NEDERLANDS

1 ALGEMEEN

Dit symbool geeft een WAARSCHU-

WING weer. Als de instructies niet

nauwkeurig worden opgevolgd, kan dit

leiden tot ernstige persoonlijke verwon-

dingen en/of schade.

Voordat u deze machine in gebruik

neemt, moet u de gebruiksaanwijzing

en de meegeleverde "VEILIGHEIDS-

VOORSCHRIFTEN" zorgvuldig door-

nemen.

1.1 Symbolen

Op de machine ziet u de volgende symbolen om u

eraan te herinneren dat voorzichtigheid en oplet-

tendheid bij gebruik en tijdens onderhoud geboden

is.

Betekenis van de symbolen:

Waarschuwing!

Lees vóór gebruik van de machine de ge-

bruikershandleiding en de veiligheids-

voorschriften.

Waarschuwing!

Kijk uit voor weggegooide voorwerpen.

Houd omstanders op afstand.

Waarschuwing!

Draag altijd gehoorbescherming.

Waarschuwing!

Deze machine is niet bedoeld voor rijden

op de openbare weg.

Waarschuwing!

U mag met de machine niet rijden op een

helling met een grotere hellingshoek dan

10º.

Waarschuwing!

Kans op brandwonden. Raak de geluid-

demper/katalysator niet aan.

1.2 Verwijzingen

1.2.1 Afbeeldingen

De afbeeldingen in deze gebruikershandleiding

zijn genummerd met 1, 2, 3 etc.

Onderdelen in afbeeldingen worden aangegeven

met A, B, C etc.

Een verwijzing naar onderdeel C in afbeelding 2

wordt als volgt weergegeven:.

“Zie afb. 2:C.” of gewoon “(2:C)”

1.2.2 Titels

De titels in deze gebruikershandleiding zijn op de

volgende manier genummerd:

“1.3.1 Algemene veiligheidscontrole” is een subti-

tel van “1.3 Veiligheidscontrole” en wordt onder

deze titel vermeld.

Wanneer naar een titel wordt verwezen, wordt al-

leen het nummer van deze titel aangegeven. Bij-

voorbeeld “Zie 1.3.3”.

2 BESCHRIJVING

2.1 Aandrijving

De machine heeft voorwielaandrijvingGereed-

schap dat aan de voorzijde is gemonteerd wordt

aangestuurd door aandrijfriemen.

2.2 Besturing

De machine heeft achterwielbesturing. Daarom

kan de machine gemakkelijk om bomen of andere

obstakels heen rijden. Het sturen wordt geregeld

via een kabel (Comfort en Elite) of een kabelket-

ting (Royal).

2.3 Beveiligingssysteem

De machine is uitgerust met een elektrisch beveili-

gingssysteem. Dit systeem onderbreekt bepaalde

activiteiten die door onjuiste handelingen gevaar-

lijke situaties kunnen veroorzaken. De motor kan

bijvoorbeeld niet gestart worden als de koppeling

van de parkeerrem is ingetrapt.

Controleer voor elk gebruik of het be-

veiligingssysteem werkt.

2.4 Bediening

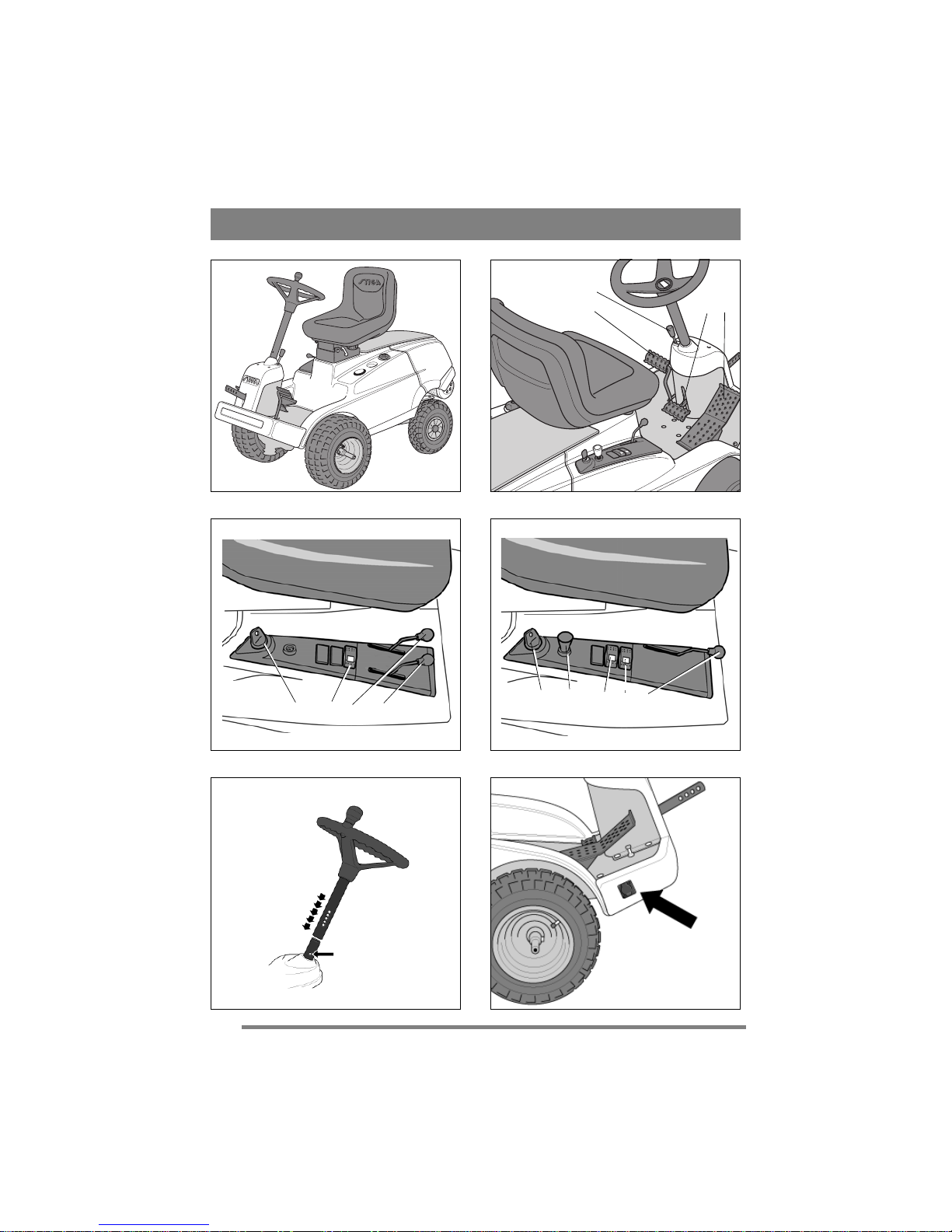

2.4.1 Gereedschapslift, mechanisch (2:C)

U kunt als volgt schakelen tussen de werkpositie

en de transportpositie:

1. Trap het pedaal volledig in.

2. Laat het pedaal langzaam los.

2.4.2 Koppeling - parkeerrem (2:B)

Druk nooit op het pedaal tijdens het rij-

den. De krachtoverbrenging kan dan

oververhit raken.

Het pedaal (2:B) heeft de vol-

gende drie standen:

•Omhoog. De koppeling is niet geactiveerd. De

parkeerrem is niet geactiveerd.

•Voor de helft ingetrapt. Voorwaarts rijden uit-

geschakeld. De parkeerrem is niet geactiveerd.

•Ingetrapt.Voorwaartsrijdenuitgeschakeld. De

parkeerrem is geactiveerd maar niet vergren-

deld.

NEDERLANDS NL

2.4.3 Vergrendeling, parkeerrem (2:A)

De vergrendeling vergrendelt het koppe-

lings-/rempedaal in de ingetrapte stand.

Deze functie wordt gebruikt om de machi-

ne te vergrendelen op hellingen, tijdens

transport enz., als de motor niet draait.

De parkeerrem moet tijdens het werk

altijd uitgeschakeld zijn.

Vergrendelen:

1. Trap het pedaal (2:B) volledig in.

2. Verplaats de vergrendeling (2:A) naar rechts.

3. Laat het pedaal los.

4. Laat de vergrendeling (2:A) los.

Ontgrendelen:

Trap het pedaal volledig in en laat het weer los.

2.4.4 Rijden - bedrijfsrem (2:D)

Het pedaal (2:D) regelt de versnelling tussen de

motor en de wielen (= de snelheid). Wanneer het

pedaal omhoog staat, wordt de bedrijfsrem geacti-

veerd. 1. Pedaal voorwaarts

– de machine gaat vooruit.

2. Pedaal onbelast

– de machine staat stil.

3. Pedaal achterwaarts

– de machine rijdt achteruit.

4. Minder druk op het pedaal

– de machine remt.

2.4.5 Stuur (5)

De hoogte van het stuurwiel kan in vijf standen

worden aangepast. Druk de vergrendeling op de

stuurstanginenzet hetstuurinde gewenste hogere

of lagere stand.

Verstel het stuur nooit tijdens het rij-

den.

Draai nooit aan het stuur als de machi-

ne stilstaat en het gereedschap ín de

werkstand staat. De kans bestaat dat

het stuurmechanisme wordt overbelast.

2.4.6 Gas- en chokehendel (3:G)

(Comfort, Elite)

Hendel om de snelheid te regelen en om te choken

bij een koude start.

1. Choke - voor het starten van een koude

motor.Dechoke staat in debovenstestand

in de groef.

Gebruik deze functie niet als de motor

warm is.

2. Vol gas - bij gebruik van de machine al-

tijd vol gas geven.

Om de gashendel op vol gas te zetten, zet u de hen-

del ongeveer 2 cm achter de chokestand.

3. Stationairloop.

2.4.7 Gashendel (4:K) (Royal)

Voor het instellen van de toerentallen.

1. Vol gas - bij gebruik van de machine al-

tijd vol gas geven.

2. Stationairloop.

2.4.8 Chokehendel (4:I) (Royal)

Trekhendel om te choken bij koude start.

1. Hendel volledig uitgetrokken - choke-

klep in de carburateur gesloten. Voor kou-

de start.

2. Hendel ingedrukt. Chokeklep open.

Voor starten met warme motor en tijdens

het rijden.

Rijd nooit met uitgetrokken choke als de motor

warm is.

2.4.9 Contactslot/koplamp (3, 4:E))

Het contactslot wordt gebruikt om de motor te star-

ten en uit te schakelen.

Laat de sleutel niet in stand 2 of 3 op de

machine zitten. Er is dan brandgevaar

omdat brandstof in de motor kan lopen

via de carburateur en de accu kan ont-

laden en worden beschadigd.

Vier standen:

1.Stopstand-demotor is kortgesloten.De

sleutel kan verwijderd worden.

2. Rijstand.

3. Rijstand.

4. Startstand - de elektrische startmotor

wordt geactiveerd op het moment dat de

sleutel in de veerbelaste startstand wordt

gedraaid. Laat de sleutel teruggaan naar

rijstand 3 wanneer de motor gestart is.

2.4.10 Krachtafnemer (3:H) (Comfort, Elite)

Hendel voor in- en uitschakelen van de krachtafne-

mer voor aandrijving van het maaidek en aan de

voorzijde gemonteerde accessoires. Twee standen:

1.Voorste stand - krachtafnemer uitge-

schakeld.

NEDERLANDS

2. Achterste stand - krachtafnemer inge-

schakeld.

2.4.11 Krachtafnemer (3, 4:F) (Royal)

Schakelaar voor in- en uitschakelen van de elektro-

magnetische krachtafnemer voor gebruik van aan

de voorzijde gemonteerde accessoires. Twee stan-

den: 1. Druk op het voorste deel van de schake-

laar - de krachtafnemer wordt ingescha-

keld. Het symbool brandt.

2. Druk op het achterste deel van de scha-

kelaar - de krachtafnemer wordt uitge-

schakeld.

2.4.12 Instelling maaihoogte (5, 6:J)

(Pro16, Pro20, Pro25)

De machine is uitgerust met een mechanisme voor

het gebruik van een maaidek met elektrische maai-

hoogte-instelling.

De schakelaar wordt gebruikt om de maai-

hoogte traploos in te stellen.

Het maaidek is aangesloten op het contact (6:Z).

2.4.13 Koppelingshendel (7:L)

Hendel om de traploze transmissie uit te schake-

len. Hiermee kunt u de machine handmatig ver-

plaatsen zonder de motor te gebruiken. Twee

standen: 1. Hendel naar buiten - transmis-

sie ingeschakeld voor normaal

gebruik. U hoort een klik als de

hendel in deze stand wordt ver-

grendeld.

2. Hendel naar binnen – transmissie is uitgescha-

keld. De machine kan handmatig worden ver-

plaatst.

De machine mag niet over lange afstanden of met

hoge snelheid worden gesleept. Hierdoor kan de

versnellingsbak worden beschadigd.

2.4.14 Zitting (8:M)

De zitting kan worden opgeklapt en naar

voor of achter worden geschoven. De

stand van de zitting kan met de knoppen

(8:N) worden vergrendeld.

De zitting is voorzien van een beveiligingsschake-

laar die is aangesloten op het beveiligingssysteem

van de machine. Doordat bepaalde functies niet

werken als er niemand op de zitting zit wordt voor-

komen dat er gevaarlijke situaties kunnen ont-

staan. Zie ook 4.3.2.

2.4.15 Motorkap (9:O, 10:O)

Om de motor en de accu te kunnen inspecteren en

onderhouden, verwijdert u de kap.

De motor mag niet draaien als u de kap verwij-

dert.

Kap verwijderen:

1. Klap aan de achterzijde de beide vergrendelin-

gen van de kap naar buiten (9:P).

2. Trek de motorkap eerst iets terug. Til de kap

daarna omhoog.

Kap terugplaatsen:

1. Kantel de zitting naar voren.

2. Zorg dat de pennen boven aan de voorzijde van

de kap zich tegenover de gaten in de rand van

het chassis bevinden (10). Laat een tussenruim-

te van ongeveer 2 cm over.

3.Geleiddeconische pennen indeopeningenin de

rand van het chassis. Druk de hele kap nu naar

voren.

4. Klap de beide vergrendelingen weer naar bene-

den (9:P).

De machine alleen gebruiken met geslo-

ten en vergrendelde kap. Anders be-

staat er een kans op brandwonden en

kunt u bekneld raken.

3 TOEPASSINGEN

De machine mag uitsluitend gebruikt worden bij

de volgende werkzaamheden met de aangegeven

originele STIGA-accessoires:

Het trekmechanisme mag worden belast met een

verticale kracht van maximaal 100 N.

De duwkracht van getrokken accessoires op het

trekmechanisme mag niet groter zijn dan 500 N.

Werkzaamheden Accessoires, origineel van

STIGA

Gras maaien Maaidekken gebruiken:

85 M, 92 M, 107 M (Royal), 107

M El (Royal)

Vegen Veegmachine of veegmachine

met opvangbak gebruiken. Voor

de eerste optie wordt het gebruik

van een stofbeschermer aanbe-

volen.

Sneeuwruimen Sneeuwschuif of sneeuwfrees

gebruiken. Sneeuwkettingen en

framegewichten zijn aanbevo-

len.

Gras en bladeren

vegen Getrokkenopvangbak30"of42"

gebruiken.

Gras- en bladtrans-

port Transportkar Combi gebruiken.

NEDERLANDS NL

LET OP! Neem vóór het gebruik van een aanhan-

ger altijd contact op met uw verzekeringsmaat-

schappij.

LET OP! Deze machine is niet bedoeld voor rijden

op de openbare weg.

4 STARTEN EN RIJDEN

De machine alleen gebruiken met geslo-

ten en vergrendelde kap. Anders be-

staat er een kans op brandwonden en

kunt u bekneld raken.

4.1 Bijvullen met benzine

Gebruik altijd loodvrije benzine. Gebruik nooit

brandstof voor tweetaktmotoren.

De tank heeft een inhoud van 14 liter. Door de

transparante tank is het brandstofniveau makkelijk

af te lezen.

LET OP! Gewone loodvrije benzine is beperkt

houdbaar en mag niet langer dan 30 dagen worden

bewaard.

U kunt ook milieuvriendelijke benzine gebruiken,

d.w.z. gealkyleerdebenzine.Dittypebenzineheeft

een samenstelling die minder schadelijk is voor

mens en milieu.

Benzine is uiterst brandbaar. Bewaar

brandstof altijd in een speciaal daar-

voor bestemde tank.

Vul alleen buitenshuis benzine bij en

rook niet tijdens het bijvullen. Vul de

tank voordat u de motor start. Verwij-

der nooit de vuldop en vul de machine

nooit met benzine wanneer de motor

loopt of nog warm is.

Vul de benzinetank nooit helemaal tot de rand.

Laat een zekere ruimte (ten minste de gehele vul-

buis plus 1-2 cm bovenin de tank) leeg, zodat de

benzine, wanneer deze warm wordt, kan uitzetten

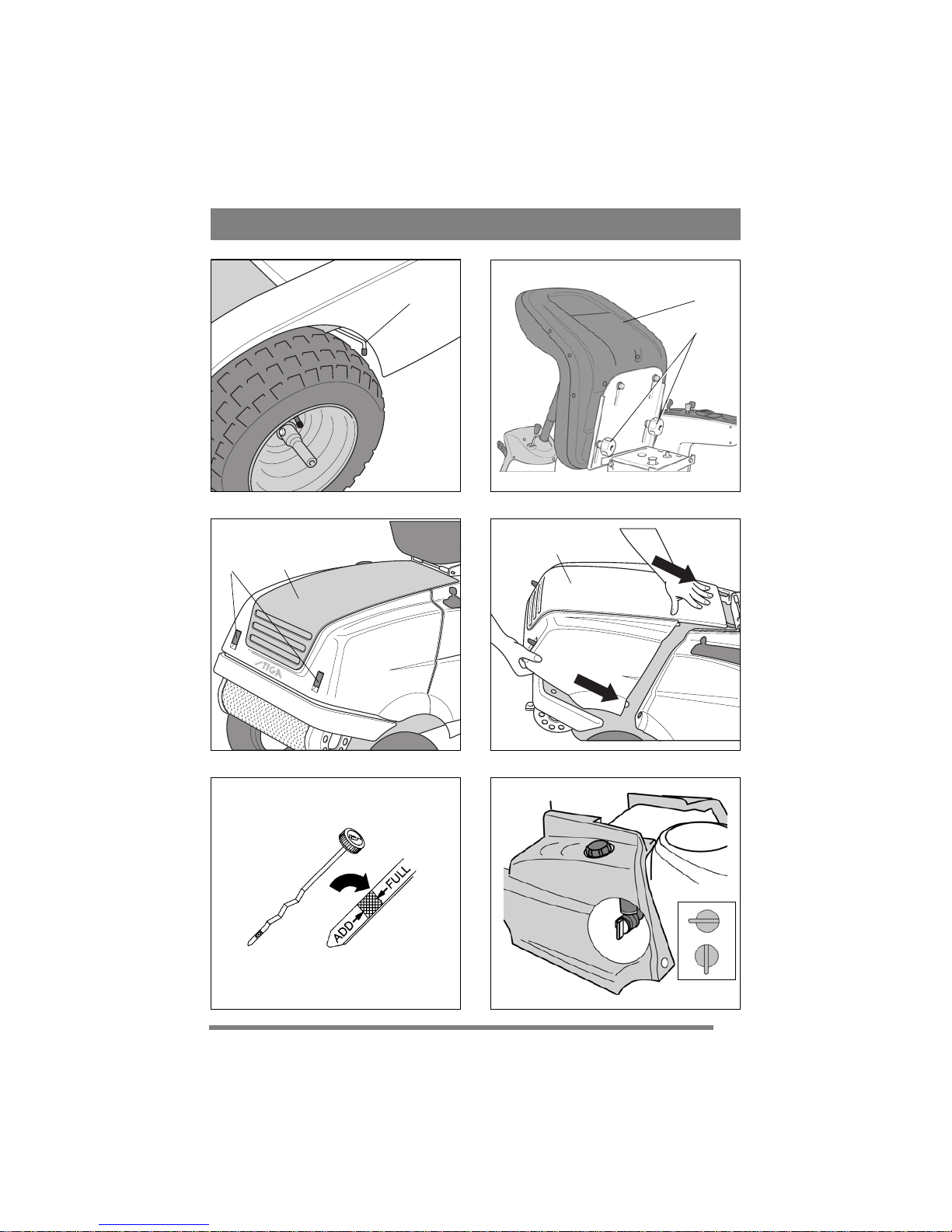

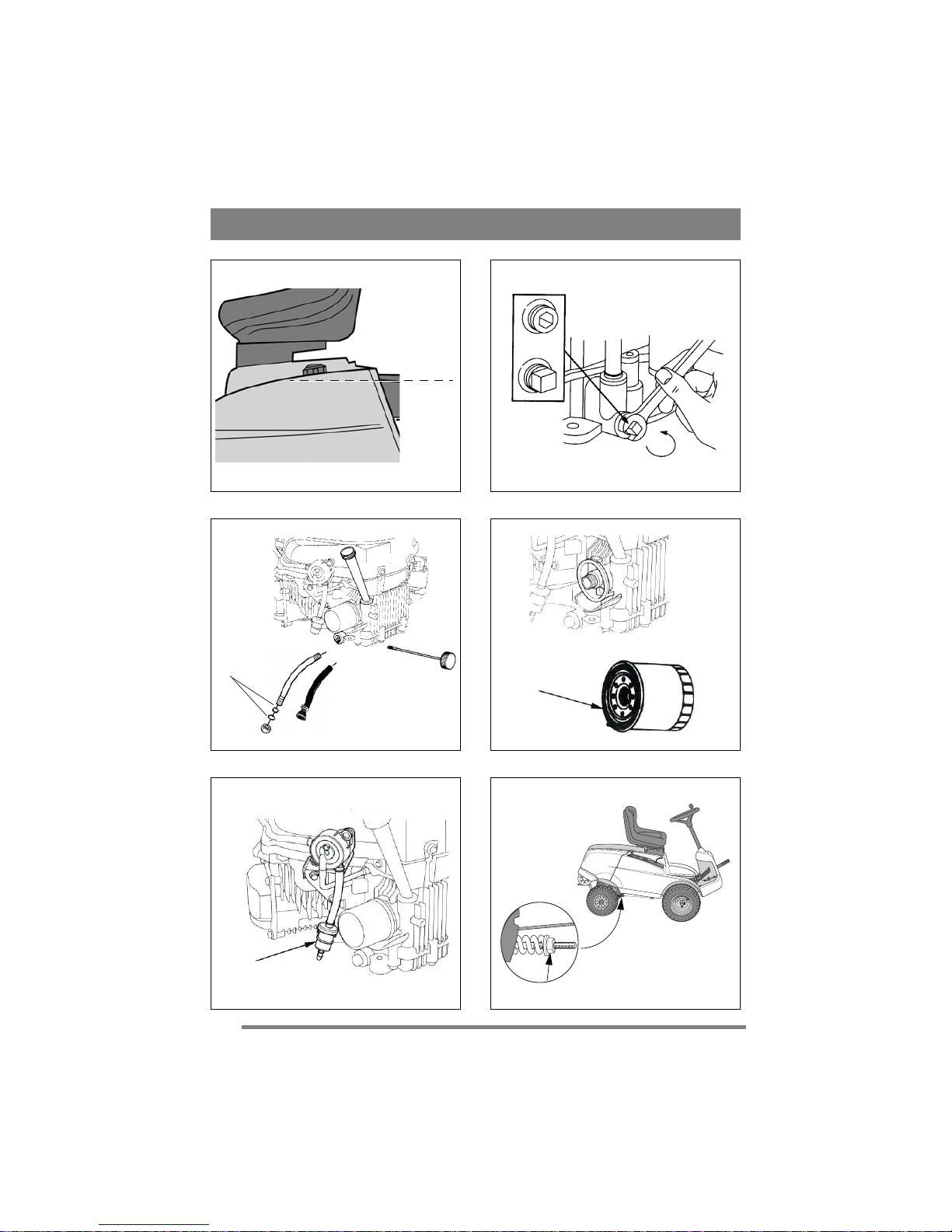

zonder over te stromen. Zie afb. 13.

4.2 Controleer het oliepeil

Bij aflevering is het carter gevuld met olie van het

type SAE 30 (Comfort en Elite) of SAE 10W-40

(Royal).

Controleer voor elk gebruik of het oliepeil cor-

rect is. De machine moet op een vlakke onder-

grond staan.

Zorgdat de omgevingronddeoliepeilstok

schoon is. Draai de oliepeilstok los en trek

hem omhoog. Veeg de oliepeilstok af.

Comfort en Elite:

Breng de oliepeilstok weer aan en draai hem vast.

Royal:

Breng de oliepeilstok weer aan zonder hem vast te

draaien.

Trek de oliepeilstok weer omhoog. Lees het olie-

peil af. Vul olie bij tot de "FULL"-streep als het

oliepeil onder deze markering staat (11).

Het oliepeil mag nooit boven de “FULL”-streep

komen. Een te hoog oliepeil kan de motor overver-

hitten. Als het oliepeil boven de “FULL”-streep

komt, moet de olie worden afgetapt tot het juiste

niveau is bereikt.

4.3 Veiligheidscontrole

Controleer of de machine voldoet aan de onder-

staande veiligheidscontrole.

De veiligheidscontrole moet voor ieder

gebruik worden uitgevoerd.

Als een van de onderdelen niet door de

test komt, moet u de machine niet ge-

bruiken! Breng de machine voor repa-

ratie naar een servicewerkplaats!

4.3.1 Algemene veiligheidscontrole

Onderdeel Resultaat

Brandstofslangen

en aansluitingen. Geen lekkages.

Elektrische kabels. Isolatie is intact.

Geen mechanische schade.

Uitlaatsysteem. Geen lekkages bij aansluitin-

gen.

Alle schroeven zijn vastge-

draaid.

Olieleidingen Geen lekkages. Geen schade.

Rijd de machine

voor- en achteruit

en laat het pedaal

van de bedrijfsrem

omhoog komen.

De machine stopt dan.

Testrit Geen abnormale trillingen.

Geen abnormale geluiden.

Autres manuels pour ROYAL

Ce manuel convient aux modèles suivants

Autres manuels Stiga Tondeuse à gazon

Stiga

Stiga DECK PARK 121 M - 4WD Manuel utilisateur

Stiga

Stiga MULTICLIP Pro 51 S Manuel utilisateur

Stiga

Stiga PARK EXCELLENT Manuel utilisateur

Stiga

Stiga PRO 25 Manuel utilisateur

Stiga

Stiga SILEX 87 G Manuel utilisateur

Stiga

Stiga 110 Combi Pro Manuel utilisateur

Stiga

Stiga MULTICLIP 46 ELECTRIC Manuel utilisateur

Stiga

Stiga MP1 500 Li D48 Series Manuel utilisateur

Stiga

Stiga SDNSL 108 Hydro Manuel utilisateur

Stiga

Stiga MCS 474 Series Manuel utilisateur

Stiga

Stiga MJ 66 Manuel utilisateur

Stiga

Stiga SILENT 40 EL 8211-3427-04 Manuel utilisateur

Stiga

Stiga Villa Royal Manuel utilisateur

Stiga

Stiga F 72 FL Manuel utilisateur

Stiga

Stiga DECK PARK 121 M - 4WD Manuel utilisateur

Stiga

Stiga Park series Manuel utilisateur

Stiga

Stiga 13-2718-14 Manuel utilisateur

Stiga

Stiga PARK PARKPRO 16 Manuel utilisateur

Stiga

Stiga PARK UNLIMITED Manuel utilisateur

Stiga

Stiga SILENT 40 EI Manuel utilisateur

Stiga

Stiga MULTICLIP 11-8186-99 Manuel utilisateur

Stiga

Stiga VILLA SENATOR Manuel utilisateur

Stiga

Stiga TURBO 48 S ROLLER Manuel utilisateur

Stiga

Stiga MCS 474 Series Manuel utilisateur

Manuels Tondeuse à gazon populaires d'autres marques

RHINO

RHINO 1958 Manuel utilisateur

Wolf Garten

Wolf Garten Compact plus 40 B Manuel utilisateur

Cub Cadet

Cub Cadet LTX 1045 Manuel utilisateur

Craftsman

Craftsman 917.378461 Manuel utilisateur

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manuel utilisateur

Challenge

Challenge CH18V2 Instructions de fonctionnement

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manuel utilisateur

DEWEZE

DEWEZE ATM-725 Manuel d'utilisation

Weed Eater

Weed Eater 180083 Manuel utilisateur

Husqvarna

Husqvarna Poulan Pro PP185A42 Manuel utilisateur

Better Outdoor Products

Better Outdoor Products Quick Series Manuel utilisateur

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manuel d'utilisation

MTD

MTD 795, 792, 791, 790 Manuel utilisateur

Toro

Toro Groundsmaster 3505-D Manuel utilisateur

Dennis

Dennis FT 610 Manuel utilisateur

AIRFORCE

AIRFORCE F-15 Gen 3 Manuel utilisateur

MTD

MTD 126-220-000 Manuel utilisateur

Toro

Toro 74806 Manuel utilisateur
