Stiga READY 85 M Manuel utilisateur

STIGA

READY

READY AMBIANCE

8211-0034-80

GEBRAUCHSANWEISUNG

INSTRUCTIONS FOR USE

MODE D’EMPLOI

GEBRUIKSAANWIJZING

DE..... 5

EN...13

FR....20

NL...28

HST

Man

EJ FH

Max

DEUTSCH DE

1 ALLGEMEINES

Dieses Symbol kennzeichnet eine WAR-

NUNG. Ein Nichtbefolgen der Anwei-

sungen kann schwerwiegende

Personen- und bzw. oder Sachschäden

nach sich ziehen.

Vor dem Start sind diese Bedienungsan-

leitung sowie die beigefügte Broschüre

“SICHERHEITSVORSCHRIFTEN"

aufmerksam durchzulesen.

1.1 SYMBOLE

Am Gerät befinden sich folgende Symbole, um

den Bediener darauf hinzuweisen, dass bei Benut-

zung und Wartung des Geräts Vorsicht und Auf-

merksamkeit geboten sind.

Bedeutung der Symbole:

Warnung!

Lesen Sie vor der Benutzung des Geräts

die Bedienungsanleitung und Sicherheits-

vorschriften.

Warnung!

Achten Sie auf herausgeschleuderte Ge-

genstände. Stellen Sie sicher, dass sich

niemand im Gefahrenbereich des Mähers

aufhält.

Warnung!

Beim Mähen immer einen Gehörschutz

tragen.

Warnung!

Dieses Gerät ist nicht für das Befahren öf-

fentlicher Straßen bestimmt.

Warnung!

Geräte dürfen unabhängig von der Rich-

tung nur über Gefälle bis zu einem Nei-

gungswinkel von maximal 10° gefahren

werden.

Warnung!

Verbrennungsgefahr! Den Schalldämpfer/

Katalysator nicht berühren.

1.2 Hinweise

1.2.1 Abbildungen

Die Abbildungen in dieser Bedienungsanleitung

sind mit 1, 2, 3 usw. nummeriert.

Die Komponenten in den Abbildungen sind mit A,

B, C usw. bezeichnet.

Ein Verweis auf Komponente C in Abbildung 2

wird wie folgt angegeben:

”Siehe Abb. 2:C” oder kurz ”(2:C)”.

1.2.2 Überschriften

Die Überschriften in dieser Bedienungsanleitung

sind gemäß folgendem Beispiel nummeriert.

“1.3.1 Allgemeine Sicherheitskontrolle” ist eine

Zwischenüberschrift zu “1.3 Sicherheitskontrolle”

und ist ihr untergeordnet.

Bei einem Hinweis auf Überschriften wird häufig

lediglich die Nummer der Überschrift angegeben:

z.B. “Siehe 1.3.1”.

2 BESCHREIBUNG

2.1 Getriebe

Das Gerät verfügt über einen Zweiradvorderan-

trieb.

Die frontseitig montierten Geräte werden über

Keilriemen angetrieben.

2.2 Lenkung

Das Gerät arbeitet mit Hinterradsteuerung. Dank

der Hinterradsteuerung kann das Gerät einfach um

Bäume und andere Hindernisse gefahren werden.

Die Steuerung erfolgt per Seilzug.

2.3 Sicherheitssystem

Das Gerät ist mit einem elektrischen Sicherheits-

system ausgerüstet. Das Sicherheitssystem unter-

bricht bestimmte Vorgänge, die bei

Fehlsteuerungen zu Gefahrensituationen führen

können. So kann beispielsweise der Motor nicht

gestartet werden, wenn das Pedal für die Kupp-

lung-Feststellbremse nicht heruntergedrückt ist.

Vor jedem Einsatz ist die Funktion des

Sicherheitssystems zu überprüfen.

2.4 Bedienelemente

2.4.1 Geräteheber, mechanisch (1:A)

Um zwischen Betriebs- und Transportstellung zu

wechseln:

1. Das Pedal ganz durchtreten.

2. Das Pedal langsam loslassen.

2.4.2 Bremse/Kupplung/Feststellbremse

(3:B) (Man)

Kombipedal für Bremse und Kupplung. Drei

Positionen:

1. Pedal in Ausgangsposition –

Antrieb ist eingekuppelt. Wenn

ein Gang eingelegt ist, fährt die

Maschine. Die Bremse ist nicht

aktiviert.

2. Pedal zur Hälfte niedergetreten – der Antrieb ist

ausgekuppelt, ein Gang kann eingelegt werden.

Die Bremse ist nicht aktiviert.

3. Pedal vollkommen niedergetreten – der Antrieb

ist ausgekuppelt. Die Bremse ist vollständig

aktiviert.

DEUTSCH

Bitte beachten! Die Geschwindigkeit nicht durch

Schleifenlassen der Kupplung regulieren. Statt

dessen den für die gewünschte Geschwindigkeit

geeigneten Gang einlegen.

2.4.3 Kupplung-Feststellbremse (1:B)

(HST)

Das Pedal darf niemals während des

Fahrens betätigt werden. Es besteht

Überhitzungsgefahr in der Kraftüber-

tragung.

Das Pedal (2:B) verfügt über

drei Stellungen:

•Ausgangsposition. Die Kupplung ist nicht ak-

tiviert. Die Feststellbremse ist nicht aktiviert.

•Zur Hälfte niedergetreten. Der Antrieb ist

ausgekoppelt. Die Feststellbremse ist nicht ak-

tiviert.

•Pedal ganz durchgetreten. Der Antrieb ist

ausgekuppelt. Die Feststellbremse ist komplett

aktiviert, jedoch nicht arretiert. Diese Stellung

wird ebenfalls zur Notbremsung verwendet.

2.4.4 Sperre, Feststellbremse (1:C)

Die Sperre verriegelt das Kupplung-Fest-

stellbremse in der niedergetretenen Stel-

lung. Diese Funktion wird verwendet, um

das Gerät an Abhängen, beim Transport

usw. zu sichern, wenn der Motor nicht ein-

geschaltet ist.

Die Feststellbremse ist während des

Fahrens stets zu lösen.

Sicherung:

1. Das Pedal (1:A) ganz durchtreten.

2. Sperre (1:C) nach rechts führen.

3. Das Pedal loslassen.

4. Sperre loslassen.

Abladen:

Das Pedal betätigen und loslassen.

2.4.5 Antrieb-Betriebsbremse (1:D) (HST)

Wenn die Maschine beim Loslassen des

Pedals nicht wie erwartet bremst, ist

das linke Pedal (1:B) als Notbremse zu

benutzen.

Das Pedal (1:D) bestimmt das Übersetzungsver-

hältnis zwischen Motor und Antriebsrädern (= Ge-

schwindigkeit). Wird das Pedal losgelassen, wird

die Betriebsbremse aktiviert.

1. Pedal nach vorn drücken

– das Gerät bewegt sich nach

vorn.

2. Pedal unbetätigt

– das Gerät steht still.

3. Pedal nach hinten drücken

– das Gerät fährt rückwärts.

4. Druck auf das Pedal verrin-

gern – das Gerät beginnt zu

bremsen.

2.4.6 Gashebel und Choke (2:H)

Hebel zur Regulierung der Motordrehzahl sowie

als Choke beim Kaltstart des Motors.

Wenn der Motor unsauber läuft, wurde

der Hebel unter Umständen zu weit

nach vorn geschoben und hat den

Choke ausgelöst. Dies schadet dem Mo-

tor, steigert den Kraftstoffverbrauch

und ist umweltunfreundlich.

1. Choke – Starthilfe bei Kaltstarts. Die

Chokeposition befindet sich ganz vorn in

der Aussparung.

Fahren Sie nicht in dieser Stellung,

wenn der Motor warm ist.

2. Vollgas – das Gerät sollte stets mit Voll-

gas betrieben werden.

Die Vollgasposition befindet sich etwa 2

cm hinter der Chokestellung.

3. Leerlauf.

DEUTSCH DE

2.4.7 Zündschloss (2:F)

Das Zündschloss dient zum Anlassen und Abstel-

len des Motors.

Verlassen Sie nicht das Gerät, wenn

sich der Schlüssel in Stellung 2 oder 3

befindet. Es besteht Brandgefahr. Der

Kraftstoff kann über den Vergaser in

den Motor gelangen. Zudem besteht

das Risiko, dass sich die Batterie en-

tlädt und beschädigt wird.

Vier Stellungen:

1. Stoppstellung – der Motor ist kurzge-

schlossen. Der Schlüssel kann abgezogen

werden.

2. Betriebsstellung.

3. Betriebsstellung.

4. Startstellung – wenn der Schlüssel in

die federbelastete Startstellung gedreht

wird, wird der elektrische Anlasser aktivi-

ert. Wenn der Motor angesprungen ist, den

Schlüssel in Betriebsstellung 3 zurückge-

hen lassen.

2.4.8 Schalthebel (2:J) (Man)

Mit diesem Hebel wird einer der fünf

Vorwärtsgänge (1-2-3-4-5), die Neutralstellung

(N) oder der Rückwärtsgang (R) gewählt.

Zum Einlegen eines Ganges muss das

Kupplungspedal niedergetreten werden.

Bitte beachten! Dafür sorgen, dass die Maschine

völlig still steht, wenn vom Rückwärtsgang in

einen Vorwärtsgang oder umgekehrt gewechselt

werden soll. Wenn sich ein Gang nicht sofort

einlegen lässt, die Kupplung noch einmal

freigeben, wieder treten und es noch einmal

versuchen. Den gewünschten Gang noch einmal

einlegen. Niemals einen Gang mit Gewalt

einlegen!

2.4.9 Zapfwelle (2:E)

Die Zapfwelle darf niemals einge-

schaltet werden, wenn sich das front-

seitig montierte Zubehör in der

Transportstellung befindet. Andern-

falls wird der Riemenantrieb zerstört.

Hebel zum Ein- und Auskuppeln der Zapfwelle

zum Antrieb des Mähwerks und frontmontierten

Zubehörs. Zwei Stellungen:

1. Vordere Stellung – Zapfwelle aus-

gekuppelt.

2. Hintere Stellung – Zapfwelle eingekup-

pelt.

2.4.10 Auskupplungshebel (3:K)

Hebel zum Auskuppeln der stufenlosen Kraftüber-

tragung. Bietet die Möglichkeit, das Gerät von

Hand ohne Motorkraft zu schieben.

Der Auskupplungshebel darf sich nie

zwischen äußerer und innerer Stellung

befinden. Dadurch wird das Getriebe

überhitzt und beschädigt.

Zwei Stellungen:

1. Hebel nach außen –

Kraftübertragung für Normalbe-

trieb eingekuppelt. Wenn der

Hebel in der Außenposition ein-

rastet, ist ein Klicken zu hören.

2. Hebel nach innen – Kraftübertragung ausgekup-

pelt. Das Gerät kann von Hand geschoben werden.

Das Gerät darf nicht über längere Strecken oder

mit hoher Geschwindigkeit abgeschleppt werden.

Das Getriebe kann dabei beschädigt werden.

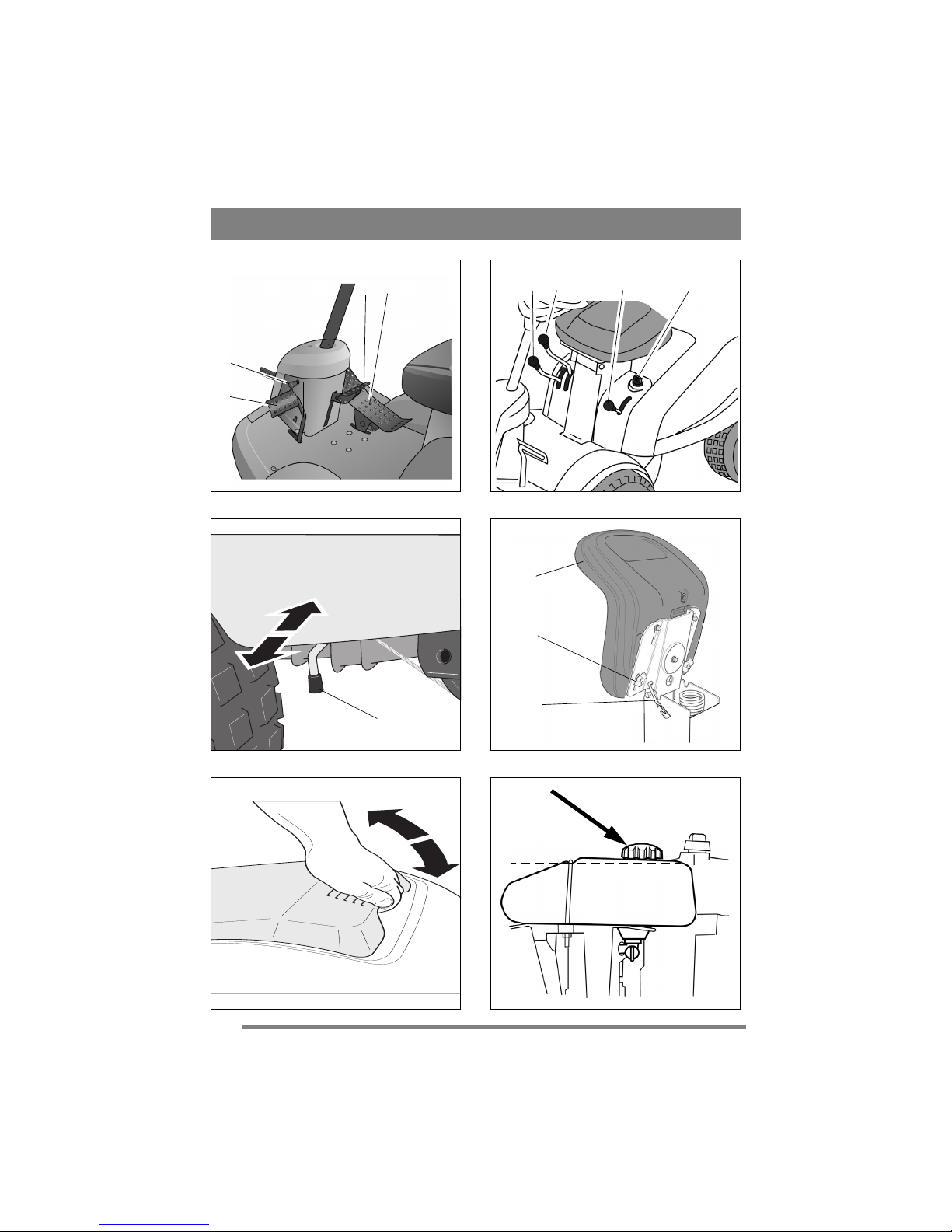

2.4.11 Sitz (4:L)

Der Sitz ist umklappbar und kann in Läng-

srichtung verstellt werden. Der Sitz wird

in Längsrichtung mit den Knäufen (4:M)

arretiert.

Der Sitz verfügt über einen Sicherheitsschalter, der

an das Sicherheitssystem des Geräts angeschlos-

sen ist. Dadurch können bestimmte Vorgänge mit

Gefahrenpotenzial nicht ausgeführt werden, da

sich niemand auf dem Sitz befindet. Siehe auch

4.3.2.

2.4.12 Motorhaube (Abb. 6)

ür Service- und Wartungsarbeiten an Motor und

Batterie muss die Motorhaube geöffnet werden.

Der Motor darf nicht in Betrieb sein,

wenn die Motorhaube geöffnet wird.

2.4.12.1Öffnen:

1. Sicherstellen, dass die Bedienungshebel in ihrer

vordersten Position stehen.

2. Die Sitzsperre (4:N) nach oben führen und den

Sitz nach vorn klappen.

3. Die Motorhaube an der Vorderseite greifen und

nach oben klappen.

2.4.12.2Schließen:

Die Motorhaube an der Vorderseite greifen und

nach unten klappen.

Die Maschine darf nicht benutzt wer-

den, wenn die Motorhaube geöffnet ist.

Es besteht Verbrennungs- und Quetsch-

gefahr.

DEUTSCH

3 ANWENDUNGSBEREICHE

Das Gerät darf nur für folgende Arbeiten und mit

dem angegebenen STIGA-Originalzubehör einge-

setzt werden:

Die Zugvorrichtung darf mit einer senkrechten

Kraft von höchstens 100 N belastet werden.

Die Schubkraft von angehängtem Zubehör darf die

Zugvorrichtung mit höchstens 500 N belasten.

Hinweis: Wenden Sie sich vor der Nutzung eines

Transportanhängers an Ihre Versicherung.

Hinweis: Dieses Gerät ist nicht zum Befahren

öffentlicher Straßen bestimmt.

4 START UND BETRIEB

Das Gerät darf nur benutzt werden,

wenn die Motorhaube geschlossen und

gesichert ist. Andernfalls besteht Ver-

brennungs- und Quetschgefahr.

4.1 Benzintank füllen

Immer reines bleifreies Benzin tanken. Zweitakt-

mischungen dürfen nicht verwendet werden.

Der Tank fasst 14 Liter. Der Benzinstand kann ein-

fach am transparenten Tank abgelesen werden.

Hinweis: Herkömmliches bleifreies Benzin ist nur

begrenzt haltbar und darf nicht länger als 30 Tage

gelagert werden.

Auch umweltfreundliches Benzin, so genanntes

Alkylatbenzin, ist bestens geeignet. Diese Benzin-

sorte ist weniger umwelt- und gesundheitsschäd-

lich als herkömmliches Benzin.

Benzin ist stark feuergefährlich. Der

Kraftstoff ist ausschließlich in speziell

für diesen Zweck hergestellten Behäl-

tern aufzubewahren.

Benzin darf nur im Freien aufgefüllt

werden, dabei darf nicht geraucht wer-

den. Den Kraftstoff vor dem Anlassen

des Motors einfüllen. Den Tankdeckel

niemals öffnen oder Benzin auffüllen,

wenn der Motor läuft oder noch warm

ist.

Den Benzintank nie ganz auffüllen. Den Einfüll-

stutzen sowie die oberen 1-2 cm des Tanks freilas-

sen, damit sich das Benzin bei Erwärmung

ausdehnen kann, ohne überzulaufen. Siehe Abb. 6.

4.2 Ölstandskontrolle, Motoröl

Bei der Lieferung ist das Kurbelgehäuse mit Öl des

Typs SAE 10W-30 gefüllt.

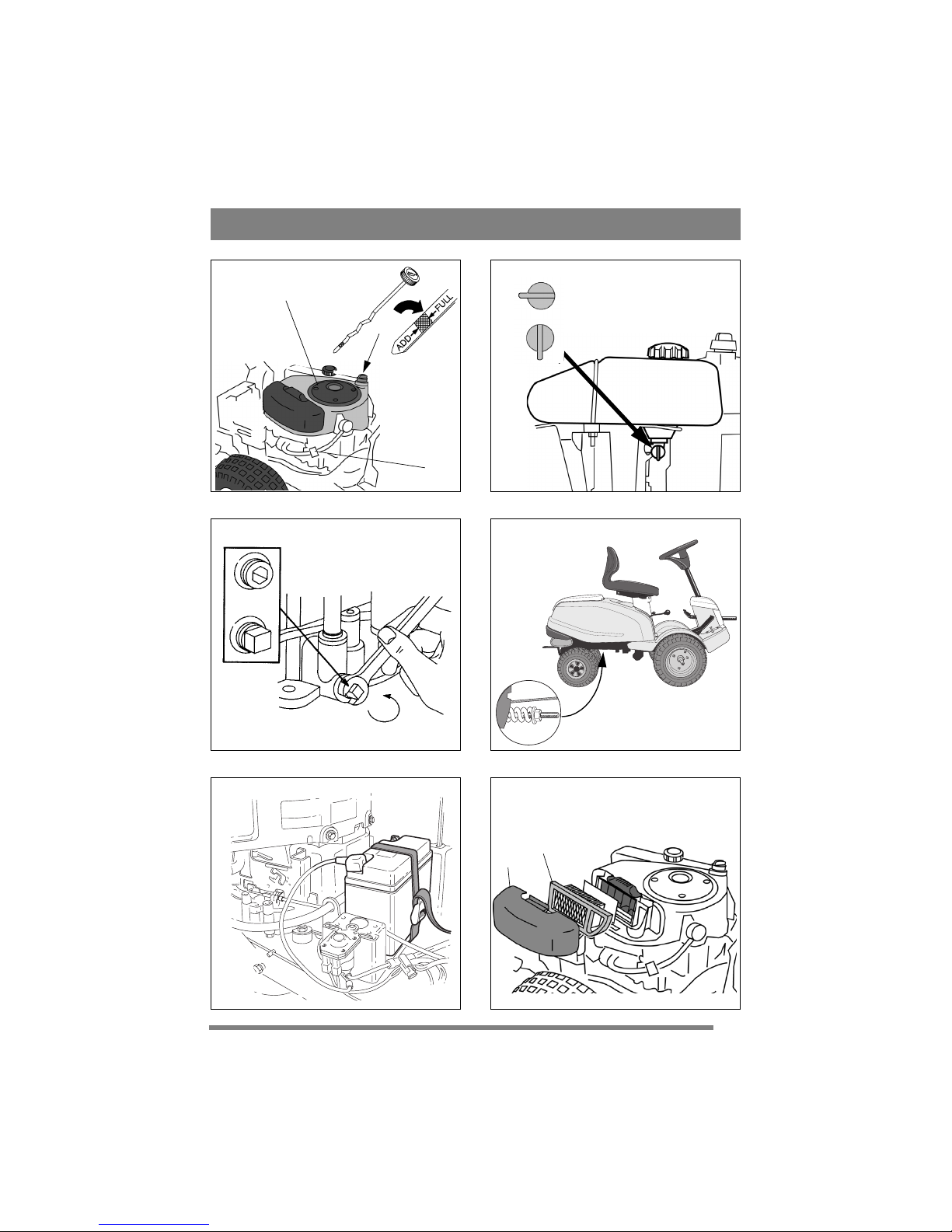

Siehe Abb. 9.

Kontrollieren Sie vor jeder Anwendung, ob der

vorliegende Ölstand korrekt ist. Dabei sollte

das Gerät auf einer ebenen Unterlage stehen.

Den Bereich rund um den Ölmessstab sau-

berwischen. Stab lösen und herausziehen.

Ölmessstab abwischen.

Führen Sie den Ölmessstab vollständig ein und

schrauben Sie ihn fest.

Nehmen Sie den Ölmessstab wieder heraus. Lesen

Sie den Ölstand ab. Füllen Sie Öl bis zur Marki-

erung “FULL” ein, wenn der Ölstand unterhalb

dieses Pegels (7) liegt.

Der Ölstand darf die Markierung “FULL" niemals

überschreiten. Ansonsten kann sich der Motor

überhitzen. Übersteigt der Ölstand die Markierung

”FULL”, ist Öl abzulassen, bis der korrekte Öl-

stand erreicht ist.

4.3 Sicherheitskontrolle

Überprüfen Sie, ob die Ergebnisse der im Folgen-

den aufgeführten Sicherheitskontrollen beim Test

des aktuellen Geräts erfüllt werden.

Vor jedem Einsatz ist die Sicherheit-

skontrolle durchzuführen.

Wenn nur eines der unten aufgeführten

Ergebnisse nicht zutrifft, darf das

Gerät nicht verwendet werden! Das

Gerät ist dann zur Reparatur in eine

Servicewerkstatt zu bringen.

Vorgang STIGA-Originalzubehör

Rasenmähen Mit Mähwerk 85 C

Kehren Mit Kehrvorrichtung oder auf-

nehmender Kehrvorrichtung.

Für die erstgenannte Kehrvor-

richtung wird eine Staubschutz-

abdeckung empfohlen.

Schneeräumung Mit Schneeräumschild oder

Schneefräse. Schneeketten und

Rahmengewichte werden emp-

fohlen.

Aufnehmen von

Gras und Laub Mit anhängbarem Grasfangkorb

(30 oder 42 Zoll).

TransportvonGras

und Laub Mit Anhänger Combi.

DEUTSCH DE

4.3.1 Allgemeine Sicherheitskontrolle

4.3.2 Elektrische Sicherheitskontrolle

Vor jedem Einsatz ist die Funktion des

Sicherheitssystems zu überprüfen.

4.4 Start

1. Siehe Abb. 8. Öffnen Sie den Benzinhahn, der

sich innerhalb der Haube auf der linken Rück-

seite befindet.

2. Kontrollieren Sie, ob das/die Zündkabel an der

(den) Zündkerze(n) montiert sind.

3. Überprüfen Sie, ob die Zapfwelle ausgeschaltet

ist.

4. Den Fuß nicht auf das Gaspedal setzen.

5. Kaltstart – verschieben Sie den Gashebel ganz

nach vorn in die Chokestellung.

Warmstart – stellen Sie den Gashebel auf Voll-

gas (ca. 2 cm hinter der Chokestellung).

6. Das Pedal Kupplung-Bremse ganz durchtreten.

7. Zündschlüssel drehen und Motor anlassen.

8 Wenn der Motor läuft, den Gashebel allmählich

auf Vollgas (etwa 2 cm hinter der Chokestel-

lung) schieben, wenn der Choke betätigt

worden ist.

9. Bei Kaltstart das Gerät nicht unmittelbar nach

dem Start belasten, sondern den Motor erst ein-

ige Minuten lang laufen lassen. Das Öl muss

erst warm werden.

Der Einsatz des Geräts sollte stets mit Vollgas er-

folgen.

4.5 Tipps

Achten Sie stets darauf, dass sich im Motor die

korrekte Ölmenge befindet. Dies gilt insbesondere

beim Fahren an Hängen. Siehe 4.2.

Beim Fahren an Hängen ist besondere

Vorsicht geboten. Führen Sie beim Auf-

und Abfahren an Hängen keine abrupt-

en Starts oder Stopps aus. Niemals quer

zum Hang bewegen. Fahren Sie von

oben nach unten oder von unten nach

oben.

Das Gerät darf ungeachtet der Fahr-

richtung im Verhältnis zum Abhang

mit maximal 10° Neigung gefahren

werden.

Reduzieren Sie die Geschwindigkeit an

Hängen und bei scharfen Kurven, um

die Kontrolle zu behalten und die Um-

kippgefahr zu verringern.

Bei Vollgas und höchstem Gang keine

engen Kurven fahren. Das Gerät kann

umkippen.

Hände und Finger von Knicklenkbere-

ich und Sitzkonsole fernhalten. Quet-

schgefahr! Fahren Sie niemals mit

offener Motorhaube.

Fahren Sie niemals mit aktiviertem

Mähwerk in Transportstellung. Da-

durch wird der Antriebsriemen des

Mähwerks zerstört.

4.6 Stopp

Zapfwelle auskuppeln. Feststellbremse betätigen.

Den Motor 1 bis 2 Minuten im Leerlauf arbeiten

lassen. Motor durch Drehen des Zündschlüssels

ausschalten.

Den Benzinhahn schließen. Dies ist besonders

wichtig, wenn das Gerät z.B. auf einem Anhänger

transportiert werden soll.

Wird das Gerät ohne Aufsicht stehe-

ngelassen, sind das bzw. die Zündk-

erzenkabel von der Zündkerze bzw. den

Zündkerzen abzuziehen. Ziehen Sie

ebenfalls den Zündschlüssel ab.

Objekt Ergebnis

Kraftstoffleitungen

und Anschlüsse Keine Lecks

Elektrokabel Die gesamte Isolierung ist

intakt.

Keine mechanischen Schäden.

Abgassystem Keine Lecks an den Anschlüs-

sen.

Alle Schrauben sind fest ange-

zogen.

HST; Gerät nach

vorn/hinten fahren

und Pedal Antrieb-

Betriebsbremse

freigeben.

Das Gerät sollte anhalten.

Probefahrt Keine unnormalen Vibrationen.

Keine unnormalen Geräusche.

Zustand Maßnahme Ergebnis

Pedal Kupplung-

Bremse nicht her-

untergedrückt.

Zapfwelle nicht

aktiviert.

Start versuchen. Der Motor

darf nicht

starten.

Pedal Kupplung-

Bremse herunter-

gedrückt.

Zapfwelle aktiviert.

Start versuchen. Der Motor

darf nicht

starten.

Motor läuft. Zapf-

welle aktiviert. Fahrer erhebt sich

aus dem Sitz. Die Zapf-

welle sollte

ausgeschal-

tet sein.

Motor läuft. 10-A-Sicherung

herausnehmen. Der Motor

sollte anhal-

ten.

DEUTSCH

Der Motor kann unmittelbar nach dem

Ausschalten sehr heiß sein.

Schalldämpfer, Zylinder oder Kühlrip-

pen nicht berühren. Dies kann zu Ver-

brennungen führen.

4.7 Reinigung

Zur Verringerung der Brandgefahr

Motor, Schalldämpfer, Batterie und

Kraftstofftank frei von Gras, Laub und

Öl halten.

Zur Verringerung der Brandgefahr das

Gerät regelmäßig auf Öl- und/oder

Kraftstoffaustritt kontrollieren.

Das Gerät ist nach jedem Gebrauch zu reinigen.

Dabei sind folgende Anweisungen zu beachten:

• Bei der Verwendung von Hochdruckreinigern

den Strahl nicht direkt auf Wellendichtungen,

elektrische Komponenten oder Hydraulikven-

tile richten.

• Den Motor nicht mit Wasser abspülen.

• Mit Bürste und/oder Druckluft reinigen.

• Belüftungsöffnungen des Motors reinigen.

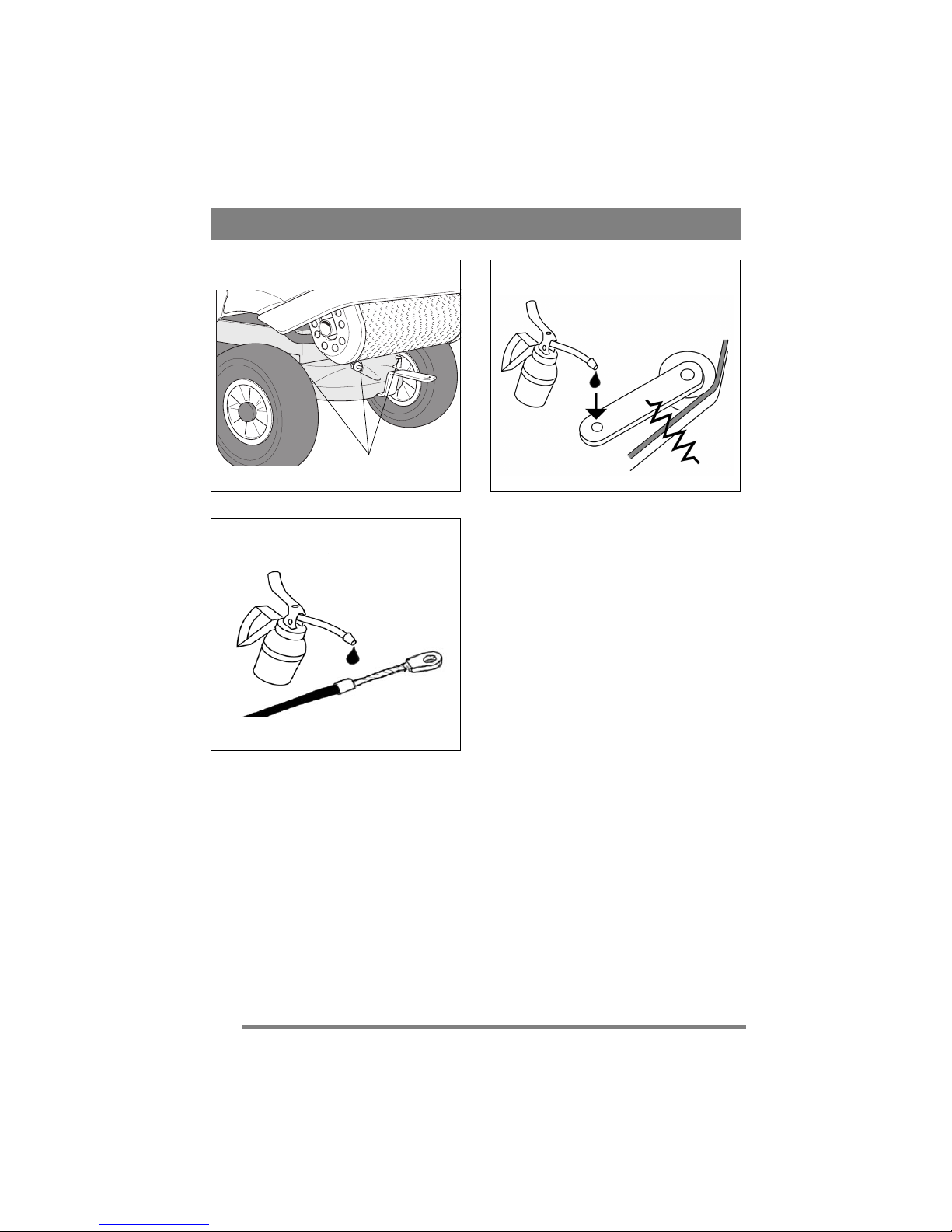

5 WARTUNG

5.1 Serviceprogramm

Damit sich das Gerät auch weiterhin in einem

guten Zustand befindet, zuverlässig und betrieb-

ssicher arbeitet und um die Umwelt zu schonen, ist

das STIGA-Serviceprogramm zu befolgen.

Das Serviceprogramm ist im beigefügten Service-

heft ausführlich beschrieben.

Der Grundservice ist stets von einer autorisierten

Werkstatt auszuführen.

Erster Service und Zwischenservice sind von einer

autorisierten Werkstatt bzw. vom Benutzer aus-

zuführen. Das Vorgehen ist dem Serviceheft zu en-

tnehmen. Die Maßnahmen werden unter ”4” sowie

im Folgenden beschrieben.

Der von der autorisierten Werkstatt ausgeführte

Service garantiert eine fachmännische Arbeit mit

Originalersatzteilen.

Jeder von der autorisierten Werkstatt durchge-

führte Grund- und Zwischenservice wird mit

einem Stempel im Serviceheft bestätigt. Das Serv-

iceheft mit diesen Servicedaten ist ein Wertdoku-

ment und erhöht den Wiederverkaufswert des

Geräts.

5.2 Vorbereitung

Alle Service- und Wartungsmaßnahmen sind am

ruhenden Gerät bei ausgeschaltetem Motor durch-

zuführen.

Ziehen Sie immer die Feststellbremse

an, um ein Wegrollen des Geräts aus-

zuschließen.

Um einen unfreiwilligen Motorstart zu

verhindern, lösen Sie das (die) Zündka-

bel von der (den) Zündkerzen und zie-

hen Sie den Zündschlüssel ab.

5.3 Reifendruck

Justieren Sie den Reifendruck folgendermaßen:

Vorn: 0,4 bar (6psi).

Hinten: 1,2 bar (17psi).

5.4 Motorölwechsel

Das Öl zum ersten Mal nach 5 Betriebsstunden

wechseln, danach alle 50 Betriebsstunden oder

einmal pro Saison.

Bei extrem hoher Belastung oder bei hoher Umge-

bungstemperatur das Öl häufiger wechseln, alle 25

Betriebsstunden oder mindestens einmal pro Sai-

son.

Verwenden Sie Öl gemäß der folgenden Tabelle.

Dem Öl keine Zusätze beimischen.

Nicht zuviel Öl einfüllen. Dies kann den Motor

überhitzen.

Den Ölwechsel vornehmen, solange der Motor

warm ist.

Das Motoröl kann sehr heiß sein, wenn

es direkt nach der Benutzung des

Geräts abgelassen wird. Daher den Mo-

tor vor dem Ablassen des Öls einige Mi-

nuten abkühlen lassen.

1. Lösen Sie die Ölablassschraube (Abb 9).

2. Sammeln Sie das Öl in einem Gefäß. Entsorgen

Sie es vorschriftsmäßig bei Altölannahmestel-

len. Es darf kein Öl auf die Keilriemen gelan-

gen.

3. Drehen Sie die Ölablassschraube wieder ein.

4. Den Ölmessstab herausnehmen und neues Öl

einfüllen.

Die Ölmenge entnehmen Sie der folgenden:

Ölmenge: 1,4 L

5. Nach dem Einfüllen von Öl den Motor starten

und 30 Sekunden lang im Leerlauf arbeiten las-

sen.

6. Das Gerät auf Öllecks überprüfen.

7. Motor ausstellen. 30 Sekunden warten und den

Ölstand gemäß 4.2 kontrollieren.

Öl SAE 10W-30

Serviceklasse SJ oder höher

Autres manuels pour READY 85 M

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Stiga Tondeuse à gazon

Stiga

Stiga PARK 121 M Manuel utilisateur

Stiga

Stiga MP 84 Series Manuel utilisateur

Stiga

Stiga MULTICLIP 48 Manuel utilisateur

Stiga

Stiga ESTATE PRO 25 13-2563-13 Manuel utilisateur

Stiga

Stiga PARKPRO 16 16 Manuel utilisateur

Stiga

Stiga STIGA PARK PRO 20 Manuel utilisateur

Stiga

Stiga VILLA MASTER 13-2721-13 Manuel utilisateur

Stiga

Stiga VILLA 2000 Manuel d'instructions

Stiga

Stiga FREECLIP 8211-2204-02 Manuel utilisateur

Stiga

Stiga TURBO 8211-0208-08 Manuel utilisateur

Stiga

Stiga MP1 504 Series Manuel utilisateur

Stiga

Stiga MULTICLIP 48 Manuel utilisateur

Stiga

Stiga KMX 84 Series Manuel utilisateur

Stiga

Stiga MPST 84 Li 48 V1 Manuel utilisateur

Stiga

Stiga TORNADO 51 S Manuel utilisateur

Stiga

Stiga PARK RANGER Manuel utilisateur

Stiga

Stiga P 901 PH Pro 740 IOX Manuel utilisateur

Stiga

Stiga Park 2WD Manuel utilisateur

Stiga

Stiga ESTATE ROYAL Manuel utilisateur

Stiga

Stiga DECK PARK 121 M - 4WD Manuel utilisateur

Stiga

Stiga Park series Guide produit

Stiga

Stiga MP1 554 Series Manuel utilisateur

Stiga

Stiga MULTICLIP 46S Manuel utilisateur

Stiga

Stiga Park 320 Manuel utilisateur

Manuels Tondeuse à gazon populaires d'autres marques

RHINO

RHINO 1958 Manuel utilisateur

Wolf Garten

Wolf Garten Compact plus 40 B Manuel utilisateur

Cub Cadet

Cub Cadet LTX 1045 Manuel utilisateur

Craftsman

Craftsman 917.378461 Manuel utilisateur

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manuel utilisateur

Challenge

Challenge CH18V2 Instructions de fonctionnement

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manuel utilisateur

DEWEZE

DEWEZE ATM-725 Manuel d'utilisation

Weed Eater

Weed Eater 180083 Manuel utilisateur

Husqvarna

Husqvarna Poulan Pro PP185A42 Manuel utilisateur

Better Outdoor Products

Better Outdoor Products Quick Series Manuel utilisateur

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manuel d'utilisation

MTD

MTD 795, 792, 791, 790 Manuel utilisateur

Toro

Toro Groundsmaster 3505-D Manuel utilisateur

Dennis

Dennis FT 610 Manuel utilisateur

AIRFORCE

AIRFORCE F-15 Gen 3 Manuel utilisateur

MTD

MTD 126-220-000 Manuel utilisateur

Toro

Toro 74806 Manuel utilisateur
