Stiga MULTICLIP 51S Manuel utilisateur
STIGA
MULTICLIP
48
PRO 48
51 S
PRO 51 S
8211-0224-10
2
SVENSKA
S
2.
3.
4.
5.
1.
A
A
ED
3
SVENSKA S
6. Briggs & Stratton LS 45 7. Honda
8. Briggs & Stratton XTE 60
ADD FULL
FULL
ADD
0,15 l.
ADD FULL
9. Briggs & Stratton Intek
10. Briggs & Stratton LS 45 11. Briggs & Stratton XTE 60
3
x
12. Honda
STOP
G
13. Multiclip 48/Pro 48, Briggs & Stratton
ADDFULL
4
SVENSKA
S
G
M
STOP
G
N
18. Multiclip 51 S/PRO 51 S
17.16. Pro 51 S
STOP
G
I
14. Multiclip 51 S, Briggs & Stratton 15. Multiclip 48, Honda
21. Honda20. Briggs & Stratton XTE 60 / Intek
19. Briggs & Stratton LS 45
5
SVENSKA S
40 Nm
40 Nm
H
S
I
23. Multiclip 51 S
25. Multiclip 51 S, PRO 51 S
22.
0,75 mm
Briggs & Stratton : 0,76 mm
Honda: 0,7-0,8 mm
24. PRO 51S
27a.26. PRO 48, PRO 51 S
T
L
K
P
K
27b.
U
V
28. PRO 51 S
6
SVENSKA
S
7
SVENSKA SE
SYMBOLER
Följande symboler finns på maskinen för att på-
minna Er om den försiktighet och uppmärksamhet
som krävs vid användning.
Symbolerna betyder:
Varning! Läs instruktionsbok och säker-
hetsmanual före användning av maskinen.
Varning! Håll åskådare borta. Se upp med
utkastade föremål.
Varning! För ej in hand eller fot underkå-
pan då maskinen är igång.
Varning! Innan något reparationsarbete
påbörjas tag bort tändstiftskabeln från
tändstiftet.
VIKTIGT
Vissa texter gäller endast någon/några av model-
lerna. Detta markeras genom att klipparens namn
står angivet före texten.
Vissa modeller saknar gasreglage. Motorns varvtal
är inställt så att motorn arbetar optimalt och avga-
serna minimeras.
MONTERING
HANDTAG/STÖTFÅNGARE
(PRO 51 S)
Tryck i ändpluggarna i öppningarna på handtaget.
Placera handtaget på kåpan så att hålen i handtaget
kommer mitt för hålen i kåpan. Trä igenom vagns-
bultarna underifrån och fixera med låsmuttrarna U.
Tryck på mutterhattarna V(fig 28).
STYRE UNDERDEL
(PRO 48/PRO 51S)

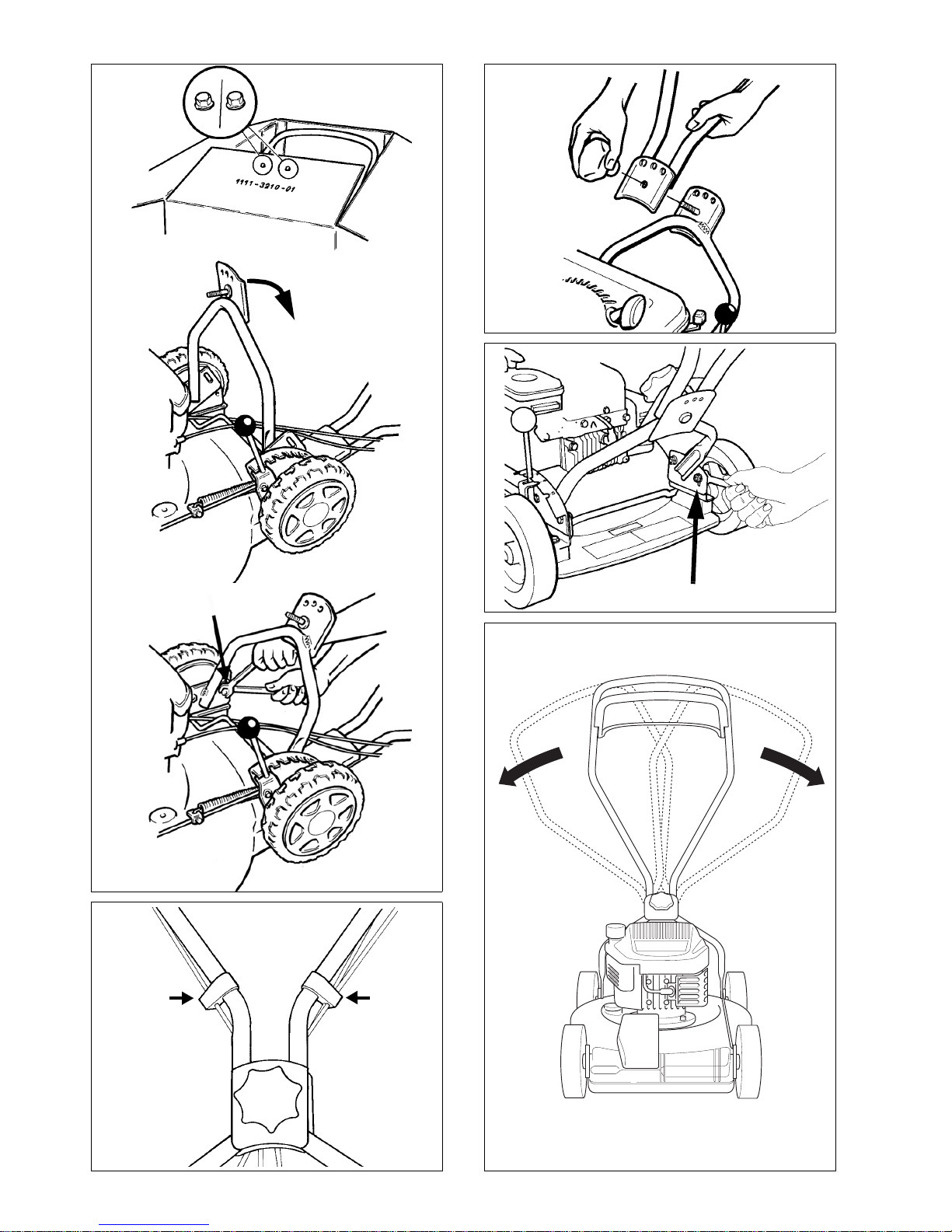

Fäll tillbaka och skruva fast styrets underdel med
skruvarna A(fig. 1).
STYRE ÖVERDEL
Montera styrets överdel (fig. 2). Styrets höjd över
marken kan justeras inom vissa gränser då under-
delen är försedd med avlånga bakre hål (fig. 3).
Överdelen kan vid behov vridas åt sidan vilket un-
derlättar vid klippning intill husväggar (fig. 4).
KABELHÅLLARE
Fäst upp wirarna i kabelhållarna (fig. 5):
D: Start/Stopp-wire + Honda: Gaswire
E:Multiclip 51S/PRO 51S: Kopplingswire
ANVÄNDNING AV MASKINEN
FÖRE START
FYLL VEVHUSET MED OLJA
Gräsklipparen levereras utan olja i mo-
torns vevhus. Motorns vevhus måste fyl-
las med olja innan motorn startas första
gången.

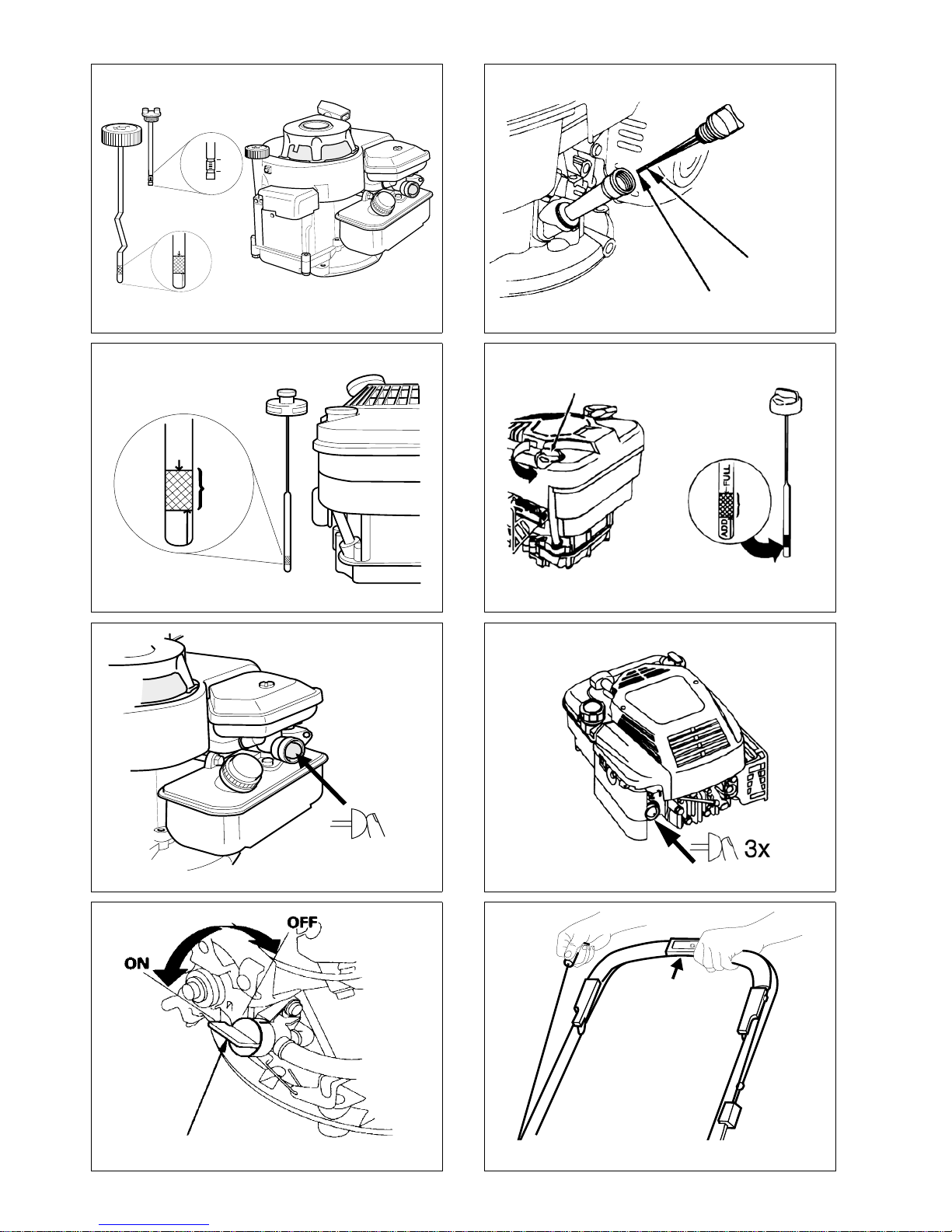

Tag bort oljemätstickan (fig. 6-9). Fyll motorns
vevhus med ca 0,55 liter olja, av bra kvalitet (ser-
viceklass SE, SF eller SG). Använd SAE 30 eller
SAE 10W-30 olja.
Fylli tills oljan når markeringen “FULL/MAX” på
oljestickan. Fyll inte på för mycket.
KONTROLLERA OLJENIVÅN
Kontrollera före varje användning att oljenivån är
mellan “FULL/MAX” och “ADD/MIN” på olje-
stickan. Klipparen skall stå plant.
Lossaochtorkaavoljestickan(fig.6-9).Förnerden
helt och skruva fast den. Skruva loss och drag upp
den igen. Avläs oljenivån. Om nivån är låg, fyll på
olja upp till “FULL/MAX”-markeringen.
FYLL BENSINTANKEN
Fyllpåbränsleinnanmotornstartas. Ta
aldrig av tanklocket eller fyll på bensin
närmotorn ärigångeller fortfarande är
varm.
Fyll aldrig bensintanken helt full. Läm-
na ett litet utrymme så att bensinen vid
behov kan expandera.
Använd med fördel en miljöanpassad bensin, så
kallad alkylatbensin. Denna typ av bensin har en
sammansättning, som är mindre skadlig för både
8
SVENSKA
SE
människor och natur. Den har t ex. inga blytillsat-
ser, inga oxygenater (alkoholer och etrar), inga al-
kener och ingen bensen.
OBS! Om man på en motor som tidigare
är körd på vanlig blyfri bensin (95) och
byter till miljöanpassad bensin skall
bensintillverkarens rekommendationer
följas noga.
Vanlig blyfri 95 oktanig bensin kan också använ-
das. Oljeblandad 2-taktsbensin får ej användas.
OBS! Tänk på att bensin är en färskvara, köp inte
mer bensin än vad som kan användas inom 30 da-
gar.
START AV MOTOR
(Briggs & Stratton)
1. Ställ gräsklipparen på planoch fast mark. Starta
inte i högt gräs.
2. Se till att tändstiftkabeln är ansluten till tänd-
stiftet.
3. Vid start av kall motor: Tryck in pumpblåsan
(Primern) ordentligt 6 gånger (fig. 10, 11).
Vid start av varm motor behöver inte pump-blå-
san (Primern) tryckas in. Om motornstannat på
grund av bränslestopp, fyll på nytt bränsle och
tryck in pumpblåsan 3 gånger.
3. PRO 51S: Ställ kopplingsreglaget Miläge
(fig. 16).
4. Tryck inStart/Stopp-bygeln Gmotstyret.OBS!
Start/Stopp-bygeln Gmåste behållas intryckt
för att motorn inte skall stanna (fig. 13-16).
5 Fatta starthandtaget och starta motorn genom
ett hastigt drag i startsnöret.
För att underlätta start av motorn - tryck ner sty-
ret så att framhjulen lättar något från marken.
Håll händer och fötter borta från den
roterandekniven.Stickaldriginhanden
eller foten under knivkåpan eller i gräs-
utkastet då motorn är igång.
START AV MOTOR (Honda)
1. Ställ gräsklipparen på planoch fast mark. Starta
inte i högt gräs.
2. Se till att tändstiftkabeln är ansluten till tänd-
stiftet.
3. Öppna bränslekranen (fig. 12).
4. Ställ gasreglaget Ni chokeläge . OBS! En
varm motor behöver inte chokas (fig. 15).
5. TryckinStart/Stopp-bygeln Gmotstyret.OBS!
Start/Stopp-bygeln Gmåste behållas intryckt
för att motorn inte skall stanna
(fig. 15).
6. Fatta starthandtaget och starta motorn genom
ett hastigt drag i startsnöret.
7. När motorn startat, för gasreglaget bakåt tills
max varvtal erhålls. OBS! Motorn skall alltid
köras på max varvtal för att undvika onormala
vibrationer på maskinen.
Håll händer och fötter borta från den
roterandekniven.Stickaldriginhanden
eller foten under knivkåpan eller i gräs-
utkastet då motorn är igång.
TRANSMISSION (Multiclip 51S)
Koppla in drivningen genom att trycka in kopp-
lingsbygeln Imot styret. Koppla ur drivningen ge-
nom att släppa kopplingsbygeln I(fig. 14).
Genom att trycka ner styret så att drivhjulen lättar
från marken, kan vändning, backning, manövre-
ring runt träd etc. utföras utan att drivningen kopp-
las ur.
TRANSMISSION (PRO 51S)
Koppla in drivningen genom att ställa kopplings-
reglaget Mi läge (fig. 16). Se till att kopplings-
reglaget alltid har fullt utslag.
Genom att trycka ner styret så att drivhjulen lättar
från marken, kan vändning, backning, manövre-
ring runt träd etc. utföras utan att drivningen kopp-
las ur.
STOPP AV MOTOR
Motorn kan vara mycket varm omedel-
bart efter stopp. Vidrör inte ljuddämpa-
re, cylinder eller kylflänsar. Detta kan
orsaka brännskador.
1. PRO 51S: Frikoppla drivningen. Ställ kopp-
lingsreglaget Mi läge (fig. 16).
Honda: Stäng bränslekranen.
2. Släpp Start-/Stopp-bygeln Gför att stanna mo-
torn (fig. 13-16). Denna bygel får inte sättas ur
funktion (t.ex. genom att fixera den i intryckt
läge mot styret), motorn kan då inte stannas.
9
SVENSKA SE
3. Om klipparen lämnas utan tillsyn tag bort tänd-
stiftskabeln från tändstiftet.
Om start-/stopp bygeln slutat att funge-
ra, stanna motorn genom att avlägsna
tändstiftskabeln från tändstiftet. Läm-
na omedelbart klipparen till en auktori-
serad verkstad för reparation.
KÖRTIPS
InnanDu klippergräsmattan,rensadenfrånstenar,
leksaker och andra hårda föremål.
En maskin med MULTICLIP-system klipper grä-
set, finhackar det och blåser därefter ned det i gräs-
mattan. Det avklippta gräset behöver inte samlas
upp.
För bästa MULTICLIP-effekt bör följande regler
följas:
1. Använd högt motorvarvtal (full gas).
2. Klipp inte gräset för kort. Högst 1/3 av längden
bör klippas av.
3. Håll alltid rent under klipparkåpan.
4. Använd alltid en välslipad kniv.
5. Undvik att klippa när gräset är vått. Gräset fast-
nar lättare under kåpan och klippresultatet blir
sämre.
KLIPPHÖJD
Stäng av motorn före inställning av
klipphöjden.
Ställ inte klipphöjden så lågt att kniven/
knivarna kommer i kontakt med ojämn-
heter i marken.

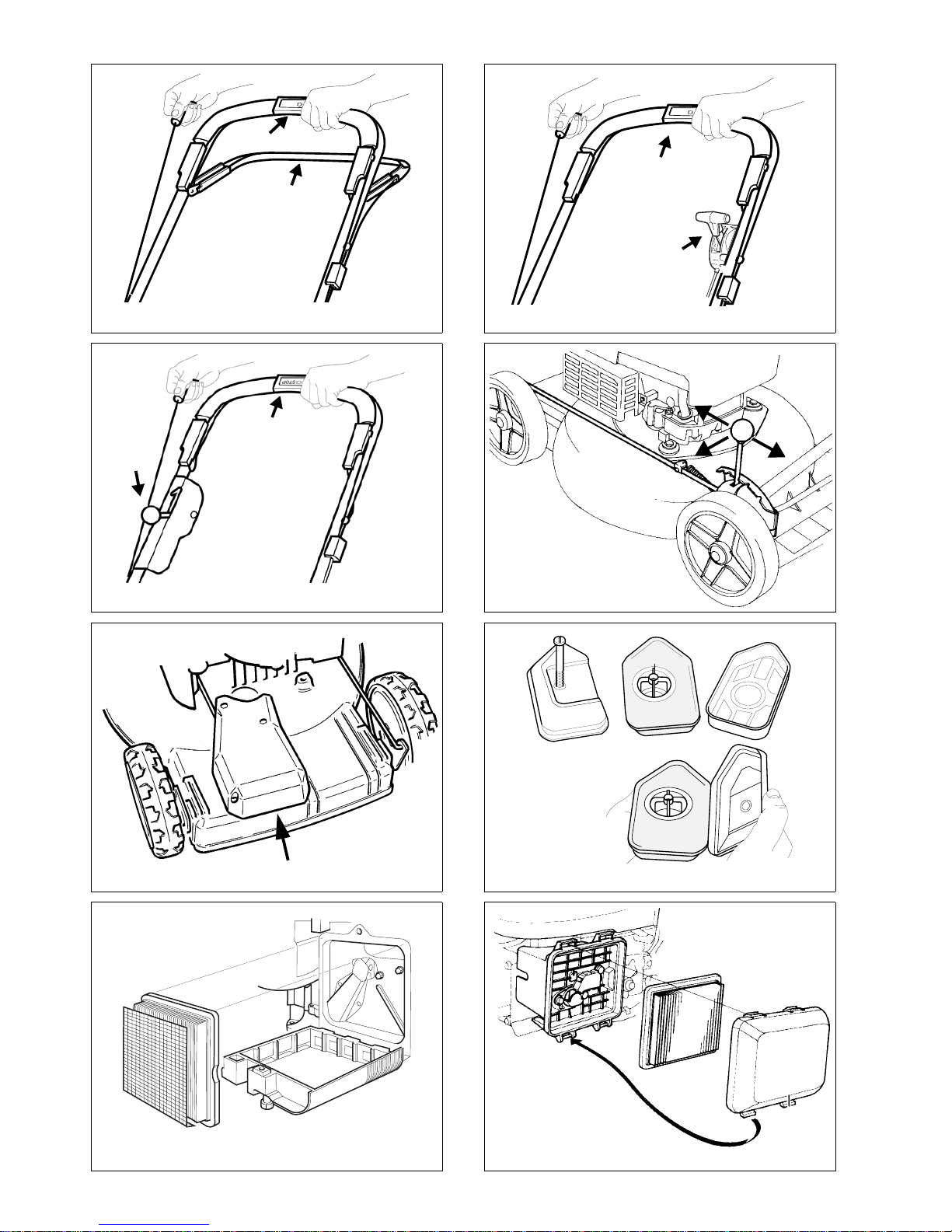

Klipparen är utrustad med enspaksreglage för in-
ställning av klipphöjden. Drag spaken utåt och
ställ därefter in klipphöjden på ett läge som passar
gräsmattan (fig. 17).
UNDERHÅLL
Inga serviceåtgärder får vidtas på mo-
tor eller gräsklippare om inte motorn
stannats och tändkabeln tagits bort från
tändstiftet.
Stanna motorn och lossa tändstiftska-
beln om gräsklipparen skall lyftas vid
t.ex. transport.
Om gräsklipparen skall lutas måste den
lutas så att motorns tändstift kommer
uppåt. Luta gräsklipparen när bensin-
tanken är tom.
KYLSYSTEMET
Före varje användning skall motorns kylsystem
rengöras. Rengör cylinderns kylflänsar samt
luftintaget från gräsrester, smuts o.dyl.
RENGÖRING
Efter varje klippning bör klipparen göras ren. Spe-
ciellt viktigt är undersidan av klipparkåpan. Spola
rent med trädgårdsslangen. Då håller klipparen
längre och den fungerar bättre.
OBS! Högtryckstvättbörinteanvändas. Om gräset
har torkat fast så kan klipparkåpan skrapas ren.
Rengör regelbundet ljuddämparen och
dess omgivning från gräs, smuts och
brännbart skräp.
Multiclip 51S/PRO 51S: OBS! 1-2 gånger per år
skall rengöring ske under transmissionskåpan (fig.
18). Demontera transmissionskåpan och rengör
med borste eller tryckluft.
OLJEBYTE
Byt olja när motorn är varm och bensin-
tanken tom. Var försiktig vid avtapp-
ning eftersom oljan är varm, detta för
att undvika brännskador.
Byt olja första gången efter 5 timmars körning,
därefter var 50:e körtimme eller en gång per sä-
song. Tag bort oljemätstickan, luta klipparen och
låt oljan rinna ut i ett kärl. Akta gräsmattan.
Fyll på ny olja: Använd SAE 30 olja eller SAE
10W-30. Vevhuset rymmer ca 0.55 liter. Fyll i tills
oljan når markeringen “FULL/MAX” på oljestick-
an. Fyll inte på för mycket.
10
SVENSKA
SE
LUFTFILTER
Ett smutsigt och tilltäppt luftfilter minskar motor-
effekten och ökar motorslitaget.
Briggs & Stratton LS 45 (fig. 19): Demontera
luftrenaren försiktigt så att ingen smuts ramlar ner
i förgasaren. Tag ut skumplasfiltret och tvätta det i
flytande diskmedel och vatten. Torka filtret. Häll
lite olja på filtret och krama in den. Montera tillba-
ka lufttrenaren.
Rengör filtret var tredje månad eller var 25:e kör-
timme vilketdera som inträffar först. Oftare om
klipparen arbetar på dammig mark.
Briggs & Stratton XTE 60, Intek (fig. 20): Lossa
skruven och fäll ned locket till luftrenaren. Tag för-
siktigt bort filterinsatsen. Knacka den mot en plan
yta. Byt ut filterinsatsen om den fortfarande är
smutsig.
Rengör filtret var tredje månad eller var 25:e kör-
timme vilketdera som inträffar först. Oftare om
motorn arbetar på dammig mark.
Honda (fig. 21): Demontera locket och avlägsna fil-
tret. Kontrollera noggrant filtret efter hål eller skador.
Ett trasigt eller skadat filter ska bytas ut.
För att avlägsna smuts, knacka försiktigt filtret
upprepade gånger mot ett hårt underlag eller blås
från filtrets baksida med tryckluft. Försök inte bor-
sta rent filtret eftersom detta tvingar ner smuts i
fibrerna. Ett mycket smutsigt filter ska bytas ut.
Rengör luftfiltret var 25:e körtimme eller en gång
per säsong. Oftare om motorn arbetar på dammig
mark.
TÄNDSTIFT
Prova aldrig om det finns någon gnista
genom att ta bort tändstiftet eller tänd-
kabeln. Använd en godkänd provare.
Rengör tändstiftet med jämna mellanrum (var
100:e körtimme). Använd en stålborste för rengö-
ring.
Byt ut tändstiftet om elektroderna är alltför brända
eller om tändstiftet är skadat. Motortillverkarna
ger följande rekommendation (fig. 22):
Briggs & Stratton: Champion J19LM (RJ19LM),
Elektrodavstånd 0,76 mm.
Honda GCV: BPR6ES (NGK),
Elektrodavstånd 0,7-0,8 mm.
INSTÄLLNING AV KOPPLINGSWIRE
(Multiclip 51S)
Om drivningen inte kopplas in när kopplingsby-
geln trycks in mot styret, eller om klipparen upp-
levs som seg eller långsam, kan orsaken vara att
kopplingen i transmissionen slirar. För att åtgärda
detta justera kopplingswiren enligt följande:
1. När kopplingsbygeln är släppt ska maskinen
kunna rullas utan motstånd. Om så inte är fallet
skruvainjusteringsnippelnTtillsmaskinen kan
rullas (fig. 23).

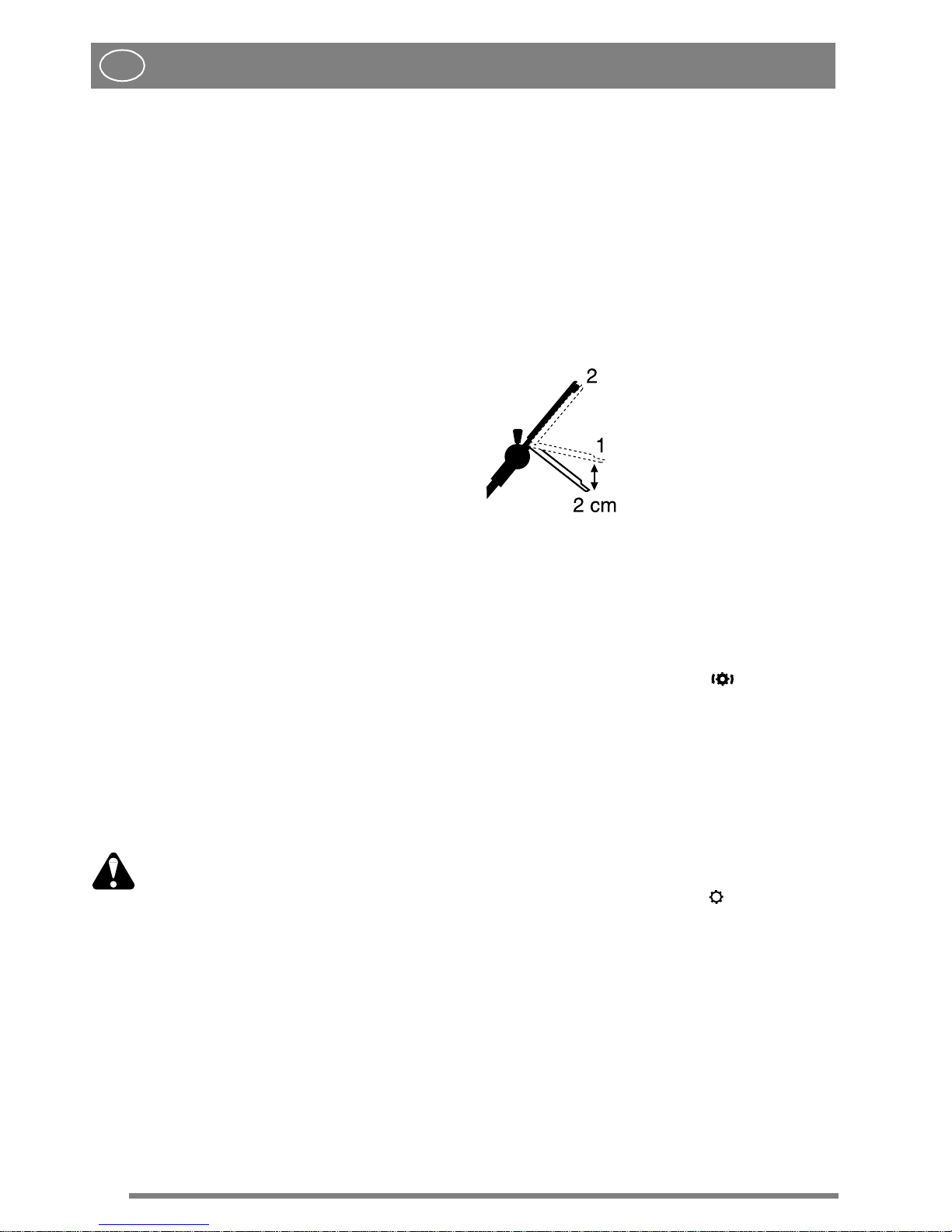

2. När kopplingsbygeln är in-
tryckt ca 2cm (läge 1)ska det
ta emot att rulla maskinen.
Med kopplingsbygeln helt in-
tryckt (läge 2) ska det inte gå
att rulla maskinen. Skruva ut
justeringsnippeln Ttills detta
läge uppnås.
INSTÄLLNING AV KOPPLINGSWIRE
(PRO 51S)
Kontrollera kopplingsfunktionen (fig. 24):
1. Rulla klipparen fram och tillbaka med frikopp-
lad drivning.
2. Ställ kopplingsreglaget i läge och rulla klip-
paren tills framhjulen låses.
3. I detta läge skall dragfjädern Hvara ca 6 mm
längre än i frikopplat läge för att ge tillräcklig
låskraft i transmissionen.
4. Om fjädern inte förlängs tillräckligt, justera
med hjälp av skruvnippeln Iuppe vid styret.
5. Lossa först låsmuttern S och justera därefter
nippeln I.
6. Ställkopplingsreglagetiläge ochkontrollera
att drivningen frikopplas genom att rulla klippa-
ren fram och tillbaka.
JUSTERING AV DRIVREM
(Multiclip 51S, PRO 51S)
Kontrollera remspänningen med jämna mellan-
rum. Drivremmen är korrekt justerad när ansats-
bulten Kär centrerad i det främre hålet på
motorinfästningen (fig. 25).
Autres manuels pour MULTICLIP 51S
3
Ce manuel convient aux modèles suivants
2
Table des matières
Autres manuels Stiga Tondeuse à gazon
Stiga
Stiga PARK 121 M Manuel utilisateur
Stiga
Stiga MP 84 Series Manuel utilisateur
Stiga
Stiga TORNADO 45 TORNADO 45 Manuel utilisateur
Stiga
Stiga ZERO TURN MOWER 915333 Manuel utilisateur
Stiga
Stiga DECK PARK 121 M EL - 4WD Manuel utilisateur
Stiga
Stiga Park Comfort Manuel utilisateur
Stiga
Stiga PARK COMPACT 14 Manuel utilisateur
Stiga
Stiga GRASSLAND MOWER 53 CM Manuel utilisateur
Stiga
Stiga SVP 40 B Manuel utilisateur
Stiga
Stiga PRO 25 Manuel utilisateur
Stiga
Stiga Autoclip M3 Manuel utilisateur
Stiga
Stiga TORNADO 51 S Manuel utilisateur
Stiga
Stiga PARK PRO 20 CAT Manuel utilisateur
Stiga
Stiga PARK PRO 25 Manuel utilisateur
Stiga
Stiga COLLECTOR 53 S COMBI Manuel utilisateur
Stiga
Stiga CP1 484 Series Manuel utilisateur
Stiga
Stiga MULTICLIP 46S Manuel utilisateur
Stiga
Stiga CP1 430 Li 48 series Manuel utilisateur
Stiga
Stiga TURBO 45 S COMBI RENTAL Manuel utilisateur
Stiga
Stiga Villa 12 Manuel utilisateur
Manuels Tondeuse à gazon populaires d'autres marques
RHINO
RHINO 1958 Manuel utilisateur
Wolf Garten
Wolf Garten Compact plus 40 B Manuel utilisateur
Cub Cadet
Cub Cadet LTX 1045 Manuel utilisateur
Craftsman
Craftsman 917.378461 Manuel utilisateur
GGP ITALY SPA
GGP ITALY SPA CR/CS 434 SERIES Manuel utilisateur
Challenge
Challenge CH18V2 Instructions de fonctionnement
TALEN TOOLS
TALEN TOOLS AVR HGM30 Manuel utilisateur
DEWEZE
DEWEZE ATM-725 Manuel d'utilisation
Weed Eater
Weed Eater 180083 Manuel utilisateur
Husqvarna
Husqvarna Poulan Pro PP185A42 Manuel utilisateur
Better Outdoor Products
Better Outdoor Products Quick Series Manuel utilisateur
Cub Cadet
Cub Cadet 23HP Z-Force 60 Manuel d'utilisation
