Steren WR-805UHF Manuel utilisateur
2
WR-805UHF
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Micrófono inalámbrico de solapa o diadema UHF.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
Micrófono inalámbrico de solapa o
diadema UHF
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.
3
IMPORTANTE
• No golpee la unidad.
• No use el micrófono inalámbrico cuando esté sujeto a:
• Calor excesivo o fuentes de radiación de calor.
• Humedad excesiva o polvo.
• Vibraciones mecánicas.
• Aleje la unidad de cualquier objeto que contenga líquidos, si algún objeto o
líquido cae dentro de ella, desconéctela de la energía y llévela a revisar por
personal calicado antes de volver a operarla.
1. CARACTERÍSTICAS
• Amplio rango de respuestas.
• Micrófono con indicador de batería baja.
• Cuenta con 2 antenas.
• Control de volumen.
• Modulación en frecuencia.
• Salidas balanceada y desbalanceada.
• Alcance de 60 a 100m.
4
RECEPTOR
2. CONTROLES
1.- LED indicador de encendido.
2.- LED indicador de canal A.
3.- LED indicador de canal B.
4.- LED indicador de señal de audio.
5.- Antenas receptoras.
PANEL FRONTAL
DIVERSITY
POWER ABAF
Wireless
Diversity
Mic. Receiver
WR-805UHF
12 3 4
5
5
6.- Interruptor on/off. Enciende o apaga el receptor.
7.- Entrada del adaptador de corriente eléctrica.
8.- Control SQUELCH. En radio frecuencia siempre hay ruido de fondo, en todas
partes y en cualquier frecuencia. Cuando se tiene un sistema inalámbrico, el
receptor necesita tener algo que le indique que es lo que está recibiendo, si es
ruido o señal. El squelch regula el umbral en el cual la compuerta se abrirá o
cerrará y dejará pasar la señal a un determinado nivel de Squelch.
9.- Control de volumen del Auxiliar.
10.- Salida de audio desbalanceado 6,3mm.
11.- Salida balanceada tipo cannon.
PANEL POSTERIOR
POWER
ON OFF
DC DC
SERIAL
FREQ.
12V - 18V 300mA
IN
794.900
MHZ
SQUELCH
AUX
VOLUME
MAX.
SENS. MAX.
AUDIO OUTPUT
AUX
BALANCE
MICRO
6 7 8 9 10 11
6
TRANSMISOR

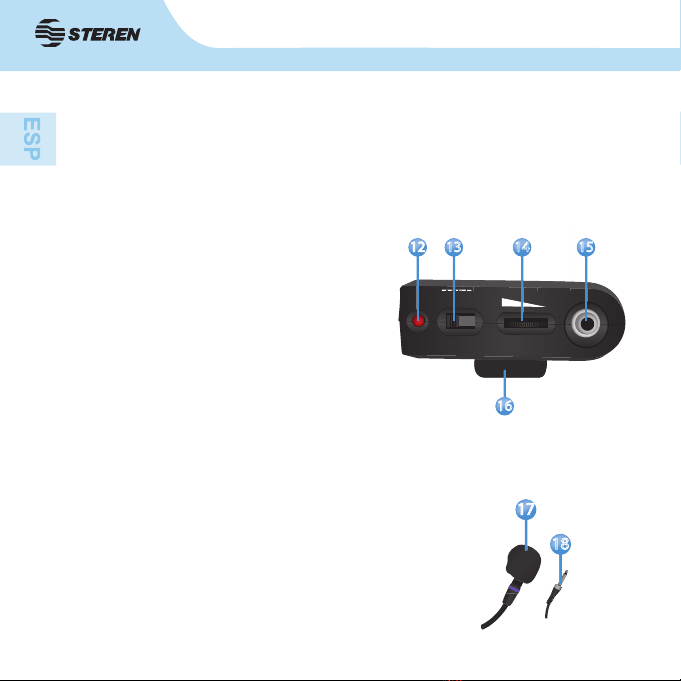

12.- LED indicador de batería baja.
13.- Interruptor de encendido / apagado.
On: Enciende el micrófono.
Off: Apaga el micrófono y en posición
central pone el micrófono en modo de
silencio.
14.- Control de volumen del micrófono.
15.- Entrada 3,5mm del micrófono
(Micrófono de solapa o diadema).
16.- Clip de sujeción.
CABLE DEL MICRÓFONO TIPO SOLAPA
17.- Micrófono.
18.- Conector 3,5mm
BAT.LO
POWER
ON OFF VOL.
12 13 14 15
16
17
18
7
DIADEMA CON MICRÓFONO
19.- Micrófono.
20.- Conector 3,5mm
INSTALACIÓN Y REEMPLAZO DE BATERÍA
1.- Abra la tapa del compartimiento de batería del transmisor.
2.- Coloque una batería de 9V - - - poniendo atención a la polaridad.
INSTALACIÓN
1.- Una vez que ha colocado la batería, seleccione
un nivel de sensibilidad del micrófono, siendo 3el
nivel más alto de sensibilidad.
2.- Para utilizar la diadema, coloque el interruptor
en el nivel de sensibilidad 3.
19 20
8
3.- Inserte el micrófono tipo solapa o diadema (dependiendo del micrófono a
utilizar) en la entrada 3,5mm del transmisor como se muestra en la siguiente
gura:
4.- Conecte un sistema de audio en la salida de audio del receptor.
BAT.LO
POWER
ON OFF VOL.
POWER
ON OFF
DC DC
SERIAL
FREQ.
12V - 18V 300mA
IN
794.900 MHZ
SQUELCH
AUX
VOLUME
MAX.
SENS. MAX.
AUDIO OUTPUT
AUX
BALANCE
MICRO
9
5.- Coloque las antenas del receptor en forma perpendicular.
6.- Inserte el adaptador de corriente en el receptor y conecte el adaptador a un
contacto eléctrico cercano.
7.- Ponga un nivel bajo de volumen en el receptor y transmisor.
8.- Encienda los equipos.
9.- Ajuste el nivel de volumen de acuerdo a sus necesidades.
10.- Cuando no utilice el micrófono por un largo tiempo, retire la batería del
transmisor.
3. PROBLEMAS Y SOLUCIONES
Problema Solución
•Hay retroalimentación
•Ecualice el canal del micrófono.
•Haga que el orador hable más fuerte hacia el
micrófono.
•Reduzca la distancia entre el usuario y el
micrófono.
•Reduzca el número de micrófonos abiertos.
•Mueva la bocina lejos del micrófono.
•Mueva la bocina más cerca del oyente.
10
4. ESPECIFICACIONES
Micrófono
Alimentación: 9 V - - - (batería cuadrada)
Respuesta en frecuencia: 80 Hz a 12 kHz
Sensibilidad: -65dB+/-3dB
Receptor
Alimentación: 12-18 V - - - 300 mA
Impedancia: 600 ohms
Convertidor
Alimentación: 120 V~ 60 Hz 15 W
Salida: 15 V - - - 400 mA
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.
