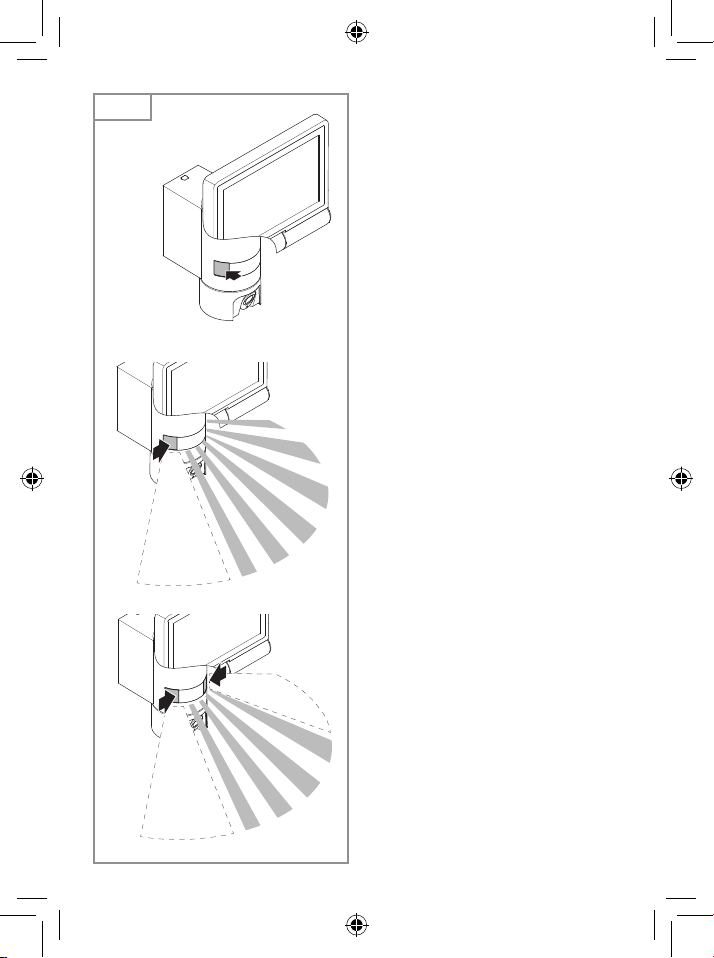

max 10 m

2 m

4.2

max 10 m

4.3

~ 2 m

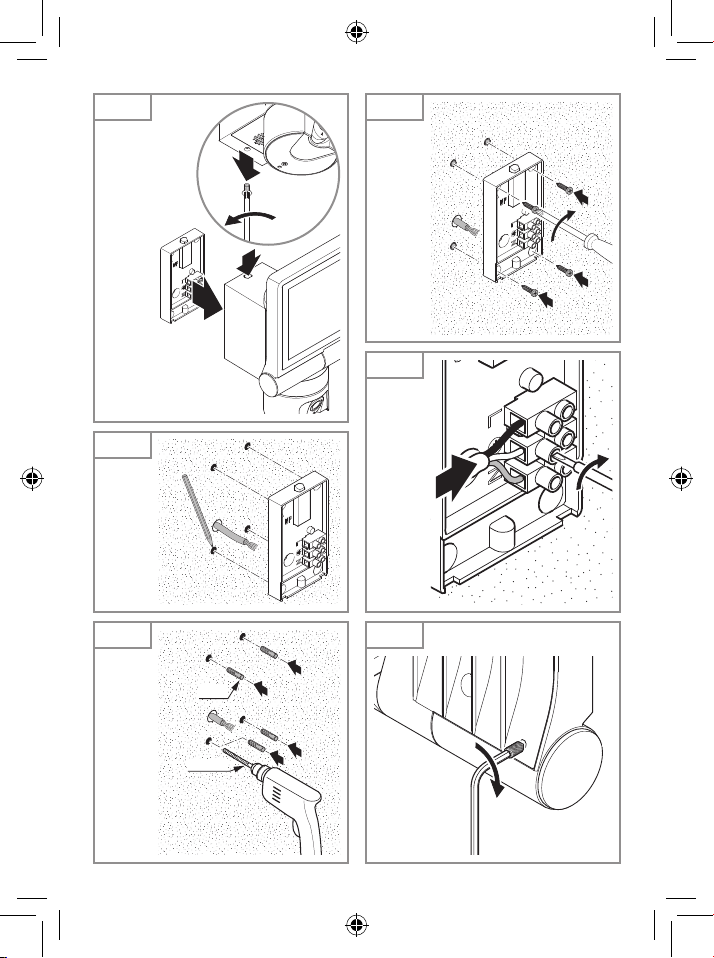

4.4

4.5

4.6

Ø 6 mm

6 mm

4.7

4.8

4.9

4.10

6.1

6.2

6.3

6.4

6.5

180°

20° - 30°

6.6

128°

60°

6.7

~ 5 m

~ 10 m

6.8

6.9

1. Zu diesem Dokument

–Urheberrechtlich geschützt. Nach-

druck, auch auszugsweise, nur mit

unserer Genehmigung.

–Änderungen, die dem technischen

Fortschritt dienen, vorbehalten.

2. Allgemeine

Sicherheitshinweise

!Gefahr durch Nichtbeachtung

der Gebrauchsanleitung!

Diese Anleitung enthält wichtige Infor-

mationen für den sicheren Umgang mit

dem Gerät. Auf mögliche Gefahren wird

besonders hingewiesen. Die Nichtbe-

achtung kann zu Tod oder schweren

Verletzungen führen.

• Anleitung sorgfältig lesen.

• Sicherheitshinweise befolgen.

• Zugänglich aufbewahren.

–Der Umgang mit elektrischem Strom

kann zu gefährlichen Situationen

führen. Die Berührung von strom-

führenden Teilen kann zu elektri-

schem Schock, Verbrennungen oder

Tod führen.

–Arbeit an Netzspannung ist durch

qualiﬁziertes Fachpersonal durchzu-

führen.

–Landesübliche Installationsvorschrif-

ten und Anschlussbedingungen sind

zu beachten (z.B. DE: VDE 0100,

AT: ÖVE-ÖNORM E8001-1,

CH:SEV 1000).

–Nur Original-Ersatzteile verwenden.

–Reparaturen sind durch Fachwerk-

stätten durchzuführen.

3. XLEDCAM1

Bestimmungsgemäßer Gebrauch

Sensor-Strahler für Wandmontage im

Innen- und Außenbereich.

Das Gerät ist nicht geeignet für den

Anschluss an einen Dimmer.

Ausstattung

–Schwenkbarer Strahlerkopf.

–Integrierte Kamera mit Blendschutz.

–Speicherkarte 16GB.

–Gegensprechanlage.

–Reset-Funktion.

–Bedienung über Steinel CAM App.

Funktionsprinzip

–Der Infrarot-Sensor erfasst die

Wärmestrahlung von sich bewe-

genden Körpern (z.B. Menschen,

Tieren).

–Die Wärmestrahlung wird elektronisch

umgesetzt und schaltet den Sensor-

Strahler automatisch ein.

–Sicherste Bewegungserfassung

durch Montage des Geräts seitlich

zur Gehrichtung.

–Die Reichweite ist eingeschränkt,

wenn direkt auf das Gerät zugegan-

gen wird.

–Hindernisse (z.B. Bäume, Mauern)

behindern die Sicht des Sensors.

–Durch Hindernisse (z.B. Mauern oder

Glasscheiben) wird keine Wärme-

strahlung erkannt, es erfolgt keine

Schaltung.

–Plötzliche Temperaturschwankungen

durch Wettereinﬂüsse werden nicht

von Wärmequellen unterschieden.

–Steuerung der Kamera und der

Gegensprechanlage über die Steinel

CAM App.

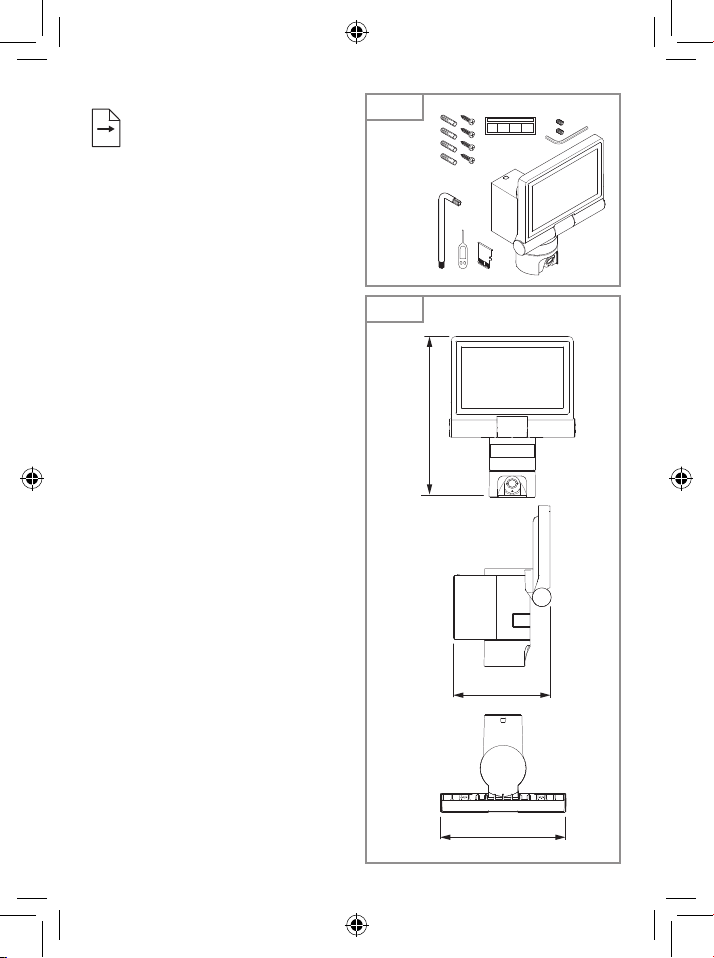

Lieferumfang (Abb.3.1)

Produktmaße (Abb.3.2)

Produktübersicht (Abb.3.3)

ASensor-Strahler

BVerrastung

CAnschlussklemme

DWandhalter

ESensoreinheit

FKamera

GReset-Knopf

HStatus-LED

ISteckplatz für Speicherkarte

J2 Madenschrauben

Anschluss (Abb.3.4)

Die Netzzuleitung besteht aus einem

3-adrigen Kabel:

L= Phase (meistens schwarz,

braun oder grau)

N= Neutralleiter (meistens blau)

= Schutzleiter (grün/gelb)

Technische Daten

Gehäuse, Licht und Sensor

–Abmessungen (H×B×T):

275×210×167mm

–Netzanschluss: 220-240V, 50/60Hz

–Leistungsaufnahme: 21W

–Projizierte Fläche Front: 444cm²

–Lichtstrom: 2200lm

–Ezienz: 106lm/W

–Lichtfarbe: 3000K (warmweiß)

–Farbwiedergabe-Index: Ra≥80

–Lebensdauer (L70 B50):

50000Stunden

–Sensortechnik: Passiv-Infrarot

–Erfassungswinkel:

180° mit 45°Önungswinkel

–Erfassungsreichweite:

10m tangential

–Montagehöhe: 1,8-2m

–Dämmerungseinstellung:

10-10000Lux

–Kommunikation:

Wiﬁ 2400-2483,5MHz

–Sendeleistung: < 100mW

–Nachtlicht: 0-40%

–Zeiteinstellung:

1min, 3min, 10min, 15min

–Temperaturbereich:

-10°C bis +40°C

–Schutzart: IP44

–Schutzklasse: I

Kamera

–Auﬂösung: 1920 x 1080 px

–Bildwinkel:

horizontal

110°

vertikal

90°

–Einstellwinkel:

horizontal 90° zu jeder Seite

vertikal 20° bis 30°

–Speicherkarte: max. 64GB

4. Montage

Gefahr durch elektrischen

Strom!

Die Berührung von stromführenden

Teilen kann zu elektrischem Schock,

Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs-

zufuhr unterbrechen.

• Spannungsfreiheit mit Spannungs-

prüfer kontrollieren.

• Sicherstellen, dass die Spannungs-

zufuhr unterbrochen bleibt.

Gefahr von Sachschäden!

Ein Vertauschen der Anschlussleitungen

kann zu Kurzschluss führen.

• Anschlussleitungen identiﬁzieren.

• Anschlussleitungen neu verbinden.

Montagevorbereitung

• Alle Bauteile auf Beschädigung

prüfen. Bei Schäden das Produkt

nicht in Betrieb nehmen.
