Préface
Nous tenons à vous remercier d‘avoir acheté ce produit de la marque
Steinbach. Nous veillons à développer nos produits de manière conti-
nue. Nous tenons à nous excuser si le présent produit devait toutefois
présenter des défauts, et vous invitons, dans ce cas, à vous mettre en
relation avec notre centre de services.
Lire attentivement le mode d’emploi et conser-
ver ce dernier soigneusement.
Mode d’emploi pour Steinbach capteur solaire Loop
Le présent mode d’emploi est valable pour le produit mentionné ci-des-
sus. Celui-ci rassemble un certain nombre d’informations essentielles,
notamment pour la mise en service et l’utilisation dudit produit. Veillez
à lire attentivement ce mode d’emploi, et en particulier les consignes
de sécurité qu’il contient, avant d’utiliser le produit. Le non-respect des
préconisations fi gurant dans le présent mode d’emploi peut entraîner
des blessures graves, voire des dommages sur votre produit. Ce mode
d’emploi repose sur un ensemble de normes et de règles valables au
sein de l’Union européenne. Veillez à également respecter les directives
et législations particulières en vigueur à l’étranger. Veillez à conserver
ce mode d’emploi pour consultation ultérieure et, en cas de besoin, à
remettre celui-ci à des tiers.
Utilisation conforme du produit
Ce produit est exclusivement destiné à un usage privé et non commer-
cial.
Le collecteur solaire est utilisé pour chauffer l’eau de votre piscine par
l’énergie solaire, il est conçu pour des piscines enterrées et pour des
piscines hors sol. Veillez à ce que votre utilisation du produit soit confor-
me aux préconisations contenues dans ce mode d’emploi. Toute autre
utilisation est réputée non-conforme et peut entraîner des dommages
matériels voire corporels. Cet article n’est pas un jouet. Le fabricant ou
le distributeur décline toute responsabilité en cas de dommages causés
par une utilisation non-conforme ou inadéquate du produit.
Avertissements et consignes de sécurité
Il convient de lire et de respecter l’ensemble des présentes instruc-
tions. Le non-respect des présents avertissements vous expose
au risque de survenance de dommages sur votre propriété, à
d’autres blessures graves, voire à un danger de mort. Les présents
avertissements relatifs aux produits, instructions et règles de sé-
curité rassemblent un nombre important de risques et de dangers
potentiels, mais ne sauraient pour autant être exhaustifs. Restez,
en tous les cas, vigilant et essayez d’évaluer au mieux les dangers
potentiels. Toute manipulation non-conforme du produit peut con-
duire à des situations de danger de mort.
Attention ! Confi ez la réparation de votre appareil à des technici-
ens spécialisés afi n d’éviter tout danger. Dans ce cadre, veillez à
vous adresser à un atelier spécialisé. Dans le cas où vous auriez
procédé vous-même aux réparations, en cas de montage non-con-
forme ou de maniement inapproprié de l’appareil, tous recours
en responsabilité et en garantie deviennent caducs. En cas de
réparation, seules des pièces de rechange conformes aux données
des produits d’origine peuvent être utilisées.
ATTENTION ! Il y a risque de danger pour les enfants ou les per-
sonnes dont les capacités physiques, sensorielles ou mentales
sont réduites (par exemple, personnes partiellement handicapées,
personnes âgées n‘étant pas en pleine possession de leurs capa-
cités physiques et mentales) ou qui manquent d‘expérience et de
connaissances. Il est interdit aux enfants de jouer avec ce produit.
En aucun cas, le nettoyage du produit ne doit être effectué par des
enfants ou des personnes dont les capacités physiques, sensoriel-
les ou mentales sont réduites.
REMARQUE ! Risque d’endommagement ! Ce produit est suscep-
tible d’être endommagé en cas de manipulation inadéquate.
Désactivez toujours votre système de fi ltration avant de travailler
sur votre capteur solaire. Ne placez l’appareil pas trop près de la
piscine (distance de sécurité). N’utilisez pas des lubrifi ants à base
de pétrole. Le pétrole attaque les composants en plastique du
produit.
Vérifi er le contenu de la livraison
REMARQUE ! Risque d’endommagement ! Le produit est susceptible
d’être endommagé si vous ouvrez son emballage sans précaution, à
l’aide d’un couteau tranchant ou tout autre objet pointu. Soyez donc
particulièrement vigilant lors de l‘ouverture de l’emballage.
■ Retirez le produit de l’emballage.

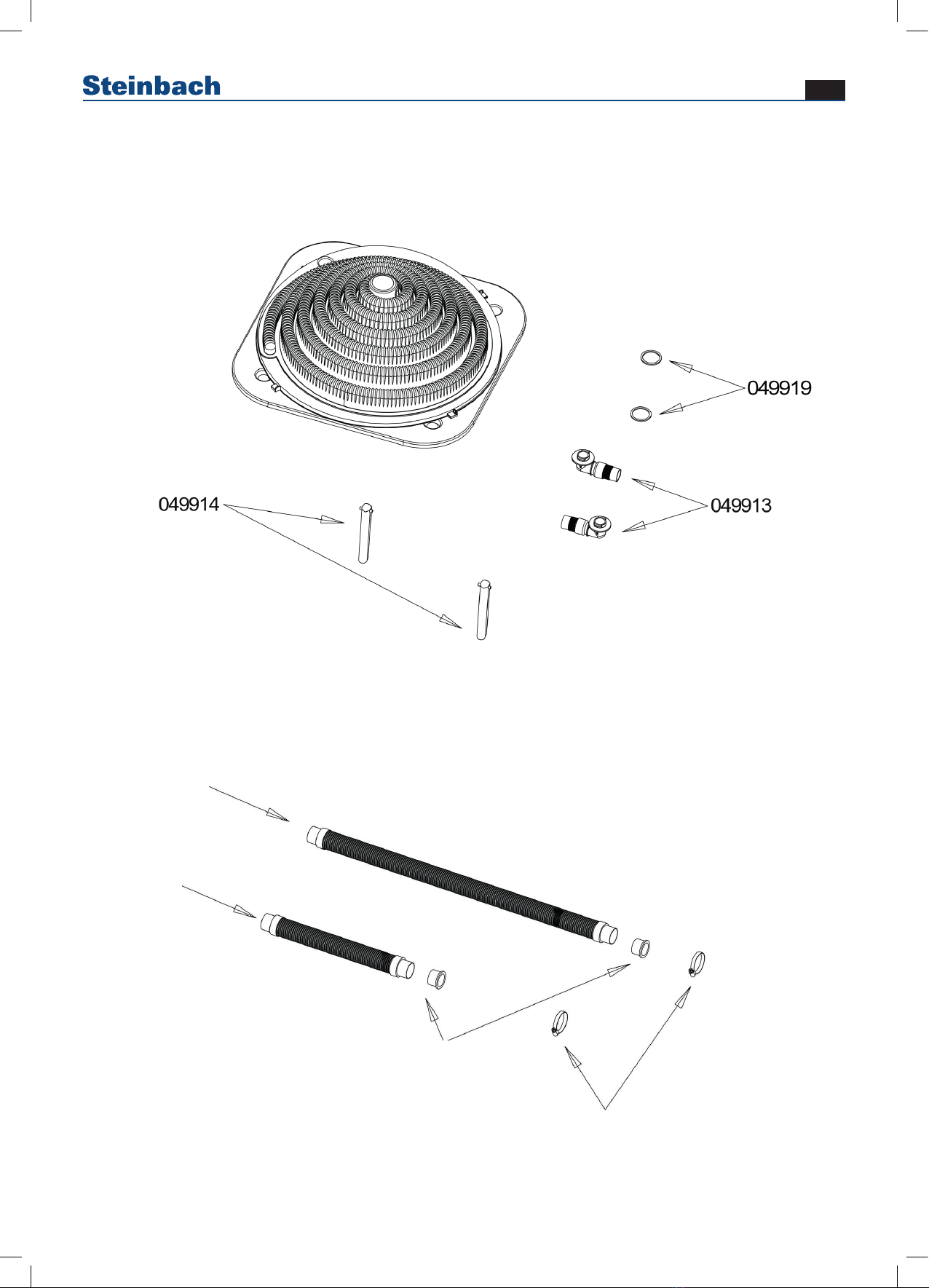

■ Veuillez vérifi er que le contenu de la livraison est complet. Croquis/
photo L1.
■ Vérifi ez l‘absence de dommages sur l’article et ses différents compo-
sants. Si vous veniez à constater la présence d’un dommage, n’utili-
sez le produit en aucun cas. Reportez-vous alors à l’adresse du ser-
vice compétent indiqué à la fi n du mode d’emploi.
Informations générales
Exigences relatives à l’installation d’un capteur
solaire
Le capteur solaire que vous avez acheté est conçu pour les piscines
enterrées et hors-sol. Il est facile à installer et à utiliser. Les instruc-tions
de montage sont basées sur les conditions suivantes :
1. Votre piscine est entièrement montée et remplie d’eau.
2. Elle possède un système de fi ltration.
3. Vous disposez de tous les tuyaux de connexion nécessaires à la
piscine et pour approvisionner le système de fi ltration de l’eau. (Ø 32/38
mm)
Ce sont les conditions nécessaires pour que le capteur solaire puisse
convoyer l’eau à travers les chambres solaires lorsqu’il est installé et
entièrement relié à la pompe de fi ltration.

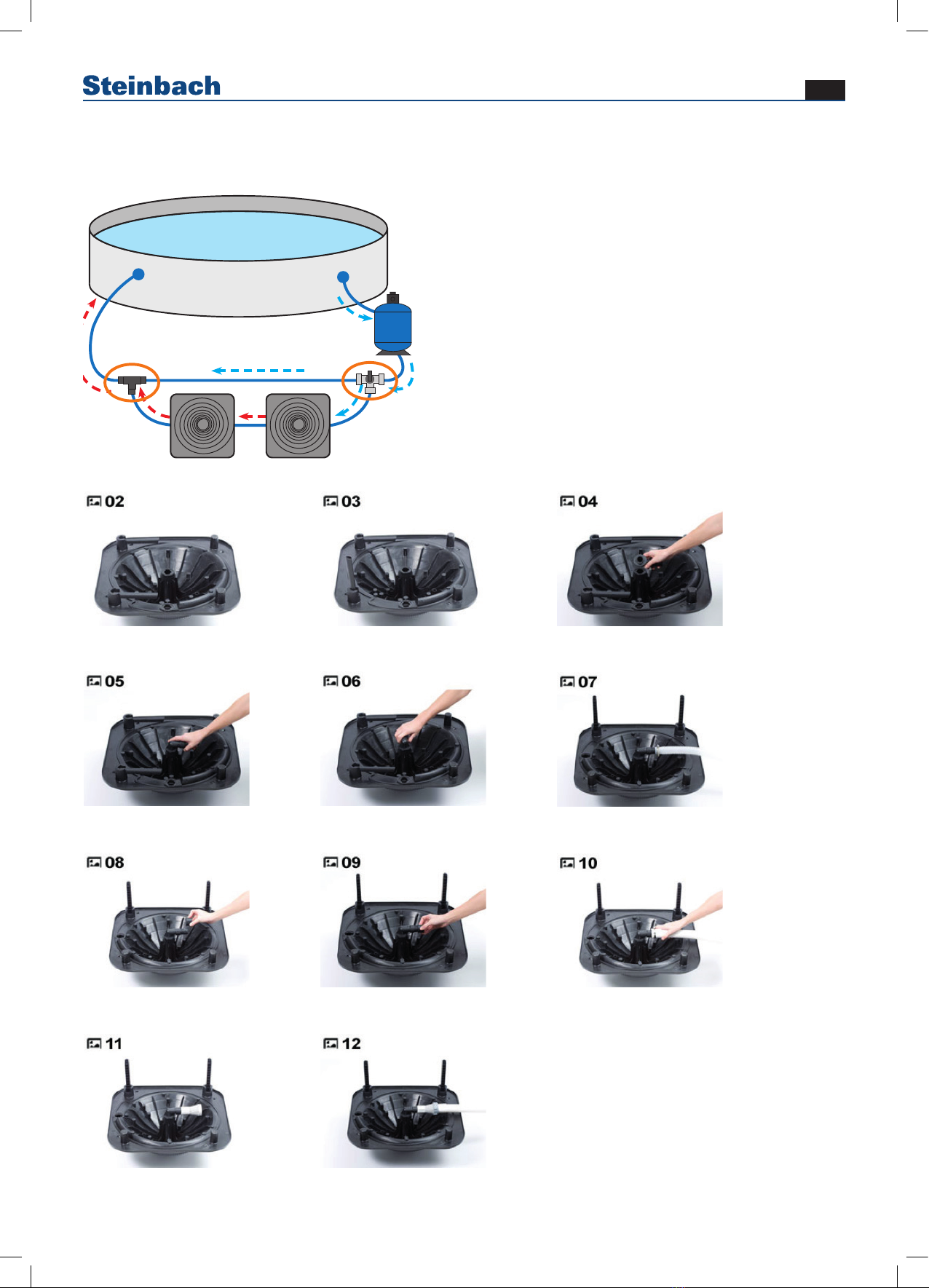

Fonctionnement (Image 1)
Une fois l’appareil installé, il est connecté avec votre système de
fi l-tration et votre piscine par les deux raccords des tuyaux. Le tuyau de
raccordement convoie l’eau froide venant de votre système de fi l-tration
dans les chambres solaires de votre capteur solaire. Là, il est chauffé
par l’énergie solaire et passe ensuite à nouveau à travers le second
tuyau de raccordement vers la piscine.
A= Tuyau du système de fi ltration vers le capteur solaire
B= Tuyau du capteur solaire vers la buse d’entrée de la piscine
Le chauffage de l’eau dépend des facteurs suivants : du débit d’eau et
du rayonnement solaire.
Le chauffage solaire fonctionne uniquement effi cacement lorsqu’il est
exposé à la lumière du soleil. Il peut rester connecté à la pompe même
par mauvais temps, car il ne provoque qu’une faible perte de pression à
la pompe.
Outils et accessoires
Ces outils sont nécessaires pour le montage, mais ne sont pas in-clus
dans l’ensemble :
■Tournevis cruciforme
■ Tournevis à lame plate
L’emplacement idéal pourvotre capteur solaire
Votre capteur solaire a besoin d’un endroit avec autant de lumière du
soleil que possible.
■ Ne placez jamais le capteur solaire au-dessus du niveau d’eau de la
piscine.
■ Maintenez une distance suffi sante (de sécurité) à la piscine.
■ Le capteur solaire doit être positionné afi n qu’il bénéfi cie d’un enso-
leillement maximal.
