Stahl SolConeX 8570/11 Series Manuel utilisateur

Betriebsanleitung/Operating Instructions

Wandsteckdose,

Stecker

Wall-Mounted Socket,

Plug

> 8570/11, 8570/12

Betriebsanleitung

Wandsteckdose,

Stecker

> 8570/11, 8570/12

Inhaltsverzeichnis

2150646 / 8570601300

S-BA-8570/11/12-04-de-17/06/2009

Wandsteckdose, Stecker

8570/11, 8570/12

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis ..................................................................................................2

2 Allgemeine Angaben .............................................................................................2

3 Allgemeine Sicherheitshinweise ............................................................................3

4 Vorgesehener Einsatzbereich ...............................................................................4

5 Technische Daten .................................................................................................5

6 Transport, Lagerung und Entsorgung ...................................................................9

7 Montage ..............................................................................................................10

8 Installation ...........................................................................................................11

9 Inbetriebnahme ...................................................................................................13

10 Betrieb .................................................................................................................13

11 Wartung ...............................................................................................................14

12 Zubehör und Ersatzteile .....................................................................................15

13 EG-Baumusterprüfbescheinigung ......................................................................16

14 EG-Konformitätserklärung ...................................................................................18

2 Allgemeine Angaben

2.1 Hersteller

R. STAHL Schaltgeräte GmbH

Am Bahnhof 30

D-74638 Waldenburg

Telefon: +49 7942 943-0

Telefax: +49 7942 943-4333

Internet: www.stahl.de

2.2 Angaben zur Betriebsanleitung

ID-NR.: 150646 / 8570601300

Publikationsnummer: S-BA-8570/11/12-04-de-17/06/2009

Technische Änderungen vorbehalten.

2.3 Verwendete Symbole

XHandlungsaufforderung:

Beschreibt durch den Anwender auszuführende Tätigkeiten.

ZReaktionszeichen:

Beschreibt Resultate bzw. Reaktionen auf Tätigkeiten.

XAufzählungszeichen

)Hinweiszeichen:

Beschreibt Hinweise und Empfehlungen.

Warnzeichen:

Gefahr durch spannungsführende Teile!

Warnzeichen:

Gefahr durch explosionsfähige Atmosphäre!

150646 / 8570601300

S-BA-8570/11/12-04-de-17/06/2009

Allgemeine Sicherheitshinweise

Wandsteckdose, Stecker

8570/11, 8570/12

3 Allgemeine Sicherheitshinweise

3.1 Sicherheitshinweise für Montage- und Bedienpersonal

Die Betriebsanleitung enthält grundlegende Sicherheitshinweise, die bei Aufstellung,

Betrieb und Wartung zu beachten sind. Nichtbeachtung hat eine Gefährdung für

Personen, Anlage und Umwelt zur Folge.

Vor Montage/Inbetriebnahme:

XBetriebsanleitung lesen.

XMontage- und Betriebspersonal ausreichend schulen.

XSicherstellen, dass der Inhalt der Betriebsanleitung vom zuständigen Personal voll

verstanden wird.

XEs gelten die nationalen Montage- und Errichtungsvorschriften

(z.B. IEC/EN 60079-14).

Bei Betrieb der Geräte:

XBetriebsanleitung am Einsatzort verfügbar halten.

XSicherheitshinweise beachten.

XNationale Sicherheits- und Unfallverhütungsvorschriften beachten.

XGerät nur entsprechend der Leistungsdaten betreiben.

XWartungsarbeiten bzw. Reparaturen, die nicht in der Betriebsanleitung beschrieben

sind, dürfen nicht ohne vorherige Abstimmung mit dem Hersteller durchgeführt

werden.

XBeschädigungen können den Explosionsschutz aufheben.

XUmbauten und Veränderungen am Gerät, die den Explosionsschutz beeinträchtigen,

sind nicht gestattet.

XGerät nur in unbeschädigtem, trockenem und sauberem Zustand einbauen und

betreiben.

Bei Unklarheiten:

XMit Hersteller Kontakt aufnehmen.

3.2 Warnhinweise

Warnhinweise sind in dieser Betriebsanleitung nach folgendem Schema gegliedert:

Sie sind immer mit dem Signalwort „WARNUNG“ und teilweise mit einem

gefahrenspezifischen Symbol gekennzeichnet.

WARNUNG

Gefahr durch unbefugte Arbeiten am Gerät!

ZVerletzungen und Sachschäden drohen.

XMontage, Installation, Inbetriebnahme, Betrieb und Wartung dürfen ausschließlich

von dazu befugtem und entsprechend geschultem Personal durchgeführt werden.

WARNUNG

Art und Quelle der Gefahr!

ZMögliche Folgen.

XMaßnahmen zur Vermeidung der Gefahr.

Vorgesehener Einsatzbereich

4150646 / 8570601300

S-BA-8570/11/12-04-de-17/06/2009

Wandsteckdose, Stecker

8570/11, 8570/12

3.3 Normenkonformität

Die Wandsteckdose 8570/11 und der Stecker 8570/12 entsprechen folgenden

Bestimmungen und Normen:

XRichtlinie 94/9/EG

XIEC/EN 60079-0, IEC/EN 60079-1, IEC/EN 60079-7, IEC/EN 60079-11

XIEC/EN 61241-1

XIEC/EN 60947-3, IEC/EN 60947-4-1, IEC/EN 60309, IEC/EN 60529

4 Vorgesehener Einsatzbereich

Die Wandsteckdose 8570/11 und der Stecker 8570/12 sind explosionsgeschützte

elektrische Betriebsmittel.

Sie dienen zum Anschluss ortsveränderlicher und ortsfester elektrischer Betriebsmittel

sowie zur Verbindung von Leitungen bzw. Stromkreisen in explosionsgefährdeten

Bereichen.

Sie sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22

zugelassen.

WARNUNG

Gerät nur bestimmungsgemäß einsetzen!

ZSonst erlischt Herstellerhaftung und Gewährleistung.

XGerät ausschließlich entsprechend den in dieser Betriebsanleitung festgelegten

Betriebsbedingungen verwenden.

XGerät darf in explosionsgefährdeten Bereichen nur gemäß dieser Betriebsanleitung

betrieben werden.

150646 / 8570601300

S-BA-8570/11/12-04-de-17/06/2009

Technische Daten

Wandsteckdose, Stecker

8570/11, 8570/12

5 Technische Daten

Steckdose 8570/11 (16 A)

Explosionsschutz

Gasexplosionsschutz

ATEX EII 2 G Ex de IIC T6

Sonderausführung mit eigensicheren Hilfskontakten

EII 2 G Ex de [ia] IIC T6

IECEx Ex de IIC T6

Ex de [ia] IIC T6

Staubexplosionsschutz

ATEX EII 2 D Ex tD A21 IP66 T80 °C

IECEx Ex tD A21 IP66 T80 °C

Umgebungstemperatur - 30 °C ... + 55 °C

- 50 °C auf Anfrage (innere Schmierung mit Silikonfett)

Bescheinigungen

Gasexplosionsschutz

ATEX PTB 03 ATEX 1227

IECEx IECEx PTB 05.0023

Staubexplosionsschutz

ATEX PTB 03 ATEX 1227

IECEx IECEx PTB 05.0023

Schiffszulassung GL 26 296 - 05 HH (Germanischer Lloyd)

Anzahl der Pole 2 P + ¿, 3 P + ¿, 3 P + N + ¿

Hilfskontakte optional (2 Stück), EIN - nacheilend, AUS - voreilend

Bemessungsbetriebs-

spannung

Hauptkontakte max. 690 V AC / max. 110 V DC

Hilfskontakte max. 500 V AC / 110 V DC

Frequenz 0 Hz ... 60 Hz

Spannungstoleranz - 10% ... + 6%

Bemessungsbetriebsstrom

Hauptkontakte 16 A

Hilfskontakte max. 6 A

Bemessungsbetriebsleistung

Vorsicherung

ohne thermischen Schutz 16 A gL

mit thermischem Schutz 35 A gL

Hauptkontakte:

AC 3 690 V 16 A

4 kW

7,5 kW

11 kW

220 V / 230 V / 240 V

380 V / 400 V / 415 V / 500 V

600 V / 690 V

DC1 110 V 16 A

Hilfskontakte:

AC 15 500 V max. 1250 VA

AC 15 230 V max. 1380 VA

AC 12 500 V max. 3000 VA

DC 13 110 V 110 W

Technische Daten

6150646 / 8570601300

S-BA-8570/11/12-04-de-17/06/2009

Wandsteckdose, Stecker

8570/11, 8570/12

Schaltergriff Betätigungsvorsatz ist in 0- und I-Stellung abschließbar

Material

Gehäuse Polyamid, glasfaserverstärkt

Schutzart IP66

Anschlussart Schraubklemmen

Anschlussquerschnitt

Hauptkontakte 2 x 1,5 mm2... 6 mm2eindrähtig

2 x 1,5 mm2... 4 mm2feindrähtig

Hilfskontakte 2 x 0,5 mm2... 2,5 mm2eindrähtig, feindrähtig

Kabel- und

Leitungseinführungen

Verschlussstopfen 1 x M 25 x 1,5

Leitungseinführungen 1 x M 25 x 1,5

Klemmbereich 7 mm ... 17 mm Kabeldurchmesser

Sonderausführung Anordunung der Kabel- und Leitungseinführungen an der Ober- oder Rückseite.

1 x M 25 Leitungseinführung aus Metall (siehe R. STAHL Katalog, Kapitel 12).

Gewicht

Lebensdauer 5000 Schaltzyklen (elektrisch und mechanisch)

Anzugsdrehmoment

Klemmen max. 1,2 Nm

Anschlussraumdeckel max. 1,8 Nm

Stecker 8570/12

Sonstige technische Daten siehe Steckdosen 8570/11

Leitungsanschluss

Klemmbereich 8 mm ... 20 mm

Anzugsdrehmoment

Steckergehäuse max. 1,0 Nm

8570/11-3 1,12 kg

8570/11-4 1,35 kg

8570/11-5 1,45 kg

8570/12-3 0,31 kg

8570/12-4 0,38 kg

8570/12-5 0,43 kg

150646 / 8570601300

S-BA-8570/11/12-04-de-17/06/2009

Technische Daten

Wandsteckdose, Stecker

8570/11, 8570/12

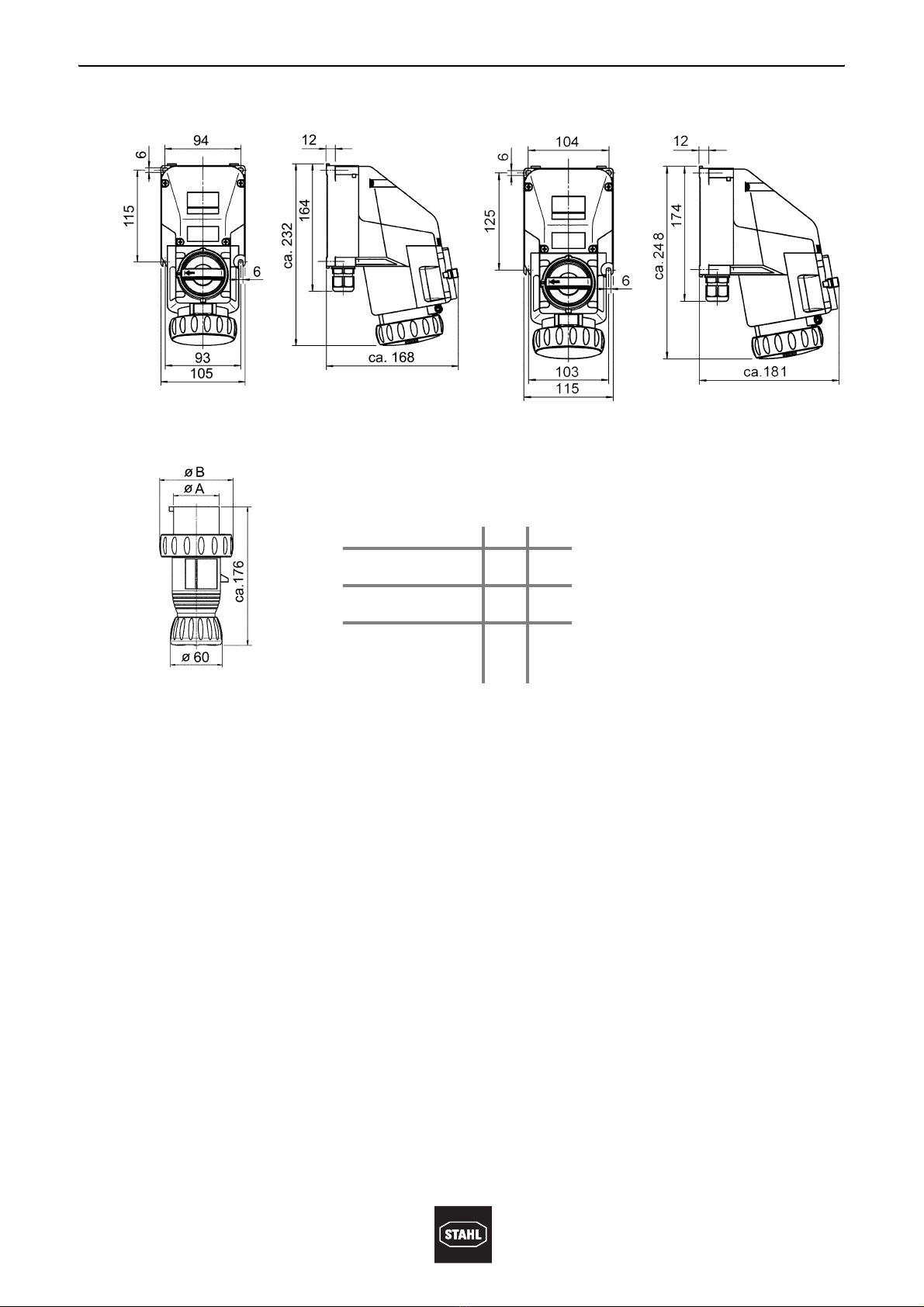

Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten

10338E00 10333E00

8570/11-3.. 8570/11-4.. und 8570/11-5..

10337E00

Typ A B

8570/12-3..

16 A, 2 P + ¿

43,5 76

8570/12-4..

16 A, 3 P + ¿

49 89

8570/12-5..

16 A, 3 P + N + ¿

56,5 92

8570/12-..

Technische Daten

8150646 / 8570601300

S-BA-8570/11/12-04-de-17/06/2009

Wandsteckdose, Stecker

8570/11, 8570/12

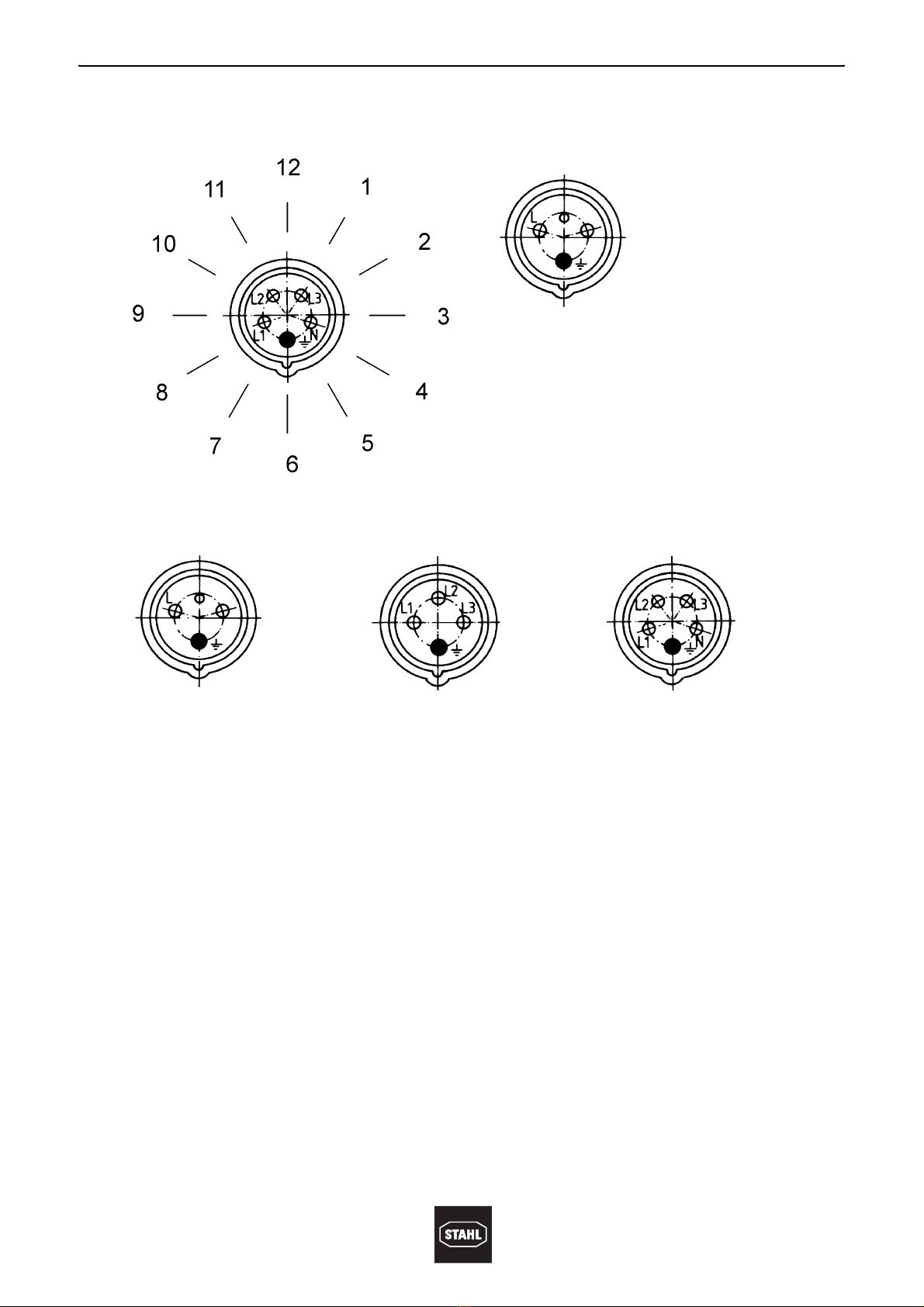

Anordnung der Schutzkontaktbuchse

Position: Uhrzeit-Stellung, Ansicht: Vorderseite der Steckdose

Anordnung der Kontaktbuchsen und Klemmenbezeichnungen

Anordnung der Kontaktbuchsen und Klemmenbezeichnungen in der 6 h - Stellung

(Ansicht von der Vorderseite der Kragensteckdose auf die Kontaktbuchsen)

02395E00

Beispiel: Uhrzeit-Stellung

06190E00

250 V = 6 h

2 P + ¿3 P + ¿3 P + N + ¿

06190E00

06556E00 06555E00

8570/11-3.. 8570/11-4.. 8570/11-5..
