stabo xm 3003e Manuel utilisateur
Art.-Nr. 30076
1
stabo
xm 3003e 12/24V
Bedienungsanleitung
Operating instructions
Manuel d'utilisation
Instrukcja o slugi
Damit Sie dieses Gerät optimal nutzen können
und viel Freude daran haben,
sollten Sie diese Bedienungsanleitung sorgfältig lesen
Please read this booklet carefully to make yourself familiar
with the various functions of your radio set.
Pour être en mesure dutiliser cet appareil de façon optimale et
pour en trouver du plaisir, nous vous recommandons de lire ce
mode demploi avec le plus grand soin
stabo xm 3003e 12/24V.

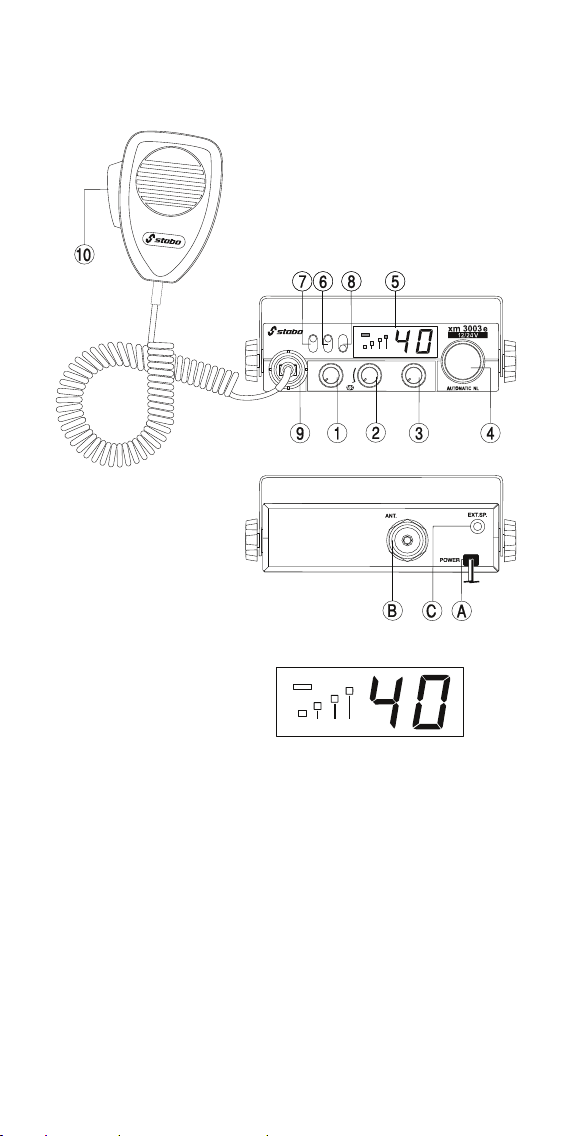

1ON/OFF - Volume (Lautstärkeregler mit Ein-/Ausschalter)
2SQUELCH (Rauschsperre)/ASC (Automatic Squelch Control)
3RF Gain Regler
4Kanalwahl mit Drehschalter
5Anzeige
6Auswahl des Frequenzbandes
7Modulationsart
8Kanal 19 Schalter
9Mikrofonbuchse (6-polig)
10 PTT-Taste
AStromversorgung
BAntennenanschluß (SO-239)
CAnschluß für externen Lautsprecher (8W, Æ 3,5 mm)
2
Ihr sta o xm 3003e 12/24V auf einen Blick
2579
TX S/RF
AM F CH19
2579
FM OFF OFF
TX S/RF
OFF
VOL SQ RF GAIN
M
3
Produkt eschrei ung
Bestimmungsgemäßer Ge rauch
stabo xm 3003e 12/24V ist ein CB-Mobilfunkgerät für den Einbau
in Lastkraftwagen oder Personenkraftwagen Mit einem geeigneten
Netzteil kann das Gerät auch als Feststation genutzt werden Sie
haben sich damit für ein komfortables Spitzengerät entschieden,
welches über zahlreiche Funktionen verfügt:
Funktionen
12V/24V-Betrieb ohne Umschalten
energieeffizienter 24V-Betrieb ohne zusätzliche Wärmeentwicklung
ASC automatische Rauschsperre (ein weltweites Patent von PRESIDENT)
6 umschaltbare Frequenztabellen
RF-gain (HF-Verstärkung), einstellbar
Direktschaltung für Kanal 19
Multifunktions-LED-Anzeige
mit S-Meter, Power-Meter, Status- und Kanalanzeige
6-polige Mikrofonbuchse
Buchse für externen Lautsprecher (3,5 mm)
robustes Trucker-Mikrofon (Elektret)
Wichtige Informationen
Sicherheitshinweise
lTrägern von Herzschrittmachern wird dringend empfohlen zu-
nächst einen Arzt zu fragen, ob grundsätzlich Bedenken gegen
die Nutzung eines Funkgeräts bestehen bzw welche Verhal-
tensregeln dabei zu beachten sind
lBerühren Sie auf keinen Fall während des Sendens die Antenne!
lMachen Sie sich, bevor Sie das Gerät im Fahrzeug nutzen,
unbedingt mit den Funktionen und der Bedienung vertraut!
Lassen Sie sich auf keinen Fall durch die Bedienung des Geräts
oder durch Funkgespräche vom Verkehrsgeschehen ablenken!
lSenden Sie nie ohne angeschlossene Antenne!
lÖffnen Sie nie das Gehäuse eines Funkgeräts oder des Zube-
hörs und führen Sie keine Änderungen durch Lassen Sie Re-
paraturen ausschließlich von qualifizierten Personen vornehmen
Veränderungen oder Eingriffe am Funkgerät ziehen automatisch
ein Erlöschen der Betriebserlaubnis nach sich, es entfällt zudem
Ihr Garantie-Anspruch!
lVerhindern Sie, dass Kinder mit dem Funkgerät, Zubehörteilen
oder dem Verpackungsmaterial spielen
lNutzen Sie das Gerät nicht, wenn Sie Schäden am Gehäuse
oder an der Antenne entdecken: setzen Sie sich mit einer
Fachwerkstatt in Verbindung
lSchützen Sie Ihr Funkgerät und das Zubehör vor Nässe, Hitze,
Staub und starken Erschütterungen Vermeiden Sie Betriebs-
temperaturen unter -10°C oder über +50°C
4
Gesetzliche Vorga en
Betrie von CB-Funkgeräten:
In Deutschland ist dieses Gerät anmelde- und gebührenfrei
In anderen Ländern gelten jedoch ggf abweichende Bestimmungen:
informieren Sie sich vor Nutzung des Geräts im Ausland über die
aktuell geltenden nationalen Vorschriften! Beachten Sie die ent-
sprechenden Bestimmungen sowie eine etwaige Anmeldepflicht
Sie riskieren sonst empfindliche Bußgelder oder gar die Beschlag-
nahme Ihres Funkgeräts!
Ein au eines Funkgeräts in ein KFZ:
Bei fast allen Kraftfahrzeugen legt der Hersteller Einbauvorschriften
für Funkgeräte und Antennen fest: erkundigen Sie sich deshalb
bei Ihrem Autohändler nach den entsprechenden Herstellervor-
schriften für Ihr Fahrzeugmodell Beachten Sie beim Einbau unbe-
dingt diese Vorgaben, da sonst die Betriebserlaubnis für Ihr Fahr-
zeug erlöschen kann!
Nutzung von Sprechfunk im Fahrzeug:
Während der Fahrer eines Kraftfahrzeugs Mobiltelefone nur mit
einer Freisprecheinrichtung bzw bei ausgeschaltetem Fahrzeug-
motor nutzen darf, sieht die deutsche StVO ausdrücklich eine
Ausnahme für Funkgeräte vor (erkundigen Sie sich vor Fahrten
ins Ausland über ggf abweichende Vorschriften!) Benutzen Sie
Ihr Gerät jedoch nur, wenn es die Verkehrslage erlaubt (siehe
auch Sicherheitshinweise)!
Lieferumfang
CB-Funkgerät
Elektret-Mikrofon
Montagebügel und Befestigungsschrauben
Bedienungsanleitung
Installation
Montage im Auto
a) Beachten Sie die Anweisungen Ihres KFZ-Herstellers
) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen
ohne Probleme durch das Fahrzeug führen lassen Kabel nicht in
der Nähe der Heizung führen!
c) Befestigen Sie an geeigneter Stelle den Montagebügel (1)
(s Abb ) mit den selbstschneidenden Schrauben (2) (Durchmesser
des Bohrloches: 3,2 mm) Vergewissern Sie sich vorher, ob durch
die Befestigung keine Leitungen innerhalb des Autos beschädigt
werden! Der Montagebügel sollte an einer passenden Stelle an-
gebracht werden, die einen festen, sicheren und möglichst
erschütterungsfreien Sitz des Funkgerätes erlaubt
d) Wählen Sie für die Mikrofonhalterung einen Platz, an dem Sie
das Mikrofon immer griffbereit zur Hand haben und an dem sein
Verbindungskabel zum Funkgerät nicht stört
Hinweis: Wenn für den Einbau des Funkgerätes so wenig Platz
zur Verfügung steht, daß der Lautsprecher (am Boden des Funk-
gerätes) in seiner Abstrahlung behindert wird, sollten Sie einen
externen Mobil-Lautsprecher aus dem stabo Zubehörprogramm
montieren Dieser wird an die Buchse EXT SP (C) auf der Rückseite
des Funkgerätes angeschlossen, wobei der interne Lautsprecher
automatisch abschaltet
5
Anschluss der Antenne
Wahl der Antenne:
Auch im CB-Funk gilt: je besser die Antenne, desto grösser die
Reichweite der Station
Treffen Sie die entsprechende Wahl nach den folgenden Empfeh-
lungen!
Mo ilantenne:
Es gibt abgestimmte und abstimmbare Antennen
Abgestimmte Antennen sollten nur auf einer großen Metallunter-
fläche montiert werden, beispielsweise auf dem Wagendach oder
auf dem Kofferraumdeckel
Sorgen Sie hierbei für eine kurze Verbindung nach Masse
Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muß
hierzu das Blech plan geschmirgelt werden, damit Befestigungs-
schraube und Dichtung gut sitzen!
Führen Sie das Koaxialkabel ohne Knicke und nicht über scharfe
Stellen (ansonsten: Kurzschluß-Gefahr!)
Befestigen Sie das Antennenkabel am Anschluß (B)
Feststations-Antenne:
Mit einer Feststations-Antenne erreichen Sie mit Ihrem Funkgerät
die maximale Reichweite Bei Außenantennen müssen Sie unbe-
dingt die einschlägigen VDE-Bestimmungen (Blitzschutz!), der
Statik und des Baurechtes beachten! Am besten,Sie lassen die
Antennenanlage in diesem Fall von einem Fachmann montieren!
Im stabo-Zubehörprogramm finden Sie eine Auswahl auch von
Feststations-Antennen
Anpassen der Antenne
Senden Sie auf keinen Fall ohne Antenne, da das zur
Zerstörung des Gerätes führt.
Anpassung der Antenne bedeutet, dass Ihre Antenne auf den
Ausgangswiderstand des Senders, nämlich 50W, angepasst wird
Der tatsächliche Wellenwiderstand der Antenne hängt nicht nur
von ihrer Länge, sondern auch von der Umgebung ab, in der sie
montiert ist Daher kann der Hersteller nur eine grob abgestimmte
Antenne liefern Sie wird in der Regel so gebaut, dass immer
genügend Spielraum für einen Abgleich auf die bestehenden
Verhältnisse bleibt In der Praxis bedeutet das, dass eine neue
Antenne meist zu lang ist
Zur Anpassung schleifen Sie zwischen der stabo xm 3003e 12/24 V
und der Antenne eine VSWR-Messbrücke (z B President TOS-1,
Art-Nr 50004) ein und verkürzen oder verlängern die Antenne
nach den Angaben des Herstellers so, dass das VSWR auf Ihrem
Lieblingskanal oder einem der mittleren Kanäle möglichst klein
wird Dazu stellen Sie FM-Modulation ein, um bei der Messung
immer mit konstanter Sendeleistung zu arbeiten
Sie sollten auf jeden Fall einen Wert von 1:2,0 erreichen Es hat
allerdings bei Mobilbetrieb wenig Sinn, unbedingt einen Wert von
6
7
zum Anlasser
Masse
zum
chassis
1:1 einstellen zu wollen, da andere Umgebungen, Veränderungen
im Kabel etc diesen Wert ohnehin wieder verändern können Sie
sind jedoch gut beraten, die Anpassung regelmäßig zu überprüfen,
da ein schlechter Wert auf Probleme mit Steckern und Kabel
hinweist
Stromversorgung
Ihr Funkgerät wird mit einer Gleichspannung von max 26,4 Volt
versorgt Es ist mit einem Verpolungsschutz ausgestattet
Vergewissern Sie sich trotzdem vorher der richtigen Polarität!
Eine Verpolung führt zur Zerstörung Ihres CB-Funkgerätes.
Die Versorgungsspannung darf 30 V auf keinen Fall überschreiten
Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen
modernen Autos
Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei
älteren Wagen kann auch der Pluspol auf Masse liegen Fragen
Sie im Zweifelsfall Ihre Fachwerkstatt!
Nachdem Sie sich hinsichtlich Spannung und Polarität versichert
haben, gehen Sie wie folgt vor:
a) Ihr Funkgerät wird mit einem Kabel zur Stromversorgung (A)
geliefert, in das eine 2 A Sicherung eingeschleift ist Schließen
Sie die freien Enden des Stromversorgungskabels mit entspre-
chenden Klemmen direkt an der Batterie an:
Rot = Pluspol, Schwarz = Minuspol (Masse)
b) Schließen Sie das Kabel direkt an der Fahrzeugbatterie an Bei
einem Anschluß z B am Zigarettenanzünder würde das Funk-
gerät nach Ausschalten der Zündung sonst nicht mit der hierfür
notwendigen Pufferspannung versorgt werden
c) Verlegen Sie das Stromversorgungkabel so im Auto, daß es
möglichst wenig Störungen von der Zündanlage aufnehmen
kann
ACHTUNG: Falls die Sicherung im Stromversorgungskabel durch-
brennt: a) Ursache finden und beseitigen, b) nur durch eine Siche-
rung mit ebenfalls 2 A ersetzen!
Schalten Sie das Gerät immer aus, bevor Sie das Fahrzeug ver-
lassen, damit Sie beim nächsten Mal nicht eine leere Batterie
vorfinden
Externer Lautsprecher
Das stabo xm 3003e 12/24 V ist auf der Rückseite mit einem An-
schluss (C) für einen externen Lautsprecher mit 8 W Impedanz
ausgerüstet
Sie können zur Verbesserung der Wiedergabe einen Lautsprecher
mit einem 3,5 mm-Mono-Klinkenstecker anschließen Montieren
Sie den Lautsprecher so, dass er bei einem möglichen Unfall Sie
oder Ihre Mitfahrer nicht verletzen kann
Mikrofonanschluss
Schließen Sie das mitgelieferte Mikrofon an dem Mikrofonanschluss
links auf der Vorderseite des Gerätes an Achten Sie darauf, dass
die Aussparung am Stecker nach unten zeigt Sie können an
diesem Anschluss auch ein Packet-Radio-Modem (TNC) betreiben
Länderprogrammierung (6)
Die stabo xm 3003e 12/24 V verfügt über sechs verschiedene
Kanalkonfigurationen
In Deutschland ist dieses Gerät anmelde- und ge ührenfrei.
Bevor Sie Ihr Funkgerät im Ausland nutzen, machen Sie sich bitte
mit den Vorschriften der betreffenden Länder vertraut und beachten
Sie eine etwaige Anmeldepflicht
Freuenzband und Sendeleistung Ihres Gerätes müsssen mit den
nationalen Richtlinien des Landes übereinstimmen, in dem es
benutzt wird
1) anmelde- und gebührenfrei in BE CH CY DE DK EE IS LT
LU NO PT SE
anmelde- und gebührenpflichtig in ES IT
2) ausschließlich in PL erlaubt
3) anmelde- und gebührenfrei in DE CZ
4) Benutzung freigegeben in allen CEPT-Staaten
in einzelnen Ländern besteht Anmeldepflicht
5) ausschließlich in GB erlaubt
6) in Indien erlaubt
8
40 FM (4W), 40 AM (4W)1)
40 FM (4W), 40 AM (4W)2)
mit einem Trägerversatz von -5 KHz
80 FM (4W), 40 AM (4W)3)
40 FM (4W)4)
40 FM (4W) CEPT 5)
40 FM (4W) MPT 1382
27 FM (4W), 27 AM (4W)6)
Kanäle:
9
Die ausgewählte Kanalkonfiguration wird Ihnen beim Einschalten
des Gerätes für drei Sekunden anstelle des Kanals angezeigt
Um die Konfiguration zu wechseln, gehen Sie bitte wie folgt vor:
1 Schalten Sie das Funkgerät aus
2 Schieben Sie den Programm-Schalter (6) in die F Position
3 Schalten Sie das Funkgerät wieder ein
In der Kanalanzeige wird jetzt die bisher benutzte Kanalkonfi-
guration blinkend angezeigt
4 Wählen Sie jetzt mit dem Kanalschalter eine der sechs Konfigu-
rationen aus
5 Schieben Sie den Programm-Schalter (6) in die OFF Position
6 Schalten Sie das Gerät aus und wieder ein
Zur Kontrolle wird jetzt die neue Kanalkonfiguration für die nächsten
drei Sekunden angezeigt Danach ist das Gerät mit der neuen
Kanalkonfiguration betriebsbereit
Bedienung
Die Bedienung des stabo xm 3003e 12/24 V ist praktisch selbst-
erklärend Nach Fertigstellung aller Anschlüsse schalten Sie Ihr
CB-Funkgerät an dem linken Drehschalter (OFF/VOL) ein, der
auch die Lautstärke reguliert Jetzt sollte für drei Sekunden der
Ländercode und danach ein Kanal angezeigt werden Leuchtet
die Anzeige nicht, so überprüfen Sie die Stromversorgung und die
Sicherung Aus dem Lautsprecher müsste Rauschen zu hören
sein Ist dies nicht der Fall, so prüfen Sie, ob das Mikrofon ange-
schlossen ist, und drehen den mittleren Drehregler (SQL/ASC )
entgegen dem Uhrzeigersinn, bis Rauschen zu hören ist Der RF-
Gain Regler sollte sich im Rechtsanschlag befinden
Empfang
Kanalwahl (4)
Mit dem rechten großen Drehknopf (4) können Sie den gewünsch-
ten Kanal einstellen, auf dem Sie hören möchten Dann sollte bei
angeschlossenem Mikrofon und mittlerer Lautstärke der Squelch-
Regler (2) (SQL/ASC) so eingestellt werden, dass bei angeschlos-
sener Antenne Rauschen zu hören ist
Rauschsperre (Squelch) (2)
Jedes Funkgerät, und somit auch das stabo xm 3003e 12/24 V,
besitzt eine Schaltung zur Rauschunterdrückung (Squelch), die
bei fehlendem oder zu schwachem Signal die Wiedergabe
unterdrückt Der Signalpegel, bei dem die Schaltung eingreift, wird
mit dem SQL/ASC-Regler (2) eingestellt Drehen nach links
verringert, Drehen nach rechts erhöht diesen Pegel
Bei wechselnden Empfangsbedingungen, wie im Mobilbetrieb,
kann ein häufiges Nachregeln erforderlich sein
ASC (Automatic Squelch Control) (2)
Bei der ASC handelt es sich um eine patentierte Schaltung der
Groupe President Electronics SA Frankreich Diese Schaltung
wertet den sogenannten Rauschabstand (Verhältnis von Nutzsignal
zu Störsignal) aus Das Nutzsignal wird nur dann zum Lautsprecher
durchgeschaltet, wenn es empfangswürdig, d h annähernd rausch-
frei ist Ein ständiges Nachregeln wie bei der feldstärkeabhängigen
Rauschsperrenschaltung entfällt daher, was der Verkehrssicherheit
zu Gute kommt Die ASC ist bei AM und FM einsetzbar Sie ist
aktiviert, wenn sich der Rauschsperrenregler im Linksanschlag
befindet
RF-Gain Regler (3)
In der Modulationsart AM kann es zu Verzerrungen kommen, wenn
der Signalpegel (S-Wert) zu hoch ist Benutzen Sie dann den RF-
Gain Regler, um die Verstärkung zu verringern
Modulationsart (7)
In den Programmstellungen 40/40 und 80/40 können Sie nicht nur
in FM, sondern auch in AM arbeiten Welchen der beiden Modu-
lationsarten Sie den Vorzug geben, hängt von Ihren Funkpartnern
und Ihren eigenen Wünschen ab Denken Sie aber an die in vielen
Ländern bestehende Anmeldepflicht bei AM-Betrieb!
Allgemein gilt, dass frequenzmodulierte Signale (FM) weniger
gegen Störungen von Zündfunken, etc empfindlich sind als
amplitudenmodulierte Signale (AM) Hören Sie ein unverständli-
ches, verzerrt klingendes Signal im Lautsprecher, so probieren
Sie es am besten in der anderen Modulationsart zu empfangen
Um die Modulationsart zu wechseln, betätigen Sie den linken der
drei Schiebeschalter (AM/FM)
Kanal 19 (8)
Direktschaltung auf Kanal 19 Durch Hochschieben des Schalters
auf die Einstellung CH19 schaltet das Gerät direkt auf Kanal 19
Durch Herunterschieben des Schalters befinden Sie sich wieder
auf dem zuvor eingestellten Kanal
Bitte beachten Sie beim Umschalten die eingestellte Modulationsart
Signalstärke (5)
Links neben der Kanalanzeige sehen Sie eine Balkenanzeige Sie
zeigt bei Empfang die Signalstärke in S-Stufen an Es werden die
S-Werte 2,5,7 und 9 angezeigt Werte über S9, 9+10 und mehr
werden als S9 angezeigt Es handelt sich dann um sehr starke
Signale, meist von einer benachbarten Station
10
Autres manuels pour xm 3003e
1
Table des matières
Langues :
