Bildspeicher

Das Multi-Telefon mit Farbmonitor

ist mit einem Bildspeicher ausge-

stattet. Der Bildspeicher ist nur in

Funktion, wenn er von Ihrem

Elektroinstallateur aktiviert wurde.

Alle Besucherbilder werden mit

Datum- und Uhrzeit gespeichert.

Es können bis zu 28 Bilder im

Gerät gespeichert werden. Ist der

Speicherplatz im Gerät erschöpft,

wird immer das älteste Bild über-

schrieben. Nach einem Strom-

ausfall sind gespeicherte Bilder im

Haus-Telefon gelöscht.

Tastenbelegung Monitor

Die Bedienung des Monitors

erfolgt über eine 5-Wege Taste.

Mit der Eingabe-Taste wirdder

Monitor eingeschaltet oder eine

ausgewählte Funktion bestätigt.

Mit den Steuer-Tasten findet die

Navigation innerhalb der Menü-

ebenen statt.

Eingabe-Taste Steuer-Tasten

Türruf annehmen

Die Klingeltöne für Haustür und

Wohnungstür unterscheiden sich.

Wenn ein Besucher die Türklingel

drückt, klingelt das Telefon und die

Taste Stummschaltung blinkt.

Sie können das Gespräch innerhalb

von 1 Minute nach dem letzten

Klingeln annehmen.

Türöffner betätigen

Wenn Sie die Türöffner-Taste drü-

cken, wird die Tür für 3 Sekunden

geöffnet, von der zuletzt geklingelt

wurde.

Licht anschalten

Wenn Sie die Licht-Taste drücken,

wird die Beleuchtung eingeschal-

tet, wenn Ihr Elektroinstallateur

diese angeschlossen hat.

Klingel stumm schalten

Durch kurzes Drücken der Taste

Stummschaltung werden alle

Klingeltöne ab- und wieder

angeschaltet; als Hinweis auf die

Stummschaltung leuchtet die Taste

rot. Wenn ein Besucher an der Tür

klingelt, solange das Telefon

stumm geschaltet ist, blinkt die

Taste.

Klingeltonlautstärke

Die Klingeltonlautstärke kann mit

einem Poti unter der Schrifteinlage

verändertwerden. (Bild Seite xx)

Tastenbelegung

Die Funktion der Tasten ist

abhängig von der eingestellten

Konfiguration. Für weitere Infor-

mationen wenden Sie sich bitte an

Ihren Elektroinstallateur.

Deutsch

Die Steuer-Tasten können je nach

Anzeige des Monitors mit unter-

schiedlichen Funktionen belegt

sein. Die Funktion der Tasten ist in

der untersten Zeile des Monitors

eingeblendet.

Bildspeicher-Taste

Sind neue Bilder gespeichert,

leuchtet am Telefon die Türöffner-

Taste. Durch Drücken der Eingabe-

Taste wird das zuletzt gespeicherte

Bild angezeigt. Wird die Taste

erneut gedrückt, ist das nächste

Bild zu sehen.

SD-Karte

Auf der Geräteoberseite kann

zusätzlich eine SD-Karte gesteckt

werden. Es können Karten von

32 MB bis 2 GB verwendet wer-

den, wobei je nach Größe der

Karte 32 bis 255 Bilder gespeichert

werden. Ein Bild benötigt

ca. 1 MB Speicherplatz. Die Bilder

werden als *.tif Datei mit einer

Auflösung von 640 x 480 Pixel

gespeichert. Die 28 letzten Bilder

werden immer im Gerät und auf

der Karte gespeichert. Wenn der

Speicherplatz der Karte erschöpft

ist, oder die maximale Anzahl von

255 Bildern erreicht ist, wird immer

das älteste Bild überschrieben.

Bei eingelegter Karte wird in der

obersten Zeile das Symbol der

SD-Karte angezeigt.

Folgende Anzeigen sind möglich:

SD-Karte korrekt erkannt

Initialisierung der SD-Karte

Karte fehlerhaft oder

schreibgeschützt

Schreib-/Lesevorgang

SD-Karte während des Schreib-

und Lesevorganges nicht entneh-

men. Die Formatierung einer SD-

Karte darf nur über die entspre-

chende Funktion des Telefon

erfolgen, um das korrekte Datei-

format (FAT 16) zu gewährleisten.

Mit einem Lesegerät für SD-Karten

können gespeicherte Bilder auf

einen Computer übertragen und

bearbeitet werden.

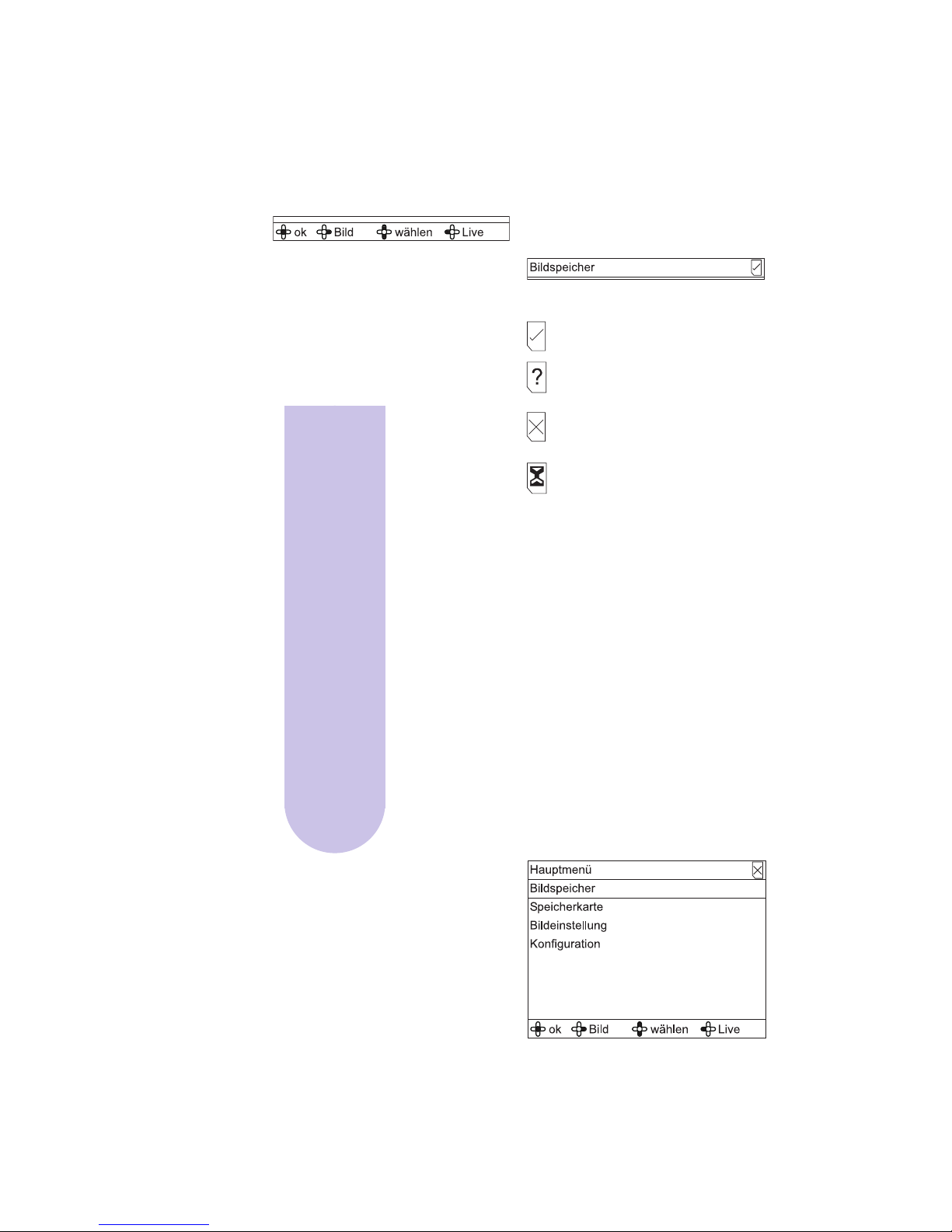

Hauptmenü

Um das Hauptmenü aufzurufen,

Eingabetaste drücken oder in der

untersten Zeile des Monitor mit

der Steuertaste Menü auswählen.

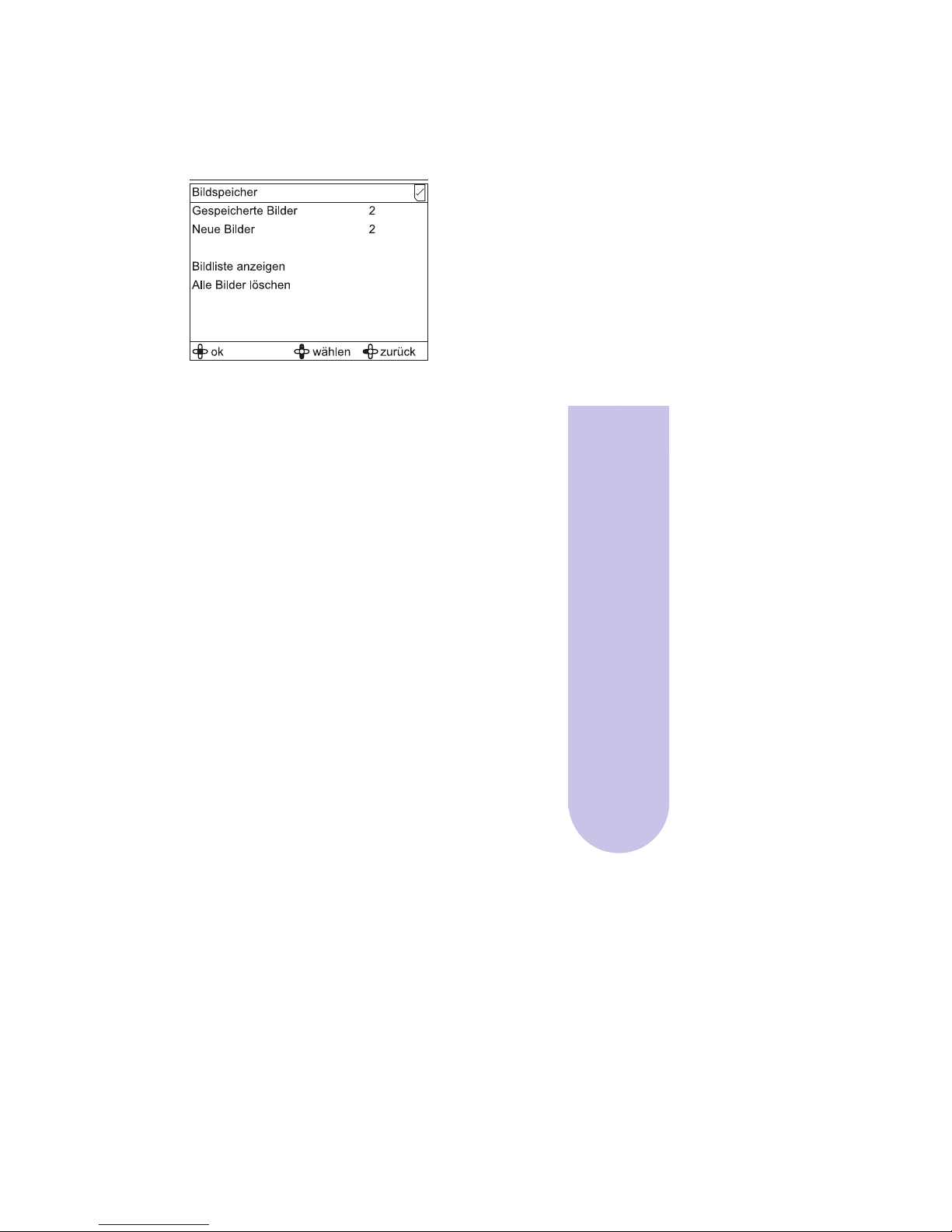

Bildspeicher

Information über die Anzahl

gespeicherter und neuer Bilder in

den oberen Zeilen.

•Bildliste anzeigen

Anzeige der im Gerät gespeicher-

ten Bilder. Neue Bilder sind mit

einem * Symbol markiert.

•alle Bilder löschen

Löschen aller im Gerät gespeicher-

ten Bilder.

Speicherkarte

•Bildliste anzeigen

Anzeige der auf der SD-Karte

gespeicherten Bilder.

•Speicherkarte formatieren

Die eingelegte SD-Karte wird

formatiert, alle Bilder auf der Karte

werden gelöscht.

•Bilder von Karte laden (max. 28)

Auf der SD-Karte gespeicherte

Bilder werden in den Gerätespei-

cher übertragen.

•alle Bilder auf SD-Karte speichern

Bilder im Speicher des Telefones

werden auf die SD-Karte gespei-

chert.

Gespeicherte Bilder unterliegen

dem Urheber-Gesetz. Bei der

Bearbeitung bitte beachten.

Bildeinstellung

•Helligkeit

in einem Bereich von 15-247

stufenlos einstellbar.

•Farbe

Farbsättigung in einem Bereich von

15-247 stufenlos einstellbar.

•Kontrast

Bildkontrast in einem Bereich von

15-247 stufenlos einstellbar.

•Darstellung Livebild

-Zoom immer ein

Das Livebild zeigt immer den

Zoom-Ausschnitt.

-Letzte Bildposition speichern

Das Livebild zeigt immer den

zuletzt gewählten Bildausschnitt.

-Zoom auf Bildmitte setzen

Der Bildausschnitt zeigt immer die

Bildmitte.

-Datum + Zeit im Livebild

Datum und Zeit werden im Bild

eingeblendet.

Konfiguration

•Sprache/Language

Auswahl der Sprache.

•Datum/Uhrzeit

Automatisch Sommer/Winterzeit

Einstellung Datum und Uhrzeit.

•Einschaltverzögerung

Monitor schaltet zeitverzögert ein.

•Speicherverzögerung

Bild wird zeitverzögert gespeichert.

•Ausschaltverzögerung

Monitor schaltet zeitverzögert aus.

•Service

Dieses Menü ist ausschließlich für

den Elektroinstallateur.

Menü verlassen

Der Monitor schaltet sich nach der

Ausschaltverzögerung aus.

Individuelle Belegung

Auf Seite 18 können individuelle

Funktionen für das Gerät doku-

mentiert werden.

Pflegehinweise

Reinigen Sie Ihr Telefon nur mit

einem mit milder Seifenlösung

angefeuchteten, weichen Tuch.

Trockene Reinigung, aggressive

Reiniger und Scheuermittel können

die Oberfläche beschädigen.

Service

Für die Gewährleistung gelten

die gesetzlichen Bestimmungen.

Der Austausch des Gerätes im

Servicefall erfolgt durch Ihren

Elektroinstallateur.

Accepting door calls

The ring tones for the front door

and apartment door are different.

When a visitor presses the door

bell, the telephone rings and the

mute button flashes.

The call can be accepted within 1

minute of the last ring tone.

Actuating the door release

When you press the door release

button, the door from which the

last call came is opened for 3

seconds.

Switching on the light

When you press the light button,

the lighting is switched on,

provided this has been connected

by your electrical installer.

Muting the bell

By briefly pressing the muting

button, all bell tones are switched

off and back on again; The button

lights up red to indicate the

muting status. When a visitor rings

at the doorbell, the button flashes

as long as the in-house telephone

is in the muted status.

Ring tone volume

The ring tone volume can be

changed using a potentiometer

underneath the inscription inlay.

(Picture page xx)

Assigning the button functions

The functions of the buttons

depend upon the set

configuration. For moredetailed

information, please contact your

electrical installer.

Video memory

The Multi Telephone with colour

monitor is equipped with a video

memory. The video memory is only

functional if activated by your

electrical installer. All visitor

pictures are saved with a date and

time. Up to 28 pictures can be

saved in the device. Once the

memory capacity has been used

up, the oldest picture is

overwritten each time a new

picture is taken. After a power cut,

pictures saved in the in-house

telephone are deleted.

Assigning the monitor buttons

The monitor is operated using a

5-way button. The Enter key is

used to switch on the monitor or

confirm a selected function.

The control buttons areused for

navigation within the different

menu levels.

Enter button Control buttons

English

The control buttons can be assigned

with different functions depending

on the monitor display. The

functions of the buttons are

indicated by a display superimposed

at the bottom edge of the monitor.

Video memory button

If new pictures have been saved,

the door release button lights up

at the telephone. Pressing the

Enter button causes the last saved

picture to be displayed.

If the button is pressed again, the

next pictureis displayed.

SD card

An additional SD cardcan be

inserted at the top of the device

which has a memorycapacity of

between 32 MB and 2 GB; in the

as-delivered status, a dummy card

is inserted to protect the unit from

dust. The memory card is used

•to extend the unit's internal

video memoryand

•to transmit the pictures to a PC

with the aid of the relevant

reading unit.

Also with a memory capacity of

more than 256 MB, the SD card is

able to store a maximum of 255

pictures in *.tif format with a

resolution of 640 x 480 pixel and a

file size of appr. 1 MB. When the

memory capacity is exhausted, or

the maximum number of pictures

has been saved, the oldest picture

is overwritten every time a new

one is taken. With the card

inserted, the SD card symbol is

displayed at the top of the screen.

The following displays are possible:

SD card correctly detected

Initializing SD card

Card faulty or write

protected

Write/Read process

Do not remove the SD card during

the write and read process.To

format the SD card, use the bus

telephone. If you wish to format it

at the PC, use the FAT16 format.

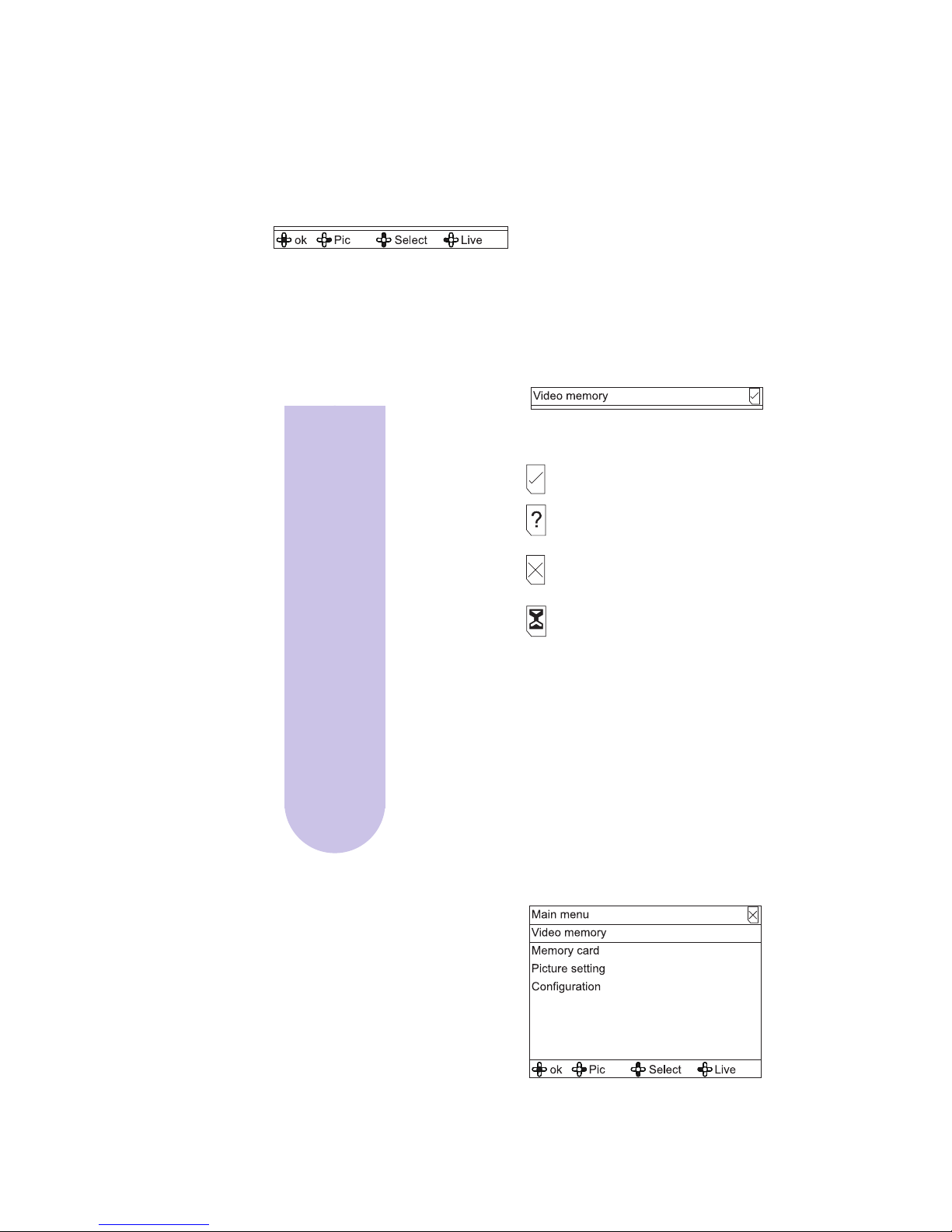

Main menu

Toaccess the main menu, press

the Enter button and select Menu

at the bottom line of the monitor

using the control button.

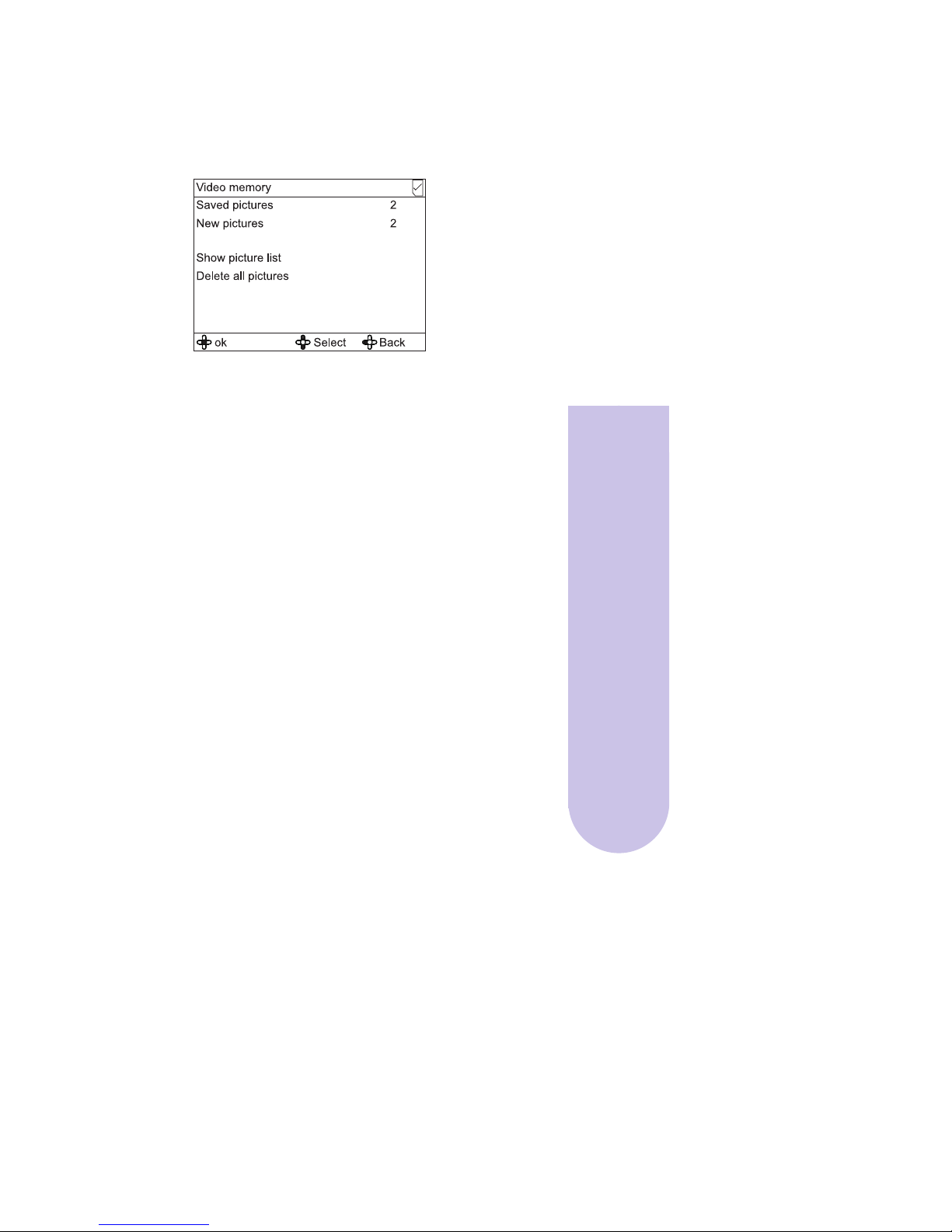

Video memory

Information on the number of

saved and new pictures at the top

of the screen.

•Display picture list

Display of the pictures stored in

the device. New pictures are

marked with a * symbol.

•Delete all pictures

Deletion of all pictures stored in

the unit.

Memory card

•Display picture list

Display of the pictures saved on

the SD card.

•Format memory card

The inserted SD card is formatted,

all pictures on the card

will be deleted.

•Load pictures from card

(max. 28)

Pictures saved on the SD card are

transmitted to the unit's internal

memory.

•Save all pictures on the SD card

Pictures in the telephone's memory

aresaved to the SD card.

Saved pictures aresubject to

the same copyright restrictions

as photographs.

Picturesetting

•Brightness

Steplessly adjustable within a

range of 15 – 247.

•Colour

Colour saturation can be steplessly

adjusted within a range of

15 – 247.

•Contrast

Picturecontrast can be steplessly

adjusted within a range of

15 – 247.

•Live picture display

-Zoom always on

The live picture is permanently set

to a zoom excerpt.

-Save last picture position

The live picture always shows the

last selected picture excerpt.

-Set zoom to centre picture

The picture excerpt always shows

the centre of the picture.

-Date + time in live picture

The date and time are

superimposed onto the picture.

Configuration

•Sprache/Language

Language selection.

•Date/time

Automatic summer time/winter time

Date and time setting.

•ON delay

The monitor switches on with a

time delay.

•Save delay

The picture is saved with a time

delay.

•OFF delay

The monitor switches offwith a

time delay.

•Servicing

This menu is reserved exclusively to

the electrical installer.

Quit menu

The monitor switches off after the

set OFF delay time.

Individual assignment

On page 18, individual functions

can be documented for the device.

Careof your phone

Only ever use a soft cloth

dampened with a mild soap

solution to clean your telephone.

Drycleaning, aggressive cleaning

agents and abrasives can damage

the surface.

Servicing

Statutory warranty conditions

apply.

Exchange of the device in case of

servicing must be performed by

your electrical installer.

Prendre l'appel de porte

Les sonneries de la porte d'entrée

et de la porte de l'appartement

sont différentes. Lorsqu'un visiteur

appuie sur la sonnette de la porte,

le téléphone sonne et la touche de

désactivation du microphone

clignote.

Vous pouvez prendre la communi-

cation dans un délai d'une minute

àcompter de la dernière sonnerie.

Actionner la gâche

Lorsque vous appuyez sur la

touche de la gâche, la porte où

l'on a sonné en dernier s'ouvre

pendant 3 secondes.

Mettre la lumière

Lorsque vous appuyez sur la

touche lumière, l'éclairage se met

en service, si votre installateur-

électricien l'a branchée.

Désactiver les sonneries

Un bref appui sur la touche

désactivation a pour effet de

désactiver et de réactiver toutes les

sonneries; pour signaler la

désactivation, la touche s'éclaire en

rouge. Lorsqu'un visiteur sonne à

la porte pendant que le téléphone

est désactivé, la touche clignote.

Volume de la sonnerie

Le volume de la sonnerie peut être

modifié à l'aide d'un potentio-

mètrese trouvant sous l'insertde

marquage. (Figure, page xx)

Affectation des touches

La fonction des touches dépend de

la configuration qui a été réglée.

Pour tout renseignement

complémentaire, veuillez vous

adresser à votre installateur-

électricien.

Mémoire d'images

Le téléphone Multi avec moniteur

couleur est équipé d'une mémoire

d'images. La mémoire d'images

n'est en fonction que si votre

installateur-électricien l'a activée.

Toutes les images des visiteurs sont

mémorisées, avec la date et

l'heure. Jusqu'à 28 images peuvent

être mémorisées dans l'appareil.

Lorsque l'emplacement disponible

dans la mémoire de l'appareil est

épuisé, c'est toujours l'image la

plus ancienne qui est écrasée.

Après une panne de courant,

les images mémorisées dans le

téléphone intérieur sont effacées.

Affectation des

touches moniteur

Le moniteur s'utilise par

l'intermédiaired'une touche à

5voies. La touche entrée permet

de mettrele moniteur en marche

ou de valider une fonction

sélectionnée.

Les touches de commande

permettent de naviguer dans les

niveaux de menu.

Français

Autres manuels pour HTV 840-0

Table des matières

Langues :

Autres manuels SSS Siedle Système d'interphone

SSS Siedle

SSS Siedle Siedle Steel Manuel utilisateur

SSS Siedle

SSS Siedle Compact Select CSV 850 Series Manuel utilisateur

SSS Siedle

SSS Siedle BTLM 630-0 Manuel utilisateur

SSS Siedle

SSS Siedle Steel Camera 80 Manuel utilisateur

SSS Siedle

SSS Siedle CV 850-1-03 E Manuel utilisateur

SSS Siedle

SSS Siedle Siedle HTC 811-0 Manuel utilisateur

SSS Siedle

SSS Siedle NG 402-02 Manuel utilisateur

SSS Siedle

SSS Siedle Siedle Scope S 850-0 Manuel utilisateur

SSS Siedle

SSS Siedle NG 706-30-0 Manuel utilisateur

SSS Siedle

SSS Siedle CL 111 R-02 Series Manuel utilisateur

SSS Siedle

SSS Siedle Classic Camera 130 Manuel utilisateur

SSS Siedle

SSS Siedle Siedle BTS 850-0 Manuel utilisateur

SSS Siedle

SSS Siedle HTSV 811-0 Manuel utilisateur

SSS Siedle

SSS Siedle BVI 750-2 Instructions de montage

SSS Siedle

SSS Siedle SET CVB 850-1 E/W Manuel utilisateur

SSS Siedle

SSS Siedle BFS 850-02 Manuel utilisateur

SSS Siedle

SSS Siedle Comfort BTCV 850-03 W Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

SSS Siedle

SSS Siedle AFSV 870-0 Manuel utilisateur

SSS Siedle

SSS Siedle SET CAB 850-1 Manuel utilisateur

SSS Siedle

SSS Siedle HTA 811-0 Manuel utilisateur

SSS Siedle

SSS Siedle BTCV 850-02 Manuel utilisateur

SSS Siedle

SSS Siedle Basic VIB 150-0 Manuel utilisateur

SSS Siedle

SSS Siedle HTV 840-02 Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

Bticino

Bticino Classe 300 Manuel utilisateur

LG L5142 Manuel utilisateur
