Squier Standard Strat LH Manuel utilisateur

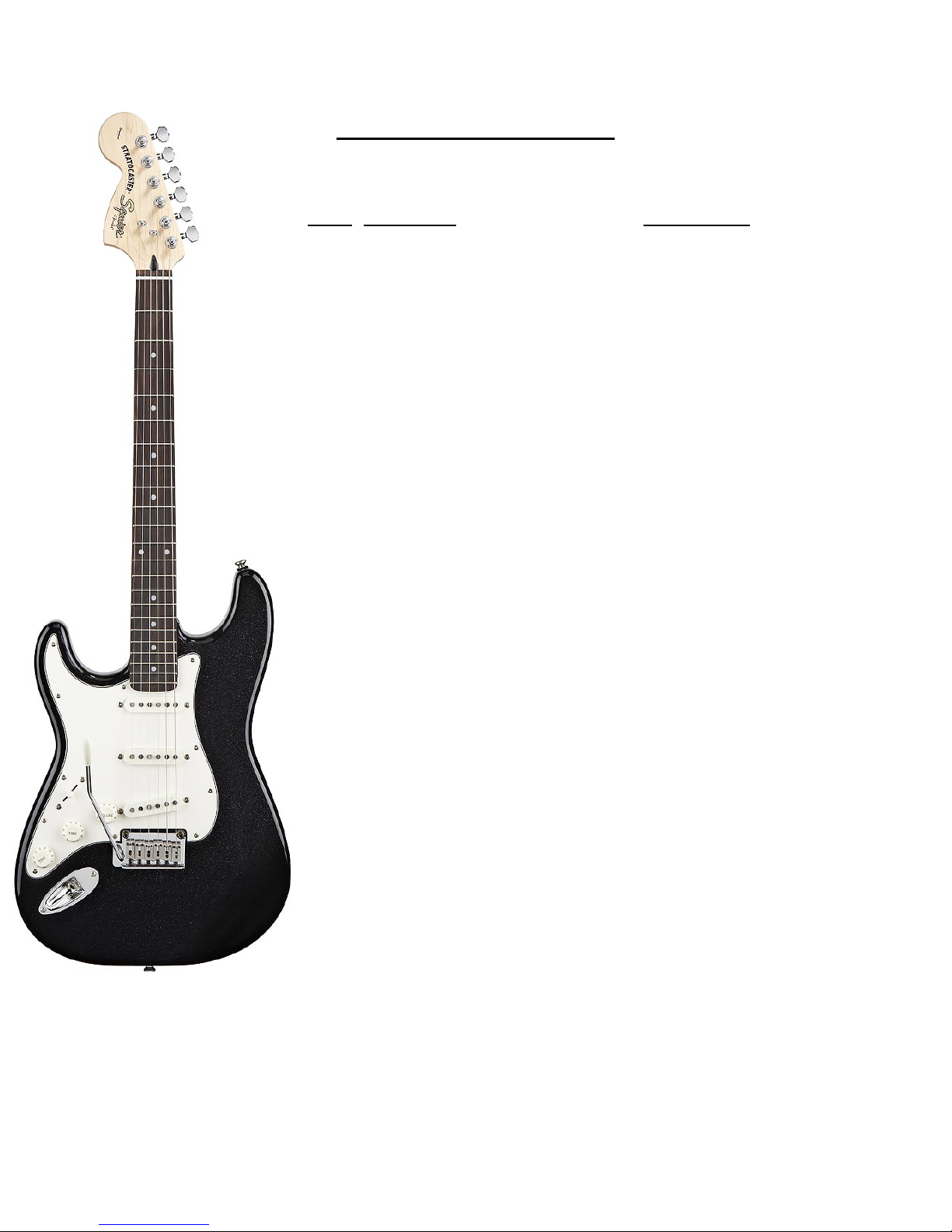

Squier Standard Strat LH

Rosewood m/n 0321620xxx

Loc # Description Part Number

1 Standard Tuners (set of 6) 007-7484-000

2 Bone Nut (blank) (2) 099-4920-000

3 Vintage String Guides (pack of 2) 099-4910-000

4 Strap Buttons (2) 099-4915-000

5 Pickguard (parchment) 007-7485-000

5 Pickguard (tortoise shell) 007-7486-000

5a Pickguard Screws (24) 099-4923-000

6 Neck Pickup 005-5381-000

7 Middle Pickup 005-5382-000

8 Bridge Pickup 005-5383-000

9 500K Split Shaft Pots 006-2383-000

10-11 500K Split Shaft Pots (ea) 006-2382-000

9-11a Volume/Tone Knob Set (white) 005-5424-000

12 5 Way Pickup Selector Switch 005-5412-000

12a Switch Tip (2) (white) 099-4940-000

13 Output Jack 007-4512-000

14 Jack Plate (chrome) 007-2893-000

15 Bridge Assembly 007-7487-000

15a Tremolo Arm (white tip) 007-4655-000

15b Tremolo Arm (parch tip) 007-7488-000

Last Revision Date: 8/28/2008

Page 1 of 3

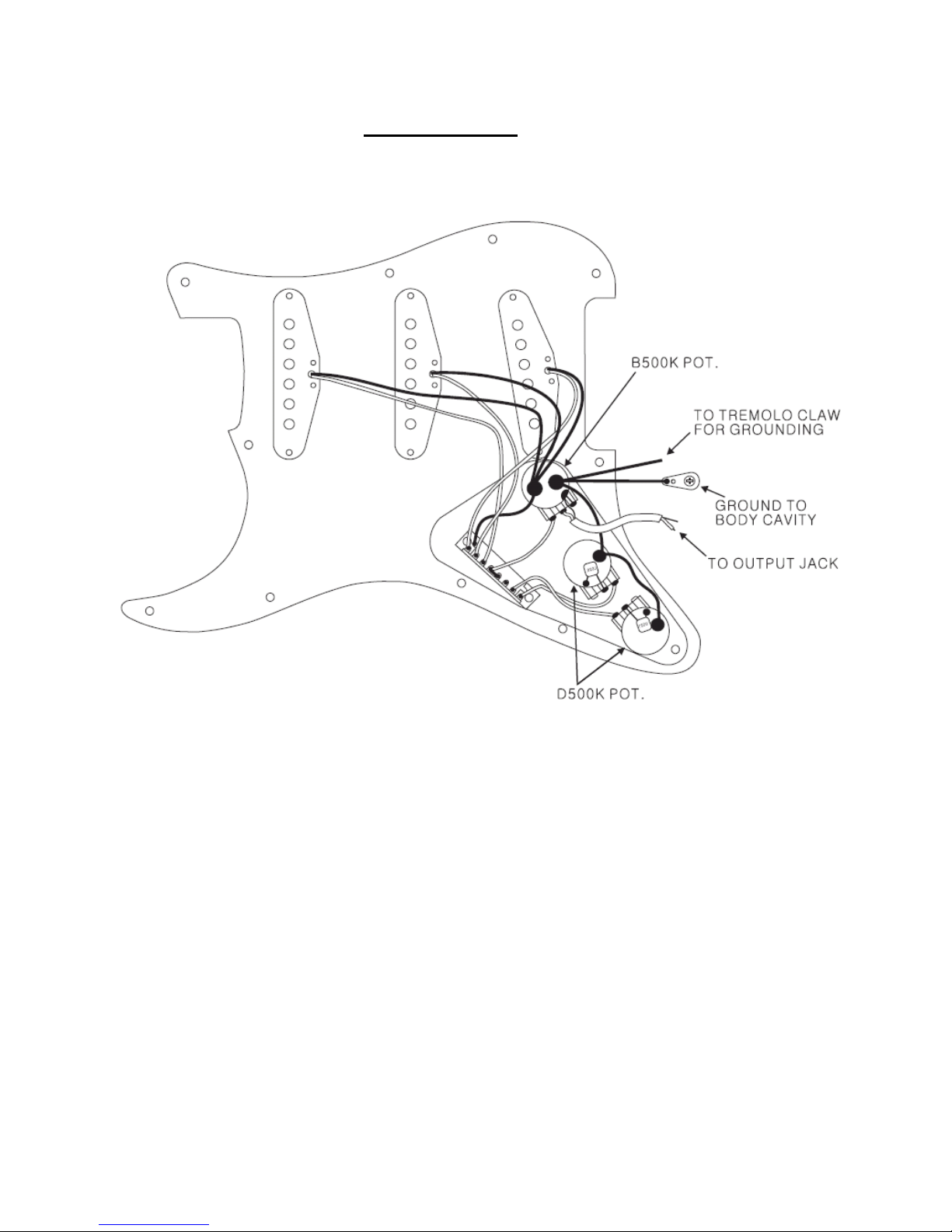

Wiring Diagram

Last Revision Date: 8/28/2008

Page 2 of 3

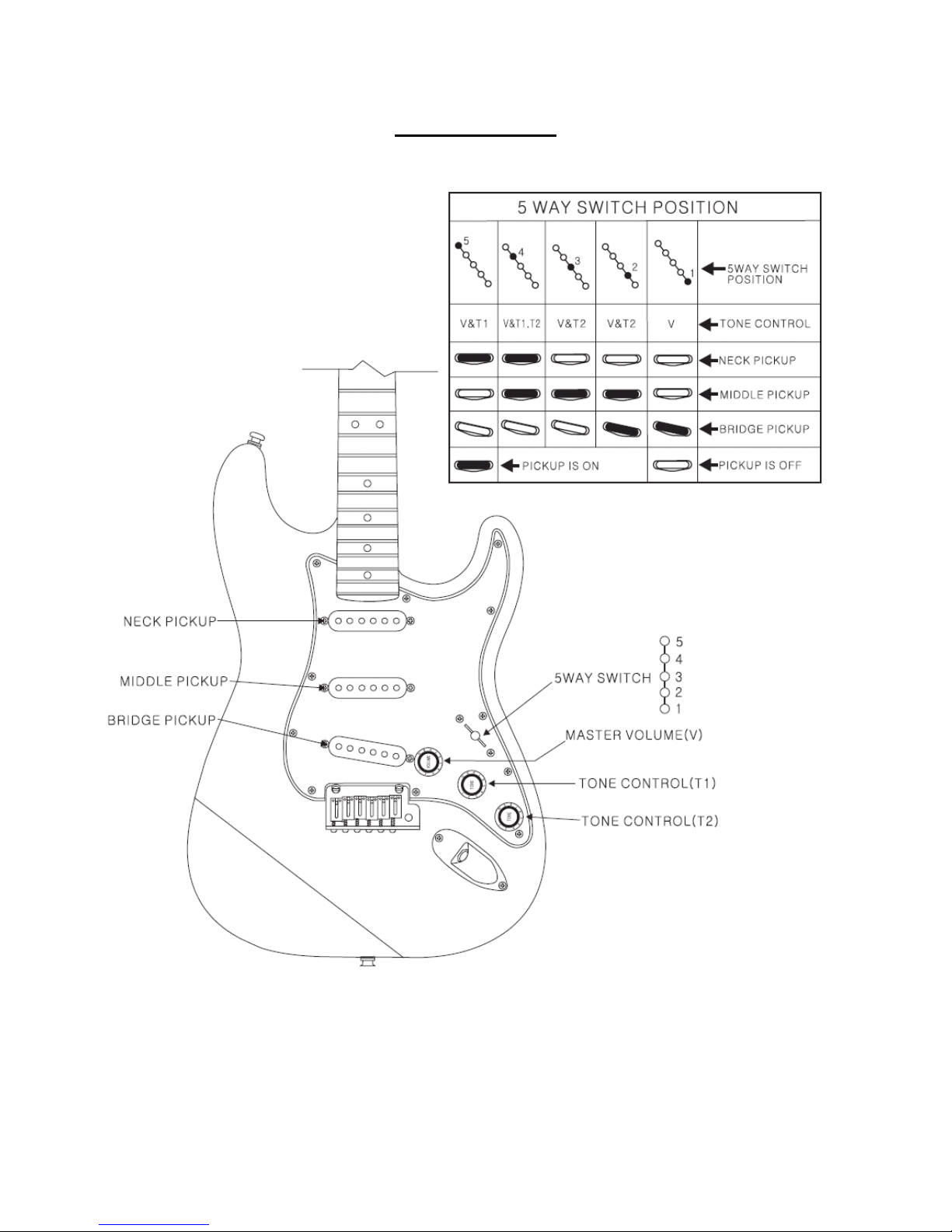

Control Function

Last Revision Date: 8/28/2008

Page 3 of 3
