4. Descrizione del funzionamento

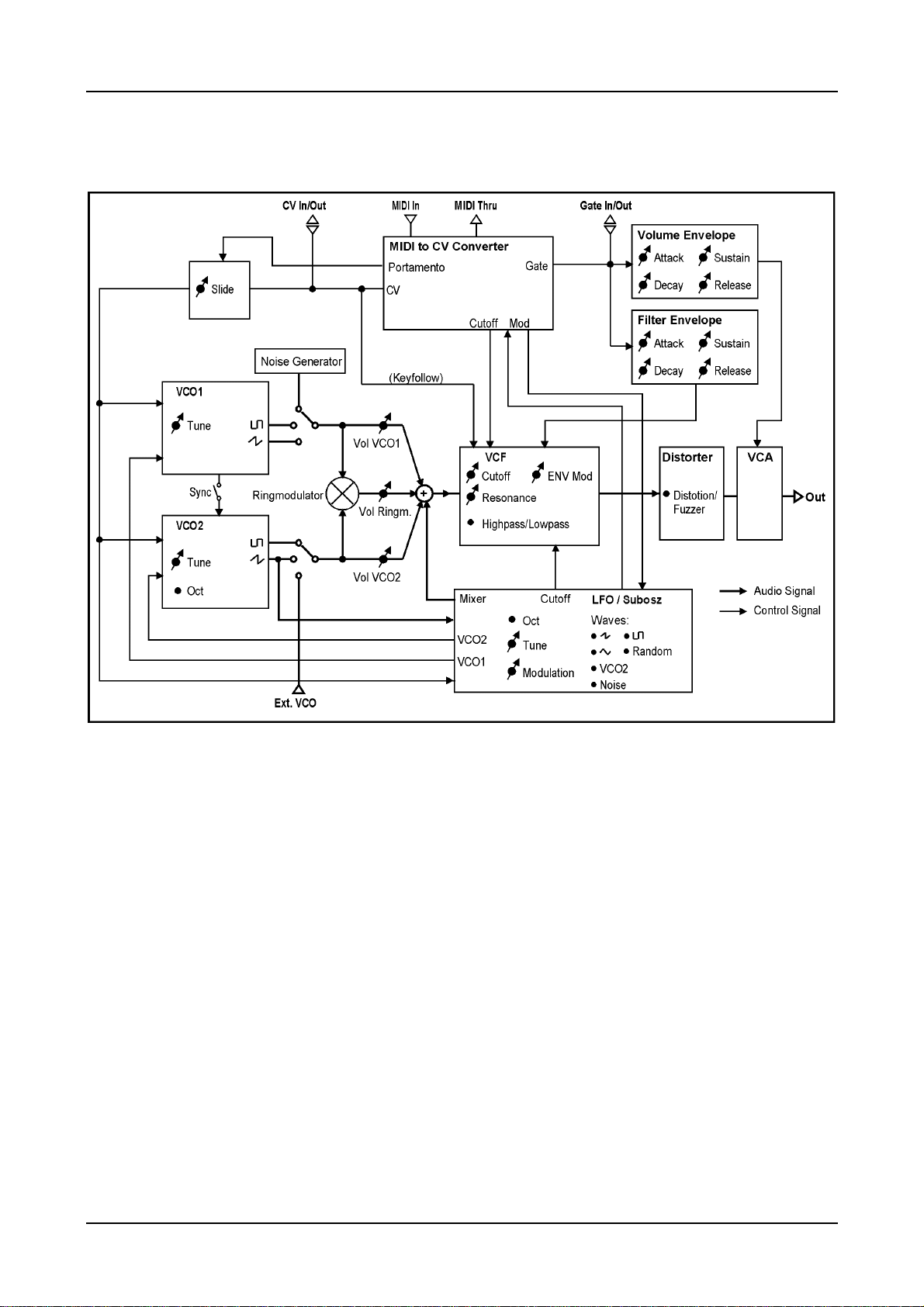

Il principio base a cui fa capo il Neptune è lo stesso collaudato sui sintetizzatori analogici dotati di
VCO, VCF, VCA, generatore di inviluppo e LFO. Questo principio è definito sintesi sottrattiva.
Per poter pilotare il Neptune via MIDI è stato aggiunto un convertitore da MIDI a CV che converte i
segnali MIDI in segnali analogici. Si possono così controllare via MIDI il VCO, il filtro così come i
generatori di inviluppo.
Il materiale base per la generazione sonora è fornito dal VCO (Voltage Controlled Oscillator)
(Oscillatore Controllato in Voltaggio) nella forma di un onda a dente di sega o quadra così come di un
rumore (per effetti come il vento o i tuoni).
Il VCO2 viene sincronizzato con il VCO1 attraverso il pulsante SYNC. Il suono assume interesse
quando il controllo di intonazione (TUNE) viene azionato (o modulato dal LFO), ne risulta infatti un
tipico “Sync-Sound”. Altri suoni possono essere utilizzati come materiale base attraverso l’ingresso
esterno (Ext. VCO).
Il ring modulator (modulatore ad anello) moltiplica i segnali prodotti dai due VCO e amplifica di
molto i battimenti (differenze di frequenze).
Nota: Quando il pulsante SYNC è premuto, non sono generati battimenti e quindi il ring modulator
non agisce.
Il controllo SLIDE (portamento) regola il tempo con cui l’intonazione passa da una nota all’altra,
agendo sia sui due VCO che sul suboscillatore. E’ possibile attivare e disattivare il portamento
attraverso il controllo 65.

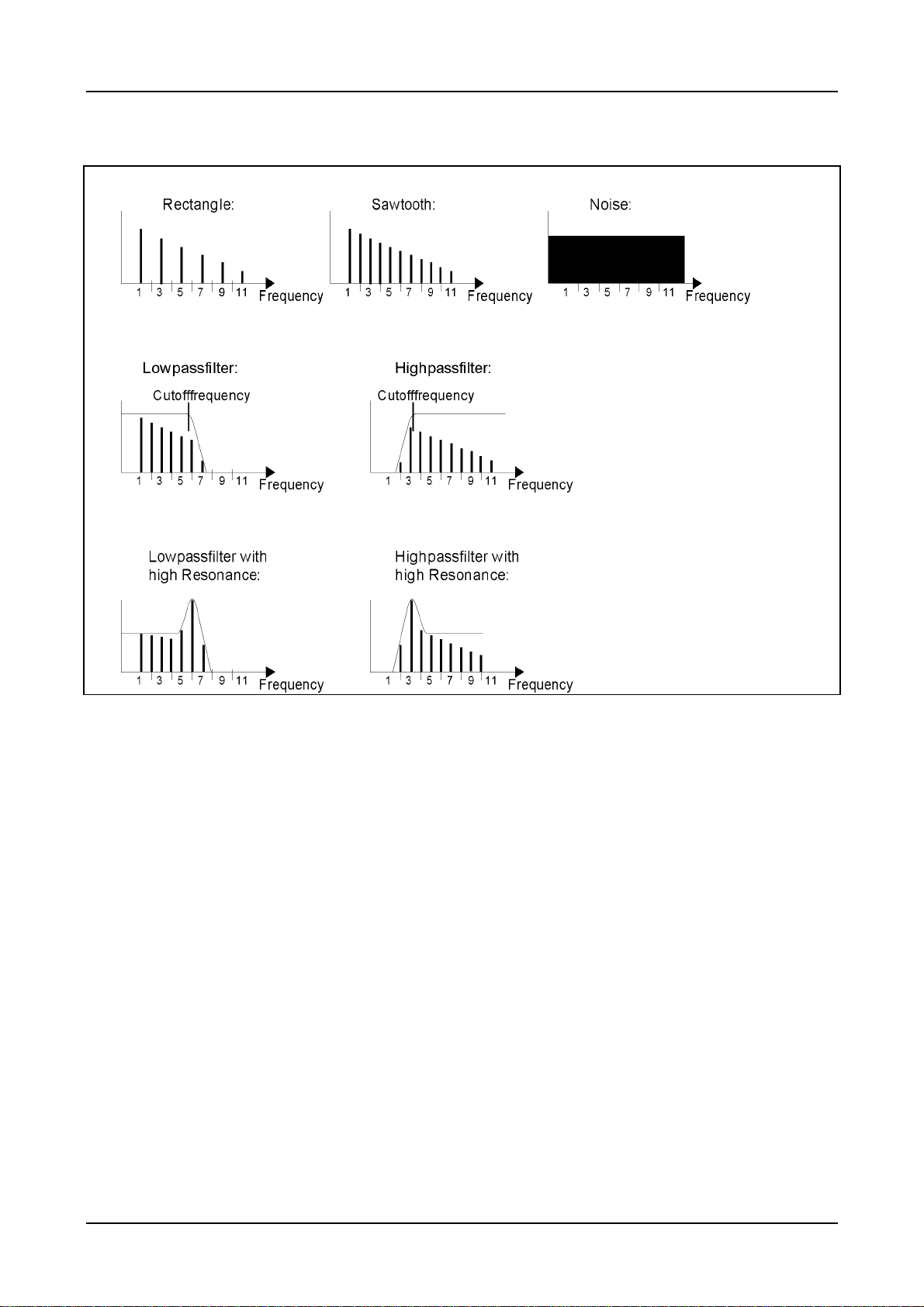

In seguito il segnale passa attraverso il fitro controllato in voltaggio (VCF=Voltage Controlled Filter),
dove certe gamme di frequenze sono soppresse. Il filtro passa basso (LP) fa passare le frequenze basse
e blocca le alte, il filtro passa alto (HP) al contrario fa passaare le frequenze alte e blocca le basse. La
frequenza a partire dal quale il segnale viene soppresso è definita cut-off (frequenza di taglio). Nel
Neptune la frequenza di taglio è definita da vari elementi:
1. CUTOFF controllo della frequenza di taglio
2. ENV MOD controllo dell’influenza dell’inviluppo sull frequenza di taglio
3. LFO
4. KEYFOLLOW (il voltaggio e’ relativo al tasto premuto, 1 ottava=1Volt)
Il controllo KEYFOLLOW è sempre al 100%. Ciò fa si che la frequenza di taglio incrementi sulle note
alte affinchè la banda di frequenze udibili rimanga sempre uguale. In più il filtro puo’ essere utilizzato
come se fosse un oscillatore, se la risonanza è regolata al massimo. La risonanza forma un ritorno
dall’uscita all’ingresso del filtro e causa un amplificazione delle frequenze vicine alla frequenza di
taglio.
n seguito il segnale giunge al distorsore che permette due diversi tipi di distorsione. Prima di uscire
dal Neptune il segnale arriva al VCA (Voltage Controlled Amplifier). Qui il segnale di ingresso viene
3
Neptune Synthesizer
