Speck 72 Manuel utilisateur

Model 72

Place pump flange over the motor.

Align the four flange holes with the

four motor holes. -SEE FIGURE 1

Install four bolts and washers into the

four holes of the pump flange. -SEE

FIGURE 2

Using a drill, tighten bolts in an ‘X’

pattern. Use a ratchet and check the

bolts to ensure tightness.-SEE FIGURE

3

Figure 1

Figure 2 Figure 3

Model 72

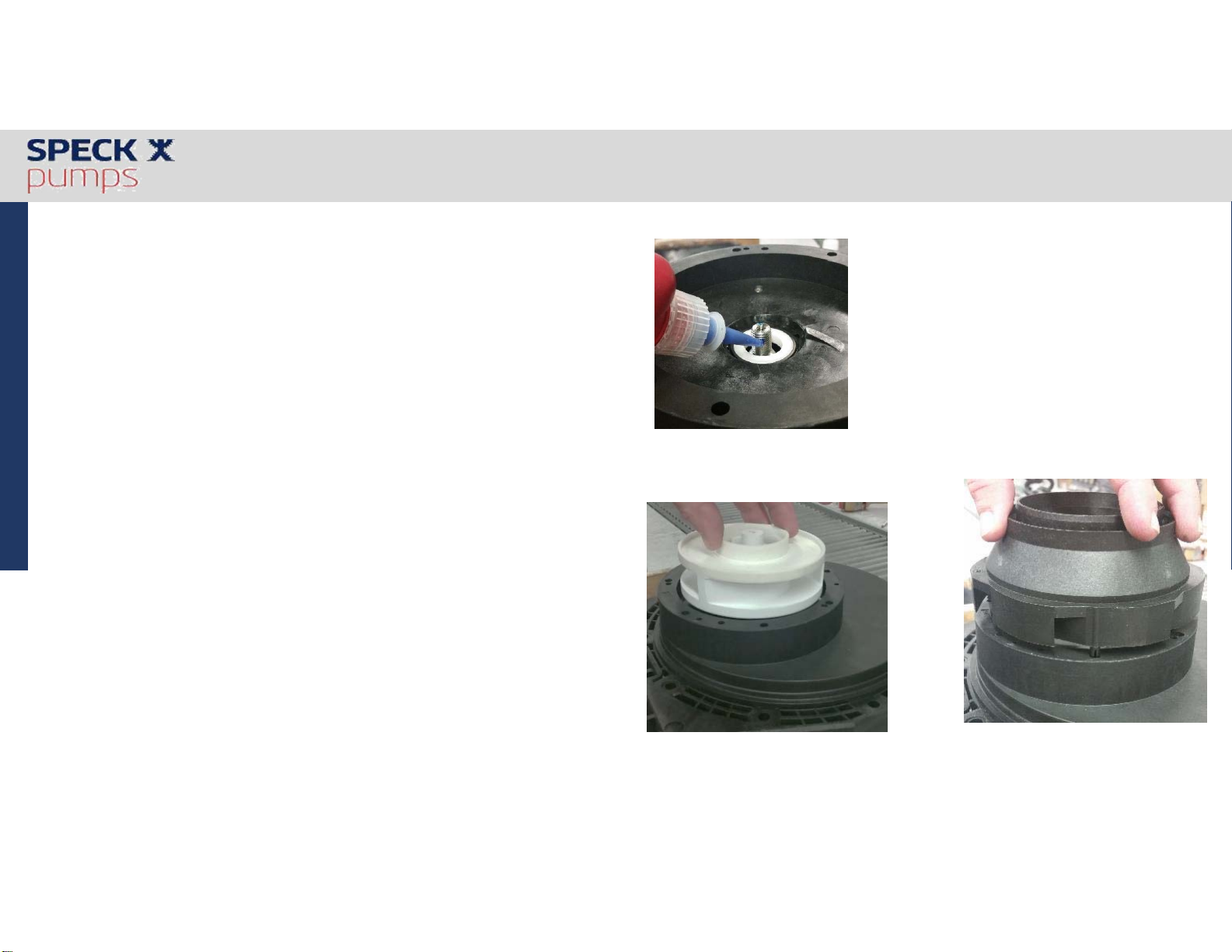

Place two small drops of loctite,

one on each side, on the motor

shaft threads. –SEE FIGURE 5

Spin the impeller onto the motor

shaft in a clockwise direction until

you feel the two sides of the seal

make contact. –SEE FIGURE 6

Install the diffuser by aligning the

pins at the base of the diffuser with

the corresponding holes in the seal

housing. Snap into place. –SEE

FIGURE 7

Figure 6

Figure 5

Figure 7

Model 72

Install the diffuser and casing o-

ring back into place. - SEE

FIGURE 8

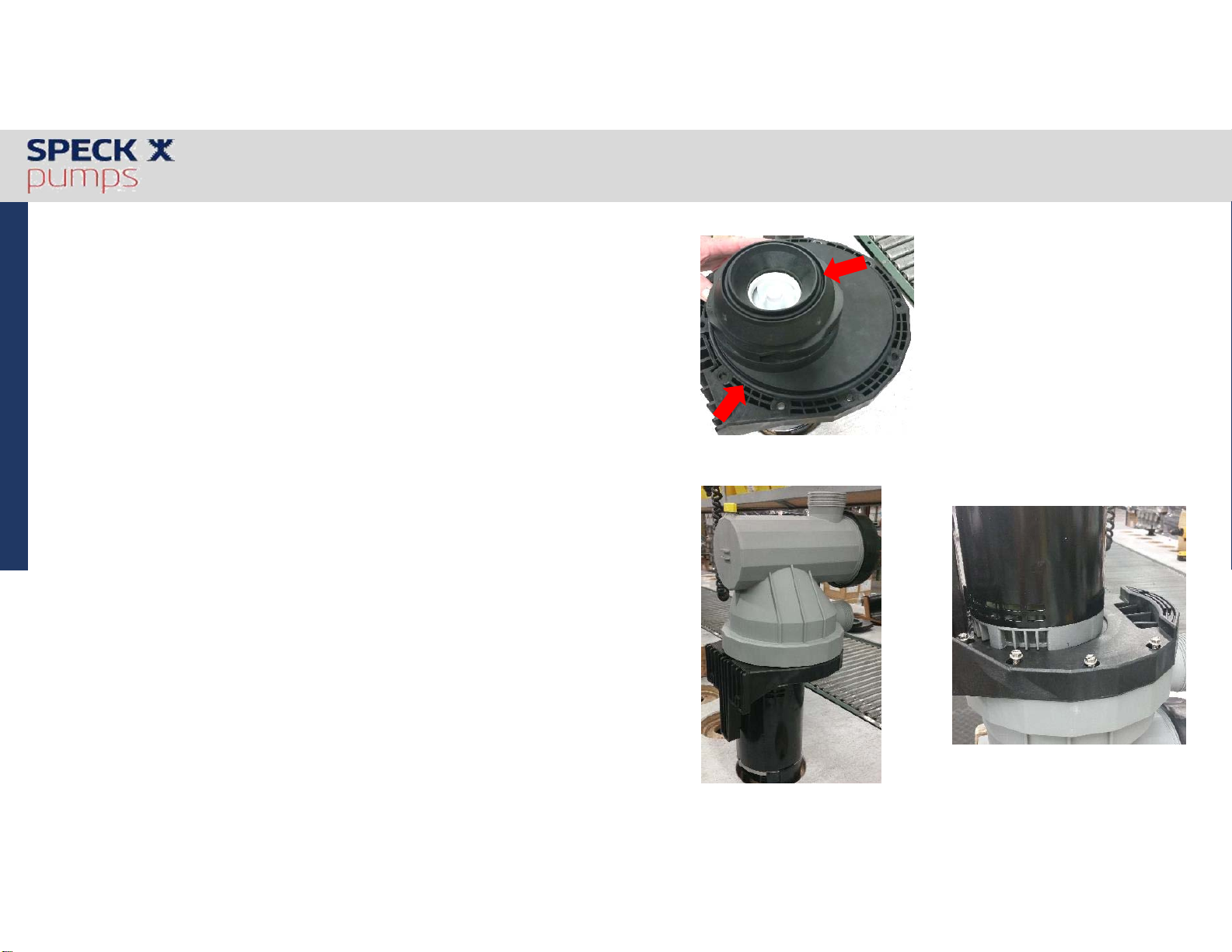

Place the casing assembly over

top of the diffuser. - SEE FIGURE

9

Place screws through the outside holes

on the pump flange. Tighten screws in

an X pattern. - SEE FIGURE 10

Figure 9 Figure 10

Figure 8

Model 72

Last, install two Legos behind

flange. - SEE FIGURE 11

Figure 11
