SORHEA G-FENCE Manuel utilisateur

NT293 / V2.3 / 01.15

G-FENCE

DETECTION DE CHOCS SUR CLOTURE

Notice d’installation - Pages 1-24

FENCE SHOCK DETECTION SYSTEM

Installation manual - Pages 25-48

1, rue du Dauphiné –69120 –VAULX-EN-VELIN –FRANCE

Tél. : +33(0)4.78.03.06.10 - Fax : +33(0)4.78.68.24.61 Site web : www.sorhea.com Email : commercial@sorhea.fr

- 1 -

SORHEA G-FENCE

SOMMAIRE

1GENERALITES......................................................................................................2

2DESCRIPTION DU SYSTEME ...............................................................................3

2.1 Principe .................................................................................................................................3

2.2 Câble détecteur.....................................................................................................................3

2.3 Unité de Gestion (UG)...........................................................................................................3

2.4 Unité de Terminaison / Raccordement (UT/UR)....................................................................3

3INSTALLATION .....................................................................................................4

3.1 Installation de l’Unité de Gestion (UG) ..................................................................................4

3.2 Installation du câble détecteur...............................................................................................5

3.3 Installation des Unités de Terminaison / Raccordement (UT/UR) .........................................6

4RACCORDEMENT.................................................................................................7

4.1 Raccordement à l’Unité de Gestion (UG) ..............................................................................7

4.2 Raccordement de l’Unité de Terminaison / Raccordement (UT/UR) .....................................9

5MISE EN SERVICE ..............................................................................................12

6PARAMETRAGE..................................................................................................14

6.1 Procédure pour entrer en mode paramétrage. ....................................................................15

6.2 Mode paramétrage..............................................................................................................15

6.3 Paramétrages avancés........................................................................................................17

6.4 Sortir du mode paramétrage................................................................................................18

6.5 Détails des codes paramétrage...........................................................................................18

7ENTRETIEN PERIODIQUE..................................................................................22

8MAINTENANCE ...................................................................................................22

9CARACTERISTIQUES TECHNIQUES.................................................................23

10 REFERENCES DU PRODUIT..............................................................................24

- 2 -

SORHEA G-FENCE

1 GENERALITES

Le système G-Fence détecte toutes les tentatives d’intrusion par coupure, escalade ou

arrachement de la clôture sur laquelle il est installé en filtrant les phénomènes météorologiques tels

que le vent, la pluie ou les vibrations parasites (véhicule...)

G-FENCE est composé de :

Unité(s) de Gestion (UG)

Unité(s) de Terminaison / Raccordement (UT/UR)

Câble(s) détecteur(s) intégrant 40 capteurs.

1 Concentrateur MAXIBUS III (réf : 40670008, Notice NT297)

PRINCIPALES CARACTERISTIQUES DU PRODUIT :

Longueur maximale d’un système : 3200 m

2 câbles détecteurs maximum par Unité de Gestion.

Nombre maximum d’Unités de Gestion par système : 16

Alimentation par panneau solaire et batterie

Gestion des alarmes par réseau MAXIBUS III intégrant le logiciel graphique de maintenance

et de paramétrage des zones de détection. (128 zones max.)

Horodatage des 1000 derniers évènements.

2 Entrées auxiliaires par Unité de Gestion.

- 3 -

SORHEA G-FENCE

Portail

Câble non détecteur

2 DESCRIPTION DU SYSTEME

2.1 Principe

2.2 Câble détecteur

Le câble détecteur intègre 40 capteurs espacés de 3m à installer sur la clôture.

2.3 Unité de Gestion (UG)

L’Unité de Gestion (UG) analyse et traite les informations

du ou des câbles détecteurs.

L’Unité de Gestion comprend :

Le boîtier

Le panneau solaire

La batterie

La carte de gestion

Les crochets de fixation

2.4 Unité de Terminaison / Raccordement (UT/UR)

L’Unité de Terminaison / Raccordement (UT/UR) peut être utilisée

en Unité de Terminaison (UT) ou en Unité de Raccordement (UR), la

sélection se fait par switch.

L’Unité de Terminaison (UT) permet de terminer une installation

en boucle ouverte.

Les Unités de Raccordement (UR) permettent de raccorder 2

câbles détecteurs entre eux.

Les Unités de Raccordement (UR) doivent être installées

systématiquement entre 2 Unités de Gestion.

Câble détecteur

(Touret de 40 capteurs)

Capteur

70 m

30 m

100 m

- 4 -

SORHEA G-FENCE

3 INSTALLATION

3.1 Installation de l’Unité de Gestion (UG)

Ne pas installer d’Unité de Gestion (UG) devant une haie ou une zone ombragée

pour ne pas masquer le panneau solaire

Installer l’Unité de Gestion (UG) en haut de la clôture.

1. Ouvrir le capot de l’Unité de Gestion et desserrer les crochets de fixation à l’aide d’une clé à

tube de 8 ou d’une clé à pipe de 8.

Possibilité de décaler l’Unité de Gestion sur

l’autre panneau si elle se trouve devant une haie

Rallonger les câbles avec du câble 4x0.6mm²

(50m max par câble)

Ajouter des UR à chaque extrémité du câble

rallonge si le câble est supérieur à 3m

Crochet

de fixation

- 5 -

SORHEA G-FENCE

2. Installer l’Unité de Gestion (UG) à une hauteur comprise entre 1m50 et 1m80.

Serrer un des crochets sur le croisement d’une maille de la clôture et l’autre sur le fil

horizontal.

3.2 Installation du câble détecteur

Pour les installations grillagées, s’assurer que le grillage est bien tendu.

Il ne doit pas battre sur les fils tendeurs et les poteaux en cas de vent.

Il doit être correctement fixé afin de stabiliser la détection.

1. Installer le câble détecteur à mi-hauteur de la clôture avec les serre-câbles fournis en

veillant à fixer un capteur par panneau.

4 cm

Crochet serré sur le

croisement d’une

maille de la clôture

Serre-câble monté en respectant

la cote mini de 4cm par capteur

1er Serre-câble

positionné sur le

croisement d’une

maille de la clôture

2eserre-câble

Serre-câble monté trop loin

du capteur

Serre-câble positionné

sur le croisement d’une

maille de la clôture

2eserre-câble

Ne pas fixer le capteur sur

un poteau

Ne pas fixer le capteur à moins de 20cm

du poteau quelque soit le type de clôture.

Fixer le capteur le plus possible au milieu

des panneaux

20cm mini

4 cm

3eSerre-câble

sur le capteur

- 6 -

SORHEA G-FENCE

Nota : Installer 2 capteurs sur chaque panneau où sont installées les Unités de Gestion

2. Fixer le câble le long de la clôture à l’aide des serre-câbles fournis.

Mettre un serre-câble en bout de panneau vers le poteau.

3.3 Installation des Unités de Terminaison / Raccordement (UT/UR)

Installer l’Unité de Terminaison / Raccordement sur la clôture en serrant les 2 serre-câbles du

haut sur le croisement d’une maille de la clôture.

Fixer le bas du boîtier avec 2 autres serre-câbles.

Capteur 1

câble détecteur

Unité de

Gestion

Capteur 1

câble détecteur 2

Serre-câbles

Serre-câbles en bout de panneau

Ne pas descendre le câble à moins de 50 cm du sol

Serre-câbles positionnés sur le

croisement d’une maille de la clôture

2 autres serre-câbles

- 7 -

SORHEA G-FENCE

4 RACCORDEMENT

4.1 Raccordement à l’Unité de Gestion (UG)

(*) Possibilité d’alimenter directement, avec un 12V DC externe, l’Unité de Gestion, en cas

masquage du panneau solaire. En cas d’utilisation d’alimentation externe, débrancher le

panneau solaire et la batterie. (Bornier raccordement usine)

Raccordement au MAXIBUS III :

Utilisation d’une ou des entrée(s) auxiliaire(s) :

Validation de

l’auxiliaire 1

Switch 2 sur ON

Validation de

l’auxiliaire 2

Switch 3 sur ON

1 2 3 4

5 6 7 8

9 10 11 12

13 14 15 16

Câblage du câble détecteur 1 :

1 - Fil rouge du câble détecteur 1

2 - Fil noir du câble détecteur 1

3 - Fil jaune du câble détecteur 1

4 - Fil vert du câble détecteur 1

Câblage du câble détecteur 2 :

13 -Fil rouge du câble détecteur 2

14 -Fil noir du câble détecteur 2

15 -Fil jaune du câble détecteur 2

16 -Fil vert du câble détecteur 2

Raccordement

d’usine

+ -

Alim Externe (*)

Liaison RS485 avec MAXIBUS III :

9 - A RS485

10 -B RS485

11 -Alimentation +12V DC du RS485

12 -Alimentation 0V DC du RS485

Entrées auxiliaire :

5 - Entrée de l’auxiliaire 1

6 - Entrée de l’auxiliaire 1

7 - Entrée de l’auxiliaire 2

8 - Entrée de l’auxiliaire 2

Une seule des Unités de Gestion sera

raccordée au MAXIBUS III.

Sur l’Unité de Gestion sélectionnée, basculer

le switch 1 « 485 » sur ON.

- 8 -

SORHEA G-FENCE

Entrée auxiliaire :

Contact fermé = entrée hors alarme.

Contact ouvert = entrée en alarme.

Principe de câblage

d’une entrée auxiliaire :

Configuration de l’Unité de Gestion :

Chaque capteur est repéré par les lettres A et B (inscription visuelle sur le capteur).

Identifier les repères des capteurs câblés sur l’Unité de Gestion et positionner les switchs de

configuration du câble 1 et du câble 2 comme indiqué ci-dessous :

Repère du

Capteur raccordé sur l’UG

Position du switch de configuration

du câble détecteur

Repère A

Basculer les

switchs sur A

Repère B

Basculer les

switchs sur B

Auxiliaire 1

Contact externe

Switch de

configuration

câble 1

Capteur câble 1

Capteur câble 2

Switch de

configuration

câble 2

Repères A ou B

à identifier

- 9 -

SORHEA G-FENCE

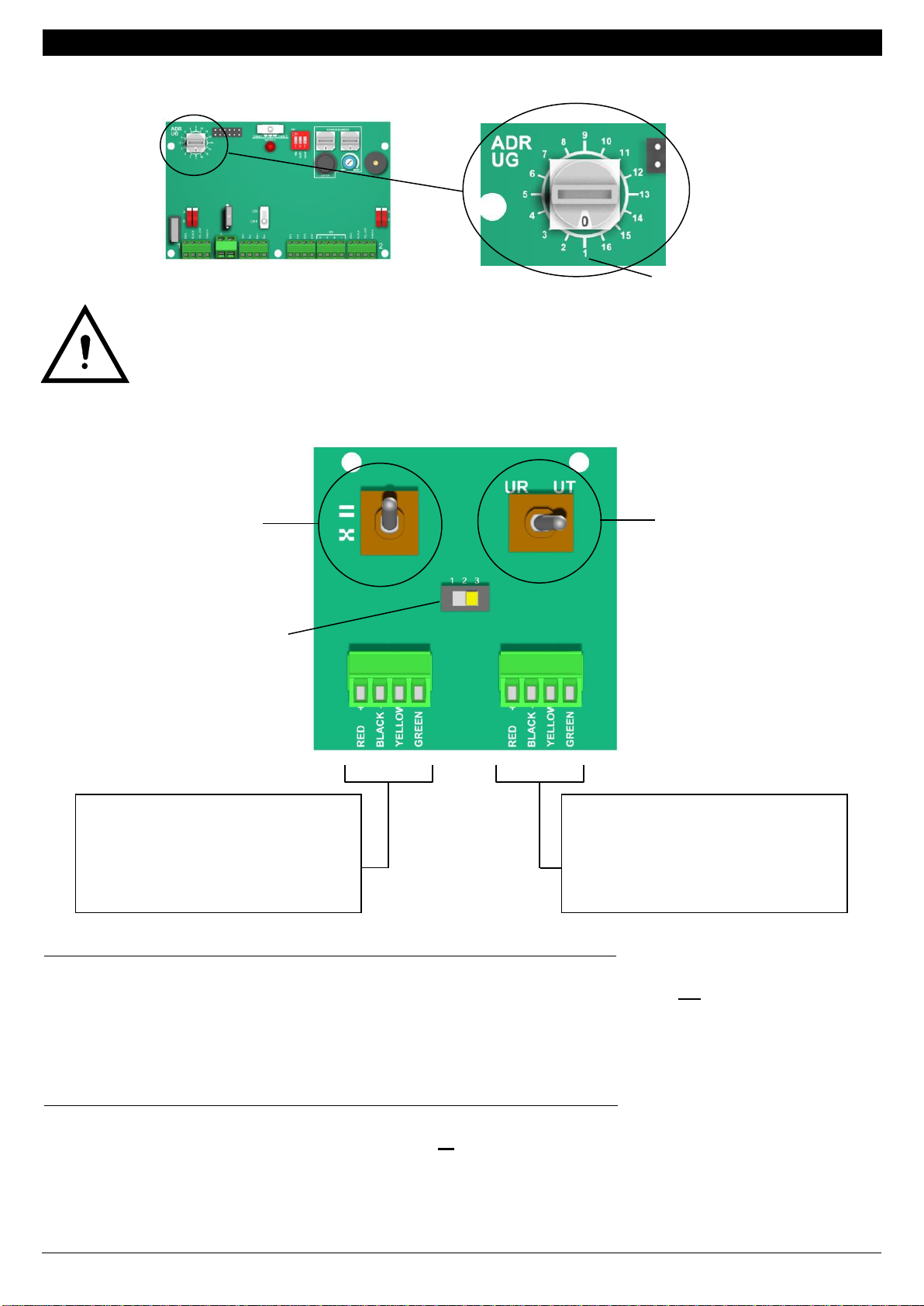

Mettre une adresse différente sur chaque Unité de Gestion de 1 à 16, repère marqué sur la carte

électronique.

L’adresse est prise en compte uniquement à la mise sous tension de l’Unité de

Gestion.

En cas de changement d’adresse sur une Unité de Gestion déjà configurée,

Reprendre la configuration du ou des câble(s) détecteur(s). (voir §5)

4.2 Raccordement de l’Unité de Terminaison / Raccordement (UT/UR)

Utilisation de l’Unité de Terminaison / Raccordement en mode « UT » :

Le raccordement d’une Unité de Terminaison se fera sur le Bornier 1 ou le Bornier 2.

Le switch de configuration du mode de fonctionnement est en position « UT ».

Le switch de sélection du type de câblage n’est pas utilisé.

Utilisation de l’Unité de Terminaison / Raccordement en mode « UR » :

Le raccordement se fait sur le Bornier 1 et le Bornier 2.

Le switch de configuration du mode de fonctionnement est en position « UR ».

Le switch de sélection du type de câblage est à configurer en fonction du câblage du câble

détecteur.

1 2 3 4

5 6 7 8

Bornier 1 :

1 - Fil rouge du câble détecteur

2 - Fil noir du câble détecteur

3 - Fil jaune du câble détecteur

4 - Fil vert du câble détecteur

Bornier 2 :

5 - Fil rouge du câble détecteur

6 - Fil noir du câble détecteur

7 - Fil jaune du câble détecteur

8 - Fil vert du câble détecteur

Switch de sélection

du type de câblage

Switch de configuration

du mode de

fonctionnement UT/UR

Switch « usine » :

Position fixe entre 2 et 3

Exemple : UG à l’adresse 1

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels SORHEA Système de sécurité

SORHEA

SORHEA BIRIS II 50 Manuel utilisateur

Manuels Système de sécurité populaires d'autres marques

Inner Range

Inner Range Concept 2000 Manuel utilisateur

Climax

Climax Mobile Lite R32 Instructions de montage

CADDX

CADDX NX-6 Manuel utilisateur

FBII

FBII XL-31 Series Manuel utilisateur

Johnson Controls

Johnson Controls PENN Connected PC10 Manuel utilisateur

Aeotec

Aeotec Siren Gen5 Manuel utilisateur

Blaupunkt

Blaupunkt SA 2700 Manuel utilisateur

IDEAL

IDEAL Accenta Manuel du propriétaire

AJAX

AJAX DoubleButton Manuel utilisateur

Swann

Swann SW-P-MC2 Manuel utilisateur

Ecolink

Ecolink Siren+Chime Manuel utilisateur

Digital Monitoring Products

Digital Monitoring Products XR150 Manuel utilisateur

EDM

EDM Solution 6+6 Wireless-AE Manuel utilisateur

Highway Safety Group

Highway Safety Group EA401 Manuel utilisateur

Siren

Siren LED GSM Manuel utilisateur

Detection Systems

Detection Systems 7090i Instructions de montage

Se-Kure Controls

Se-Kure Controls MicroMini SK-4841 Manuel utilisateur

Siemens

Siemens FDM273 Manuel utilisateur
