Sony XS-TL1 Manuel utilisateur

1998 MOBILE ES PRODUCT GUIDE

Speaker Section

Speaker Type

Impedance

Circuit System

Inputs

Outputs

Maximum Outputs

Rated Outputs

Input Level Adj. Range

Cut-off Frequency

Low Boost

Power Requirements

Current Drain

Frequency Response

Mass

Supplied Accessories

Woofer

16 cm (61/2"), Aluminum cone type

1 ohm

PWM (pulse width modulation) circuit

RCA pin jacks; high level input cords

RCA pin jacks (pass-through)

100 W

50 W (1% THD)

0.2 - 2.0 V (RCA pin)

0.8 - 8.0 V (High level input)

50 - 140 Hz

0 - 10 dB (50 Hz)

12 V DC car battery (negative ground)

At rated output: 5A

35 Hz - 200 Hz

Approx. 3.6 kg (16 lb. 15 oz.)

Parts for installation and connections

(1 set)

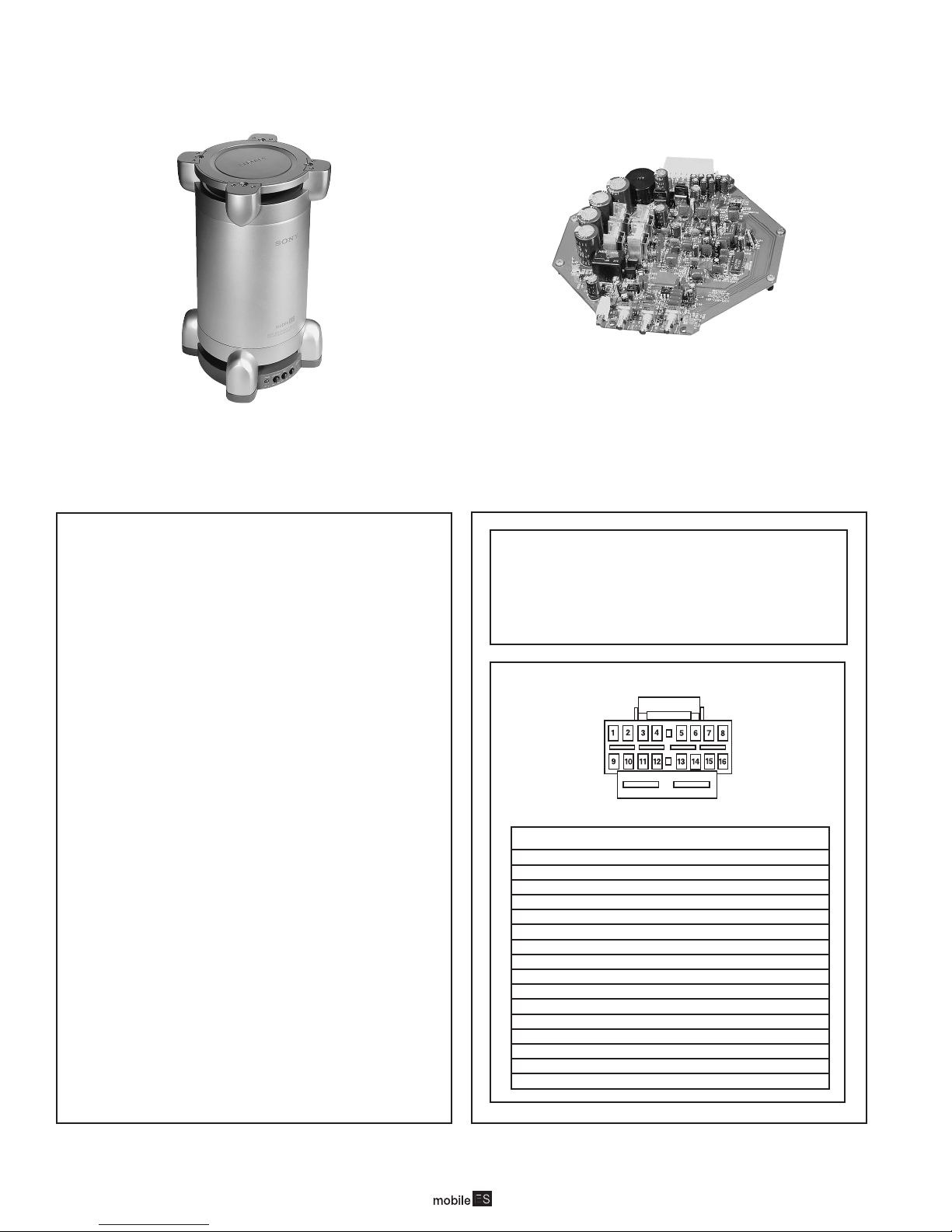

XS-TL1

Digitally Powered Subwoofer

Ω High Efficiency Class D PWM Amplifier

Ω 50W x 1Ch at 1 ohm

Ω Adjustable 50-180Hz Lo-Pass Filter

Ω Adjustable 50Hz EQ (0 to +10dB)

Ω Adjustable Output Level & Phase

Ω 63/4" Aluminum Cone Driver w/Rubber Surround

Ω 1 ohm Voicecoil Matched to Digital Amp

Ω Compact Vent-loaded Enclosure only 16" High

Ω Vertical or Horizontal Mount Bracket Supplied

Ω Preamp and High Level (speaker) Inputs

Design and specifications subject to change without notice.

Amplifier Board

Power Amplifier Section

System Section

Harness Plug Configuration

Plug Shown With Wires Facing Viewer

Pin Number Wire Color Description

1 Black Ground

2 Blue Remote Input

3 Black (RCA) Aux Input Right Neg

4 Black (RCA) Aux Input Left Neg

5 Black (RCA) Line Out Right Neg

6 Black (RCA) Line Output Left Neg

7 Gray/Black Hi-Level-In Right Neg

8 White/Black Hi-Level-In Left Neg

9 Black Ground

10 Yellow Battery +

11 Red (RCA) Aux Input Right Pos

12 White (RCA) Aux Input Left Pos

13 Red (RCA) Line Out Right Pos

14 White (RCA) Line Output Left Pos

15 Gray Hi-Level-In Right Pos

16 White Hi-Level-In Left Pos

Height: 405 mm (approx 1515/16 in)

Width (Diameter): 200 mm (approx 77/8in)

Dimensions
