Sony XS-L1535 Guide produit

3-222-075-11 (1)

Installation/Connections

Installation/Connexions

Subwoofer

Sony Corporation 2001 Printed in TAIWAN, R.O.C.

XS-L1535

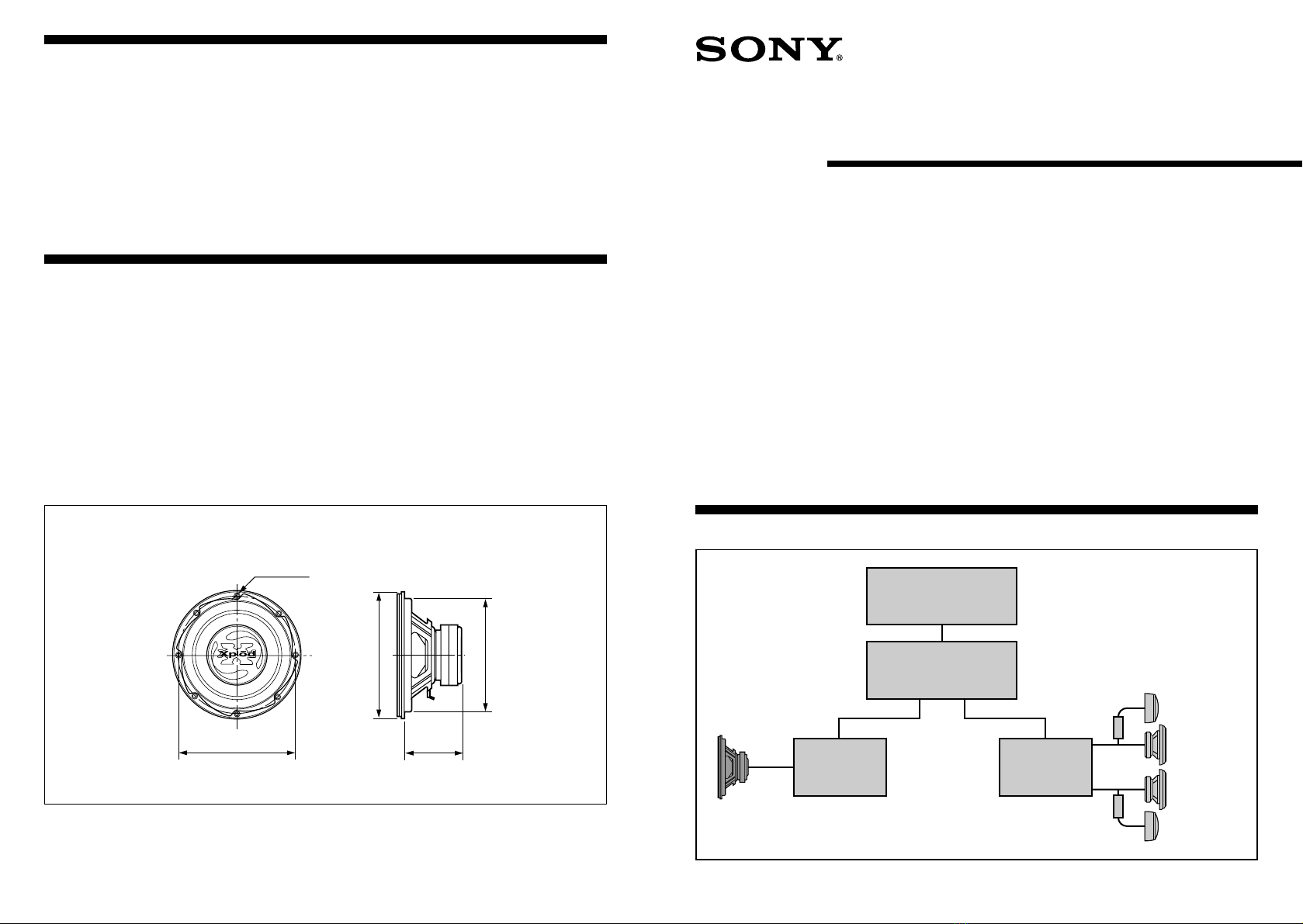

Dimensions

Dimensions Unit: mm (in.)

Unité : mm (po.)

ø370 (14 5/8) 175 (7) Power amplifier

Amplicateur de

puissance

Car audio

Autoradio

Speaker

system

Système de

haut-parleurs

Electronic crossover network

Circuit de recoupement

électronique

Power amplifier

Amplicateur de

puissance

Right

Droit

Left

Gauche

XS-L1535

Subwoofer

Connections/Connexions

Specifications

Speaker Woofer 38 cm (15 in.), cone type

Maximum input power 1,000 watts

Rated input power 250 watts

Impedance 4 ohms

Sensitivity 89 dB/W/m

Frequency response 18 – 1,500 Hz

Mass Approx. 7.6 kg (16 lb. 12 oz.) per speaker

Supplied accessory Parts for installation

Spécifications

Haut-parleur Haut-parleur des basses 38 cm (15 po.), type en cône

Puissance d’entrée maximale 1.000 W

Puissance admissible 250 W

Impédance 4 ohms

Sensibilité 89 dB/W/m

Réponse en fréquence 18 – 1.500 Hz

Poids Env. 7,6 kg (16 liv. 12 on.) par haut-parleur

Accessoires fournis Eléments d’installation

ø393 (15

)

ø351 (13

)

8 – ø5.5

•Be careful not to operate the speaker system

with the power exceeding its handling

capacity.

•Keep recorded tapes, watches, and credit

cards, etc. with magnetic coding away from

the speaker system to prevent damage caused

by the magnets in the speakers.

•When installing the unit, be careful not to

damage the diaphragm by hand or tools.

•The subwoofer is heavy, so attach it firmly to a

solid thick, baffle plate or metal board.

•Make a woofer box, using wooden boards at

least 19 mm (3/4 in.)-thick.

Installation/

Installation

Parts List/Liste des composants

123

ø5 ×35

×8

Example

Exemple

Speaker cord (not supplied)

Cordon de haut-parleur (non fourni)

Speaker cord

Cordon de haut-parleur

•Veillez à ne pas faire fonctionner le système de

haut-parleurs à une puissance qui dépasse sa

charge nominale efficace.

•Gardez les cassettes enregistrées, les montres

et les cartes de crédit, etc., à codage

magnétique à l’écart du système de haut-

parleurs de manière à éviter tout dommage

causé par les aimants intégrés dans les haut-

parleurs.

•Lorsque vous installez l’appareil, veillez à ne

pas endommager le diaphragme avec les

mains ou un outil.

•Comme le subwoofer est lourd, fixez-le sur

une planche pour baffle épaisse et robuste ou

sur une plaque métallique.

•Construisez un caisson de haut-parleur avec

des planches d’au moins 19 mm d’épaisseur

(3/4 po.).

Red ring: e

Black ring: E

Bague rouge: e

Bague noire: E

ø3.2 (5/32”)

ø352 (13 7/8”)

Precautions Précautions

Unit: mm (in.)

Unité : mm (po.)

Unit: mm (in.)

Unité : mm (po.)

11 (7/16”)
