Sony XS-F6921 Manuel utilisateur

3-046-189-11 (1)

Instructions

Mode d’emploi

XS-F6921

Sony Corporation 2000 Printed in China

Precautions

•Do not continuously drive the speaker system

over the power handling capacity.

•Keep recorded tapes, watches, and personal

credit cards using magnetic coding away from

the speaker system to protect them from

damage caused by the magnets in the

speakers.

If you cannot find an appropriate mounting

location, consult your car dealer or your

nearest Sony dealer before mounting.

Specifications

Speaker Coaxial 2-way:

Woofer 16 ×24 cm (6 ×9 in.),

polypropylene cone type

Tweeter 3.5 cm (1 7/16 in.) ,

PEI, balance dome type

Maximum input power 160 W

Rated input power 40 W

Impedance 4 ohms

Sensitivity 90 dB/W/m

Frequency response 30 –30,000 Hz

Mass Approx. 1,065 g (21 lb. 6 oz.)

per speaker

Design and specifications are subject to change

without notice.

Précautions

•Eviter de soumettre en continu le système de

haut-parleurs àune puissance supérieure àla

puissance admissible.

•Garder les bandes enregistrées, les montres et

les cartes de crédit utilisant un code

magnétique àl’écart du système de haut-

parleurs pour éviter tout dommage causépar

les aimants des haut-parleurs.

Si l’on ne peut trouver un emplacement

adéquat pour l‘installation, prière de

consulter le concessionnaire Sony le plus

procho.

Dimensions

*Mounting depth

*Profondeur de montage

ø90

)

216.5 (8

)

235.8 (9

)

164 (6 1/2)

26 (1 1/16)

244 (9

)

24cm Coaxial

2-way Speaker

Unit: mm (in.)

Unité: mm (po.)

118 (4 3/4)

166 (6

)

148.5 (5 7/8)

74.5 (3)*

Spécifications

Haut-parleur Coaxial à2 voies:

Woofer de 16 ×24 cm

(6 ×9 po.),

de type conique en

polypropylène

Tweeter de 3,5 cm

(1 7/16 po.), PEI, type en

dôme équilibre

Puissance d’entrée maximale

160 W

Puissance admissible 40 W

Impédance 4 ohms

Sensibilité90 dB/W/m

Réponse en fréquence 30 à30.000 Hz

Poids Env. 1.065 g (21 liv. 6 on.)

par haut-parleur

La conception et les spécifications sont modifiables

sans préavis.

4 - 5.5 ×9.5

12.6 (1/2)

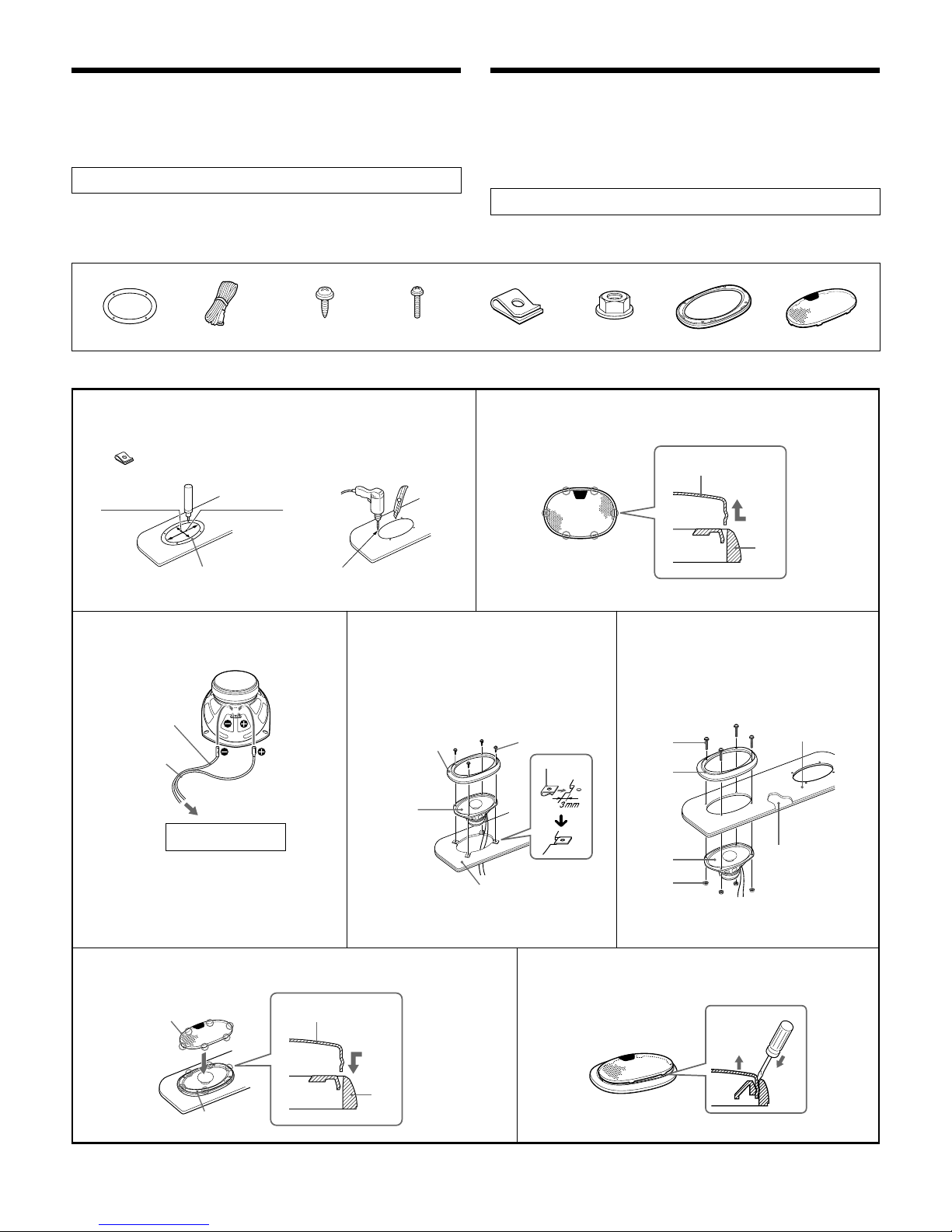

Parts List / Liste des pièces

Mounting

×8

5 m (196 7/8in./ po.)

Mounting example / Exemple de montage

1Mark the four bolt holes. Make them 3.3 mm*(5/32 in.) in diameter for A. Make

them 4.3 mm (3/16 in.) in diameter for B.

Marquer les quatre orifices des boulons. Percer des trous de 3,3 mm*(5/32 po.) de

diamètre pour A. Percer des trous de 4,3 mm (3/16 po.) de diamètre pour B.

*= 5 mm (7/32 in./po.)

4 A

Speaker

Haut-parleur

Remove the grille net.

Retirez le filet de la grille.

*White cord — Left speaker

Gray cord — Right speaker

*Cordon blanc — Haut-parleur gauche

Cordon gris — Haut-parleur droit

Black-striped cord

Cordon rayé noir

Power amplifier, etc.

Amplificateur de puissance, etc.

M4 ×40

Before Mounting

•A depth of at least 74.5 mm (3 in.) is required for mounting the woofer. Keep the following in mind

when choosing a mounting location.

•A hole may already be provided in the metal frame of the front door.

•Nothing should interfere with the speaker inside the door.

•Make sure that the speaker does not hinder the movement of torsion bar springs, etc. of the trunk lid.

•The speaker should not touch the window or the seat.

If you cannot find an appropriate mounting location, check with your car dealer or consult the nearest

Sony dealer.

Avant le montage

•Une profondeur d’au moins 74,5 mm (3 po.) est nécessaire pour installer le haut-parleur des basses.

Veuillez toujours garder ce point en mémoire lorsque vous choisissez un emplacement pour

l’installation.

•Un orifice peut déjàavoir étépratiquédans le cadre métallique du volet frontal.

•Dans la portière, rien ne doit gêner le haut-parleur.

•Veiller àce que le haut-parleur n’entrave pas le mouvement des ressorts àbarre de torsion, etc. du

couvercle du coffre.

•Le haut-parleur ne doit pas toucher la fenêtre ou le siège.

Si l’on ne peut trouver un emplacement adéquat pour l’installation, prière de consulter le

concessionnaire du véhicule ou le concessionnaire Sony le plus proche.

How to remove the grille net

Comment retirer le filet de la grille

5Press and insert the edges of the grille net.

Pousser et insérer les bords du filet de la grille.

ø150.5 (6 in./po.) 218.5 mm (8 5/8in./po.)

Mounting from the car interior (Top mounting)

Montage à partir de l’intérieur de l’habitacle

(Montage supérieur)

Mounting from the trunk (Bottom mounting)

Montage à partir du coffre (Montage inférieur)

Rear deck

Plage arrière

×2

Speaker

Haut-parleur

Metal partition

Partition en métal

Rear deck

Plage arrière

×8 ×8 ×2 ×2

M4 ×60 M4

Montage

A: ø3.3*(5/32 in./po.)

B: ø4.3 (3/16 in./po.)
