Sony WS-WV10C Manuel utilisateur

Precautions

On safety

• Recommended for use with the Sony small speaker

system.

• Be sure to attach the speaker stand to a wall that is

sufficiently thick and strong.

Spécifications

Dimensions

Env. 60 ×110 ×95 mm

(2 3/8 ×4 3/8 ×3 3/4po)

(l/h/p)

Poids

Env. 0,06 kg (2 on.)

La conception et les spécifications sont modifiables

sans préavis.

4-239-661-11(1)

Speaker Stand

WS-WV10C

Sony Corporation 2002 Printed in China

Supplied Items

Operating Instructions

Mode d’emploi

Eléments fournis

Précautions

Sécurité

• Utilisation recommandée avec le système de petits haut-

parleurs Sony.

• Veillez à fixer le support à un mur suffisamment épais et

résistant.

Specifications

Dimensions

Approx. 60 ×110 ×95 mm

(2 3/8 ×4 3/8 ×3 3/4 in.)

(w/h/d)

Mass

Approx. 0.06 kg (2 oz)

Design and specifications are subject to change

without notice.

Remarque

• Ne desserrez pas les vis de l’applique murale ou la vis de fixation

de l’enceinte au support de montage pendant le montage. Dans le

cas contraire, l’enceinte risque de tomber et de provoquer un

accident.

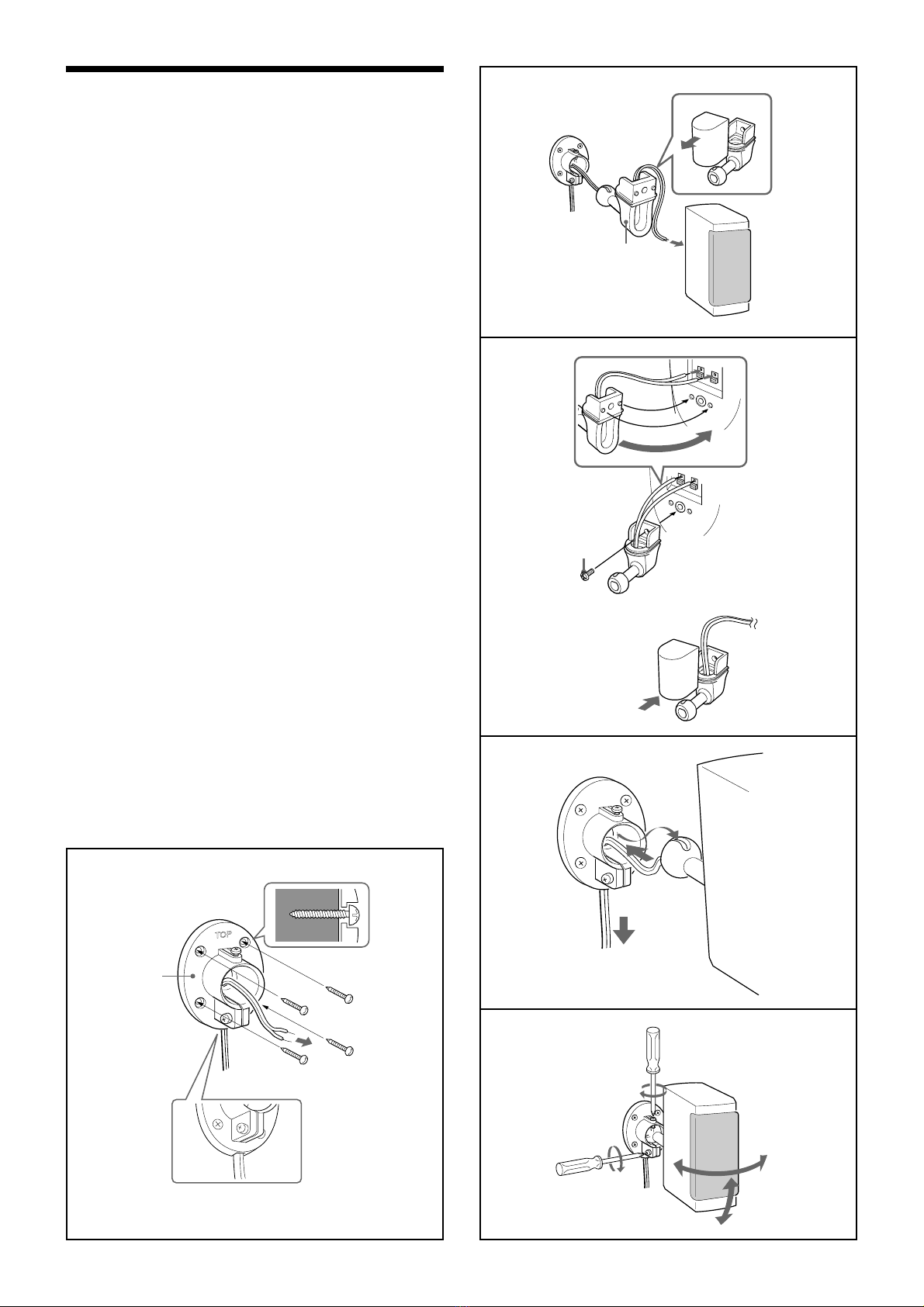

Montage

1Faites passer les fils d’enceintes dans l’applique murale (A)

puis fixez l’applique à un mur suffisamment épais avec des

vis à bois (en vente dans le commerce).

Le repère “TOP” indique le haut de l’applique murale.

2Faites passer les fils d’enceintes dans l’orifice à l’arrière de la

console (C) et ressortir par l’avant de la console, puis

branchez les fils d’enceintes sur les bornes d’enceintes.

3Fixez solidement l’enceinte au support de fixation avec les

vis (B).

4Réglez la longueur des cordons d’enceintes lorsque vous

insérez la rotule dans l’applique murale.

Positionnez la fente de la rotule de sorte que la vis au haut

de l’applique murale passe dans la fente. Insérez la rotule

jusqu’à ce qu’elle se bloque.

5Réglez l’angle de l’enceinte, puis fixez-la solidement en

serrant la vis située sous la console.

Note

• Do not loosen the screws at the mounting plate or the screw to

secure the speaker to the mounting bracket during the assembly

process. If you do, the speaker may drop, causing an accident.

Assembly

1Pass the speaker cord through the mounting plate (A), then

attach the mounting plate to the wall (making sure that the

wall is sufficiently thick) using commercially available wood

screws.The word “TOP” should be at the top of the plate.

2Pass the speaker cord into the hole on the back side of the

mounting bracket (C) and out from the front side of the

bracket, then connect the speaker cord to the speaker

terminals.

3Tightly secure the speaker to the mounting bracket with the

screw (B).

4Adjust the length of the speaker cord as you bring the shaft

knob together with the mounting plate. Position the notch on

the shaft knob so that the screw at the top of the mounting

plate passes into the notch. Insert the knob until it stops.

5Move the speaker to the desired angle, then tightly secure it

by tightening the screw at the bottom of the mounting plate.
