Sony IPELA SNC-RZ50N Manuel utilisateur

3990920020

3-990-920-02 (1)

Network Camera

設置説明書 ________________________________

Installation Manual _________________________

Manuel d’installation ____________________________

Manual de instalación ___________________________

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この設置説明書には、事故を防ぐための重要な注意事項と製品の取

り扱いかたを示しています。この設置説明書をよくお読みのうえ、

製品を安全にお使いください。お読みになったあとは、いつでも見

られるところに必ず保管してください。

お客様へ

本製品の取り付けには、確実な作業が必要になります。必ず、販売店や

工事店に依頼して、安全性に充分考慮して確実な取り付けを行ってくだ

さい。

SNC-RZ50N/RZ50P

Sony Corporation Printed in Japan

Printed on 100% recycled paper.

この説明書は 100％古紙再生紙を使用しています。

JP 2安全のために

ソニー製品は正しく使用すれば事故が起きないよう

に、安全には充分配慮して設計されています。しか

し、電気製品は、まちがった使いかたをすると、火

災や感電などにより死亡や大けがなど人身事故につ

ながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

4 〜 6 ページの注意事項をよくお読みください。製品

全般および設置の注意事項が記されています。

長期間、安全にお使いいただくために、定期点検を

することをおすすめします。点検の内容や費用につ

いては、お買い上げ店またはソニーのサービス窓口

にご相談ください。

すぐに、お買い上げ店またはソニーのサービス窓口

にご連絡ください。

1電源コードおよび接続ケーブルを抜く。

2お買い上げ店またはソニーのサービス窓口に連絡

する。

安全のための注意事項を守る

定期点検を実施する

故障したら使用を中止する

万一、異常が起きたら

･煙が出たら

･異常な音、においがしたら

･内部に水、異物が入ったら

･製品を落としたりキャビネットを破損したりした

ときは

警告表示の意味

設置説明書および製品

では、次のような表示

をしています。表示の

内容をよく理解してか

ら本文をお読みくださ

い。

この表示の注意事項を

守らないと、火災や感

電などにより死亡や大

けがなど人身事故につ

ながることがありま

す。

この表示の注意事項を

守らないと、感電やそ

の他の事故によりけが

をしたり周辺の物品に

損害を与えたりするこ

とがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

安全のために

3JP

概要

特長 .......................................................................7

使用上のご注意 ...............................................8

CCD 特有の現象..........................................10

付属品..................................................................10

付属の説明書について............................12

説明書の種類..........................................12

CD-ROM マニュアルの使い

かた.......................................................12

各部の名称と働き.......................................13

基本的な設置と接続

設置する ............................................................17

天井に設置する....................................17

デスクトップに設置する...............22

コンピューターまたはネットワーク

に接続する...............................................23

必要なシステム構成 .........................23

本機をコンピューターに接続

する.......................................................23

本機をネットワークに接続

する.......................................................24

電源を接続する ............................................24

本機に IP アドレスを割り当てる....25

セットアッププログラムを使って

IP アドレスを割り当てる.....26

Web ブラウザでモニタリングす

る ............................................................29

その他

仕様 ....................................................................31

寸法図..........................................................34

I/O ポートのピン配列と使い

かた .......................................................36

本機を廃棄するときは ............................37

保証書とアフターサービス .................38

JP 4警告

設置や配線工事のときに屋内配線や

屋内配管を傷つけないよう気をつけ

る

特に壁に穴を開けたり、電源

コードやケーブルを固定した

りするときは充分に気をつけ

てください。屋内配線や屋内配

管の傷は、火災や感電、漏電の

原因となります。

指定された電源コードや AC 電源ア

ダプター、接続ケーブルを使う

設置説明書に記されている電

源コードや、AC 電源アダプ

ター、接続ケーブルを使わない

と、火災や故障の原因となるこ

とがあります。

水にぬれる場所で使用しない

水ぬれすると、漏電による感

電、発火の原因となることがあ

ります。

指定された電源電圧で使用する

指定されたものと異なる電源

電圧で使用すると、火災や感電

の原因となります。

電源コードのプラグおよびコネク

ターは突き当たるまで差し込む

真っ直ぐに突き当たるまで差

し込まないと、火災や感電の原

因となります。

設置は専門の工事業者に依頼する

設置については、必ずお買い上

げ店またはソニーの業務用製品

ご相談窓口にご相談ください。

壁や天井など高所への設置は、

本機と取り付け金具を含む重量

に充分耐えられる強度があるこ

とをお確かめの上、確実に取り

付けてください。充分な強度が

ないと、落下して、大けがの原因

となります。

また、１年に一度は、取り付けが

ゆるんでいないことを点検して

ください。また、使用状況に応じ

て、点検の間隔を短くしてくだ

さい。

製品の設置は充分な強度のある場所

に取り付ける

強度の不充分な場所に設置す

ると、落下、転倒などにより、け

がの原因となります。

機器や部品の取り付けは正しく行う

機器や部品の取り付け方や、本

機の分離・合体の方法を誤ると、

本機や部品が落下して、けがの

原因となることがあります。

設置説明書に記載されている方

法に従って、確実に行ってくだ

さい。

雨のあたる場所や、油煙、湯気、湿

気、ほこりの多い場所には設置しない

上記のような場所やこの設置

説明書に記されている使用条

件以外の環境に設置すると、火

災や感電の原因となることが

あります。

5JP

警告

電源コードや接続ケーブルを傷つけ

ない

電源コードや接続ケーブルを

傷つけると、火災や感電の原因

となります。

･電源コードを加工したり、

傷つけたりしない。

･電源コードに重いものを載

せたり、引っ張ったりしな

い。

･電源コードを抜くときは、

必ずプラグを持って抜く。

不安定な場所に設置しない

次のような場所に設置すると

倒れたり落ちたりして、けがの

原因になることがあります。

･ぐらついた台の上

･傾いたところ

･振動や衝撃のかかるところ

また、設置・取り付け場所の強

度を充分にお確かめください。

壁や天井など高所に設置するときは、

AC アダプターが落下しないよう

しっかり固定する

AC アダプターが落下して頭に

あたると、大けがの原因となりま

す。

電源コードやケーブルを窓やドアに

はさみ込まない

コードやケーブルが傷つくと、

ショートによる火災や感電の原

因となります。

JP 6注意

分解や改造をしない

分解や改造をすると、火災や感

電、けがの原因となることがあ

ります。

内部の点検や修理は、お買い上

げ店またはソニーの業務用製

品ご相談窓口にご依頼くださ

い。

直射日光に当たる場所、熱器具の近

くには置かない

変形したり、故障したりするだ

けでなく、レンズの特性により

火災の原因となることがあり

ます。特に、窓際に置くときな

どはご注意ください。

ぬれた手で電源プラグをさわらない

ぬれた手で電源プラグを抜き

差しすると、感電の原因となる

ことがあります。

内部に水や異物を入れない

水や異物が入ると、火災の原因

となります。

万一、水や異物が入ったとき

は、すぐに本機が接続されてい

る電源供給機器の電源コード

や DC 電源コード、本機の接続

ケーブルを抜いて、お買い上げ

店またはソニーの業務用製品

ご相談窓口にご相談ください。

接続の際は電源を切る

電源を入れたままで電源コー

ドや接続ケーブルを接続する

と、感電や故障の原因になるこ

とがあります。

移動させるときは電源コード、接続

ケーブルを抜く

接続したまま移動させると、

コードが傷つき、火災や感電の

原因となることがあります。

7JP

特長

概要

B概要

特長

ネットワークを介した高画質モニタ

リング

ネットワーク (10BASE-T/100BASE-

TX) を介してコンピューターから Web

ブラウザを使って、見たい部分を、見

たい大きさにコントロールし、カメラ

の高画質ライブ画像をモニタリングで

きます。最大毎秒 30 フレーム（SNC-

RZ50N）または 25 フレーム（SNC-

RZ50P）でモニタリングできます。ま

た、1 台のカメラ画像を 20 人までの

ユーザーが同時に見ることができます。

映像圧縮方式（映像コーデック）には

JPEG/MPEG4/H.264 の 3 方式を採用し

ています。用途に応じて、1 つの方式

に限定する「シングルコーデック」、ま

たは JPEG と MPEG4 の 2 つの方式を

同時に動作させることができる「デュ

アルコーデック」を選択できます。

リモートコントロール可能な高速パ

ン・チルト機構および高倍率 AF

ズームレンズ搭載

パン・チルトとも最大 300°/秒の高速

で駆動します。パンは− 170°〜

＋ 170°、チルトは、− 90°〜＋ 25°

の範囲で動作可能です。また、光学 26

倍、デジタル 12 倍、最大 312 倍の高倍

率ズーム機能を搭載しています。

ワイヤレス LAN

CF カードスロットまたは PC カードス

ロットへワイヤレスカード SNCA-

CFW1（別売り）を挿入することで、

無線（802.11b 方式）でカメラの映像を

送信することができます。

CF カードスロットを使う場合は、ソ

ニーのワイヤレスカード SNCA-CFW1

（別売り）をそのまま挿入してくださ

い。PC カードスロットへ挿入する場合

は、市販の CompactFlashTypeII-

PCMCIA 変換アダプターをお使いくだ

さい。

メールや FTP を使った画像配信

外部センサー入力、内蔵の動体 / 不動

体検知機能およびマニュアルトリガー

ボタンと連動して、その時点の静止画

像をメールに添付して送ったり、その

時点またはその前後の連続静止画を

FTP サーバーに送信したりできます。

また、静止画像を定期的に送信するこ

ともできます。

プリセット位置、ツアー機能

16 種類のパン・チルト・ズーム位置

（プリセット位置）を記憶することがで

きます。また、5 種類のツアー機能

（自動パン・チルト・ズーム動作）をプ

ログラムすることができます。

記憶したプリセット位置は、外部セン

サー入力や内蔵の動体 / 不動体検知機

能と連動して動作させることができま

す。

インテリジェント動体 / 不動体検知

機能を搭載

撮影映像中に動く物体を検知する「動

体検知機能」と、撮影映像中に物体が

一定時間、留まったことを検知する

「不動体検知機能」を搭載し、インテリ

ジェントな検知で映像を監視できます。

JP 8使用上のご注意

アラーム出力機能

2 系統のアラーム出力を装備しており、

外部センサー入力や内蔵の動体 / 不動

体検知機能、マニュアルトリガーボタ

ン、デイ / ナイト機能または時刻と連

動して周辺デバイスをコントロールで

きます。

ダイレクトパンチルト

ビューアー内の任意の場所をクリック

すると、クリックした場所にカメラを

向けることができます。また、ビュー

アー画像内の任意の場所をドラッグす

ると、ドラッグした場所にカメラを向

け、同時にズームすることもできます。

スーパーインポーズ機能

日付 / 時刻を画像にスーパーインポー

ズすることができます。スーパーイン

ポーズする位置は画面四隅から選択す

ることができ、時刻情報および任意に

指定できる 4 桁の数値からなるカメラ

ID を書き込むことができます。

使用上のご注意

使用・保管場所について

次のような場所での使用および保管は

避けてください。故障の原因となりま

す。

･極端に暑いところや寒いところ ( 使用

温度は 0 ℃〜＋ 40 ℃ )

･直射日光が長時間あたる場所や暖房

器具の近く

･強い磁気を発するものの近く

･強力な電波を発するテレビやラジオ

の送信所の近く

･強い振動や衝撃のあるところ

放熱について

動作中は布などで包まないでください。

内部の温度が上がり、故障や事故の原

因となります。

輸送について

輸送するときは、付属のカートンと

クッション、または同等品で梱包し、

強い衝撃を与えないようにしてくださ

い。

お手入れについて

･レンズや光学フィルターの表面に付

着したごみやほこりは、ブロアーで

払ってください。

･外装の汚れは、乾いたやわらかい布で

軽く拭き取ってください。汚れがひど

いときは、中性洗剤溶液を少し含ませ

た布で汚れを拭き取ったあと、からぶ

きしてください。

･アルコール、ベンジン、シンナー、殺

虫剤など揮発性のものをかけると、表

面の仕上げをいためたり、表示が消え

たりすることがあります。

9JP

使用上のご注意

概要

レーザービームについてのご注意

レーザービームは CCD センサーに損傷

を与えることがあります。レーザービー

ムを使用した撮影環境では、CCD 表面

にレーザービームが照射されないように

充分注意してください。

･ネットワークカメラを使用すること

により、インターネットを通じて容

易にカメラ映像にアクセスすること

ができます。一方で第三者により

ネットワークを通じてモニタリング

画像および音声を閲覧、使用等され

る可能性があります。ネットワーク

の設定およびご利用については、被

写体のプライバシー、肖像権などを

考慮のうえ、お客様の責任で行って

ください。

･ネットワークカメラへのアクセス権

限は、ユーザー名およびパスワード

を設定することにより行われます。

それ以上のカメラによる認証作業は

行われません。

･諸事情による本ネットワークカメラ

に関連するサービスの停止、中断に

ついて、ソニーは一切の責任を負い

ません。

権利者の許諾を得ることなく、このソ

フトウェアおよびユーザーガイドの内

容の全部または一部を複写すること、

およびこのソフトウェアを賃貸に使用

することは、著作権法上禁止されてお

ります。

ソフトウェアを使用したことによるお

客様の損害、または第三者からのいか

なる請求についても、当社は一切その

責任を負いかねます。

万一、製造上の原因による不良があり

ましたらお取り替えいたします。それ

以外の責はご容赦ください。

このソフトウェアの仕様は、改良のた

め予告なく変更することがありますが、

ご了承ください。

･IPELAおよびは、

ソニー株式会社の商標です。

･VISCAは、ソニー株式会社の商標

です。

･Microsoft、Windows、Internet

Explorerおよび MS-DOS は、米国

MicrosoftCorporationの米国および

その他の国における登録商標です。

･Javaは SunMicrosystems,Inc.の商

標です。

･Intelおよび Pentiumは、アメリカ合

衆国および他の国におけるインテル

コーポレーションの登録商標です。

･Adobe、Acrobatおよび Adobe

Readerは、AdobeSystems

Incorporated（アドビシステムズ社）

の商標です。

･CompactFlash（コンパクトフラッ

シュ）および CF は、サンディスク社

の商標です。

その他、本書で登場するシステム名、

製品名は、一般に各開発メーカーの登

録商標あるいは商標です。なお、本文

中で ®、™マークは明記しておりま

せん。

この装置は、情報処理装置等電波障害

自主規制協議会（VCCI）の基準に基づ

くクラス A 情報技術装置です。この装

置を家庭環境で使用すると電波妨害を

引き起こすことがあります。この場合

には使用者が適切な対策を講ずるよう

要求されることがあります。

JP 10 CCD特有の現象/付属品

CCD 特有の現象

CCD* カメラの場合、次のような現象

が起きることがありますが、故障では

ありません。

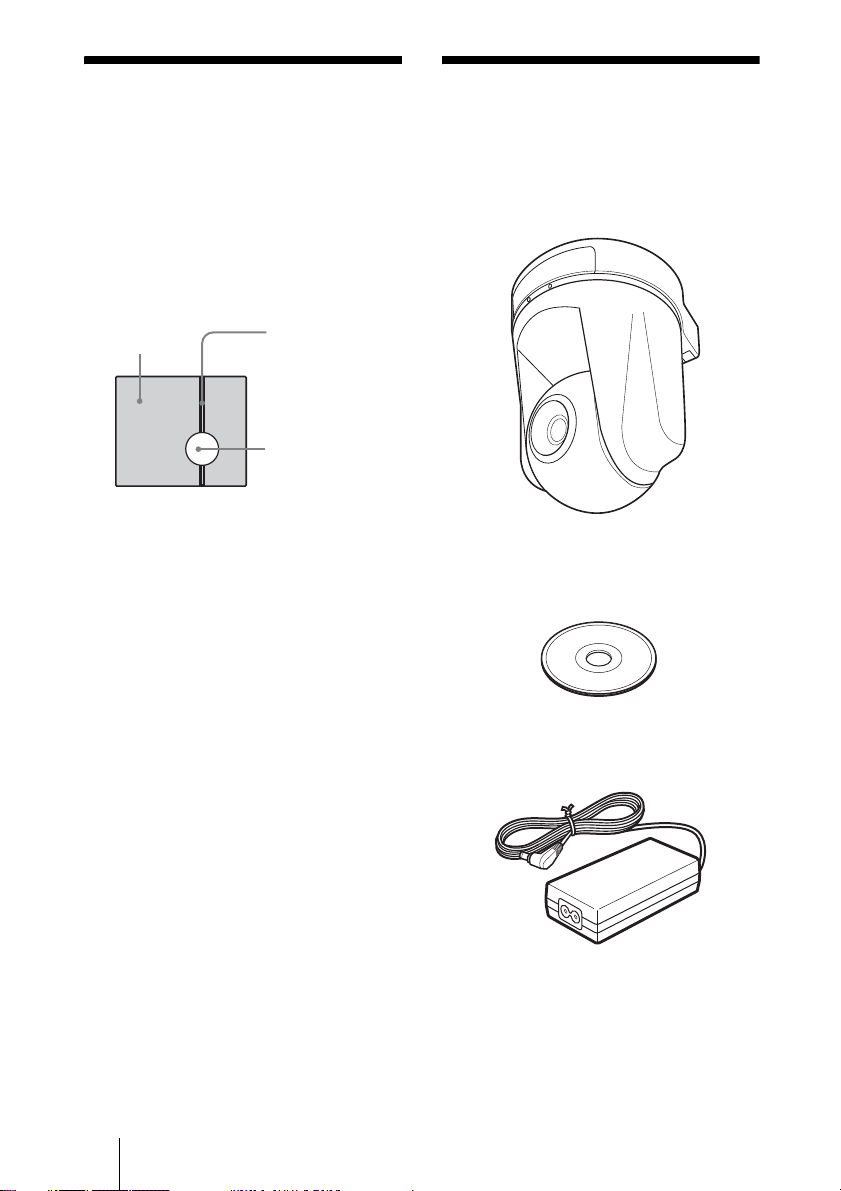

スミア

高輝度の被写体を写したときに、明る

い帯状の縦線 ( 垂直スミア ) がモニター

画面に見える現象です。( 下図参照 )

この現象は、CCD がインターライン転

送方式を採用しているため、フォトセ

ンサーの深いところに入った赤外線な

どにより誘起された電荷が、レジス

ターに転送されるために起こるもので

す。

折り返しひずみ

縞模様、線などを写したとき、ギザギ

ザのちらつきが見えることがあります。

傷

CCD はフォトセンサー ( 素子 ) が縦横

に並んでできており、フォトセンサー

のいずれかに欠陥があると、その部分

だけ画像が写らず、モニター画面に傷

となって見えます ( 実用上支障がない

程度 )。

微小白点

高温時に暗い被写体を写している場合、

画面全体に多数の白点が現れることが

あります。

*CCD は Charge-CoupledDevice の略で

す。

付属品

梱包を開けたら、以下の付属品が一式

そろっているか確認してください。

カメラ本体（1）

CD-ROM（ユーザーガイド、付属プロ

グラム）（1）

AC 電源アダプター（１）

高輝度の被写体

( 電灯、蛍光灯、

太陽、強い反射

光など )

モニター画面縦に薄く尾を引い

たような画像にな

る。( 垂直スミア )

Autres manuels pour IPELA SNC-RZ50N

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Sony Caméra de sécurité

Sony

Sony Ipela SNC-CH135 Comment utiliser

Sony

Sony JCC-VIR978D Manuel utilisateur

Sony

Sony ExwaveHAD SSC-DC330 Manuel utilisateur

Sony

Sony ExwaveHAD DXC-990 Manuel utilisateur

Sony

Sony FCB-EX1020 Manuel utilisateur

Sony

Sony Ipela DynaView SNC-DF50P Manuel utilisateur

Sony

Sony DXC-390 Manuel utilisateur

Sony

Sony XCD-SX710 Manuel utilisateur

Sony

Sony XCG-5005CR Manuel utilisateur

Sony

Sony EVI-D80N Manuel utilisateur

Sony

Sony IPELA SNC-DH160 Manuel utilisateur

Sony

Sony EVI-D100 (NTSC) Manuel utilisateur

Sony

Sony SNC-VM641 Manuel utilisateur

Sony

Sony FCBEX490E Manuel utilisateur

Sony

Sony SNCVM601 Manuel utilisateur

Sony

Sony Ipela SNC-DH210 Manuel utilisateur

Sony

Sony XC229S Manuel utilisateur

Sony

Sony SNC-DH180 Manuel utilisateur

Sony

Sony SNC-M1 Manuel utilisateur

Sony

Sony SNC-CS3N Manuel utilisateur

Sony

Sony SSC-M183 - CCTV Camera Manuel utilisateur

Sony

Sony DXC-930 Manuel utilisateur

Sony

Sony XCL-U100 Manuel utilisateur

Sony

Sony BRC-Z700 - CCTV Camera Manuel utilisateur

Manuels Caméra de sécurité populaires d'autres marques

Okina USA

Okina USA SIR36-870VF650LP Manuel utilisateur

Divio

Divio NDR155PA Manuel utilisateur

Canon

Canon VB-C500D Manuel utilisateur

Easy Access

Easy Access EasyGuard Manuel utilisateur

Vivotek

Vivotek FD9389-EHV-v2 Manuel utilisateur

TUYA

TUYA COSMO W2 Manuel utilisateur

Eusso

Eusso UNC7500-IR Guide de configuration

urmet domus

urmet domus 1096/204 Manuel utilisateur

VC VC20 series Manuel utilisateur

Axis

Axis Q1614 Manuel utilisateur

ieGeek

ieGeek DD201 Manuel utilisateur

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manuel utilisateur

Vicon

Vicon V662-D-1 Mode d'emploi

Grundig

Grundig GCH-K0274P Manuel utilisateur

Lorex

Lorex VANTAGE LBC7032 Manuel utilisateur

4xem

4xem WPT Manuel utilisateur

Samsung

Samsung SCV-3082 Manuel utilisateur

Vitek

Vitek VTC-C544 Manuel utilisateur
