Sony HDCA-901 Manuel utilisateur

CAMERA ADAPTOR

HDCA-901

Serial No. 10001 and Higher(UCJ)

Serial No. 10101 and Higher(SY)

1st Edition (Revised 1)

OPERATION MANUAL Japanese/English

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあり、危険です。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製

品の取り扱いかたを示してあります。このオペレーションマニュアルをよく

お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ

でも見られるところに必ず保管してください。

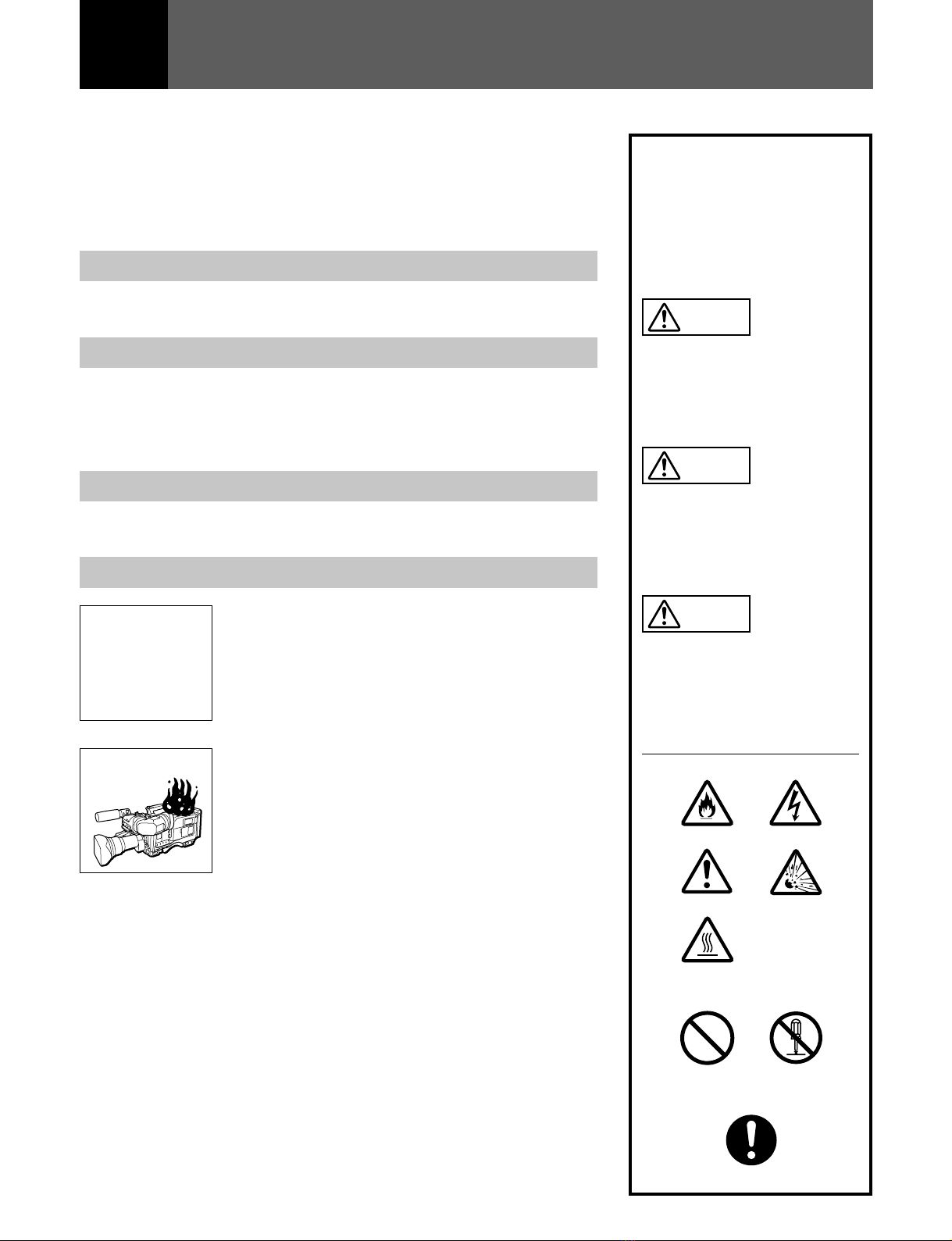

警告

警告表示の意味

このオペレーションマニュアル

および製品では、次のような表

示をしています。表示の内容を

よく理解してから本文をお読み

ください。

危険

この表示の注意事項を守らない

と、火災・感電・破裂などによ

り死亡や大けがになることがあ

ります。

警告

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

注意

この表示の注意事項を守らない

と、感電やその他の事故により

けがをしたり周辺の物品に損害

を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

ソニー製品は安全に十分配慮して設計されています。しかし、電気製品は、

安全のための注意事項を守らないと、火災や感電などにより死亡や大けがな

ど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2(JP)〜 3(JP)ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめ

します。点検の内容や費用については、ソニーのサービス担当者または営業

担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

火災感電

注意

禁止

分解禁止

強制

破裂

高温

1電源を切る。

2DC電源接続コードを抜く。

3ソニーのサービス担当者、または営業担当者に

修理を依頼する。

すぐに電源を切り、消火する。

•異常な音、に

おい、煙が出

たら

•落下させたら

炎が出たら /

日本語安全のために

1(JP)

警告 .................................................................................................................... 2

注意 .................................................................................................................... 2

電池についての安全上のご注意.............................................................................. 3

概要 ......................................................................................................................... 4

各部の名称と働き ................................................................................................... 5

準備 ......................................................................................................................... 7

HDW-F900への取り付け........................................................................................ 7

HDW-F900の設定.................................................................................................... 7

仕様 ......................................................................................................................... 8

日

本

語

2(JP)

分解しない、改造しない

分解したり、改造したりすると、感電の原因となります。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、接続コードを抜いて、

ソニーのサービス担当者または営業担当者にご相談ください。

DC電源ケーブルを傷つけない

DC 電源ケーブルを傷つけると、火災や感電の原因となります。

･ケーブルを加工したり、傷つけたりしない。

･重いものをのせたり、引っ張ったりしない。

･熱器具に近づけたり、加熱したりしない。

･ケーブルを抜くときは、必ずプラグを持って抜く。

万一、ケーブルが傷んだら、ソニーのサービス担当者に交換をご依頼くださ

い。

油煙、湯気、湿気、ほこりの多い場所では設置•使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

感電火災

警告

分解禁止

禁止

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

注意

固定ねじを締める

カメラと一体化して運用するときは、固定ねじをしっかり締めてください。

固定ねじを締めずに使用するとカメラとカメラアダプターが分離し、落下し

た機器でけがをすることがあります。

強制

3(JP)

電池についての安全上のご注意

ここでは、本機での使用が可能なソニー製リチウムイオン電池についての注

意事項を記載しています。

万一、異常が起きたら

･煙が出たら

1機器の電源スイッチを切るか、バッテリーチャージャーの電源プラグを

抜く。

2ソニーのサービス担当者に連絡する。

･電池の液が目に入ったら

すぐきれいな水で洗い、ただちに医師の治療を受ける。

･電池の液が皮膚や衣服に付いたら

すぐにきれいな水で洗い流す。

･バッテリー収納部内で液が漏れたら

よくふき取ってから、新しい電池を入れる。

下記の注意事項を守らないと、破裂・発火・発熱・液漏れにより、死亡や大

けがになることがあります。

･充電には、ソニーの専用バッテリーチャージャーを使用する。

充電のしかたについては、バッテリーチャージャーの取扱説明書をよくお

読みください。

･火中に投入、加熱、はんだ付けをしない。

･分解、改造をしない。

･直射日光の当たるところ、炎天下の車内、ストーブのそばなど高温の場所

で、使用・放置・充電をしない。

･ハンマーでたたくなどの強い衝撃を与えたり、踏みつけたりしない。

･接点部や ‘極と’極をショートさせたり、金属製のものと一緒に携帯・

保管をしない。

下記の注意事項を守らないと、破裂・発熱・液漏れにより、死亡や大けがな

どの人身事故になることがあります。

･所定の充電時間を超えても充電が完了しない場合は、充電をやめる。

･電池使用中や充電、保管時に異臭がしたり、発熱・液漏れ・変色・変形な

どがあったときは、すぐに使用や充電をやめ、火気から遠ざける。

下記の注意事項を守らないと、破裂・液漏れにより、けがをしたり周辺の物

品に損害を与えたりすることがあります。

･投げつけない。

･電池を使い切ったとき、長期間使わないときは、取り出しておいてくださ

い。

･水や海水につけたり、濡らしたりしない。

破裂高温

危険

警告

破裂高温

注意

破裂

4(JP)

概要

本機は、HDカムコーダーHDW-F900と一体化し、HDW-F900の

オーディオ入力チャンネル(CH1/CH2)と合わせて4チャンネル

(CH1/CH2/CH3/CH4)のオーディオ入力を可能にするカメラアダ

プターです。

本機は以下のような特長を持っています。

HD SDI出力に対応

2系統のHDTVシリアルデジタルの映像/音声出力コネクターを装

備し、記録画と音声のトータルなモニターが可能になりました。

豊富なモニター機能

•モニター出力コネクター(XLR型5ピン、ステレオ)とヘッドホン出

力コネクター(標準ジャック、ステレオ)を装備。

•3/4チャンネルに加え、HDW-F900側の1/2チャンネルのモニ

ター音声出力も、本機側で選択できます。

多様な電源対応

•本機のDC入力に供給された電源を、HDW-F900側に供給する

ことができます。

•DC 出力コネクターから、UHFシンセサイザーダイバーシティー

チューナーWRR-860等への電源を供給できます。

5(JP)

各部の名称と働き

1バッテリー取り付け部

2PHONESジャック

3PHONES LEVELつまみ

4AUDIO IN CH-3/CH-4 LINE/MIC/＋48V ON

切り換えスイッチ

5AUDIO IN CH-3/CH-4コネクター

6AUDIO OUTコネクター

7HD SDI OUT 1/2コネクター

8DC INコネクター

9DC OUTコネクター

0音声チャンネル3/4レベルメーター

!¡ LIGHTスイッチ

!™ AUDIO LEVEL CH-3/4つまみ

!£ AUDIO SELECT CH-3/4スイッチ

!¢ MONITORスイッチ

!∞ POWERスイッチ

6(JP)

各部の名称と働き

1バッテリー取り付け部

バッテリーパックBP-L60Aを取り付けます。

◆ バッテリーの取り付けかたについては、HDW-F900のオペレーション

マニュアルをご覧ください。

2PHONES(ヘッドホン)ジャック

インピーダンス8Ωの標準タイプのステレオヘッドホンを接続します。

3PHONES LEVEL(ヘッドホン音量)つまみ

PHONESジャックから出力される音量を調整します。

4AUDIO IN CH-3/CH-4 LINE/MIC/＋48V ON(音声入

力チャンネル3/4ライン入力/マイク入力)切り換えスイッチ

AUDIOINCH-3/CH-4コネクターに入力した音声信号の音源を

切り換えます。

LINE：ライン入力するオーディオ機器

MIC：内部電源供給方式のマイク

＋48V ON：外部電源供給方式のマイク

5AUDIO IN CH-3/CH-4(音声チャンネル3/4)コネクター

(XLR型、3ピン、メス)

オーディオ機器やマイクをつなぎます。

HDW-F900側のAUDIOCH-1/CH-2コネクターと合わせて4

チャンネルの音声入力が可能です。

6AUDIO OUT(音声出力)コネクター(XLR型、5ピン、オ

ス)

MONITORスイッチで選択した音声信号を出力します。

7HD SDI OUT 1/2コネクター(BNC型)

2系統のHDSDIの映像/音声信号を出力します。

8DC IN(DC電源入力)コネクター(XLR型、4ピン、オス)

ACアダプターまたは外部バッテリーのDC出力ケーブルを接続し

ます。本機に入力した電源が、HDW-F900にも供給されます。

9DC OUT(DC電源出力)コネクター(4ピン)

UHF シンセサイザーダイバーシティーチューナーWRR-860(別売

り)用の電源を供給します。別売りバッテリーとチューナーを取り

付けて使用するとき、HDW-F900後面のDCOUTコネクターに電

源コードが届かない場合、このコネクターを使用します。

0音声チャンネル3/4レベルメーター

AUDIOINCH-3/CH-4コネクターに入力した音声信号の入力レ

ベルまたは再生時の再生レベルを表示します。

!¡ LIGHT(照明)スイッチ

表示窓の照明をコントロールします。

ON：照明をつける。

OFF：照明を消す。

!™ AUDIO LEVEL CH-3/4(音声チャンネル3/4録音レベル

調整)つまみ

AUDIOSELECTCH-3/4スイッチをMANにすると、これらのつ

まみで音声チャンネル3、4の音声レベルを調整できます。

!£ AUDIO SELECT CH-3/4(音声チャンネル3/4自動/手

動レベル調整切り換え)スイッチ

音声チャンネル3、4の音声レベル調整方法を選びます。

AUTO：自動調整する。

MANUAL：AUDIOLEVELCH-3/4つまみで手動調整する。

!¢ MONITORスイッチ

AUDIOOUTコネクターまたはヘッドホンからの音声出力のチャ

ンネルを切り換えます。本機で 4 チャンネルのモニター出力を切

り換えることができます。

はじめに左側のスイッチでCH1/2またはCH3/4を選択し、次に

右側のスイッチでST(CH1/2またはCH3/4のステレオ出力)ま

たはMONO(各チャンネル単独のモノラル出力)を選択します。

!∞ POWER(電源)スイッチ

本機の電源を入/切します。HDSDI出力を使ってモニターしな

い場合は、音声回路のみの電源を入れてパワーセーブすること

もできます。

ON ALL：すべての電源を入れる。

ON SEL：HDSDI出力をカットし、音声回路のみの電源を入れ

る。

◆ 音声回路をカットし、HDSDI出力のみにすることもできま

す。詳しくは、付属のメンテナンスマニュアルをご覧くださ

い。

OFF：電源を切る。この状態でも、HDW-F900側のPOWERス

イッチでHDW-F900だけの電源を入れることは可能。

ご注意

本機のPOWERスイッチをONALLまたはONSELに設定してい

るときは、HDW-F900側のPOWERスイッチで本機の電源も入／

切できます。

7(JP)

HDW-F900への取り付け

1ネジ2本を外し、精密ネジ1本を緩めて、カバーを取り外す。

ご注意

•取り外したカバーは保管しておいてください。

•本機を取り付けない場合は、カバーを取り外さないでください。

2HDW-F900後部に本機を取り付ける。

準備

3ネジを締める。

◆ バッテリーパック、UHFポータブルチューナーの取り付けかたについて

は、HDW-F900のオペレーションマニュアルをご覧ください。

HDW-F900

の設定

MAINTENANCEメニューのVTRSETUPの中で、

•PBAUDIOCHを「1/2」に

•AURECCH3/4を「AUTO」に

設定してください。

再生時、カムコーダーからは 1/2 チャンネルの音声が出力されま

す。

記録時、本機の3/4チャンネル入力がそのまま3/4チャンネルに記

録されます。

◆ MAINTENANCEメニューの起動方法については、HDW-F900のメン

テナンスマニュアルをご覧ください。

HDW-F900の後部

ネジ

精密ネジ

カバー

HDCA-901

HDW-F900の後部

位置決めピン

コネクター

バッテリー用

コネクター

8(JP)

仕様

一般

電源電圧＋5.0

DC12−1.0V

消費電力 8W

動作温度 0℃〜＋40℃

保存温度 −20℃〜＋60℃

外形寸法 157×195×65mm(幅×高さ×奥行き)

質量 1.0kg

入出力コネクター

AUDIOINCH-3/4 XLR型3ピン、メス

−60dBu/＋4dBu

(0dBu=0.775Vrms.)

AUDIOOUT XLR型5ピン、オス、0dBm

DCIN XLR型4ピン、オス、DC11〜17V

DCOUT 4ピン、DC11〜17V、最大定格電流0.1A

HDSDIOUT BNC型、0.8Vp-p、75Ω

付属品

オペレーションマニュアル(1)

メンテナンスマニュアル(1)

別売り品

延長基板 BC-155、EX-410

バッテリーパック BP-L60A

UHFシンセサイザーダイバーシティーチューナー WRR-860

ACアダプター AC-550

レインカバー（サービスパーツ番号：3-188-446-01）

オーディオケーブル CCXA-53

仕様および外観は、改良のため予告なく変更することがあります

が、ご了承ください。

この説明書は再生紙を使用しています。

..............................................................................................................................................................................................................................................................
