Cautions

•This unit is designed for negative earth 12 V

DC operation only.

•Do not get the wires under a screw, or caught

in moving parts (e.g., seat railing).

•Before making connections, turn the car

ignition off to avoid short circuits.

•Read carefully the Installation/Connections

manual supplied with both this unit and

optional units, before making connections.

•Be sure to insulate any loose unconnected

wires with electrical tape for safety.

•For your safety, the monitor connected to the

VIDEO OUT of this unit can only be viewed

when the car is stopped and the parking brake

is applied.

Be sure to connect the parking brake cord 8

(light green) to the car’s parking brake switch

cord.

Parts Iist (1)

The numbers in the list are keyed to those in the

instructions.

The supplied tool qs is necessary for removing

the unit. For details, refer to “Removing the

unit” in the supplied operating instructions.

Caution

Handle the bracket 1carefully to avoid injuring

your fingers.

TOP

Installation/Connections

安裝線路連接

Connection example (2)

This unit must be connected to an optional Sony

master unit with BUS control functions, such as

Media Center/Receiver XAV-7W.

To use the unit with:

— an optional Media Center/Receiver XAV-7W

connected (A).

— an optional monitor and an optional Sony

BUS compatible master unit connected (B).

Connection diagram (3)

Connecting the parking brake

cord (4)

Be sure to connect the parking brake cord 8

(light green) to the car’s parking brake switch

cord, whose mounting position depends on your

car. Please consult your car dealer or your

nearest Sony dealer for further details.

Using the pressure terminal

Clasp the end of the parking brake cord 8(light

green) and the car’s parking brake switch cord

with the pressure terminal 7.

Note

If the car’s parking brake switch cord is too thin,

connect the parking brake cord 8(light green) to

the car’s parking brake switch cord directly without

using the pressure terminal 7.

TOP

Equipment used in illustrations (not supplied)

插圖中的裝置（非附送）

Rear speaker

後揚聲器

Front speaker

前揚聲器

×4

×2

3-245-177-11 (1)

VIDEO OUT

BUS CONTROL OUT

Monitor

顯示器

System up

VCD/MP3

Player

Sony BUS compatible

master unit

Sony BUS 相容主機

Media Center/Receiver

XAV-7W

Media Center/Receiver

XAV-7W

9q; qa qs

VIDEO OUT

BUS CONTROL OUT BUS AUDIO OUT

BUS AUDIO OUT

*Connection BOX

(supplied with Media center/Receiver)

連接盒（附隨Media Center/Receiver）

2 m

2 m 2 m 2 m

CSX-V58MP

VIDEO OUTAUDIO OUTBUS

BUS CONTROL OUT

注意

•本機只能使用負極接地 12 V 直流電源。

•不要使導線夾在螺栓下，或繞掛在移動部件上

（如：座椅扶手上）。

•進行連接之前，請先關閉汽車的點火器，以避

免短路。

•進行連接之前，請仔細閱讀隨本機和選購裝置

一起提供的安裝線路連接手冊。

•為了安全，請確認把沒有連接的導線用電器膠

帶包紮進行絕緣。

•為了安全，您只能在停車時並使用了停車製動

後，才能觀看連接在 VIDEO OUT 電纜上的監視

器。

請確信將停車製動導線 8（淡綠色）連接至汽

車的停車製動開關導線。

零件一覽表（1）

圖示數字與說明書中的數字是一致的。

取出本裝置需要使用所提供的工具 qs。請參見隨

機附送使用說明書中的“如何取出本裝置”。

注意

移動裝卸支架 1 時，請特別注意別傷到手指。

線路連接圖例（2）

本裝置必須連接具有BUS功能的選購裝置Sony主

機，如 Media Center/Receiver XAV-7W。

與下列裝置配合使用：

－選購裝置 Media Center/Receiver XAV-7W，按

照（A）圖連接。

－選購的監視器和選購的 Sony BUS 相容主機，

按照（B）圖連接。

線路連接圖（3）

連接停車製動導線 (4)

必須將停車製動導線 8（淡綠色）連接至汽車的

停車製動開關導線。停車製動開關道線的安裝位

置視您的汽車而定。詳細情況請向您的汽車經銷

商或就近的 Sony 經銷商諮詢。

使用壓力接頭

用壓力接頭 7 將停車製動導線 8（淡綠色）

的末端和停車製動開關導線扣緊。

註

如果停車製動開關導線很細，可不使用壓力接頭

，直

接將停車製動導線

（淡綠色）連接至停車製動開關導

線。

BUS AUDIO OUT

TOP

Car’s parking brake switch cord

停車製動開關導線

Car’s parking brake switch cord

停車製動開關導線

Car’s parking brake

warning light

停車製動警告燈

Car’s parking brake switch

停車製動開關

CSX-V58MP

Body ground

車身接地

Battery power

蓄電池電源

Car’s parking brake

switch cord

停車製動開關導線

Foot parking brake type

腳（踏）剎車型 Hand parking brake type

手（拉）剎車型

Car’s parking brake

switch cord

停車製動開關導線

BUS CONTROL OUT

VIDEO OUT

Sony BUS compatible

master unit

Sony BUS 相容主機

*1Connection BOX (supplied with Media Center/Receiver XAV-7W).

*2To car’s parking brake swich cord.

For details, see “Connecting the parking brake cord (4).”

*3Connect the BUS cable to its terminal with the unit’s Vmark and the BUS cable’s v

mark aligned.

連接盒（附隨Media Center/Receiver XAV-7W）。

連接至汽車的停車製動開關導線。詳細說明，請參見“連接停車製動導線

（4）

”。

將總線電纜標有

標誌的一端連接至本機標有

標誌的端子。

qa*3

(light green)

（淡綠色）

Terminal of parking brake cord

Using the pressure terminal 7

使用壓力接頭 7

Connecting the parking brake cord 8(light green)

連連接停車製動導線 8（淡綠色）

(light green)

（淡綠色）

(light green)

（淡綠色）

TOP

Bend these claws outward

for a tight fit, if necessary.

若有必要，則可向外彎曲這些卡爪，

以便牢固安裝。

182 mm

53 mm

TOP

Dashboard

儀表板

6A TOYOTA

to dashboard/centre console

至儀表板中央控制箱

Bracket

托架

Bracket

托架

max. size

5 ×8 mm

最大尺寸

5×8 mm

B NISSAN

max. size

5 ×8 mm

最大尺寸

5×8 mm

to dashboard/centre console

至儀表板中央控制箱

Bracket

托架

Bracket

托架

max. size

5 ×8 mm

最大尺寸

5×8 mm

max. size

5 ×8 mm

最大尺寸

5×8 mm

Existing parts supplied with your car

隨汽車附送的部件

Existing parts supplied with your car

隨汽車附送的部件

Fire wall

防火壁

with the TOP marking up

要使帶 TOP 標記面朝上

CSX-V58MP

Media Center/Receiver

XAV-7W

Media Center/Receiver

XAV-7W

CSX-V58MP CSX-V58MP

XAV-7W XAV-7W

Dashboard

儀表板

with the TOP marking up

要使帶 TOP 標記面朝上

Precaution

•Choose the installation location carefully so

that the unit will not interfere with normal

driving operations.

•Avoid installing the unit in areas subject to

dust, dirt, excessive vibration, or high

temperatures, such as in direct sunlight or near

heater ducts.

•Use only the supplied mounting hardware for

a safe and secure installation.

Mounting angle adjustment

Adjust the mounting angle to less than 60°.

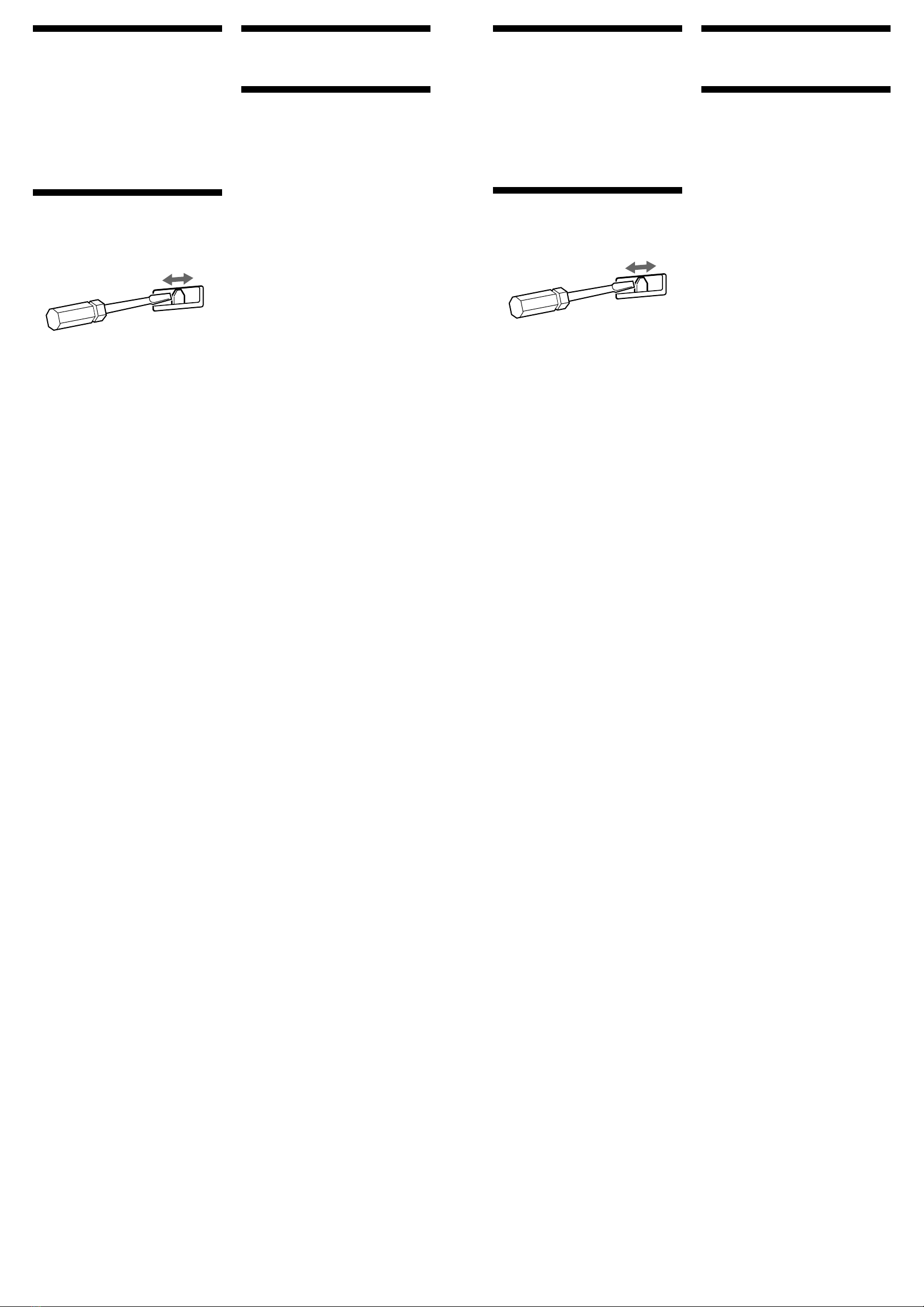

NTSC/PAL select switch

The TV colour system of this unit is factory-set

to the NTSC position. If the TV colour system of

your country is PAL, set the select switch on the

bottom of the unit to PAL.

使用前注意事項

•仔細選擇安裝位置，使之不妨礙正常的駕駛操

作。

•避免將本機安裝在多塵、髒亂、易受震動、或

高溫（如陽光直射或加熱器排氣管附近）等地

方。

•為使安裝安全和可靠，祇能使用提供的安裝零

件。

安裝角度之調整

請在 60 度以內調整安裝角度。

NTSC/PAL選擇開關

本裝置的 TV 彩色系統出廠設定在 NTSC 位置。

如果您國家的 TV 彩色系統是 PAL，請將位於本

裝置底部的選擇開關設定至 PAL。

安裝示例（5）

安裝在儀錶板裡

將本機安裝於日本產汽車上時

（6）

有的日本產汽車不能安裝本機，在這種情形下，

請您向當地的 Sony 經銷商諮詢。

註

為防止發生故障，安裝時只能使用附送的螺絲

。

Mounting example (5)

Installation in the dashboard

Mounting the unit in a Japanese

car (6)

You may not be able to install this unit in some

makes of Japanese cars. In such a case, consult

your Sony dealer.

Note

To prevent malfunction, install only with the

supplied screws 4.
