Sony DVP-C600D Manuel utilisateur

MICROFILM

SERVICE MANUAL

US Model

Canadian Model

Mexican Model

CD/DVD PLAYER

DVP-C600D

RMT-D104A

SPECIFICATIONS

All manuals and user guides at all-guides.com

all-guides.com

DVP-C600D

4-7 4-8

RF, SERVO 1

TK-48 (1/2)

TK-48 (RF, SERVO 1) SCHEMATIC DIAGRAM

– Ref. No.: TK-48 board; 3,000 series –

• Waveforms

1IC006 %¡ – %™ (DVD play)

270 mVp-p (V)

2IC006 ^¡ – ^™ (DVD play)

1.2 Vp-p (V)

3IC006 ^£ – ^¢ (DVD play)

800 mVp-p (V)

4IC005 !£ (CD play)

500 mV/DIV 1 ms/DIV

5IC005 !∞ (CD play)

500 mV/DIV 10 ms/DIV

6IC005 @™ (CD play)

500 mV/DIV 1 µs/DIV

Note:

The components identi-

fied by mark !or dotted

linewithmark!arecriti-

cal for safety.

Replace only with part

number specified.

Note:

Les composants identifiés par

une marque !sont critiques

pour la sécurité.

Ne les remplacer que par une

piéce portant le numéro

spécifié.

All manuals and user guides at all-guides.com

DVP-C600D

4-9 4-10

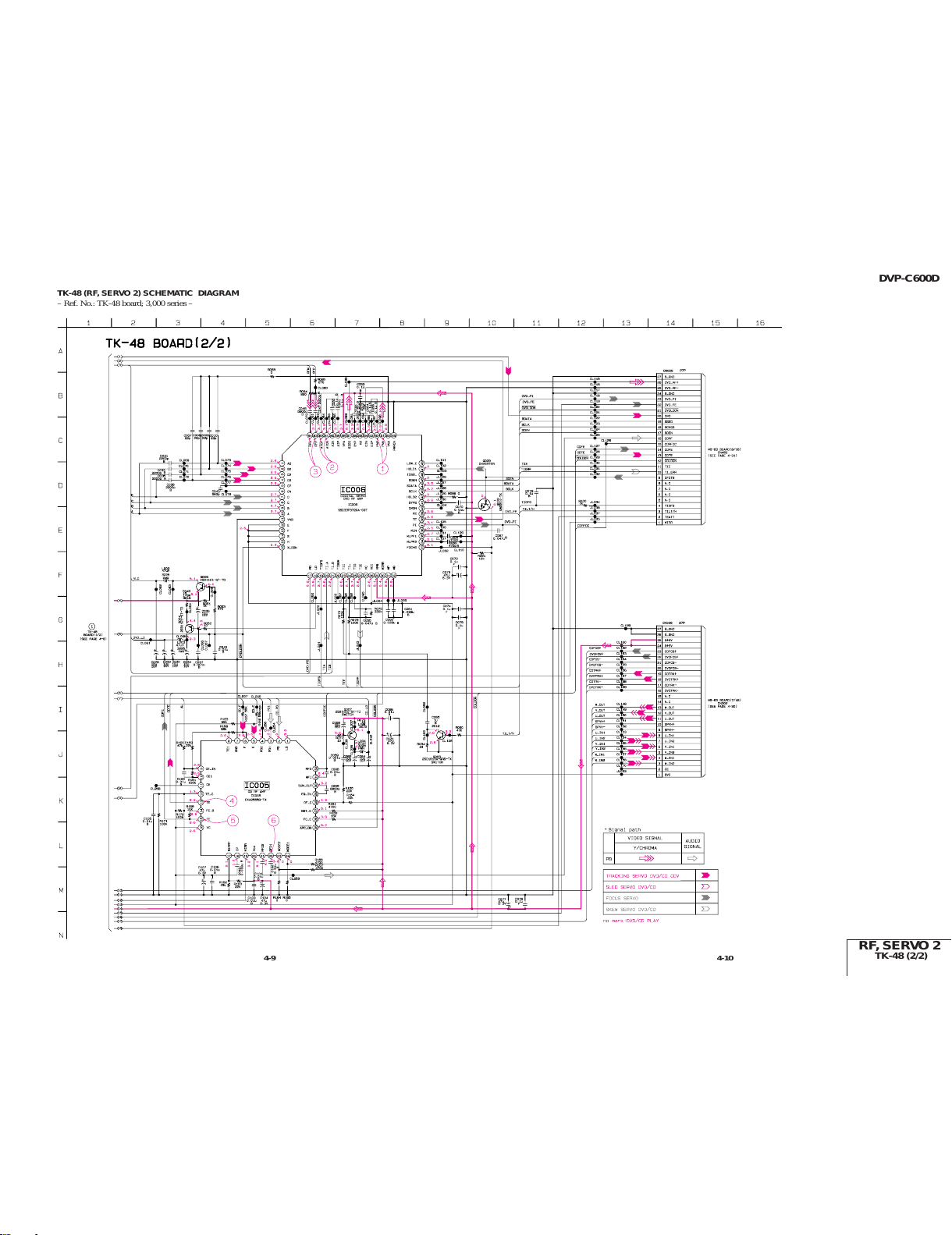

TK-48 (RF, SERVO 2) SCHEMATIC DIAGRAM

– Ref. No.: TK-48 board; 3,000 series –

RF, SERVO 2

TK-48 (2/2)

All manuals and user guides at all-guides.com

DVP-C600D

4-15 4-16

MB-83 (AC-3 DECODER) SCHEMATIC DIAGRAM • See page 4-11 to 4-14 for printed wiring board.

– Ref. No.: MB-83 board; 2,000 series –

AC-3 DECODER

MB-83 (1/16)

All manuals and user guides at all-guides.com

DVP-C600D

4-17 4-18

MB-83 (M GATE ARRAY) SCHEMATIC DIAGRAM • See page 4-11 to 4-14 for printed wiring board.

– Ref. No.: MB-83 board; 2,000 series –

M GATE ARRAY

MB-83 (2/16)

All manuals and user guides at all-guides.com

DVP-C600D

4-19 4-20

MB-83 (AV DECODER) SCHEMATIC DIAGRAM • See page 4-11 to 4-14 for printed wiring board.

– Ref. No.: MB-83 board; 2,000 series –

AV DECODER

MB-83 (3/16)

All manuals and user guides at all-guides.com

all-guides.com

DVP-C600D

4-21 4-22

MB-83 (CLOCK GENERATOR) SCHEMATIC DIAGRAM • See page 4-11 to 4-14 for printed wiring board.

– Ref. No.: MB-83 board; 2,000 series –

CLOCK GENERATOR

MB-83 (4/16)

• Waveforms

1IC206 8

3.28 Vp-p 27 MHz

2IC209 1

1.4 Vp-p 27 MHz

All manuals and user guides at all-guides.com

DVP-C600D

4-23 4-24

MB-83 (VIDEO ENCODER) SCHEMATIC DIAGRAM • See page 4-11 to 4-14 for printed wiring board.

– Ref. No.: MB-83 board; 2,000 series –

VIDEO ENCODER

MB-83 (5/16)

All manuals and user guides at all-guides.com

DVP-C600D

4-27 4-28

MB-83 (DRIVE 1) SCHEMATIC DIAGRAM • See page 4-11 to 4-14 for printed wiring board.

– Ref. No.: MB-83 board; 2,000 series –

DRIVE 1

MB-83 (6/16)

• Waveforms

1IC303 !ª, @™, @£ (DVD play)

5.2 Vp-p 160 Hz

2IC303 !ª, @™, @£ (CD play)

1.84 Vp-p 45 Hz

Note:

The components identi-

fied by mark !or dotted

linewithmark!arecriti-

cal for safety.

Replace only with part

number specified.

Note:

Les composants identifiés par

une marque !sont critiques

pour la sécurité.

Ne les remplacer que par une

piéce portant le numéro

spécifié.

All manuals and user guides at all-guides.com

DVP-C600D

4-29 4-30 DRIVE 2, SLED

MB-83 (7/16), FG-44

MB-83 (DRIVE 2), FG-44 (SLED) SCHEMATIC DIAGRAMS • See page 4-11 to 4-14 and 4-26 for printed wiring boards.

– Ref. No.: MB-83 board; 2,000 series, FG-44 board; 1,000 series –
