Somogyi FKA 100 Manuel utilisateur

FKA 100

EN -Safety and maintenance / H - Biztonság és karbantartás /

SK - Bezpečnosť a údržba / RO - Siguranță și întreținere /

SRB-MNE - Bezbednost i održavanje / CZ - Bezpečnost a údržba /

HR-BIH - Sigurnost i održavanje

4 – 26

EN -Functions / H - Funkciók / SK - Funkcie / RO - Funcții /

SRB-MNE - Funkcije / CZ - Funkce / HR-BIH - Funkcije 27– 34

instruction manual

eredeti használati utasítás

návod na použitie

manual de utilizare

uputstvo za upotrebu

návod k použití

uputa za uporabu

EN HSK RO SRB-MNE CZ HR-BIH

1. cold air inlet hideg levegő

bevezető nyílás

vstupný otvor

studeného

vzduchu

orificiu admisie

aer rece

otvor za ulaz

hladnog vazduha

vstupní otvor

studeného

vzduchu

ulazni otvor

hladnog zraka

2. hot air outlet meleg levegő

kivezető nyílás výstupný otvor

teplého vzduchu orificiu evacuare

aer cald

otvor za izlaz

toplog vazduha výstupní otvor

teplého vzduchu izlazni otvor

toplog zraka

3. display kijelző displej ecran displej displej zaslon

4. MENU button MENÜ gomb tlačidlo MENU buton MENIU MENI taster tlačítko MENU Tipka MENU

5. OK button OK gomb tlačidlo OK buton OK OK taster tlačítko OK Tipka OK

6. selector switches választógombok tlačidlá voľby butoane selecție tasteri za odabir tlačítka volby

nastavení tipke za odabir

7. on/off button be-/kikapcsoló

gomb

tlačidlo za-/

vypnutia buton pornit/oprit taster za uklj./

isklj. tlačítko zapínání/

vypínání

tipka za

uključivanje /

isključivanje

8. mains

connection cable

hálózati

csatlakozó kábel sieťový

pripojovací kábel cablu de

conectare rețea priključni kabel síťový napájecí

kabel priključni kabel

9. wall bracket fali konzol nástenná

konzola

consolă de

perete zidna konzola nástěnná

konzole zidni nosač

5.4.3.

9.8.

figure 1. • 1. ábra • 1. obraz • figura 1. • 1. skica • 1. obrázek • 1. slika

figure 2. ● 2. ábra ● 2. obraz ● figura 2. ● 2. skica ● 2. obrázek ● 2. slika

figure 4. ● 4. ábra ● 4. obraz ● figura 4. ● 4. skica ● 4. obrázek ● 4. slika

figure 6. ● 6. ábra ● 6. obraz ● figura 6. ● 6. skica ● 6. obrázek ● 6. slika

figure 3. ● 3. ábra ● 3. obraz ● figura 3. ● 3. skica ● 3. obrázek ● 3. slika

figure 5. ● 5. ábra ● 5. obraz ● figura 5. ● 5. skica ● 5. obrázek ● 5. slika

figure 7. ● 7. ábra ● 7. obraz ● figura 7. ● 7. skica ● 7. obrázek ● 7. slika

WALL MOUNTED HEATER

IMPORTANT SAFETY INSTRUCTIONS

READ THE INSTRUCTION MANUAL CAREFULLY BEFORE USE AND RETAIN IT FOR

LATER REFERENCE!

WARNINGS

1. Before using the product for the first time, please read the instructions for use below and

retain them for later reference. The original instructions were written in the Hungarian

language.

2. Children below the age of 3 years should be kept away from the appliance, except where

they are under constant supervision. Children between the age of 3 and 8 may only

switch the appliance on/off provided that it has been set up and installed in the normal

operating position and they are under supervision, or have been instructed how to operate

the appliance safely and understand the hazards associated with use. This appliance

may only be used by persons with impaired physical, sensory or mental capabilities, or

lacking in experience or knowledge, as well as children from the age of 8, if they are

under supervision or have been given instruction concerning use of the appliance by a

person responsible for their safety and they have understood the hazards associated

with use. Children should not be allowed to play with the unit. Children may only clean or

perform user maintenance on the appliance under supervision. WARNING: Parts of this

appliance can become very hot and could cause burns. Extra care should be taken

when children or handicapped persons are around.

3. Do not use this heater if it has been dropped.

4. Do not use if there are visible signs of damage to the heater.

5. Never locate the appliance directly in corners and observe the minimum installation

distances indicated on Figure 2. Always observe the health and safety regulations valid

in the country of use!

6. The appliance should be used as intended for warming air, not for general heating

purposes.

7. The stream of hot air should not be directed straight to curtains or other flammable

materials!

8. The grille at the hot air outlet may be hot.

9. Do not locate near flammable materials. (min. 100 cm)

10. When installing, take into account the material and load-bearing capacity of the wall.

11. Before powering on the appliance, make sure that the heater is stable on the wall.

12. Do not use in locations where flammable vapors or explosive dust may be released.

13. Do not use near flammable materials or in potentially explosive atmospheres!

14. Can only be operated under continuous supervision.

15. Do not operate near children without supervision.

EN -Safety and maintenance / H - Biztonság és karbantartás / SK - Bezpečnosť a údržba /

RO - Siguranţă și întreţinere / SRB-MNE - Bezbednost i održavanje / CZ - Bezpečnost a údržba /

HR-BIH - Sigurnost i održavanje

16. Only to be used in dry, indoor conditions. Protect from humid environments (e.g. bathrooms

or swimming pools)!

17. It is PROHIBITED to use the appliance near bathtubs, basins, showers, swimming pools

or saunas!

18. It is prohibited to use the appliance in motor vehicles or in confined spaces (< 5 m²) such

as elevators!

19. When not planning to use the appliance for an extended period of time, switch it off then

remove the power plug from the outlet.

20. Always power off the heater before relocating it.

21. Do not place the heater directly under the mains socket.

22. If you notice any abnormality (e.g. unusual noise from the appliance or a burning smell),

switch it off and unplug it immediately.

23. Make sure that no objects or liquids can enter the appliance through the openings.

24. To reduce the risk of electric shock, do not expose this appliance to dripping or splashing

water, and do not place objects filled with liquids, such as vases on the appliance.

25. Do not place an open flame source, such as a burning candle on the appliance.

26. Protect from dust, humidity, sunlight and direct heat radiation!

27. Power off the appliance by unplugging it from the electric outlet before cleaning!

28. Do not touch the appliance or the power cable with wet hands!

29. The appliance may only be connected to properly grounded 220 - 240 V~ / 50 Hz electric

wall outlets! The circuit must be protected by a 16 A circuit breaker.

30. Unwind the power cable completely!

31. Do not use extension cords or power strips to connect the appliance!

32. Do not lead the power cable on the appliance, or near the air inlet and outlet openings!

33. Do not lead the power cable under carpets, doormats, etc.!

34. The appliance should be located so as to allow easy access and removal of the power

plug!

35. Lead the power cable so as to prevent it from being pulled out accidentally or tripped over.

36. The appliance is intended for household use. No industrial use is permitted!

37. Due to continuous improvements, the technical data and design may change without any

prior notice.

38. The actual instruction manual can be downloaded from www.somogyi.hu website.

39. We don’t take the responsibility for printing errors which may occur, and apologize for

them.

CAUTION: RISK OF ELECTRIC SHOCK!

Do not attempt to disassemble of modify the unit or its accessories. In case any part is

damaged, immediately power off the unit and seek the assistance of a specialist.

In the event that the power cable should become damaged, it should only be replaced

by the manufacturer, its service facility or similarly qualified personnel.

MEANING OF SYMBOL ON APPLIANCE: DO NOT COVER!

COVERING THE UNIT CAN CAUSE OVERHEATING, FIRE OR ELECTRIC

SHOCK!

INSTALLATION

1. Before installation, carefully remove packaging, and make sure not to damage the appliance

or the connecting cable. The appliance must not be operated if damaged in any way!

2. The device may only be used in dry indoor conditions!

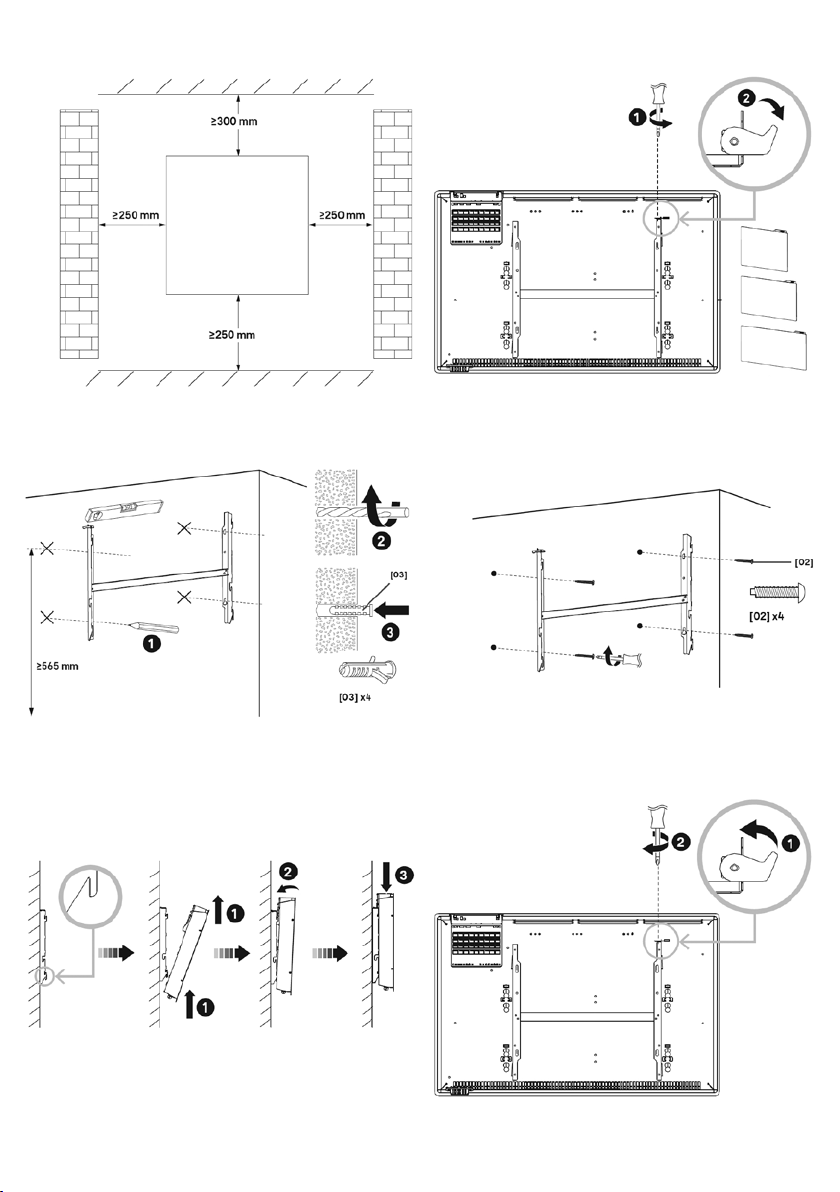

3. To mount on wall, follow the steps of Figure 2.:

a. Use a screwdriver to turn the lever on the top of the wall bracket, and then lift the bracket

off the back of the heater.

b. The free flow of warm air must be ensured for operation, so observe the specified

minimum installation distances!

c. Attach the wall bracket to the wall with dowels and 4 screws. Use dowels that match

the structure of the wall and the size of the screws. Make sure the console is horizontal.

d. Hook the bottom two holes on the back of the device onto the bracket, and then hook the

top two mounting points by tilting them toward the wall.

e. If the device is already on the wall mount, use a screwdriver to turn the lever on the top

of the wall bracket back to secure the device.

4. Connect the appliance into a standard grounded wall power socket! Now the appliance is

ready for operation!

CLEANING MAINTENANCE

In order to ensure optimum functioning, the appliance may require cleaning at least once a

month, depending on the manner of use and degree of contamination.

1. Switch off and power off the appliance by unplugging it from the electric outlet before

cleaning.

2. Allow the appliance to cool down (for at least 30 minutes).

3. Clean the protective grill using a vacuum cleaner equipped with a brush accessory.

4. Use a slightly moistened cloth to clean the appliance’s outer surface. Do not use any

aggressive cleaners. Avoid getting water inside of and on the electric components of the

appliance!

TROUBLESHOOTING

Malfunction Possible solution

The appliance is not working in heating

stages.

Check the power supply.

Check the thermostat settings.

Overheating protection may have activated.

The overheating protection activates

frequently. Clean the appliance.

DISPOSAL

Waste equipment must be collected and disposed separately from household waste

because it may contain components hazardous to the environment or health. Used

or waste equipment may be dropped off free of charge at the point of sale, or at any

distributor which sells equipment of identical nature and function. Dispose of product

at a facility specializing in the collection of electronic waste. By doing so, you will

protect the environment as well as the health of others and yourself. If you have any

questions, contact the local waste management organization. We shall undertake the

tasks pertinent to the manufacturer as prescribed in the relevant regulations and shall

bear any associated costs arising.

FALI FŰTŐTEST

FONTOS BIZTONSÁGI UTASÍTÁSOK

OLVASSA EL FIGYELMESEN ÉS ŐRIZZE MEG A KÉSŐBBI FELHASZNÁLÁSHOZ!

FIGYELMEZTETÉSEK

1. A termék használatba vétele előtt, kérjük, olvassa el az alábbi használati utasítást és

őrizze is meg. Az eredeti leírás magyar nyelven készült.

2. A 3 évesnél fiatalabb gyermekeket távol kell tartani a készüléktől, kivéve, ha folyamatos

felügyelet alatt állnak. A 3 évesnél idősebb és 8 évesnél fiatalabb gyermekek csak ki-/

bekapcsolhatják a készüléket, feltéve, ha azt a normál működési helyzetében helyezték el

és telepítették, valamint felügyelet alatt vannak vagy a készülék biztonságos használatára

vonatkozó útmutatást kapnak, és megértik a használatból adódó veszélyeket.

Ezt a készüléket azok a személyek,akik csökkent fizikai,érzékelési vagy szellemi

képességekkel rendelkeznek, vagy akiknek a tapasztalata és a tudása hiányzik, továbbá

gyermekek 8 éves kortól csak abban az esetben használhatják, ha az felügyelet mellett

történik, vagy a készülék biztonságos használatára vonatkozó útmutatást kapnak, és

megértik a használatból eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel.

Gyermekek kizárólag felügyelet mellett végezhetik a készülék tisztítását vagy felhasználói

karbantartását. FIGYELEM: Ezen készülék néhány része nagyon forróvá válhat és

égési sérülést okozhat. Különösen vigyázni kell, ha gyermekek és kiszolgáltatott

emberek vannak jelen.

3. Bizonyosodjon meg róla, hogy a készülék nem sérült meg a szállítás során!

4. Tilos a készüléket használni, ha azt korábban leejtették!

5. Látható sérülés esetén tilos a készüléket használni!

6. Ne helyezze közvetlen sarokba, tartsa be a 2. ábrán feltüntetett minimális beépítési

távolságokat! Vegye figyelembe a mindenkori országban érvényes biztonsági előírásokat!

7. A készülék rendeltetése szerint csak a levegő felmelegítésére használható, általános

melegítési célokra nem.

8. A kiáramló meleg levegő ne irányuljon közvetlen függönyre, vagy más éghető anyagra!

9. A meleg levegő kivezető nyílásnál a rács forró lehet!

10. Ne helyezze gyúlékony anyag közelébe! (min. 100 cm)

11. A felszerelésnél vegye figyelembe a fal alapanyagát, teherbírását!

12. Mielőtt áram alá helyezi a készüléket, győződjön meg róla, hogy a fűtőkészülék stabilan

van a falon!

13. Tilos ott használni, ahol gyúlékony gőz vagy robbanásveszélyes por szabadulhat fel! Ne

használja gyúlékony vagy robbanásveszélyes környezetben!

14. Csak folyamatos felügyelet mellet üzemeltethető!

15. Tilos gyerekek közelében felügyelet nélkül működtetni!

16. Csak száraz beltéri körülmények között használható! Óvja párás környezettől (pl. fürdő-

szoba vagy uszoda)!

17. A készüléket TILOS fürdőkád, mosdókagyló, zuhany, úszómedence vagy szauna közelé-

ben használni!

18. Tilos a készüléket gépjárművekben vagy szűk (<5 m²), zárt helyiségekben használni (pl.

lift)!

19. Ha hosszabb ideig nem használja, a készüléket kapcsolja ki, majd húzza ki a csatlakozóká-

belt! A készüléket száraz, hűvös helyen tárolja!

20. Mielőtt mozgatja a fűtőtestet, minden esetben áramtalanítsa azt!

21. A készüléket tilos közvetlenül hálózati csatlakozóaljzat alatt elhelyezni!

22. Ha bármilyen rendellenességet észlel (pl. szokatlan zajt hall a készülékből, vagy égett

szagot érez) azonnal kapcsolja ki és áramtalanítsa!

23. Ügyeljen arra, hogy a nyílásokon keresztül semmilyen tárgy vagy folyadék ne kerülhessen

a készülékbe.

24. Az áramütés elkerülése érdekében a készüléket ne érje csepegő vagy fröccsenő víz, és

ne tegyen folyadékkal töltött tárgyakat, pl. vázát a készülékre!

25. Nyílt lángforrás, mint égő gyertya nem helyezhető a készülékre!

26. Óvja portól, párától, napsütéstől és közvetlen hősugárzástól!

27. Tisztítás előtt áramtalanítsa a készüléket a csatlakozódugó kihúzásával!

28. A készüléket és a csatlakozókábelt vizes kézzel soha ne érintse meg!

29. Csak 220 - 240 V~ / 50 Hz feszültségű földelt fali csatlakozóaljzatba szabad csatlakoztatni!

Az áramkör 16 A-es kismegszakítóval védett legyen.

30. A csatlakozókábelt teljesen tekerje le!

31. Ne használjon hosszabbítót vagy elosztót a készülék csatlakoztatásához!

32. Ne vezesse a csatlakozókábelt a készüléken, vagy a levegő be- és kivezető nyílások

közelében!

33. Ne vezesse a csatlakozókábelt szőnyeg, lábtörlő, stb. alatt!

34. A készüléket úgy helyezze el, hogy a csatlakozódugó könnyen hozzáférhető, kihúzható

legyen!

35. Úgy vezesse a csatlakozókábelt, hogy az véletlenül ne húzódhasson ki, illetve ne

botolhasson meg benne senki!

36. Csak magáncélú felhasználás engedélyezett, ipari nem!

37. A folyamatos továbbfejlesztések miatt műszaki adat és a dizájn előzetes bejelentés nélkül

is változhat.

38. Az aktuális használati utasítás letölthető a www.somogyi.hu weboldalról.

39. Az esetleges nyomdahibákért felelősséget nem vállalunk, és elnézést kérünk.

ÁRAMÜTÉSVESZÉLY!

Tilos a készülék vagy tartozékainak szétszerelése, átalakítása! Bármely rész

megsérülése esetén azonnal áramtalanítsa és forduljon szakemberhez.

Ha a hálózati csatlakozóvezeték megsérül, akkor a cserét kizárólag a gyártó, annak

javító szolgáltatója vagy hasonlóan szakképzett személy végezheti el!

TILOS LETAKARNI!

LETAKARÁSA TÚLMELEGEDÉST, TŰZVESZÉLYT, ÁRAMÜTÉST OKOZHAT!

ÜZEMBE HELYEZÉS

1. Üzembe helyezés előtt óvatosan távolítsa el a csomagolóanyagot, nehogy megsértse a

készüléket vagy a csatlakozóvezetéket. Bármilyen sérülés esetén tilos üzembe helyezni!

2. A készülék kizárólag száraz beltéri körülmények között használható!

3. A falra szereléshez kövesse a 2. ábrasor lépéseit:

a. Csavarhúzóval fordítsa el a fali konzol tetején található kart, majd emelje le a fűtőtest

hátuljáról a konzolt.

b. A működéshez biztosítani kell a meleg levegő szabad áramlását, ezért vegye figyelembe

a feltüntetett minimális elhelyezési távolságokat!

c. A fali konzolt tiplikkel és 4 csavarral rögzítse a falhoz. Használjon a fal szerkezetének és

a csavarok méretének megfelelő tipliket. Ügyeljen rá, hogy a konzol vízszintesen álljon.

d. A készülék hátoldalán lévő alsó két nyílást akassza a konzolra, majd a fal felé billentve

akassza be a felső két rögzítési pontot is.

e. Ha a készülék már a fali tartón van, csavarhúzóval fordítsa vissza a fali konzol tetején

található kart, ezzel biztosítva a készüléket.

4. Csatlakoztassa a készüléket szabványos földelt fali csatlakozóaljzatba! Ezzel a készülék

üzemkész

TISZTÍTÁS, KARBANTARTÁS

A készülék optimális működése érdekében a szennyeződés mértékétől függő gyakorisággal,

de legalább havonta egyszer szükséges lehet a készülék tisztítása.

1. Tisztítás előtt kapcsolja ki a készüléket, majd áramtalanítsa a csatlakozódugó kihúzásával!

2. Hagyja lehűlni a készüléket (min. 30 perc).

3. A fém védőrácsot porszívóval, kefefeltéttel tisztítsa meg.

4. Enyhén nedves ruhával tisztítsa meg a készülék külsejét. Ne használjon agresszív

tisztítószereket! A készülék belsejébe, az elektromos alkatrészekre nem kerülhet víz!

HIBAELHÁRÍTÁS

Hibajelenség A hiba lehetséges megoldása

a készülék fűtési fokozatban nem fűt

ellenőrizze a hálózati tápellátást

ellenőrizze a termosztát beállításait

aktiválódhatott a túlmelegedés elleni védelem

sűrűn aktiválódik a túlmelegedés elleni

védelem tisztítsa meg a készüléket

ÁRTALMATLANÍTÁS

A hulladékká vált berendezést elkülönítetten gyűjtse, ne dobja a háztartási hulladékba,

mert az a környezetre vagy az emberi egészségre veszélyes összetevőket is

tartalmazhat! A használt vagy hulladékká vált berendezés térítésmentesen átadható

a forgalmazás helyén, illetve valamennyi forgalmazónál, amely a berendezéssel

jellegében és funkciójában azonos berendezést értékesít. Elhelyezheti elektronikai

hulladék átvételére szakosodott hulladékgyűjtő helyen is. Ezzel Ön védi a környezetet,

embertársai és a saját egészségét. Kérdés esetén keresse a helyi hulladékkezelő

szervezetet. A vonatkozó jogszabályban előírt, a gyártóra vonatkozó feladatokat

vállaljuk, az azokkal kapcsolatban felmerülő költségeket viseljük. Tájékoztatás a

hulladékkezelésről: www.somogyi.hu

NÁSTENNÝ OHRIEVAČ

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA

POZORNE SI PREČÍTAJTE TENTO NÁVOD NA OBSLUHU A USCHOVAJTE HO PRE

BUDÚCE POUŽITIE!

UPOZORNENIA

1. Pred použitím si pozorne prečítajte tento návod na použitie a uschovajte ho. Tento návod

je preklad originálneho návodu.

2. Spotrebič držte mimo dosahu detí do 3 rokov, okrem prípadu, keď deti máte neustále pod

dozorom. Deti staršie ako 3 roky a mladšie ako 8 rokov môžu spotrebič len za- a vypnúť

za predpokladu, že je umiestnený a inštalovaný vo svojej normálnej prevádzkovej polohe,

ak sú deti pod dozorom alebo sú poučení o bezpečnom používaní spotrebiča a pochopia

možné nebezpečenstvá pri používaní výrobku. Spotrebič nie je určený na používanie

osobami so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo

s nedostatkom skúseností a vedomostí, vrátane detí od 8 rokov, používať ho môžu

len pokiaľ im osoba zodpovedá za ich bezpečnosť, poskytuje dohľad alebo ich poučí

o bezpečnom používaní spotrebiča a pochopia nebezpečenstvá pri používaní výrobku.

Deti by mali byť pod dohľadom, aby sa so spotrebičom nehrali. Čistenie alebo údržbu

výrobku môžu vykonať deti len pod dohľadom. POZOR: Niektoré časti tohto spotrebiča

Table des matières

Autres manuels Somogyi Chauffage

Somogyi

Somogyi Home FKF 2000 LED Manuel utilisateur

Somogyi

Somogyi home FKF2000CLCD Manuel utilisateur

Somogyi

Somogyi Home FKF54201 Manuel utilisateur

Somogyi

Somogyi Home LH 300 Manuel utilisateur

Somogyi

Somogyi home FKOS 9M Manuel utilisateur

Somogyi

Somogyi home FKF 54202 Manuel utilisateur

Somogyi

Somogyi home FKF2001LED Manuel utilisateur

Somogyi

Somogyi home FK 190 TURBO Manuel utilisateur

Somogyi

Somogyi home FK 32 Manuel utilisateur

Somogyi

Somogyi home FK 16 Manuel utilisateur

Somogyi

Somogyi Home FKF42201 Manuel utilisateur

Somogyi

Somogyi home FTW4 Manuel utilisateur

Somogyi

Somogyi home FK 420 WIFI Manuel utilisateur

Somogyi

Somogyi home MCL 9000 Manuel utilisateur

Somogyi

Somogyi home FK 25 Manuel utilisateur

Somogyi

Somogyi home FK 33 Manuel utilisateur

Somogyi

Somogyi Home FK 30 Manuel utilisateur

Somogyi

Somogyi Home FK360/BK Manuel utilisateur

Somogyi

Somogyi home FKH 400 Manuel utilisateur

Somogyi

Somogyi home FK 53 Manuel utilisateur

Somogyi

Somogyi HOME FKA 200 Manuel utilisateur

Somogyi

Somogyi home FKF 54203 Manuel utilisateur

Somogyi

Somogyi home FK 29 Manuel utilisateur

Somogyi

Somogyi home FK 26 Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
