Quick Installation Guide

—— X1 Series 1.1kw-2.0kw

IPacking List

Male DC unit×1Female DC unit×1

Product manual×1Quick installation guide×1Warranty card×1

AC terminal×3

Inverter ×1

Positive DC pin contact ×1

Male DC unit×1 Female DC unit×1

Negative DC pin contact ×1

Bracket ×1

Plug and Play Pocket WiFi×1

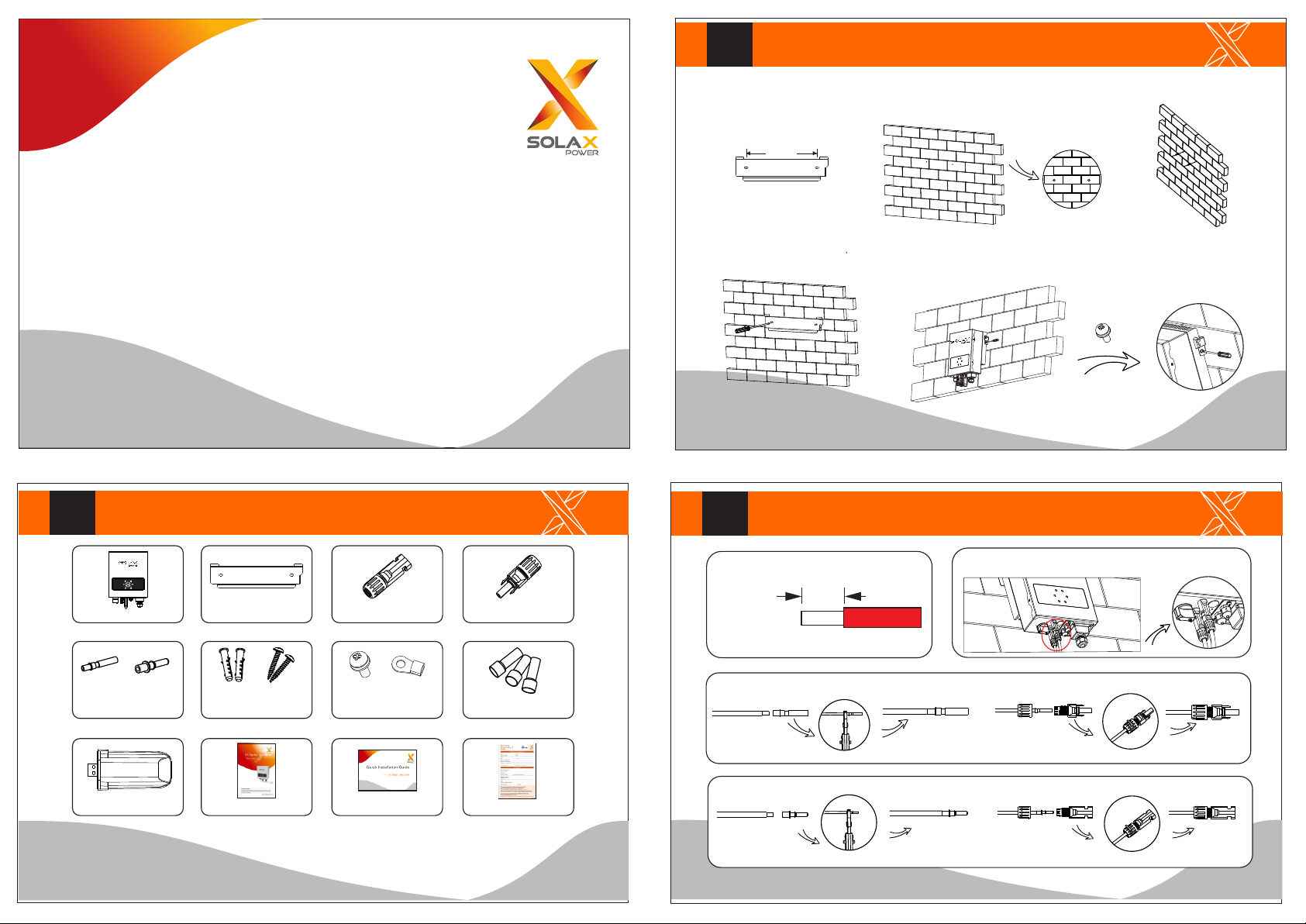

II Inverter Installation

- Mark the position of the two holes.

- Screw the expansion screws. - Match the inverter with the bracket.

- Screw the cross recessed screw on the right side.

- Drill holes with driller.

- Depth: at least 50mm.

- Tighten the expansion tubes.

205.5mm

III

12 AWG

PV Connection

Cable size: 12 AWG -Align the two halves connectors.

positive DC

pin contact

negative DC

pin contact

clamp contact

nut male plug

female plug

tight nut

cable

trip length:

6.0mm

Expansion tube×2

Expansion screw ×2

Cross recessed screw×1

Ring terminal ×1

(optional)

Cable size: 10 AWG - Open AC lid

trip length

52.5mm

12mm

55mm

outer jacket

AC terminal

clamp contact

- Insert the terminals into the corresponding holes and fasten them.

cable core section through AC lid

LNPE

AC Connection

614.00118.01

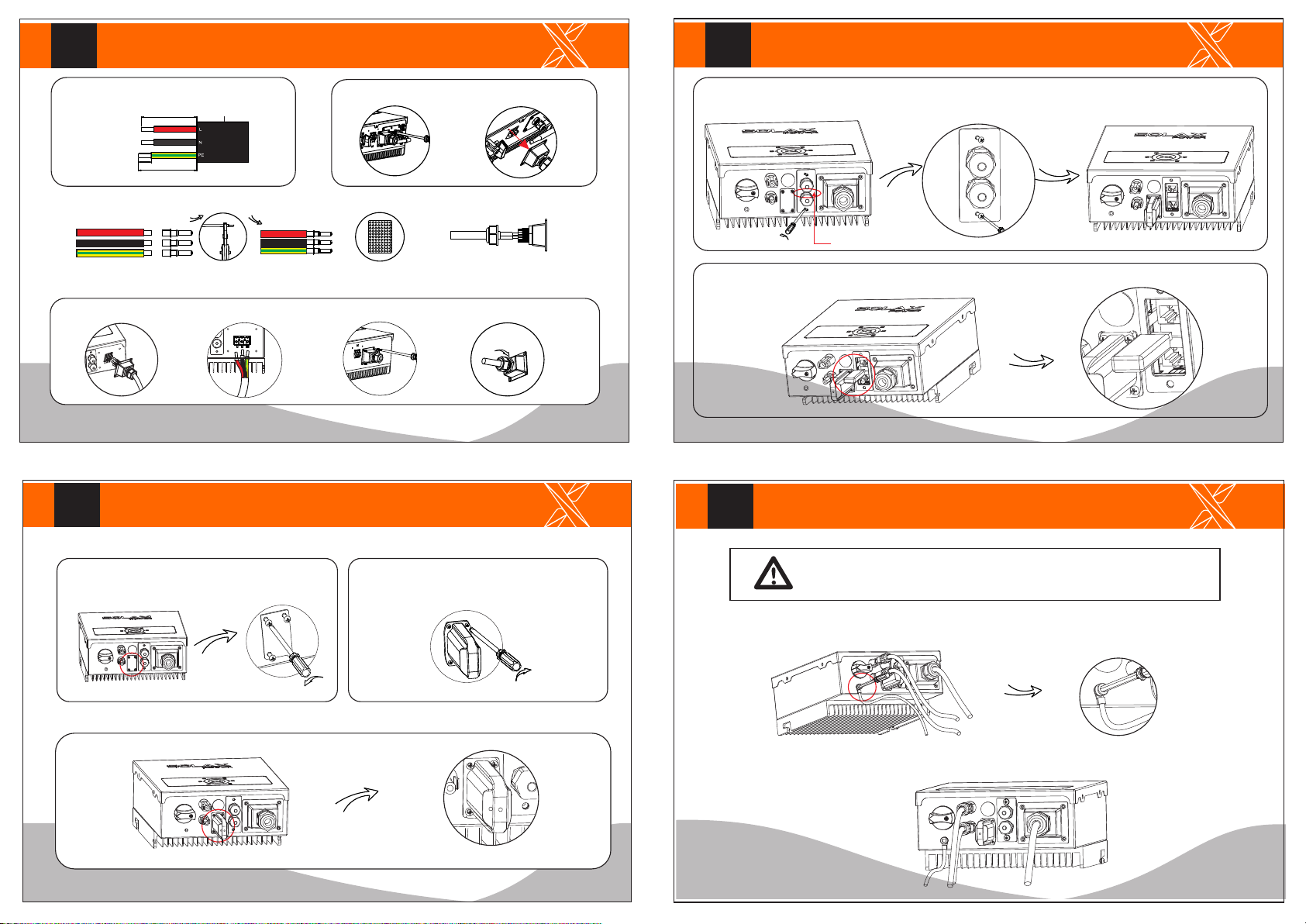

- Open the WiFi lid on the bottom of the inverter.

- Open the communication lid on the bottom of the inverter as below.

- Insert the USB ﬂash drive with program into the “USB” port on the bottom.

- Plug the Pocket WiFi (from Solax) into the port named

“WiFi” on inverter, and tighten the four screws as below.

- Screw the ground screw with allen wrench shown as follow.

- Overview for connection.

WiFi Connection(optional)

VI Usb for Updating

VII

Overview for Connection

USB

Warning!

Be sure this ground wire must be connected !
