Sofamel D-TUERI Manuel utilisateur
CASTELLANO
DETECTOR PERSONAL DE CAMPO
ELÉCTRICO OMNIDIRECCIONAL
Tel. +34 938 087 980
Colocación

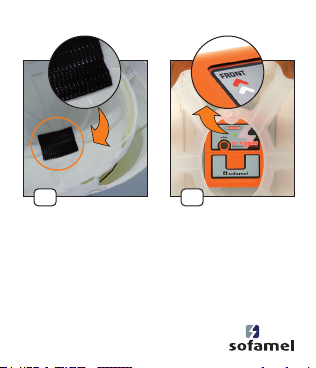

Enganchar la cinta dual lock
proporcionada con el
detector en el centro del
casco tal y como se muestra
en la imagen.
Presionar con fuerza durante
unos 20 segundos.
Enganchar el detector
orientando la flecha hacia
la parte frontal del casco
sobre la cinta Dual lock
apretando hasta su
completa sujeción.
1 2

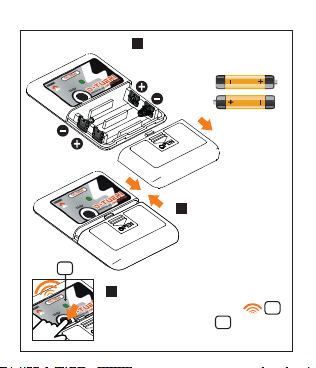

Abrir la tapa e insertar las pilas
tal como indica la serigrafía del
portapilas.
1
Cerrar la tapa.
2
Puesta en marcha
Apretar TEST y comprobar que aparece
la señal acústica intermitente
y que el LED VERDE de
encendido se mantiene encendido.
3
A
*1
A
Componentes
Detector
2 pilas AAA - LR03/1.5V
Velcro
Instrucciones a 3 idiomas
USB con video explicativo de su funcionamiento
Entrada en funcionamiento
El dispositivo pasa automáticamente de modo reposo a
modo de alerta, excepto cuando se colocan las baterías
por primera vez. En este caso se debe pulsar el botón de
test para que se encienda.
Funcionalidad básica
Cuando el operario se aproxima hacia un campo eléctrico
comprendido entre 10kV - 66kV y sobrepasa una distancia
aproximada de 1m para 10 kV y 3m para 66kV, el detector
mantiene una señal acústica que indica al operario que se
encuentra en una zona de peligro. Hasta que no se aleja
de la fuente de tensión no cesa la alarma.

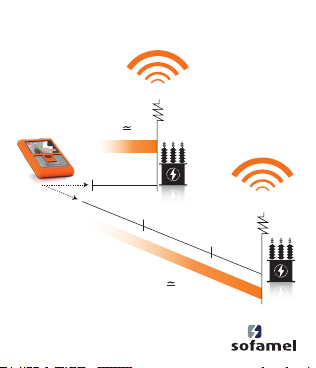

Distancia de Detection
Distancia
de Detection
1m
10kV
mínimo
3m
66kV
máximo
Señal acústico
Señal acústico
Indicación batería baja
El dispositivo consta de un sistema de chequeo
de comprobación de baterías.
Si se presiona el botón de test y las baterías se
encuentran próximas a estar agotadas, el dispositivo
emite un sonido continuo hasta la extracción y
reemplazo de ellas.

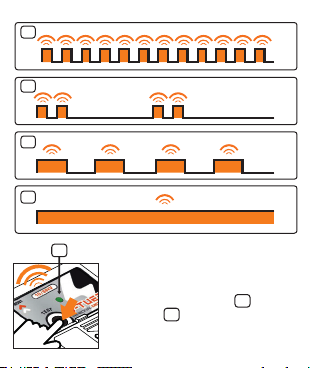

En modo alerta pero sin alarma cuando el nivel de
batería es bajo, avisa de manera acústica con 2 pitidos
seguidos y repetibles cada 5 segundos.
Si no se reemplazan en un intervalo breve de tiempo
el detector emitirá un pitido continuo hasta la extracción
y/o reemplazo de ellas.
En modo alerta con alarma por proximidad a un campo
eléctrico, cuando el nivel de batería es bajo, avisa de
manera acústica con intermitencias lentas.
Si no se reemplazan en un intervalo breve de tiempo
el detector emitirá un pitido continuo hasta la extracción
y/o reemplazo de ellas.
*4
*4
*4
*3
*2
...
*3
...
*4
...
*1
...
*2
Test
Pulsar el botón de test y comprobar que
aparece la señal acústica y que el
LED verde permanece encendido.
Es necesario hacer el test siempre que se
pongan pilas nuevas y al ponerse el casco.
*1
A
A
Características técnicas
Alimentación: 2 pilas tipo LR-03.
Retirar siempre que sea posible
las baterías.
Rango de utilización: Entre 10kV y 66kV
Frecuencia de funcionamiento: 50 y 60Hz
Utilización: En centros de Distribución/Transformación
y Líneas Aéreas.
Mantenimiento
Mantener el detector de ausencia de tensión limpio.
Transportar y almacenar en el estuche entregado con
el dispositivo.
Evitar todo tipo de golpes, en el caso de caída, rotura o
detección de cualquier anomalía, contacte con SOFAMEL,
S.L. para su posterior revisión, reparación o calibración.
El verificador, aunque esté almacenado, debe ser
verificado y calibrado por el fabricante después de un
periodo máximo de 6 años.
Este dispositivo no es un sustitutivo de ningún
procedimiento y/o elemento de seguridad ya
existente, se trata de un complemento adicional de
seguridad.
Garantía
La garantía es de 24 meses a partir de la fecha de venta,
y está sujeta a un uso adecuado del detector.
Si fuera necesario, contactar con el Servicio de asistencia
técnica de SOFAMEL o con nuestro distribuidor más
cercano: Tel.: +34 93 808 79 80
Nota: No manipular el dispositivo, en caso de mal
funcionamiento ponerse en contacto con SOFAMEL,
S.L.
Toda manipulación comporta la pérdida de la garantía
de fábrica.
