Signature Hardware 948477 Manuel utilisateur
11.800.221.3379
DUAL MOUNT SINK
FREGADERO DE DOBLE TINA
SKU: 948477, 948478, 948488, 948489, 948484, 948483, 948481, 948482, 948486, 948487, 948451, 948452, 948480,
948479, 948475, 948476, 948473, 948474
REVISED 9/19/2019
CODES: SHSKDM1BZ4, SHORDM2BE1, SHSKDM2BZL1, SHSKDM2BZL4, SHORDM2BE4,
SHSKDM1515Z1, SHSKDM1BZ1, SHSKDM2522Z1, SHSKDM2522Z4
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are
unfamiliar with installing plumbing fixtures. Signature
Hardware accepts no liability for any damage to the
plumbing, sink, countertop, or for personal injury
during installation.
Observe all local plumbing and building codes.
Unpack and inspect the sink for shipping damage. If
any damage is found, contact our Customer
Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.

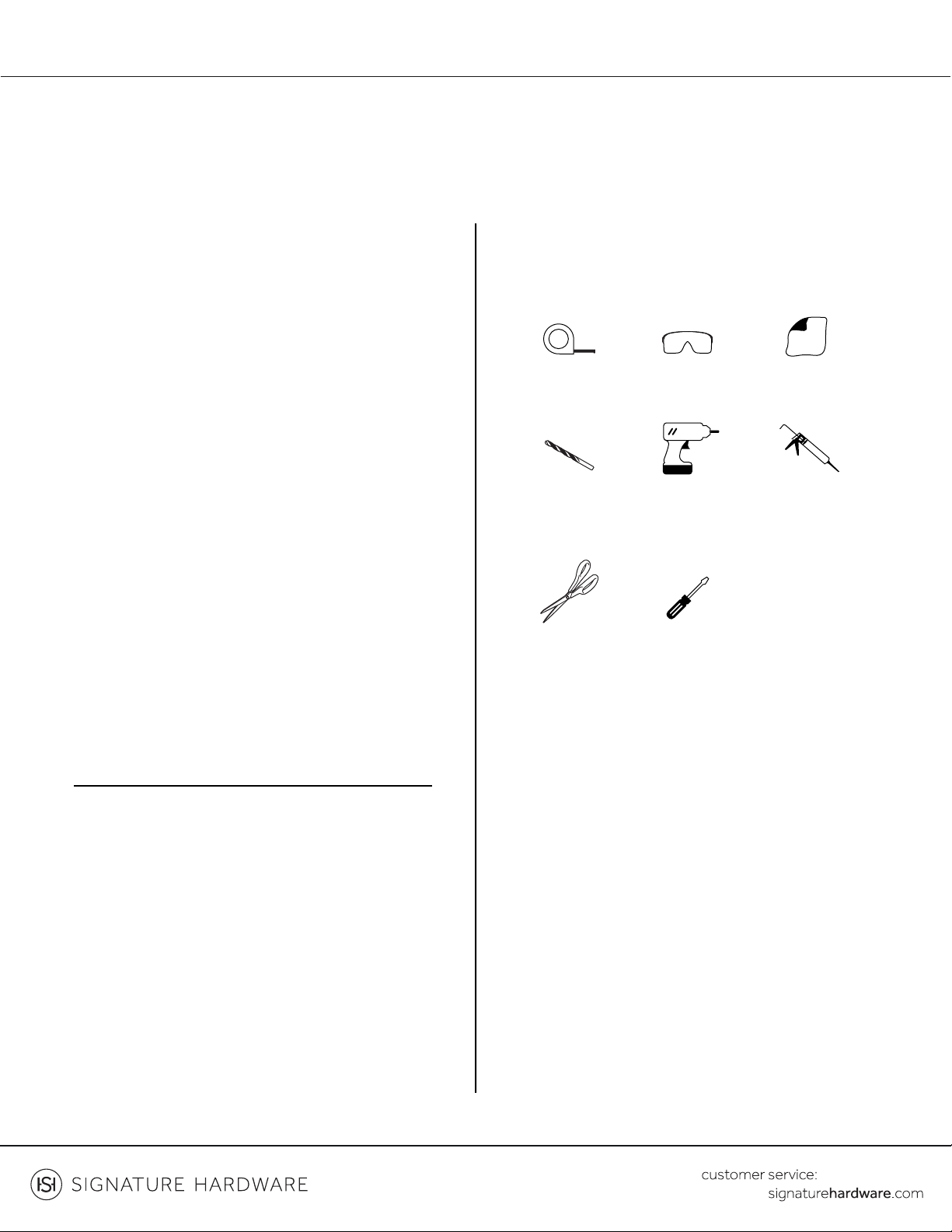

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados a los accesorios, la
plomería, el fregadero, la encimera ni por daños
personales que ocurran durante la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el fregadero del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
Tape Measure
Cinta métrica
1/2 " Drill Bit
Broca de 1/2”
Scissors
Tijeras
Damp Cloth
Paño húmedo
Safety Glasses
Gafas de seguridad
Drill
Taladro
Flathead
Screwdriver
Destornillador de
cabeza plana
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
21.800.221.3379

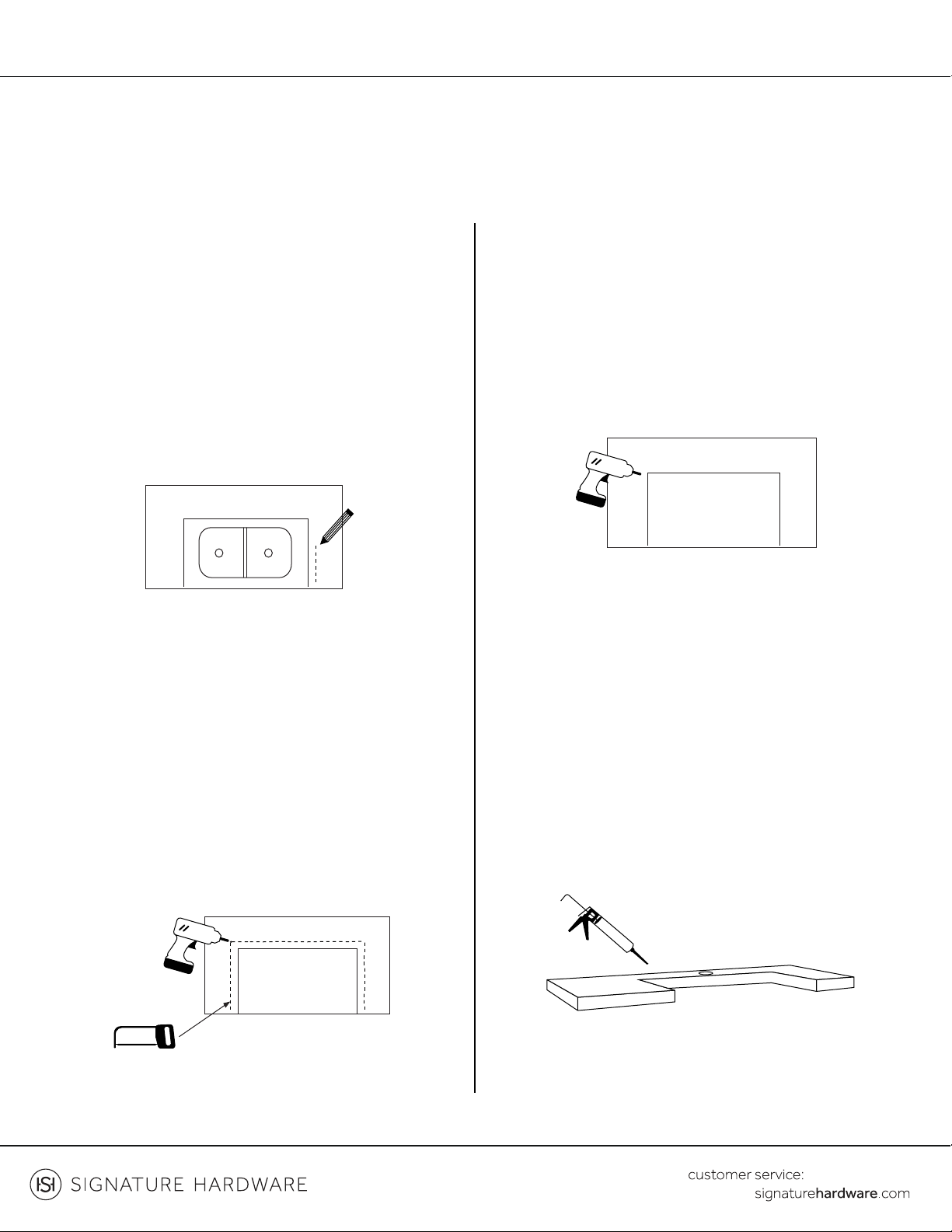

DROP-IN INSTALLATION
FREGADERO DE EMPOTRAR
3. Determine placement of clip brackets as indicated
by template. Pre-drill holes according to the method
recommended for your countertop material.
3. Determine la ubicación de los soportes de fijación
como lo indica la plantilla. Marque previamente con el
taladro los orificios de acuerdo con el método
recomendado para el material de su encimera.
4. Clean the underside of the countertop, making sure
the surface is clean and smooth.
4. Limpie la parte inferior de la encimera, asegurándose
de que la superficie esté limpia y lisa.
1. A template has been included to help you cut an
accurate opening in the countertop. Position the
template as desired and trace the outline onto the
countertop.
1. Se incluye una plantilla para ayudarlo a cortar una
abertura precisa en la encimera. Coloque la plantilla
como desee y delinee el contorno sobre la encimera.
2. Drill a pilot hole inside the cutout line. Then proceed
to cut out the countertop opening by carefully
following the line traced from the template.
Note: The method of cutting will differ depending on
specific type of countertop.
2. Perfore un orificio de guía sobre la línea de corte.
Luego, proceda a cortar la abertura de la encimera,
siguiendo con cuidado la línea trazada con la plantilla.
Nota: El método de corte diferirá dependiendo del tipo
específico de la encimera.
DUAL MOUNT SINK
5. Apply a bead of silicone sealant along edge on the
countertop.
5. Aplique una línea de sellador de silicona alrededor de la
orilla de la encimera.
FREGADERO DE DOBLE TINA
SKU: 948477, 948478, 948488, 948489, 948484, 948483, 948481, 948482, 948486, 948487, 948451, 948452, 948480,
948479, 948475, 948476, 948473, 948474
31.800.221.3379

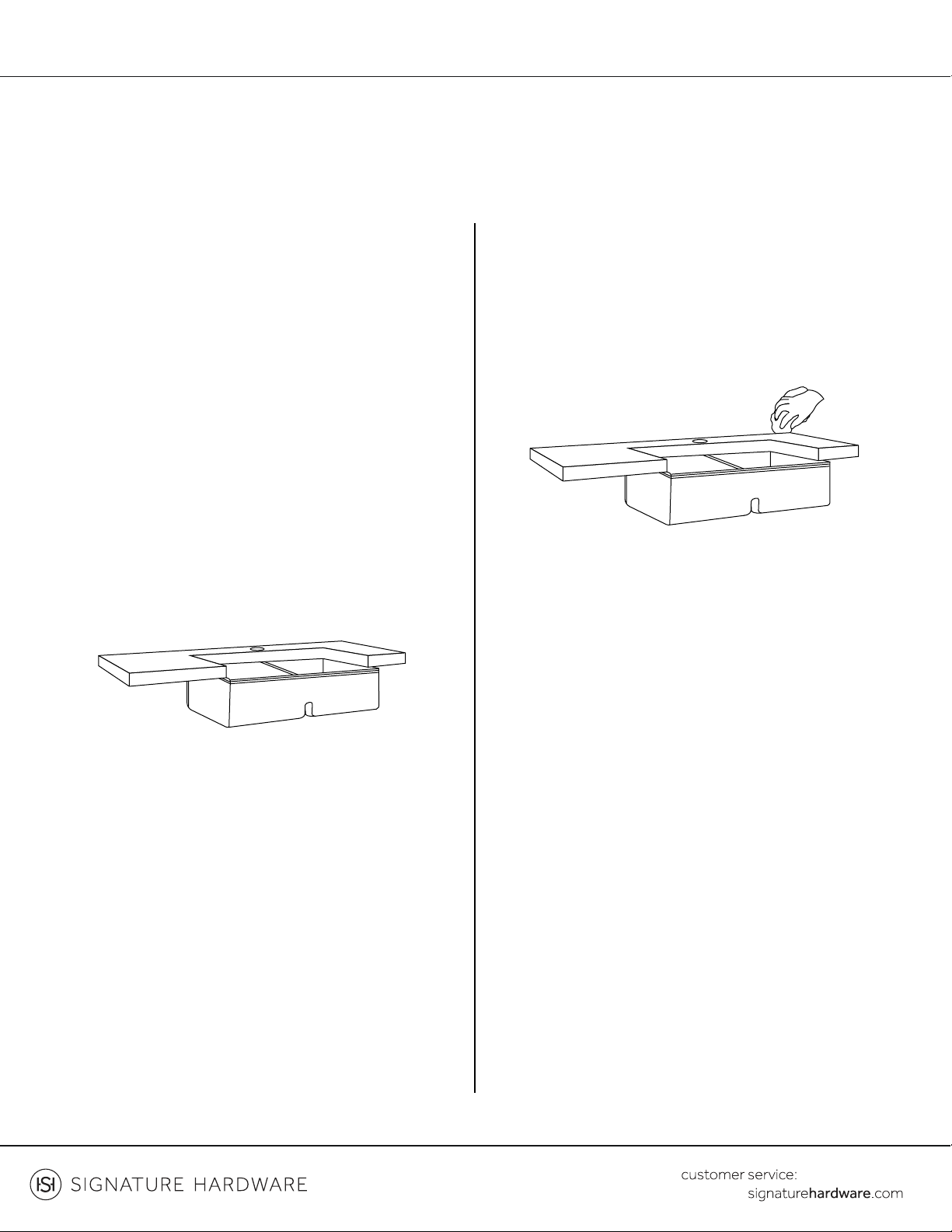

7. Re-check alignment and tighten the brackets.
7. Revise nuevamente la alineación y apriete los soportes.
8. Wipe off any excess silicone sealant with a damp
cloth. Apply additional sealant if necessary.
8. Limpie el exceso de sellador de silicona con un trapo
húmedo. Aplique más sellador si fuera necesario.
6. Position and align sink over opening. Press the sink
onto the sealant seal.
6. Coloque y alinee el fregadero sobre la abertura.
Presione el fregadero sobre la capa de sellador.
DUAL MOUNT SINK
9. Proceed to the installation of the sink drain and
faucet. Allow the silicone up to 24 hours to fully dry.
9. Continúe con la instalación del grifo y el drenaje del
fregadero. Deje que la silicona se seque completamente
durante 24 horas.
FREGADERO DE DOBLE TINA
SKU: 948477, 948478, 948488, 948489, 948484, 948483, 948481, 948482, 948486, 948487, 948451, 948452, 948480,
948479, 948475, 948476, 948473, 948474
41.800.221.3379

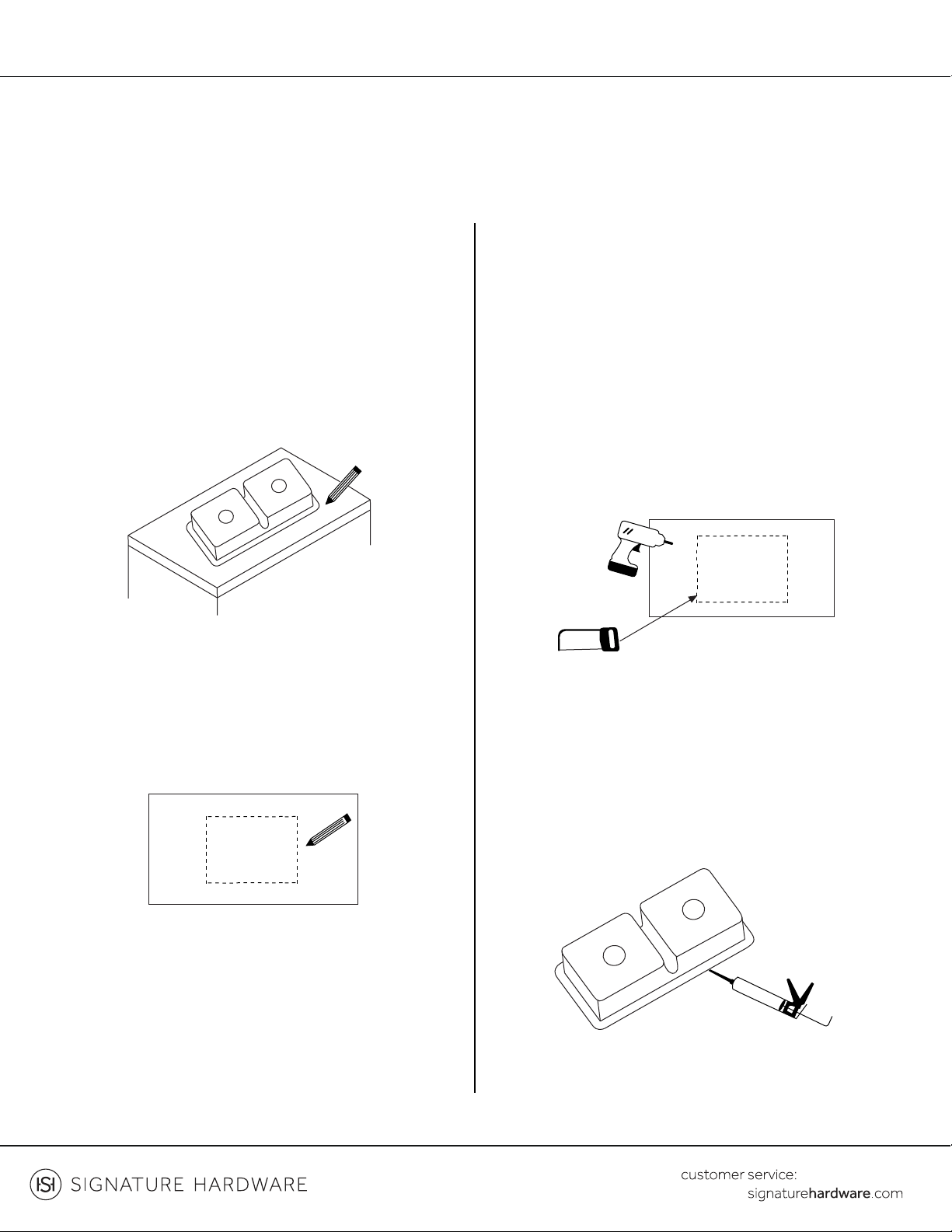

UNDERMOUNT INSTALLATION
INSTALACIÓN BAJO LA ENCIMERA
2. Remove the sink from the countertop and draw a
cutout line 5/6” inside the original rim.
2. Retire el fregadero de la encimera y dibuje una línea de
corte de 5/6 pulgadas dentro del borde original.
3. Drill a pilot hole inside the cutout line. Then proceed
to cut out the countertop opening by carefully
following the line traced on the countertop.
Note: The method of cutting will differ depending on
specific type of countertop.
3. Perfore un orificio de guía sobre la línea de corte.
Luego, proceda a cortar la abertura de la encimera,
siguiendo con cuidado la línea trazada.
Nota: El método de corte diferirá dependiendo del tipo
específico de la encimera.
1. Place sink upside down in the desired position and
trace completely around the outside rim.
1. Coloque el fregadero boca abajo en la posición
deseada y trace el contorno alrededor del borde exterior.
DUAL MOUNT SINK
4. Apply a bead of silicone sealant around the
perimeter of the cutout opening and apply a bead of
sealant around the rim of the sink.
4. Aplique una línea de sellador de silicona alrededor del
perímetro de la abertura del corte y aplique una línea de
sellador alrededor del borde del fregadero.
FREGADERO DE DOBLE TINA
SKU: 948477, 948478, 948488, 948489, 948484, 948483, 948481, 948482, 948486, 948487, 948451, 948452, 948480,
948479, 948475, 948476, 948473, 948474
51.800.221.3379

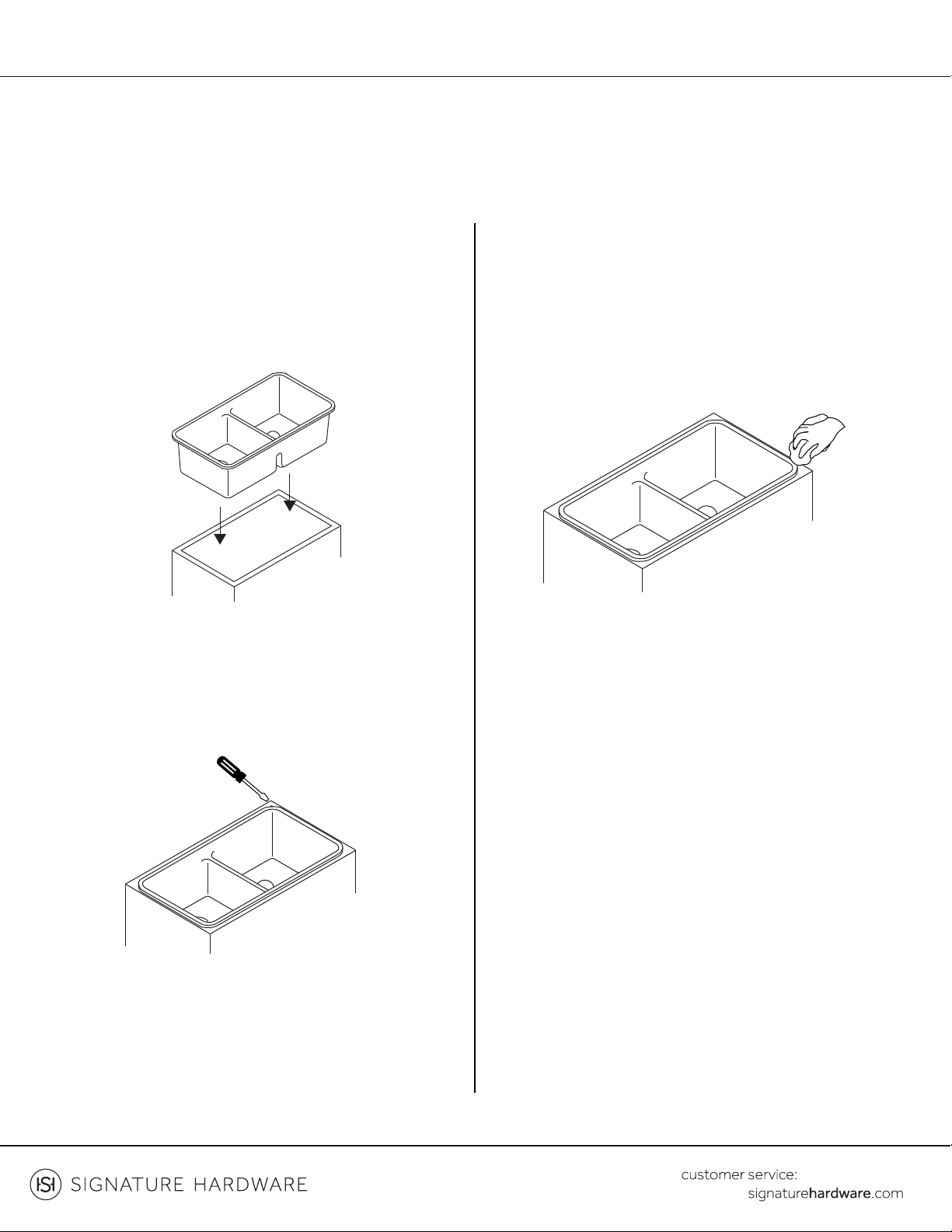

6. Place the sink carefully into the cutout opening and
be sure the sink is properly seated. Then press firmly
around the perimeter of the sink rim.
6. Coloque cuidadosamente el fregadero dentro de la
abertura cortada y asegúrese de que el fregadero esté
asentado apropiadamente. Luego, presione firmemente
alrededor del perímetro del borde del fregadero.
7. Wipe off any excess sealant with a damp cloth. Apply
additional sealant if necessary.
7. Limpie cualquier exceso de sellador con un trapo
húmedo. Aplique más sellador si fuera necesario.
5. Insert clips into the channel “3 clips placed in the
front and back and two on each side”. Arrange the
clips evenly around the sink. The clips sound be parallel
to the channel.
5. Inserte los ganchos dentro del canal "3 ganchos al
frente y atrás y dos a cada lado". Distribuya los ganchos
de manera uniforme alrededor del fregadero. Los
ganchos deben estar paralelos al canal.
DUAL MOUNT SINK
8. Rotate the clamp on the clips 90 degrees. Tighten
the clips clockwise with a screwdriver.
Note: Make sure not to overtighten the screws.
8. Gire 90 grados la abrazadera en los ganchos. Ajuste
los ganchos hacia la derecha con un destornillador.
Nota: asegúrese de no apretar demasiado los tornillos.
FREGADERO DE DOBLE TINA
SKU: 948477, 948478, 948488, 948489, 948484, 948483, 948481, 948482, 948486, 948487, 948451, 948452, 948480,
948479, 948475, 948476, 948473, 948474
