SIGE 700+ Manuel utilisateur
800-900-1200
730
Min.505

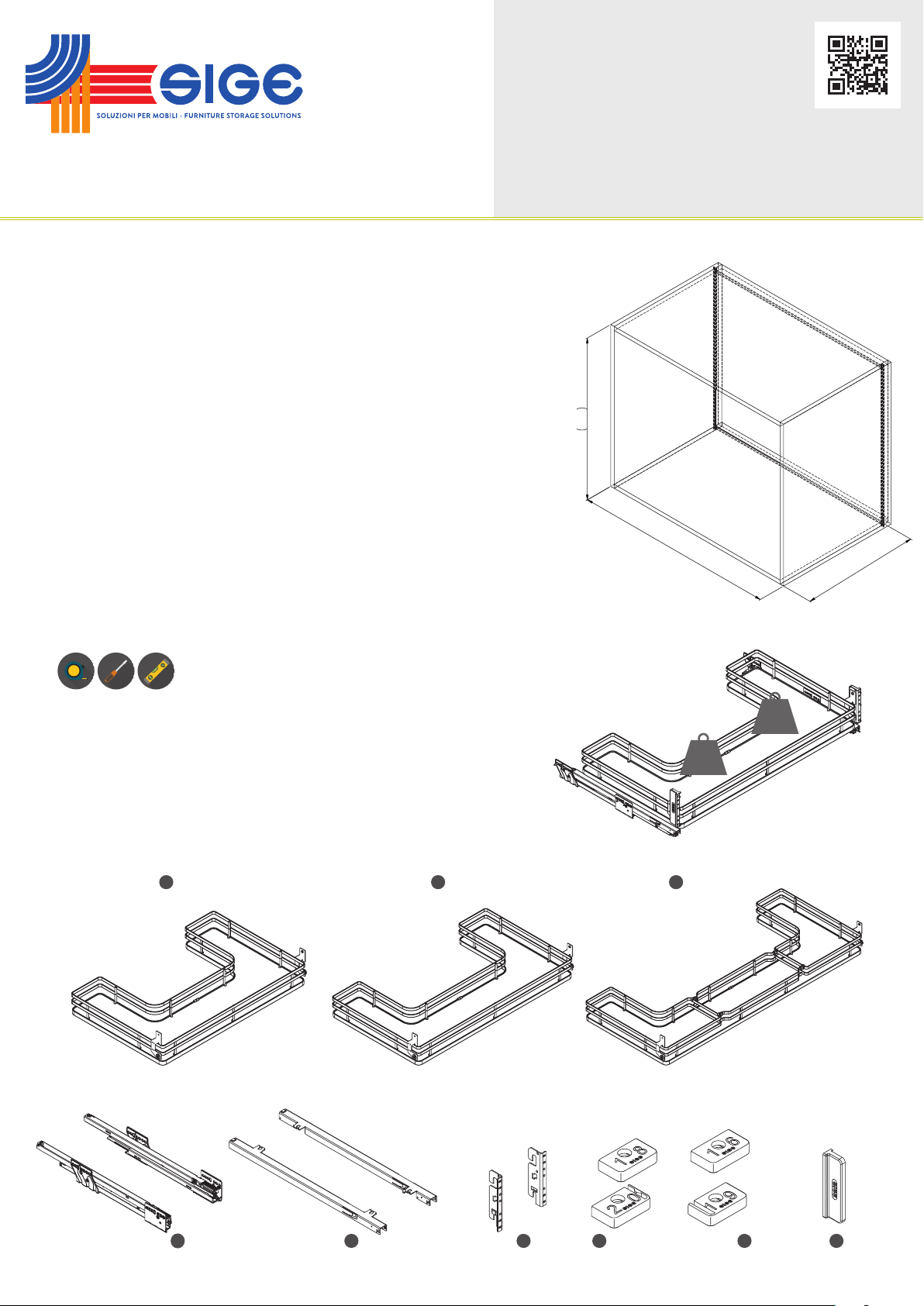

CARATTERISTICHE • FEATURES • CARACTÉRISTIQUES • CARACTERÍSTICAS
Sottolavello superiore ad estrazione totale.
Under-sink upper, full extension slides.
Sous évier supérieur à extraction totale.
Fregadero bajo superior a extracción total.
MINUTERIA INTERNA • FITTINGS • FERRURE • FERRETERIA
N°12 4x16 mm Vite autofilettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes
N°4 6,3x12 mm Eurovite / Eurovite / Eurovite / Eurovite
N°8 3,9x13 mm Vite autofilettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes
N°2 M6x10 mm Vite / Screw / Vis / Tornillos
N°2 Rondella / Washer / Rondelle / Arandela
COMPONENTI • PARTS • COMPOSANTS • COMPONENTES
A. N°1 Cesto / Basket / Panier / Cesto
B. N°1 Set guide / Kit slides / Kit coulisses / Kit guías
C. N°1 Set carter per guide / Kit carter for Slides / Kit carter pour coulisses / Kit carter para guías
D. N°2 Coppia attacco antina / Kit door fixing brackets / Kit pattes de fixation sur la porte / Kit de fijación para la puerta
E. N°1 Set spessori fianco mobile 18/20 mm / Cabinet side thickness spacer kit 18/20 mm
Set d’épaisseur pour cotés des meubles 18/20 mm / Set de espesores para costados del mueble 18/20 mm
F. N°1 Set spessori fianco mobile 16/19 mm / Cabinet side thickness spacer kit 16/19 mm
Set d’épaisseur pour cotés des meubles 16/19 mm / Set de espesores para costados del mueble 16/19 mm
G. N°2 Cover attacco antina / Door fixing cover /Cache-vis pour pattes de fixation / Cover para los soportes de fijación
UTENSILERIA • TOOLS • OUTILS • INSTRUMENTOS
MANUTENZIONE/ MAINTENANCE/ ENTRETIEN/ MANTENIMIENTO
Pulire con un panno morbido ed asciutto. Evitare l’uso di solventi e/o abrasivi.
Clean with a soft, dry cloth. Avoid using solvents or abrasive.
Nettoyez avec un chion sec et doux. N’utilisez pas aucun solvant ou produit abrasif.
Limpiar con paño suave y seco. Evitar el uso de solventes y/o abrasivos.
REV 00.2021
F0IST00107 RIF.SOFEC
ART 700+
GUIDE GRASS - GRASS SLIDES - COULISSES GRASS - GUIAS GRASS
MONTAGGIO VERSIONE 900 MM . ASSEMBLY 900 MM VERSION
VERSION DE MONTAGE 900MM . MONTAJE VERSION DE 900 MM
PRODOTTO ED ASSEMBLATO IN ITALIA / MADE AND ASSEMBLED IN ITALY / FABRIQUÉ ET ASSEMBLÉ EN ITALIE / HECHO Y MONTADO EN ITALIA
SIGE non Sarà rESponSabIlE dI EvEntualI dannI occorSI pEr utIlIzzo dEl prodotto dIfformE da quEllo pEr Il qualE èStato concEpIto. SIGE wIll not bE rESponSIblE for any EvEntual damaGE duE to adIffErEnt uSE from thE onE It haS bEEn madE.
SIGE nE SEra paS rESponSablE pour touS lES dommaGES àcauSE d’un dIfférEnt utIlIzatIon du produIt pour lEquEl Il aété fabrIqué. SIGE no SEra rESponSablE para cualquIEr daño dEbIdo al uSo dIfErEntE dE lo por El cual un producto ha SIdo rEalIzado.
15
KG
15
KG
B D GE FC
L800
AL900
AL1200
A
SIGE S.P.A.
60020 POLVERIGI AN ITALY
TEL +39 071 90 90 000 R.A. FAX +39 071 90 90 804
WWW.SIGESPA.IT INFO@SIGESPA.IT
294
730
37 288
20
32
20
32
Fissare le guide B.
Fix the slides B.
Fixer le kit coulisses B.
Fijar el kit de guÍas B.
N°12 4x16
1
Fissare la coppia attacco antina D nell’anta, rispettando le quote.
Assemble the kit door fixing brackets D along qith the door respecting
the quotes.
Fixer le kit pattes de fixation sur la porte D du meuble en respectant les
dimensions.
Fijar el kit soportes de fijación de la puerta D en la puerta respectando las
medidas.
N°8 3,9x13
2
L. CABINET
730
204
==
A
48
64
L. CABINET
A
800 mm
900 mm
1200 mm
736 mm
836 mm
1136 mm
Scegliere i particolari E o F a seconda del fianco mobile. Inserirli nel carter C ed
avvitare il tutto tramite l’eurovite sul pianetto.
Choose the component “E” or “F” depending on the furniture’s side. Put the
component into the cover “C” and fix it on the bottom by using the euroscrew.
Choisissez la pièce “E” ou “F” selon la côté du meuble. Mettez-le dans le carter
“C” et fixez-le sur le fond avec la euro vis.
Elegir el componente “E” o “F” según el lado del mueble. Insertarlo en el carter
“C” y arreglar al fondo con el euro tornillo.
Agganciare i cesti A sulle guide B.
Fix the basket A onto the guides B.
Accrocher le panier A sur les coulisses B.
Enganche la cesta A en las guías B.
ES SIDE 18 MM
N°4 6,3x12
3
4
20 mm
16 mm
19 mm
COMPONENTE
PART
E
F
SPESSORE FIANCO MOBILE
CABINET SIDE THICKNESS
18 mm
CLICK!
CLICK!

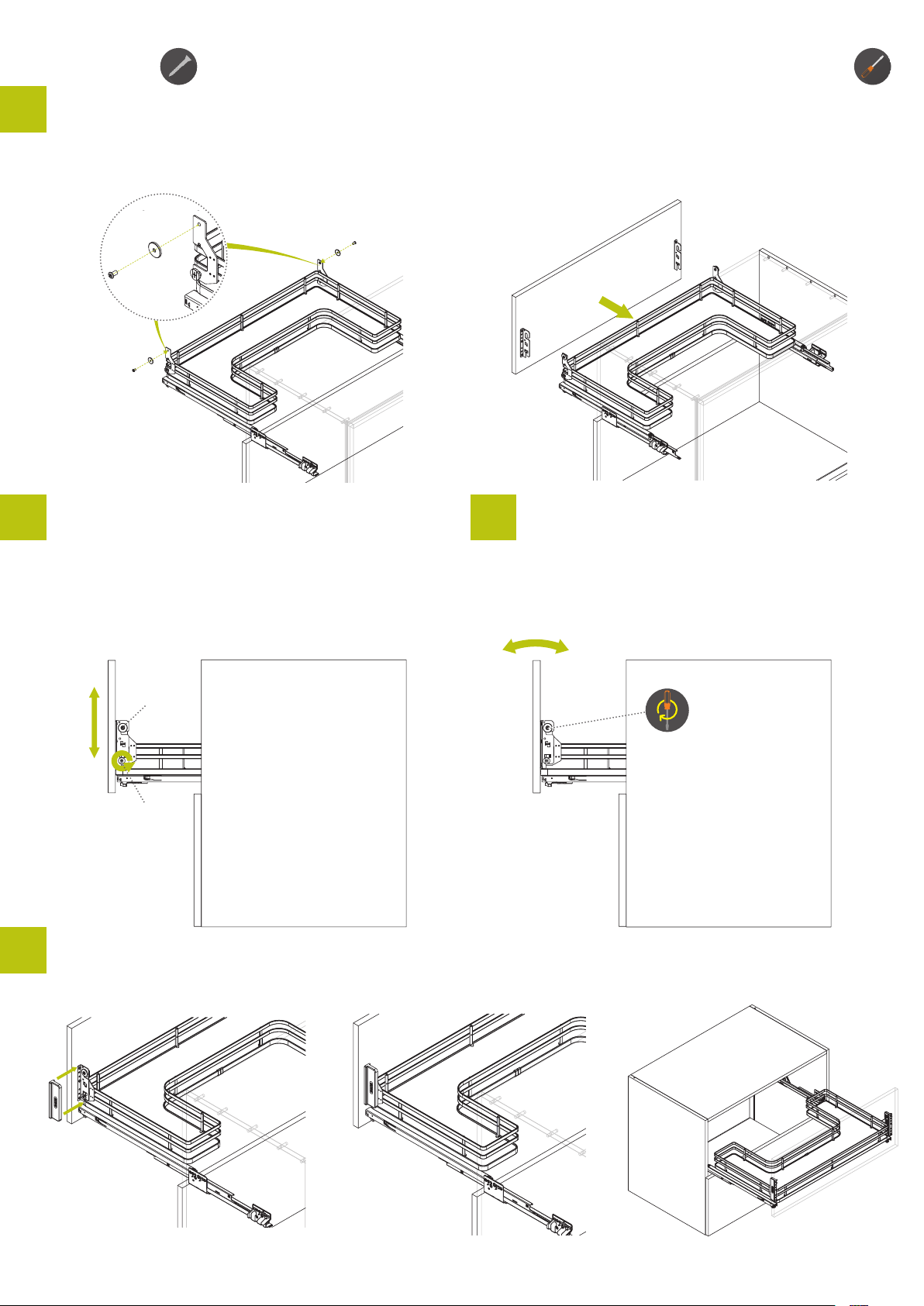

Premontare le due viti M6x10 e le rondelle come nella fig. “A”, quindi montare
l’antina e serrare le viti come nella fig. “B”.
Pre-assemble the two M6x10 screws and washers as shown in fig. “A”, then
mount the door and tighten the screws as shown in fig. “B”.
Pré-assembler les deux vis M6x10 et les rondelles comme indiqué sur la fig. “A”,
puis montez la porte et serrez les vis comme indiqué sur la fig. “B”.
Premontar los dos tornillos y arandelas M6x10 como se muestra en la fig. “A”,
luego monte la puerta y apriete los tornillos como se muestra en la fig. “B”.
Allentare le due viti M6x10 “C”, girare la vite “D” come mostrato per rego-
lare l’antina in su e giù.
Loosen the four screws M6x10 “C”, turn the screw “D” as shown to adjust
the door up and down.
Desserrez les deux vis M6x10 “C”, tournez la vis “D” comme indiqué pour
ajuster la porte de haut en bas.
Afloje los dos tornillos M6x10 “C”, gire el tornillo “D” como se muestra para
ajustar la puerta hacia arriba y hacia abajo.
Inserire i cover copri attacco antina.
Insert door fixing cover.
Insèrer cache-vis pour pattes de fixation.
Insertar cover para los soportes de fijación.
Allentare le due viti M6x10, per regolare l’antina in avanti ed in dietro.
Loosen the four screws M6x10, to adjust the door forward and back.
Desserrez les deux vis M6x10, pour ajuster la porte avant et arrière.
Afloje los dos tornillos M6x10, para ajustar la puerta hacia adelante y hacia
atrás.
5
6
8
7
LA SIGE SPA SI RISERVA IL DIRITTO DI APPORTARE VARIAZIONI SENZA PREAVVISO SIGE SPA HAS THE RIGHT TO MAKE CHANGES ON IT WITHOUT NOTICE
SIGE SPA A LE DROIT D’APPORTER DES VARIATIONS SANS PRÉAVIS SIGE SPA SE RESERVA EL DERECHO DE REALIZAR CAMBIOS SIN PREVIO AVISO.
N°2 M6x10
A B
C
D
