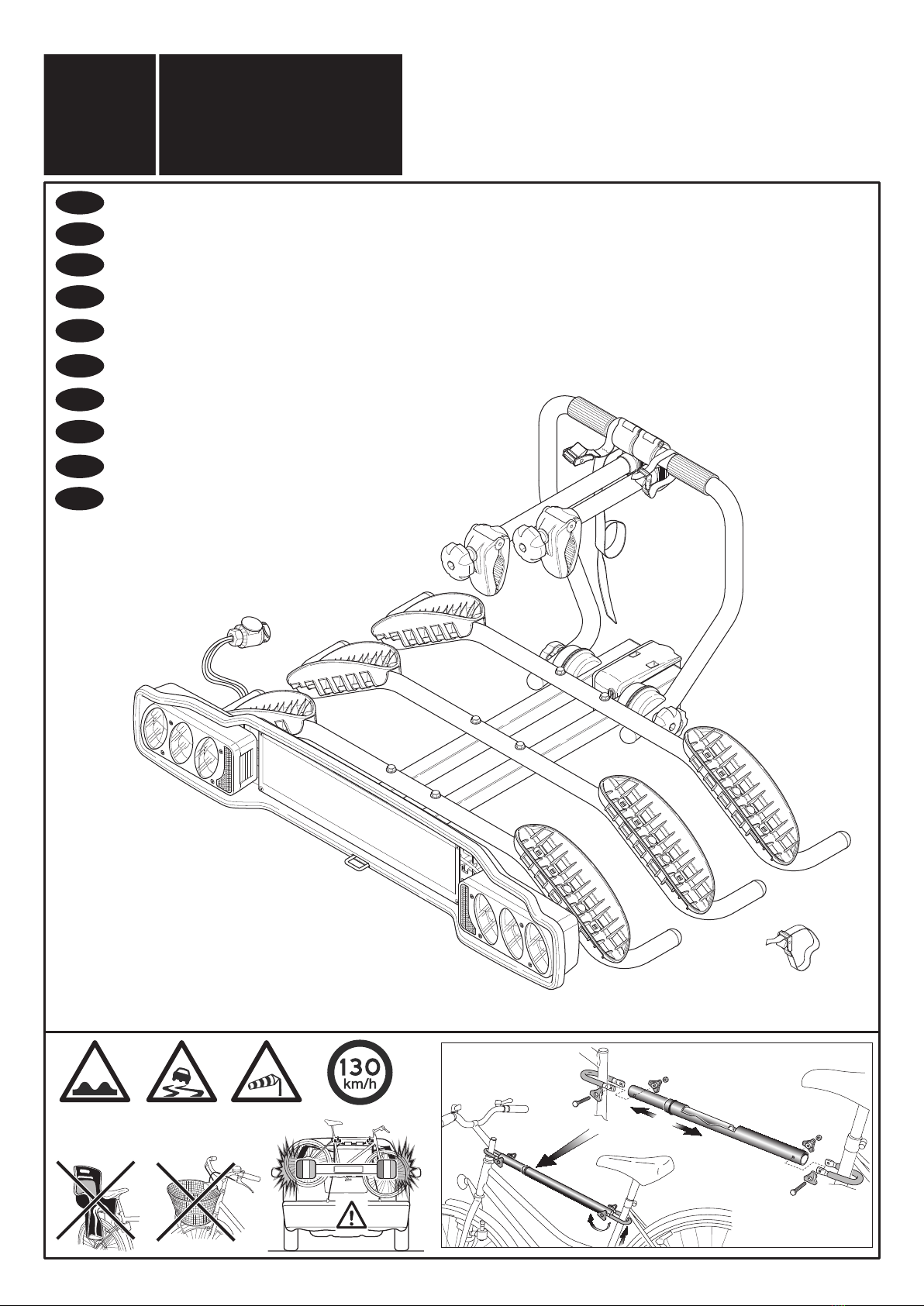

INSTRUCCIONES PARA EL MONTAJE Y LA
UTILIZACIÓN
Cada vez que se usa este producto, se deben considerar las
informaciones indicadas a continuación: el portabicicletas es un
producto seguro si se utiliza correctamente; por el contrario, si
se usa mal, puede provocar daños a usted y a los conductores
que le siguen en la ruta.

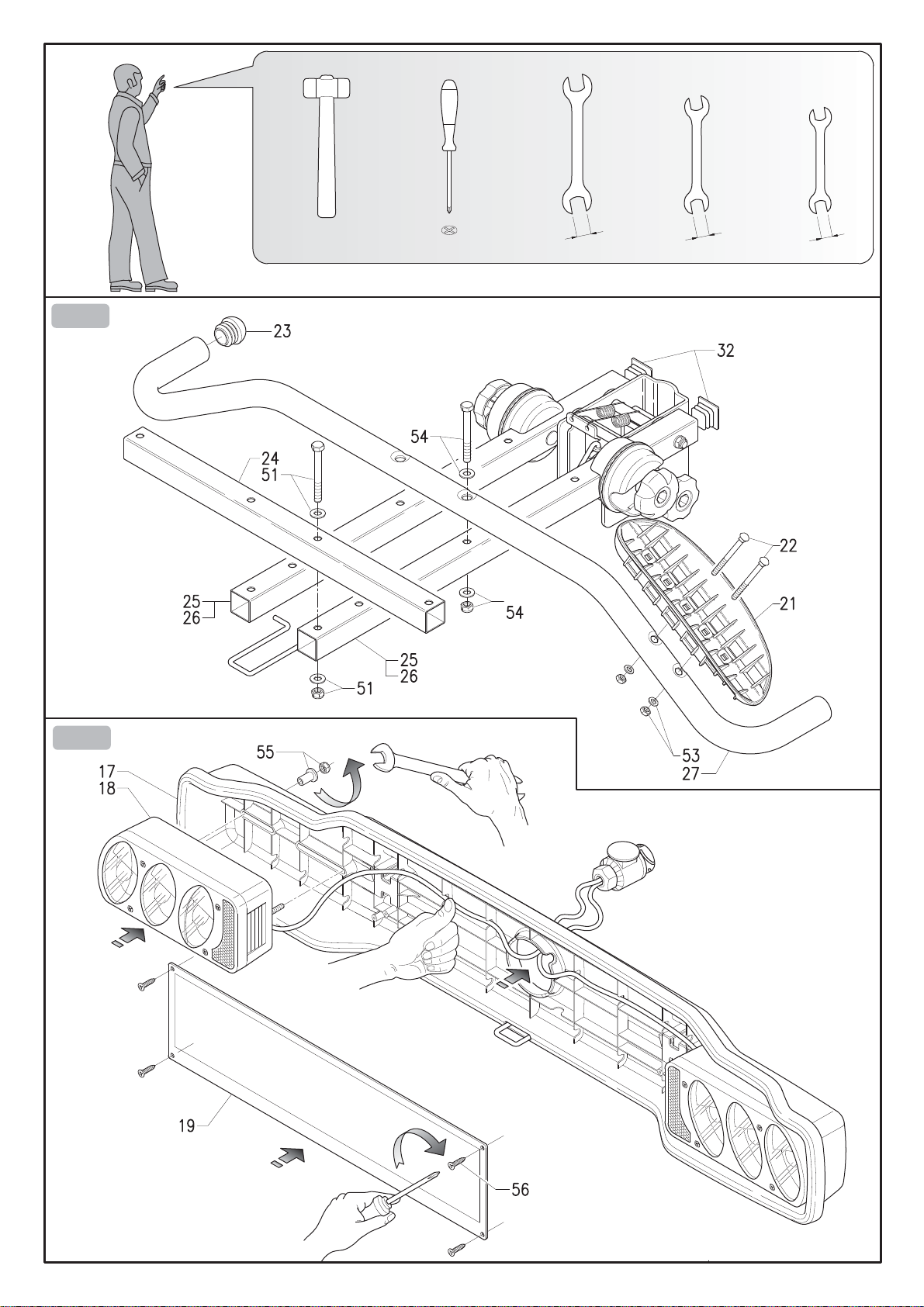

1) Colocar los tapones 32 en los tubos cuadrados portantes 25-26 (Fig. A).
2) Colocar los tapones 23 en los arcos portantes 27(Fig. A) y en el arco de
jación 31 (Fig. D2).
3) Colocar los alojamientos de las ruedas 21en el arco portante 27en las
posiciones más adecuadas a las dimensiones de su bicicleta, jándolos con
los tornillos 22, las tuercas y las arandelas 53 (Fig. A).
4) Fijar los arcos portantes 27 a los tubos cuadrados portantes 25-26 con los
tornillos, las tuercas y las arandelas 54 (Fig. A).
5) Fijar el tubo cuadrado 24 de la barra portafaros 17 a los tubos cuadrados
portantes 25-26 con los tornillos, las arandelas y las tuercas 51 (Fig. A).
6) nstalar los faros traseros 18 en la barra portafaros 17 con las arandelas y las
tuercas 55(Fig. B), prestando atención para no dañar los cables. Haga
pasarlaclavijade13polospordentrodeloriciocentraldelabarra
portafaros 17.
7) Colocar el portamatrícula 19 en la barra portafaros 17, jándolo con los
tornillos 56.

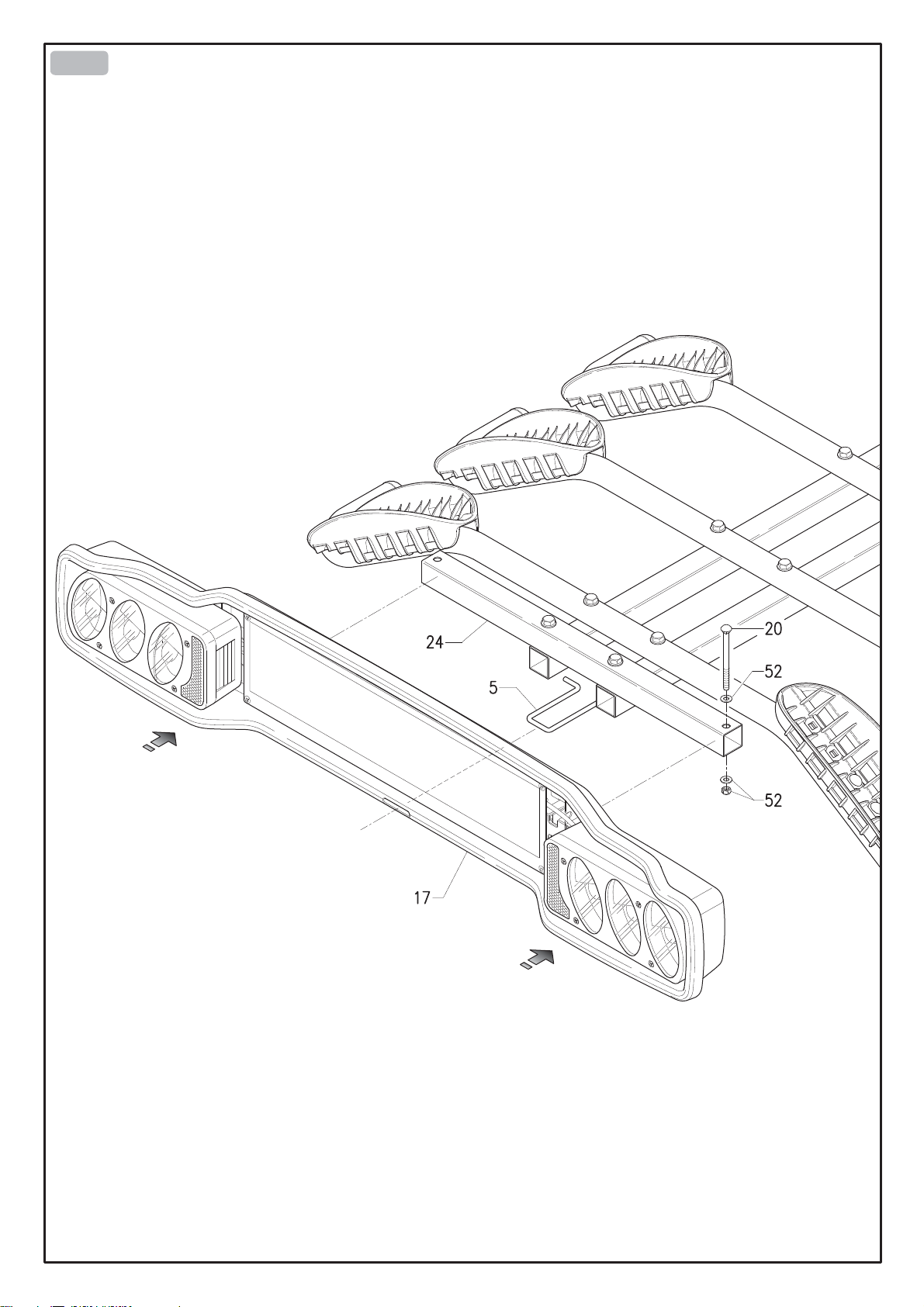

8)Colocarelgrupo barraportafaros17en eltubo cuadradodelabarra
portafaros 24, jándolo con los tornillos 20, las tuercas y las arandelas 52,
yvericandoque el ganchode inclinación 5se introduzcaen la ranura
correspondiente (Fig. C).

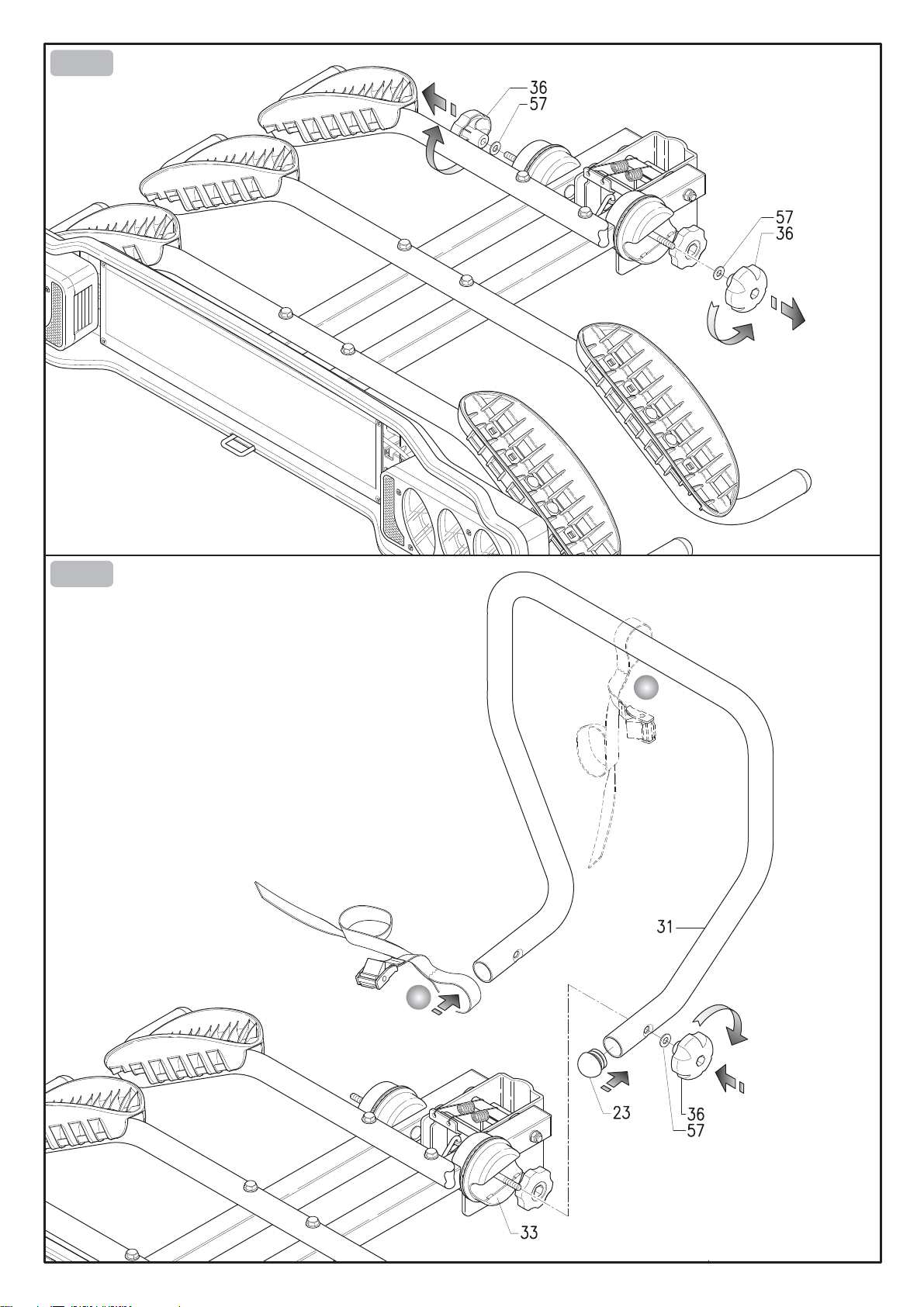

9) Montaje arco de jación 31:
- Desenroscar y quitar los pomos 36 y las arandelas 57 de ambos lados (Fig. D1);
- Realice las operaciones 1-2 (Fig. D2);
-Apoyarelarcodejación31enelalojamientodeloselementosde
regulación 33 y, a continuación, jarlo con las arandelas 57 y los pomos
36 (Fig. D2).
CÓMO INSTALAR EL PORTABICICLETAS
EN EL GANCHO DE REMOLQUE
Para el montaje en condiciones de seguridad del portabicicletas y para evitar
daños al vehículo, se recomienda solicitar la ayuda de otra persona.

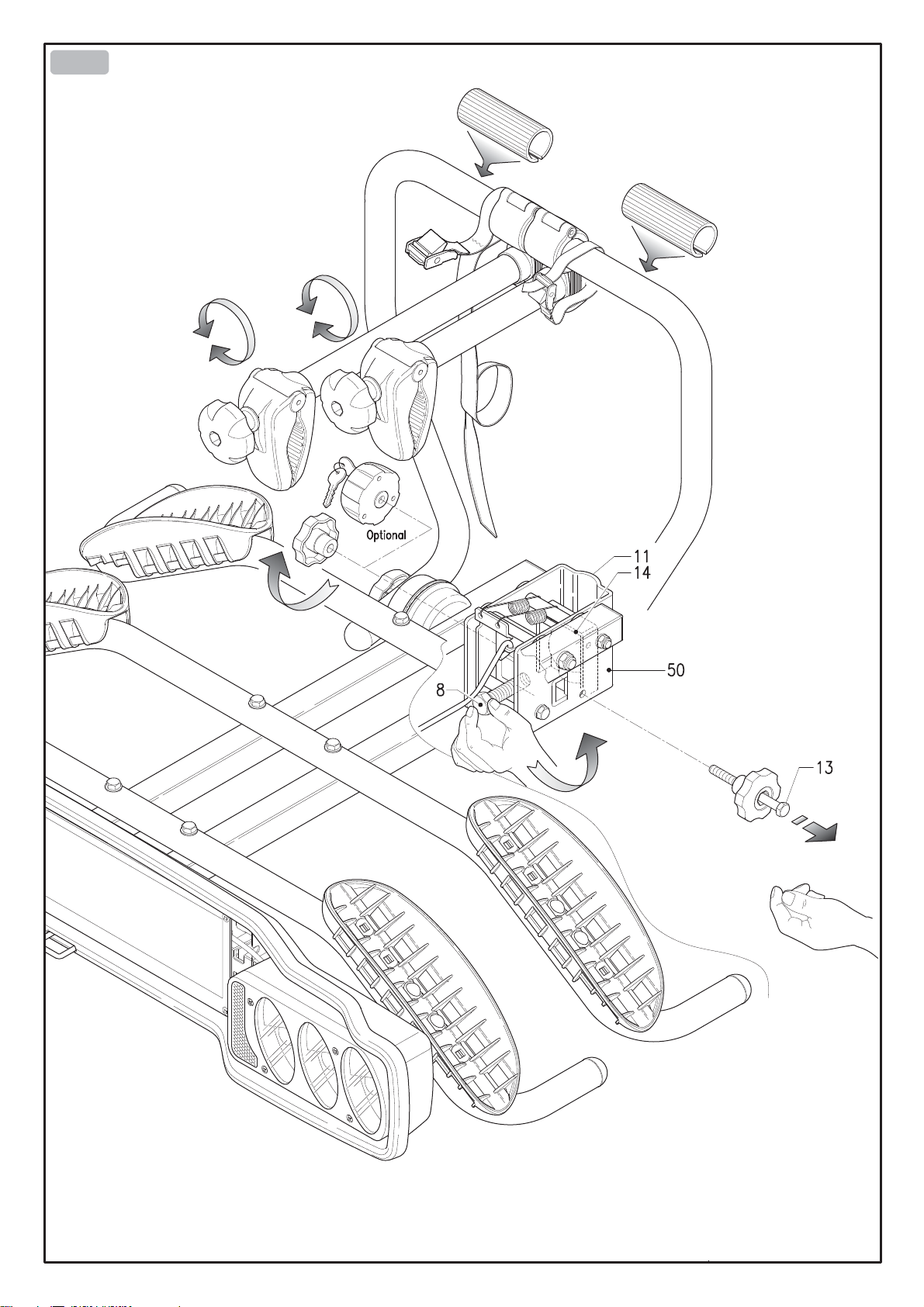

10) Sacar el tornillo de seguridad 13 del bloque de jación 50 (Fig. E).
11)Desenroscar el tornillo 8hasta la completa apertura de la semiesfera 14
(Fig. E).

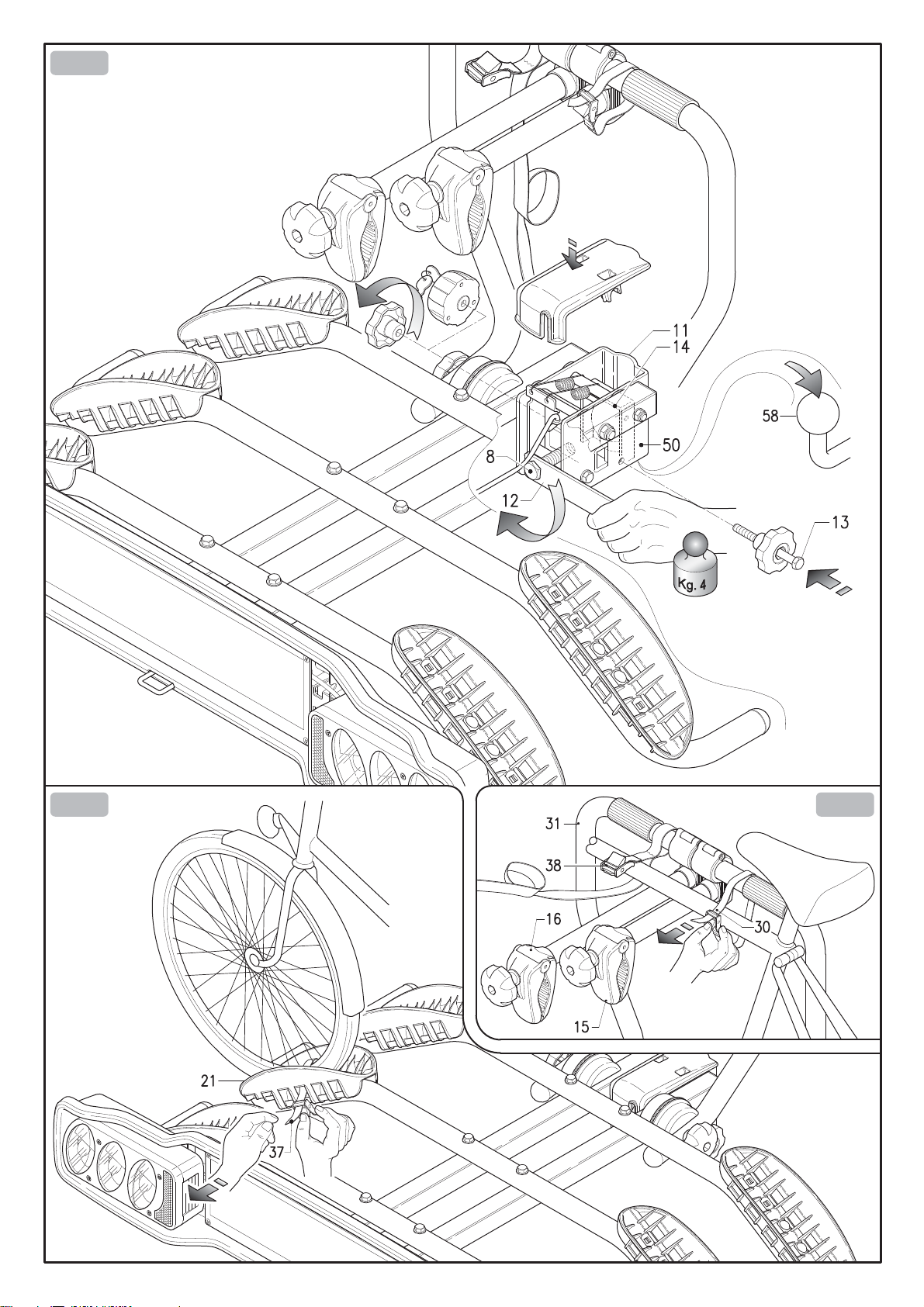

12) Aplicar el bloque de jación 11 con la semiesfera abierta 14 en al esfera
del gancho de remolque 58 (Fig. F) .
13)Apretareltornillo8conla llavesuministrada12,hastabloquearla
semiesfera 14 en la bola del gancho de arrastre 58 (la fuerza de la presión
de la mano debe ser de al menos 40 Kg) (Fig. F).
IMPORTANTE: Porúltimo,colocar el tornillodeseguridad13enel
bloquedejación50(Fig.F)paraevitareventualesaperturasno
intencionales.
COLOCACIÓN Y FIJACIÓN DE LAS BICI-
CLETAS EN EL PORTABICICLETAS
14)Colocaren el portabicicletas en primer lugar la bicicleta más grande y
pesada;colocarlas ruedasen los alojamientoscorrespondientes 21y
apoyarlacontrael arcode jación31. Fijar la bicicleta con la correa de
jación 30 al arco de jación 31 (Fig. H). Sujetar las ruedas con las correas
de jación 37 (Fig. G).Vericar, tensando sucientemente las correas, que
las mismas hayan sido montadas correctamente.
15) Repetir las operaciones 14) para la segunda y para la tercera bicicleta (si
están previstas). La segunda y la tercera bicicleta se jan al arco de jación
31 con los brazos de jación 15/16 (Fig. H).
IMPORTANTE:Paragarantizarulteriormentelaseguridad,el
portabicicletas está dotado de la correa 38, que sujeta todas las bicicletas al
arco de jación 31.Tensar sucientemente la correa para vericar que la
misma haya sido montada correctamente.

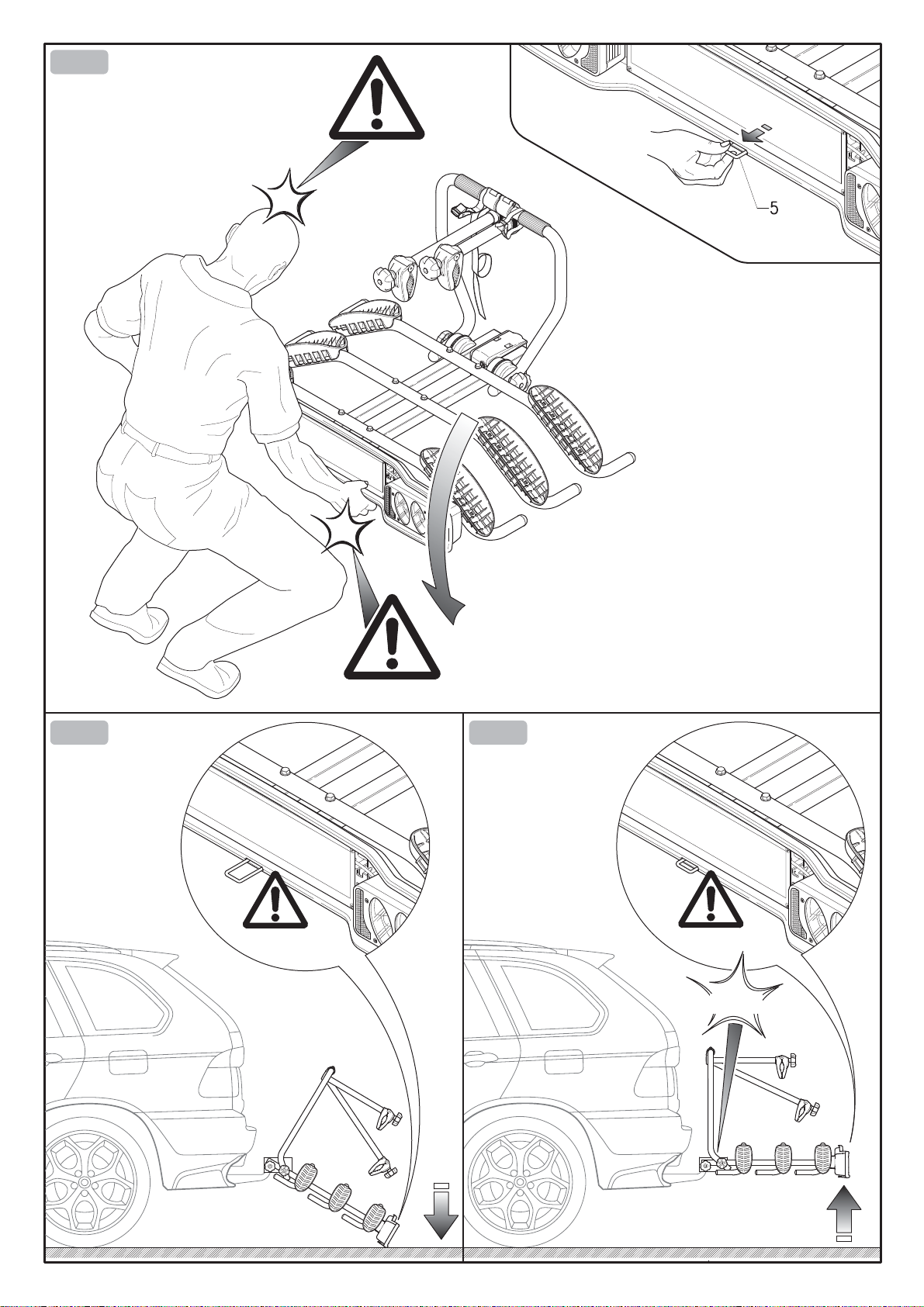

INCLINACIÓN DEL PORTABICICLETAS
(Fig.I/L/M)
16) Para inclinar el portabicicletas, mantenerlo levantado con una mano y
tirar con la otra del gancho 5(Fig. I/L). Para evitar lesiones y daños, la
inclinación del portabicicletas por parte del operador debe ser realizada
con la ayuda de una tercerapersona. Para cerrarlo, el portabicicletas
debe ser levantado hasta que el gancho de inclinación 5se engancha
correctamente en la posición de transporte (Fig. M).
Ademásdeloindicadoacontinuación,seruegaobservarlas
"
Condiciones, consejos y limitaciones de uso
" incluidas en el
certicado de ensayo para la homologación CE.
- Weight and maximum capacity of "SIENA" bike racks:
* Modelo 668/3 (14,74 kg) - 668/3A (12,82 kg) - 669/3 (14,51 kg)
---> 3 bicicletas, capacidad máx. 51 kg
*Modelo668(11,63kg)-668/A (10,06kg)- 669(11,43kg)
---> 2 bicicletas, capacidad máx. 34 kg
-No superarnuncalacapacidad de cargapermitida por elganchode
remolque instalado. El peso total del portabicicletas y de la carga no debe
superar nunca la capacidad permitida. Mantener la supercie de la bola
delganchoderemolquelimpia,eliminandoeventualesrestosde
suciedad o aceite.
- Sacar de las bicicletas transportadas eventuales sillas para niños, cestas,
cubiertas para lluvia o cualquier otro elemento que pueda desprenderse o
aumentar la resistencia aerodinámica.
-Elportabicicletasesidóneoexclusivamenteparaeltransportede
bicicletas.
- Antes de partir, controlar el funcionamiento de las luces traseras.Vericar
en particular el funcionamiento de las luces intermitentes.
- Comprobar que el portabicicletas esté correctamente montado en el
gancho de remolque y que las bicicletas estén jadas según lo indicado
enlasinstrucciones.Viajarrespetandoloslímitesdevelocidad
establecidospor elcódigode circulación,prestandoatenciónalas
condiciones de la calle y evitando sacudidas.
-Téngaseencuentaqueelpesodelasbicicletascargadasenel
portabicicletas cambia el comportamiento del automóvil durante la
conducción en caso de viento lateral, frenadas y curvas.
- Para evitar daños, si la tapa del maletero/puerta trasera está dotada de
aperturaautomática,dicha función sedebeutilizar conlamáxima
atención.
- Después de un breve recorrido, y posteriormente a intervalos regulares,
controlar todos los elementos de jación del portabicicletas.
-Prestaratenciónalefectuar maniobras en marcha atrásyal aparcar,
debido a la mayor longitud del vehículo
- Comprobar la distancia entre el portabicicletas, las bicicletas y el/los
tubo/s de escape, para evitar eventuales daños imputables al calor.
- Para aumentar la seguridad vial y para un correcto ahorro energético,
desmontar el portabicicletas cuando no se utiliza.
-Se prohíbe modicar el portabicicletas y suscomponentes.Sustituir
inmediatamentecualquierpartedesgastadaodeteriorada
exclusivamente con repuestos originales.
- La limpieza del portabicicletas puede hacerse con agua templada y/o un
productodetergentepara automóviles.Guardar el portabicicletas a
temperaturas moderadas y protegido de la humedad.
El fabricante no es responsable de los daños debido al uso
incorrecto de este producto, ni del incumplimiento del
código de circulación.
El fabricante es responsable exclusivamente de los
defectos de fabricación del portabicicletas y componentes
accesorios.
ATENCIÓN – NORMAS DE SEGURIDAD
668_SIENA_28/01/15 12/20 Copyright © 2009 Peruzzo Italy - MADE IN ITALY
