Siemens 3RV1986-3AP3 Manuel utilisateur

Motorantrieb mit Federkraftspeicher, 230 V AC/DC

Motorized operating mechanism with spring energy store, 230 V AC/DC

Commande motorisée à accumulation d’energie par ressort, 230 V AC/DC

Accionamiento motorizado con acumulador de fuerza elástica, 230 V CA/CC

Comando a motore ad accumulo di energia da molle, 230 V CA/CC

Comando motorizado com acúmulo de energia de mola, 230 V CA/CC

Yay gücü akümülatörlü motor tahriği, 230 V AC/DC

Электропривод спружинным энергоаккумулятором, перем. ток 230 В

带有弹簧储能装置的电机操作机构 , 230 V AC/DC

3RV1986-3AP3

EN IEC 60947-2

Betriebsanleitung Operating Instructions Instructions de service Instructivo Istruzioni operative

Instruções de Serviço İşletme kılavuzu Руководство по эксплуатации 使用说明

A5E02445573A/RS-AA/003 Last update: 17 October 2012

3ZX1012-0RV10-4PA1

Technical Assistance: Telephone: +49 (911) 895-5900 (8°° - 17°° CET) SIEMENS AG

Fax: +49 (911) 895-5907 Technical Assistance

E-mail: technical-assistanc[email protected] Würzburger Str. 121

Internet: www.siemens.com/industrial-controls/technical-assistance D-90766 Fürth

Deutsch English Français

GEFAHR DANGER DANGER

Gefährliche Spannung.

Lebensgefahr oder schwere

Verletzungsgefahr.

Vor Beginn der Arbeiten Anlage und Gerät

spannungsfrei schalten.

Hazardous voltage.

Will cause death or serious injury.

Turn off and lock out all power supplying this

device before working on this device.

Tension électrique.

Danger de mort ou risque de blessures

graves.

Mettre hors tension avant d’intervenir sur

l’appareil.

VORSICHT CAUTION PRUDENCE

Eine sichere Gerätefunktion ist nur mit

zertifizierten Komponenten gewährleistet. Reliable functioning of the equipment is only

ensured with certified components.

La sécurité de fonctionnement de l'appareil

n'est garantie qu'avec des composants

certifiés.

Español Italiano Português

PELIGRO PERICOLO PERIGO

Tensión peligrosa.

Puede causar la muerte o lesiones

graves.

Desconectar la alimentación eléctrica antes

de trabajar en el equipo.

Tensione pericolosa.

Può provocare morte o lesioni gravi.

Scollegare l’alimentazione prima di

eseguire interventi sull'apparecchiatura.

Tensão perigosa.

Perigo de morte ou ferimentos graves.

Desligue a alimentação elétrica e proteja

contra o religamento, antes de iniciar o

trabalho no equipamento.

PRECAUCIÓN CAUTELA CUIDADO

El funcionamiento seguro del aparato sólo

está garantizado con componentes

certificados.

Il funzionamento sicuro dell'apparecchiatura

è garantito soltanto con componenti

certificati.

O funcionamento seguro do aparelho

apenas pode ser garantido se forem

utilizados os componentes certificados.

Türkçe Русский 中文

TEHLİKE ОПАСНО 危险

Tehlikeli gerilim.

Ölüm tehlikesi veya ağır yaralanma

tehlikesi.

Çalışmalara başlamadan önce, sistemin ve

cihazın gerilim beslemesini kapatınız.

Опасное напряжение.

Опасность для жизни или

возможность тяжелых травм.

Перед началом работ отключить подачу

питания кустановке икустройству.

危险电压。

可能导致生命危险或重伤危险。

操作设备时必须确保切断电源。

ÖNEMLİDİKKAT ОСТОРОЖНО 小心

Cihazın güvenli çalışmasıancak sertifikalı

bileşenler kullanılmasıhalinde garanti

edilebilir.

Безопасность работы устройства

гарантируется только при использовании

сертифицированных компонентов.

只有使用经过认证的部件才能保证设

备的正常运转。

23ZX1012-0RV10-4PA1

CLICK !

TRIPPED

DE Bemessungsbetriebsspannung

220 ... 250 V DC/AC

EN Rated operational voltage

FR Tension assignée d'emploi

ES Tensiòn nominal de servicio

IT Tensione nominale di impiego

PT Tensão nominal de operação

TR Nominal işletim gerilimi

РУ Номинальное рабочее напряжение

中文额定工作电压

DE Leistungsaufnahme beim Anlauf

≤400 VA

≤400 W

EN Inrush power consumption

FR Consommation à l’appel

ES Potencia absorbida al arranque

IT Potenza spunto

PT Potência consumida durante o arranque

TR Kalkıştaki güç girişi

РУ Потребление мощности при запуске

中文起动消耗功率

DE Leistungsaufnahme im Dauerbetrieb

≤150 VA

≤150 W

EN Power consumption in continuous operation

FR Consommation (service continu)

ES Potencia absorbida en servicio permanente

IT Potenza in servizio

PT Potência consumida em operação contínua

TR Daimi işletimdeki güç girişi

РУ Потребление мощности впостоянном режиме

中文持续工作消耗功率

ON OFF RESET

DE Schaltzeit

<0,1 s 3,0 s 5,0 s

DE Mindestdauer des Steuerimpulses: 0,15 s

EN Operation time EN Control impulse minimum time: 0.15 s

FR Temps de manoeuvre FR Durée minimale de l'impulsion de commande: 0,15 s

ES Tiempo de maniobra ES Duración mínima del impulso de mando: 0,15 s

IT Tempo di manovra IT Durata minima impulso di comando: 0,15 s

PT Tempo de comutação PT Duração mínima do impulso de comando: 0,15 s

TR Devre süresi TR Kontrol itkisinin asgari süresi: 0,15 sn

РУ Время переключения РУ Минимальная длительность управляющего импульса: 0,15 сек.

中文接通时间中文控制脉冲的最小脉击时间 : 0.15 s

1 2

DE Ausgelöst

EN TRIPPED

FR déclenché

ES disparado

IT intervenuto

PT disparado

TR devrede

РУ расцеплен

中文脱扣的

3ZX1012-0RV10-4PA1 3

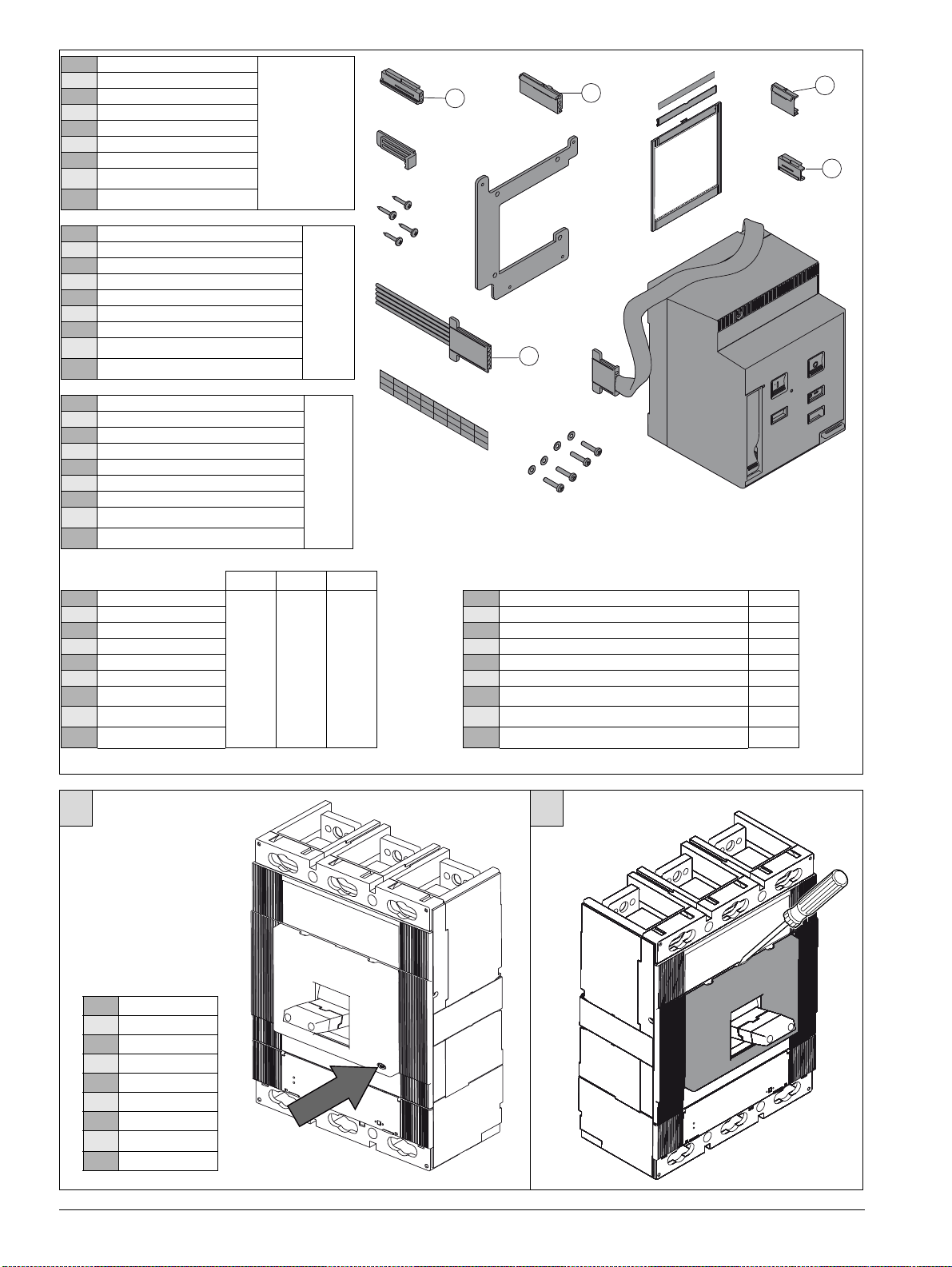

DE Leistungsschild Leistungsschalter "A" (wird m.d. Leistungsschalter geliefert)

EN Circuit breaker nameplate for circuit breaker "A" (supplied w. circuit breaker)

FR Plaquette caractéristique disjoncteur "A" (fournie avec le disjoncteur)

ES Placa de características interruptor "A" (suministrada con el interruptor)

IT Targhetta caratteristiche interruttore "A" (fornita con l’interruttore)

PT Placa de características do disjuntor "A" (fornecida com o disjuntor)

TR "A" güç şalteri güç levhası(Güç şalteriyle beraber teslim edilir.)

РУ Заводская табличка для силового выключателя "A" (поставляется вместе с

силовым выключателем)

中文断路器 "A"的铭牌 ( 随断路器发货 )

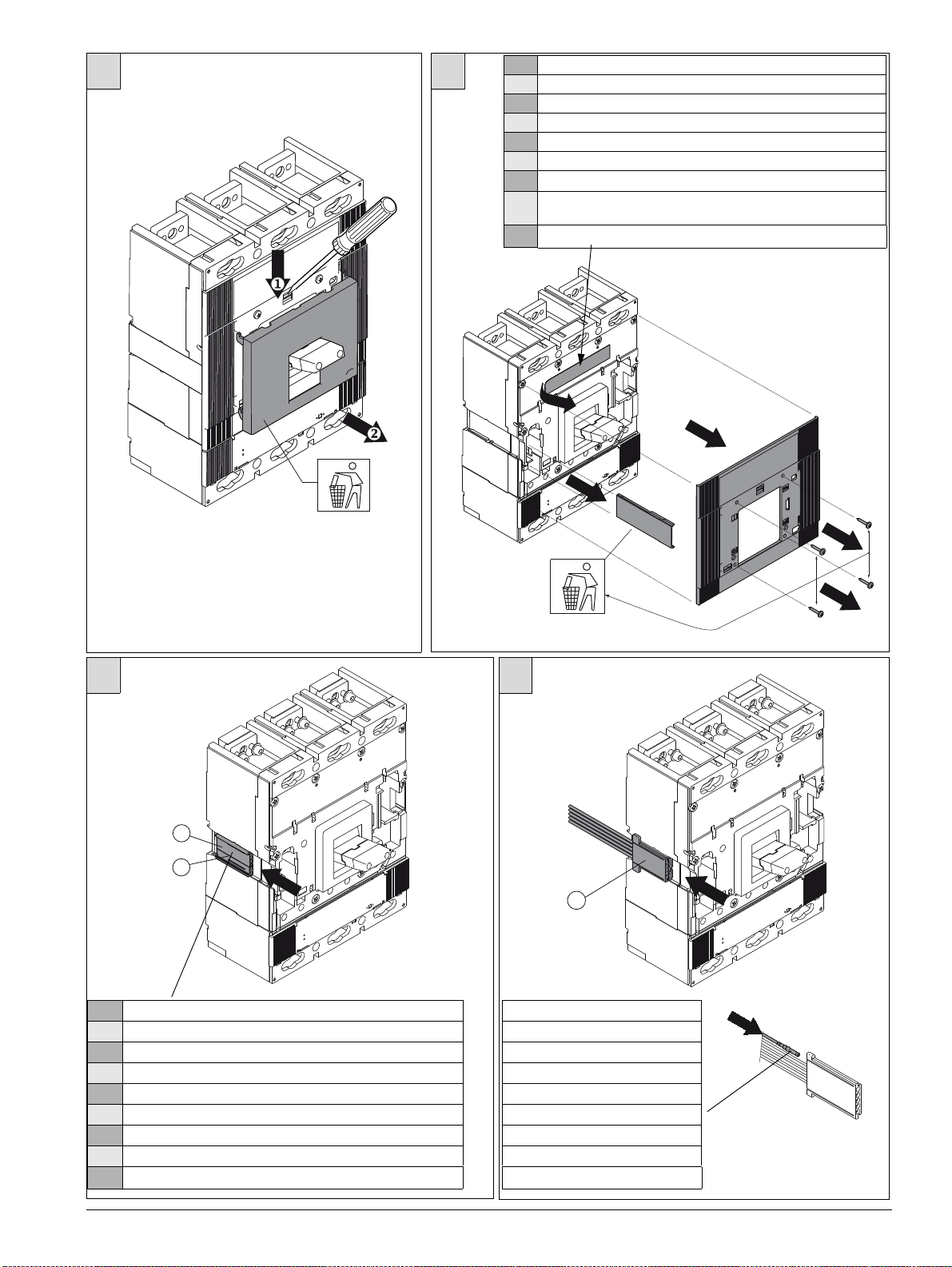

DE Nicht einstecken, wenn der 3RV1952/3RV1982 montiert ist Nur für elektrische Meldung 54

EN Do not insert when 3RV1952/3RV1982 is mounted For 54 indication only

FR Ne pas insérer si le 3RV1952/3RV1982 est montée Uniquement pour signalisation electrique 54

ES No introducir en caso de que esté montado el 3RV1952/3RV1982 Sólo para señal eléctrico 54

IT Non inserire nel caso sia montato il 3RV1952/3RV1982 Solo per la segnalazione elettrica 54

PT Não inserir em caso do 3RV1952/3RV1982 esteja montado Apenas para sinalização elétrica 54

TR 3RV1952/3RV1982 monteli ise sokmayınız Sadece 54 nolu elektrik bildirimi için

РУ Не вставлять, если установлен 3RV1952/3RV1982. Только для электрического сигнала 54

中文当安装有 3RV1952/3RV198 断路器时请勿插入仅用于电子信号 54

43ZX1012-0RV10-4PA1

1,1 Nm

DE Nicht einstecken, wenn der 3RV1952/3RV1982 montiert ist

EN Do not insert when 3RV1952/3RV1982 is mounted

FR Ne pas insérer si le 3RV1952/3RV1982 est montée

ES No introducir en caso de que esté montado el 3RV1952/3RV1982

IT Non inserire nel caso sia montato il 3RV1952/3RV1982

PT Não inserir em caso do 3RV1952/3RV1982 esteja montado

TR 3RV1952/3RV1982 monteli ise sokmayınız

РУ Не вставлять, если установлен 3RV1952/3RV1982.

中文当安装有 3RV1952/3RV198 断路器时请勿插入

3ZX1012-0RV10-4PA1 5

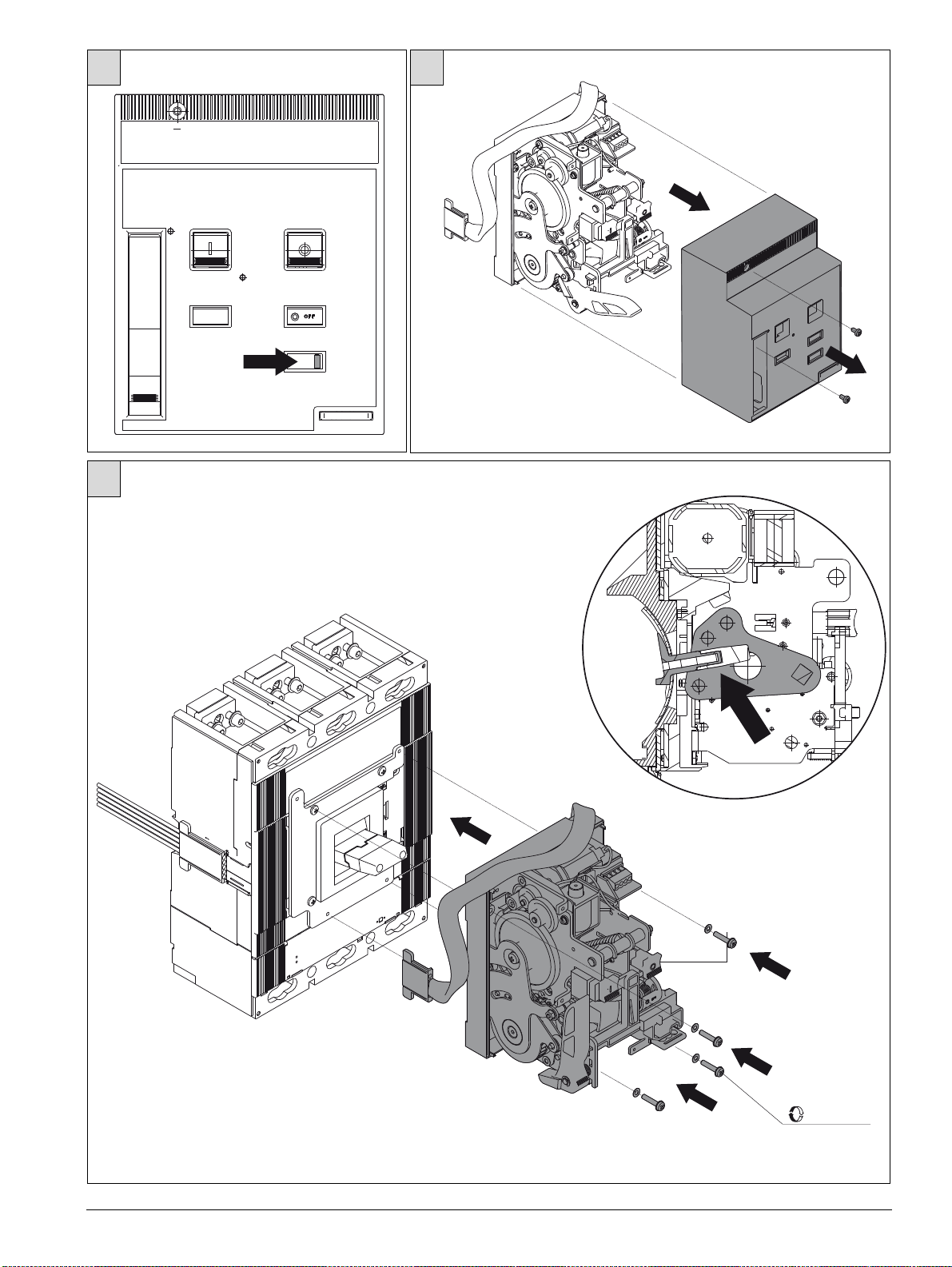

DISCHARGE

1,1 Nm

10 11

63ZX1012-0RV10-4PA1

1,1 Nm

3ZX1012-0RV10-4PA1 7

DE Leistungsschild Leistungsschalter "A" (wird mit dem Leistungsschalter geliefert)

EN Circuit breaker nameplate for circuit breaker "A" (supplied with the circuit breaker)

FR Plaquette caractéristique disjoncteur "A" (fournie avec le disjoncteur)

ES Placa de características interruptor "A" (suministrada con el interruptor)

IT Targhetta caratteristiche interruttore "A" (fornita con l’interruttore)

PT Placa de características do disjuntor "A" (fornecida com o disjuntor)

TR "A" güç şalteri güç levhası(Güç şalteriyle beraber teslim edilir.)

РУ Заводская табличка для силового выключателя "A" (поставляется вместе с

силовым выключателем)

中文断路器 "A" 的铭牌 ( 随断路器发货 )

≤ 3, Ø 4 ... 6 mm

1,1 Nm

In=...A

1615

83ZX1012-0RV10-4PA1

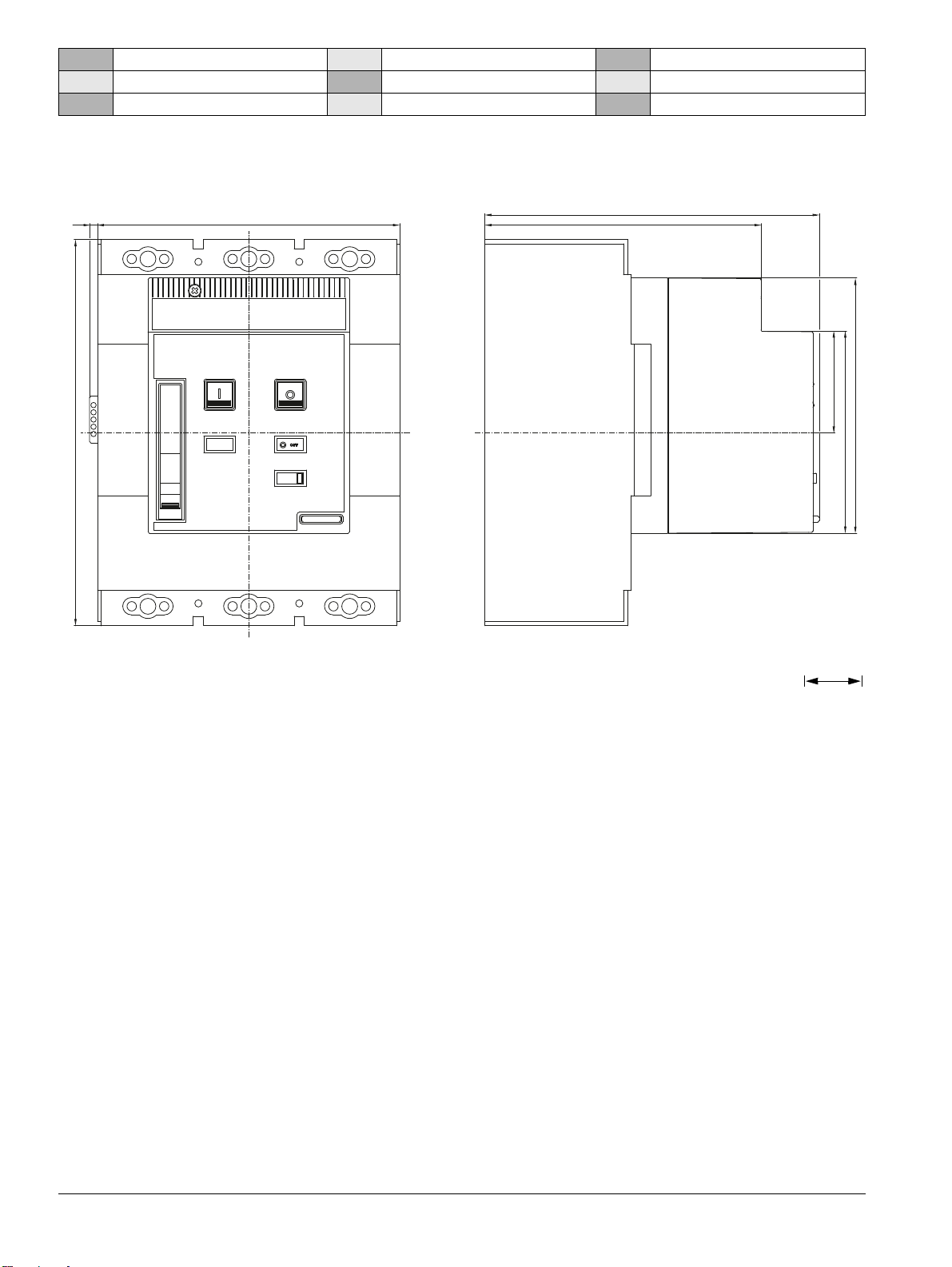

ABC A B C

DE Mit Flansch

148,5 151 75,75

Ohne Flansch

142 142 71,25

Flansch Schaltfeldtür

EN With flange Without flange Flange Panel door

FR Avex bride Sans bride Bride Protecteur mobile de la platine de commande

ES Con brida Sin brida Brida Puerta del panel de conexiones

IT Con mostrina Senza mostrina Mostrina Porta del pannello di comando

PT Com flange Com flange Flange Porta do painel de conexões

TR FlanşlıFlanşsızFlanşKontrol paneli kapısı

РУ C фланцем без фланца фланец Дверь силового распределительного шкафа

中文带有法兰无法兰法兰开关板护门

123

3ZX1012-0RV10-4PA1 9

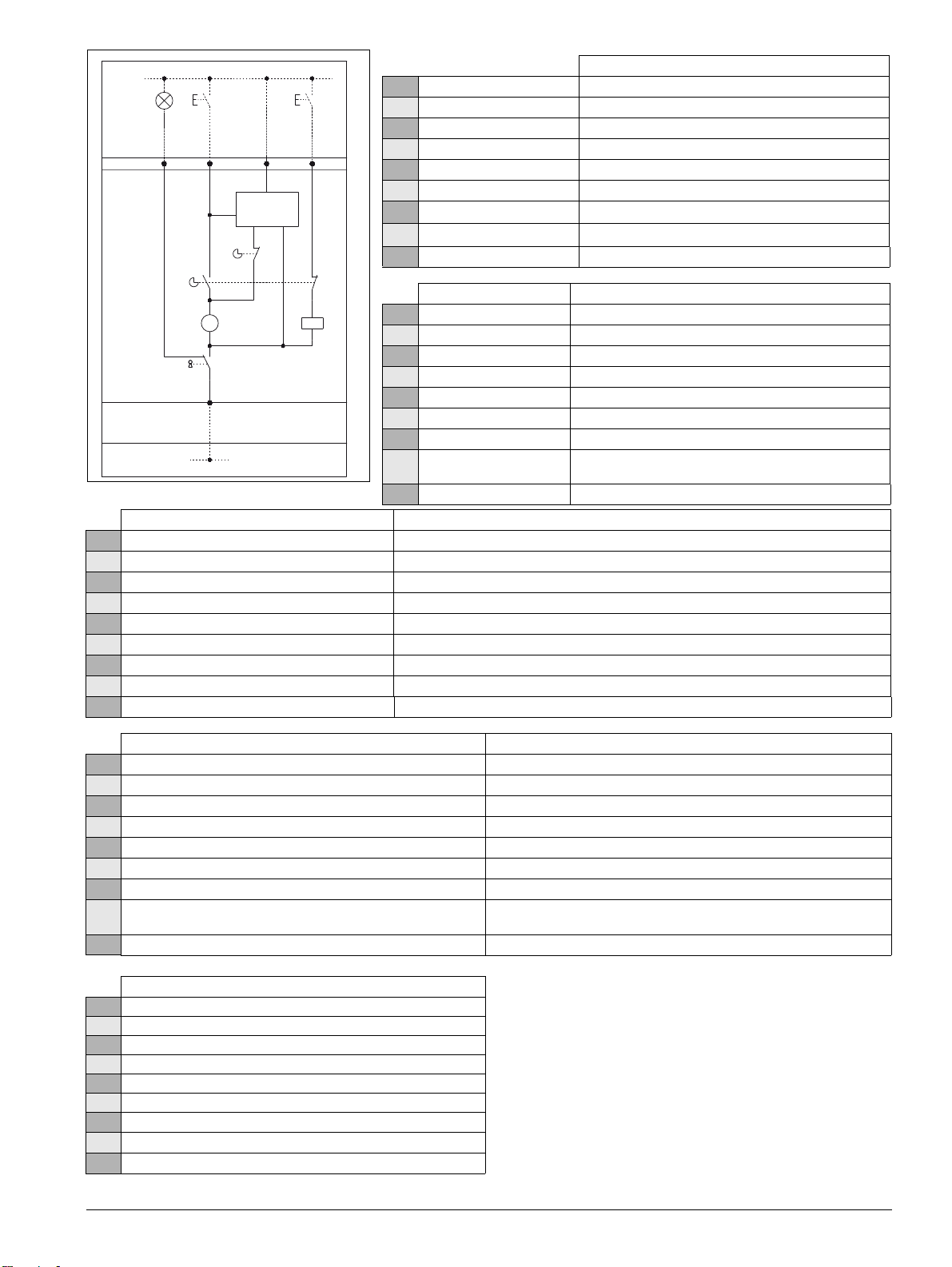

S1 – S2 M

DE vom Nocken des Motorantriebs gesteuerte Kontakte Motor für Trennung des Leistungsschalters und Spannen der Federn für das Schließen des Leistungsschalters

EN Contacts controlled by motor operator cam Motor for circuit breaker opening and charge of circuit breaker closing springs

FR Contacts commandés par la came de la commande à moteur Moteur pour l'ouverture du disjoncteur et le rechargement des ressorts de fermeture du disjoncteur

ES Contactos accionados por el excéntrico del mando a motor Motor para la apertura del interruptor automático y la carga de los resortes de cierre del interruptor automático

IT Contatti comandati dalla camma del comando a motore Motore per l'apertura dell'interruttore automatico e la carica delle molle di chiusura dell'interruttore automatico

PT Contatos acionados pelo came do acionamento motriz Motor para operação de abertura e carga das molas de fechamento do disjuntor

TR Motor tahriği kamıtarafından kumanda edilen kontaklar Şalterin ayrılmasıve güç şalterini kapatmak için yay gerdirme motoru

РУ контакты, управляемые кулачком электропривода Электродвигатель для размыкания выключателя инатяжения пружин для замыкания силового выключателя

中文由电机机构的凸轮控制的触头分闸及合闸储能的电机

YC S3 / 1-2

DE Elektrischer Auslöser zum Schließen des Leistungsschalters Umschalter für die elektrische Zustandsmeldung des lokalen / fernen Wahlschalters

EN Electrical release for closing operation of the circuit breaker Change-over contact for electrical signalling of local / remote selector status

FR Déclencheur électrique pour le manœuvre de fermeture de le disjoncteur Contact inverseur pour signalisation électrique de etat de sélecteur local / déporté

ES Disparador eléctrico para maniobra de cierre del interruptor automático Contacto conmutado para señalización eléctrica de estado de selector local / remoto

IT Sganciatore elettrico ad manovra di chiusura del interruttore automatico Contatto di scambio per la segnalazione elettrica di stato del selettore locale / remoto

PT Disparador elétrico para a operação de fechamento do disjuntor Comutador para sinal elétrico de estado da chave seletora local / remota

TR Güç şalterini kapatmak için elektrikli trip birimi Lokal / Uzak seçmeli şalterin elektrikli durum bildirimi için değiştirme şalteri

РУ Электрический расцепитель для замыкания силового выключателя Переключатель для подачи электрического сигнала состояния местного / дистанционного

многопозиционного переключателя

中文用以闭合断路器的电子脱扣装置显示手动 / 自动（遥控）状态电气信号的辅助触头

A17

DE elektronischer Schaltkreis / Leiterplatte

EN electronic circuit / printed circuit board

FR circuit électronique / carte imprimée

ES circuito electrónico / placa impresa

IT scheda elettronica / di circuito stampato

PT circuito eletrônico / placa de circuito impresso

TR Elektronik devre / Baskılıdevre kartı

РУ электронная цепь / печатная плата

中文电子电路 / 电路板

–

A17

C11

DE Zeichenerklärung Taster oder Schalter zum Öffnen des Leistungsschalters

EN Key Pushbutton or contact for opening the circuit breaker

FR Légende Bouton-poussoir ou contact pour l’ouverture du disjoncteur

ES Leyenda Pulsador o contacto para la apertura del interruptor automático

IT Legenda Pulsante o contatto per l'apertura dell' interruttore automatico

PT Legenda Chave de ação momentânea ou chave para abrir o disjuntor.

TR İşaretlerin anlamı:Güç şalterini açmak için tuşveya şalter

РУ Объяснение символов Кнопка или выключатель для размыкания силового выключателя

中文图例说明分断断路器的按钮或触头

HSC

DE Signallampe Drucktaster oder Kontakt für Schließen des Leistungschalters

EN Signal lamp Button or contact for closing the circuit breaker

FR Voyant lumineux de signalisation Poussoir ou contact pour fermer le disjoncteur

ES Lámpara de señalación Pulsador o contacto para el cierre del interruptor automático

IT Lampada di segnalazione Pulsante o contatto per la chiusura dell'interruttore automatico

PT Lâmpada sinalizadora Chave de ação momentânea ou contato para fechar o disjuntor.

TR Sinyal lambasıGüç şalterini kapatmak için basmalıtuşveya kontak

РУ Сигнальная лампа Кнопочный выключатель или контакт для замыкания силового

выключателя

中文信号指示灯闭合断路器的按钮或触头

Technische Änderungen vorbehalten. Zum späteren Gebrauch aufbewahren.

Subject to change without prior notice. Store for use at a later date. 3ZX1012-0RV10-4PA1

L6743 (1SDH000479R0621)

DE Maßzeichnungen ES Dibujos dimensionales TR Ölçü resimleri

EN Dimension drawings IT Disegni quotati РУ Размерные эскизы

FR Encombrements PT Desenhos cotados 中文尺寸图

3RV1.8





;







;





Autres manuels Siemens Électricité industrielle

Siemens

Siemens TA6PG750 Manuel utilisateur

Siemens

Siemens FDMH291 Series Manuel utilisateur

Siemens

Siemens 3RV1952-1E Series Manuel utilisateur

Siemens

Siemens 3VA1 Series Manuel utilisateur

Siemens

Siemens SINAMICS G110 Manuel utilisateur

Siemens

Siemens 5WG1 262-1EB01 Manuel de service

Siemens

Siemens SIRIUS 3RT1966-1PV3 Manuel utilisateur

Siemens

Siemens 3TF68 Q Series Manuel utilisateur

Siemens

Siemens SIRIUS 3RT2 2 Series Manuel utilisateur

Siemens

Siemens SIRIUS 3RF24 AB Series Manuel utilisateur

Siemens

Siemens 3VT9500-1U.00 Manuel utilisateur

Siemens

Siemens 3VT94 6AD00 Series Manuel utilisateur

Siemens

Siemens 3VA9 58-0VK20 Series Manuel utilisateur

Siemens

Siemens IP Viewer N151 Manuel de service

Siemens

Siemens SIRIUS 3RH14 1 Series Manuel utilisateur

Siemens

Siemens 3VM1 Series Manuel utilisateur

Siemens

Siemens SB04TLI Manuel du propriétaire

Siemens

Siemens FDCL181 Manuel utilisateur

Siemens

Siemens SIRIUS 3RA132.-8XB30 Manuel utilisateur

Siemens

Siemens 3VA9602-0WA05 Manuel utilisateur

Siemens

Siemens SIRIUS 3RA131 8XB Series Manuel utilisateur

Siemens

Siemens SIRIUS 3RA2933-2BB1 Manuel utilisateur

Siemens

Siemens 3NJ412 Manuel utilisateur

Siemens

Siemens IE FC M12 Plug PRO 4x2 Guide de l'administrateur

Manuels Électricité industrielle populaires d'autres marques

Rexroth Indramat

Rexroth Indramat DURADRIVE SYSTEM200 Manuel technique

Abtech

Abtech HVJB Series Mode d’emploi

Murata

Murata GRM0335C1H8R1DA01 Series Manuel utilisateur

SAF-HOLLAND

SAF-HOLLAND CBX 5415.5 Manuel utilisateur

Eaton

Eaton Ulusoy HMH24-04 Manuel utilisateur

Newlong

Newlong NP-7H Manuel utilisateur

Murata

Murata GJM0335C1E4R4BB01 Series Manuel utilisateur

Stahl

Stahl 8575/12 Manuel utilisateur

SI Pegasus Manuel utilisateur

Murata

Murata GRM1555C1H2R7CA01 Seies Manuel utilisateur

Murata

Murata GRM0225C1E6R4BA03 Series Manuel utilisateur

Cooper Power Systems

Cooper Power Systems VXE15 Manuel utilisateur

S&C

S&C Vista SD Manuel utilisateur

Murata

Murata GRM0335C2A7R3CA01 Series Manuel utilisateur

Murata

Murata GRM32ER60G227ME05 Series Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley MP-Series Manuel utilisateur

Phasemation

Phasemation DG-100 Manuel utilisateur

Murata

Murata GRM219R61C225KA88 Series Manuel utilisateur
