Siemens 3VS16 Manuel utilisateur

Circuit Breaker

Interruptor automático

Disjuntor de potência

выключатель

塑料外壳式断路器

Operating Instructions Instructivo Instruções de Serviço Инструкция по эксплуатации 使用说明

GWA A5E02261924A-02 Last update: 01 April 2011

Order No.: 3ZX1012-0VS16-0AY0

English

DANGER CAUTION

Read and understand these instructions

before installing, operating, or maintaining

the equipment.

Hazardous voltage.

Will cause death or serious injury.

Turn off and lock out all power

supplying this device before working on

this device.

Reliable functioning of the equipment is

only ensured with certified components.

Español

PELIGRO PRECAUCIÓN

Leer y comprender este instructivo antes

de la instalación, operación o

mantenimiento del equipo.

Tensión peligrosa.

Puede causar la muerte o lesiones

graves.

Desconectar la alimentación eléctrica

antes de trabajar en el equipo.

El funcionamiento seguro del aparato sólo

está garantizado con componentes

certificados.

Português

PERIGO CUIDADO

Ler e compreender estas instruções antes

da instalação, operação ou manutenção

do equipamento.

Tensão perigosa.

Perigo de morte ou ferimentos

graves.

Desligue a alimentação elétrica e

proteja contra o religamento, antes de

iniciar o trabalho no equipamento.

O funcionamento seguro do aparelho

apenas pode ser garantido se forem

utilizados os componentes certificados.

Русский

ОПАСНО ОСТОРОЖНО

Перед установкой, вводом в

эксплуатацию или обслуживанием

устройства необходимо прочесть и

понять данное руководство.

Опасное напряжение.

Опасность для жизни или

возможность тяжелых травм.

Перед началом работ отключить

подачу питания кустановке икуст-

ройству.

Безопасность работы устройства

гарантируется только при использовании

сертифицированных компонентов.

中文

危险小心

安装、使用和维修本设备前必须先

阅读并理解本说明。

危险电压。

可能导致生命危险或重伤危险。

操作设备时必须确保切断电源。

只有使用经过认证的部件才能保证设

备的正常运转。

Technical Assistance: Telephone: +49 (0) 911-895-5900 (8°° - 17°° CET) SIEMENS AG

Fax: +49 (0) 911-895-5907 Technical Assistance

E-mail: technical-assistance@siemens.com Würzburger Str. 121

Internet: www.siemens.com/industrial-controls/technical-assistance D-90766 Fürth

3VS16

Iu25A

UiAC 750V

50 / 60 Hz

VDE 0660

IEC 60947-2

IEC 60947-4-1

3VU9 138 - 0BA00

TEST

Subject to change without prior notice. Store for use at a later date. Order No.: 3ZX1012-0VS16-0AY0

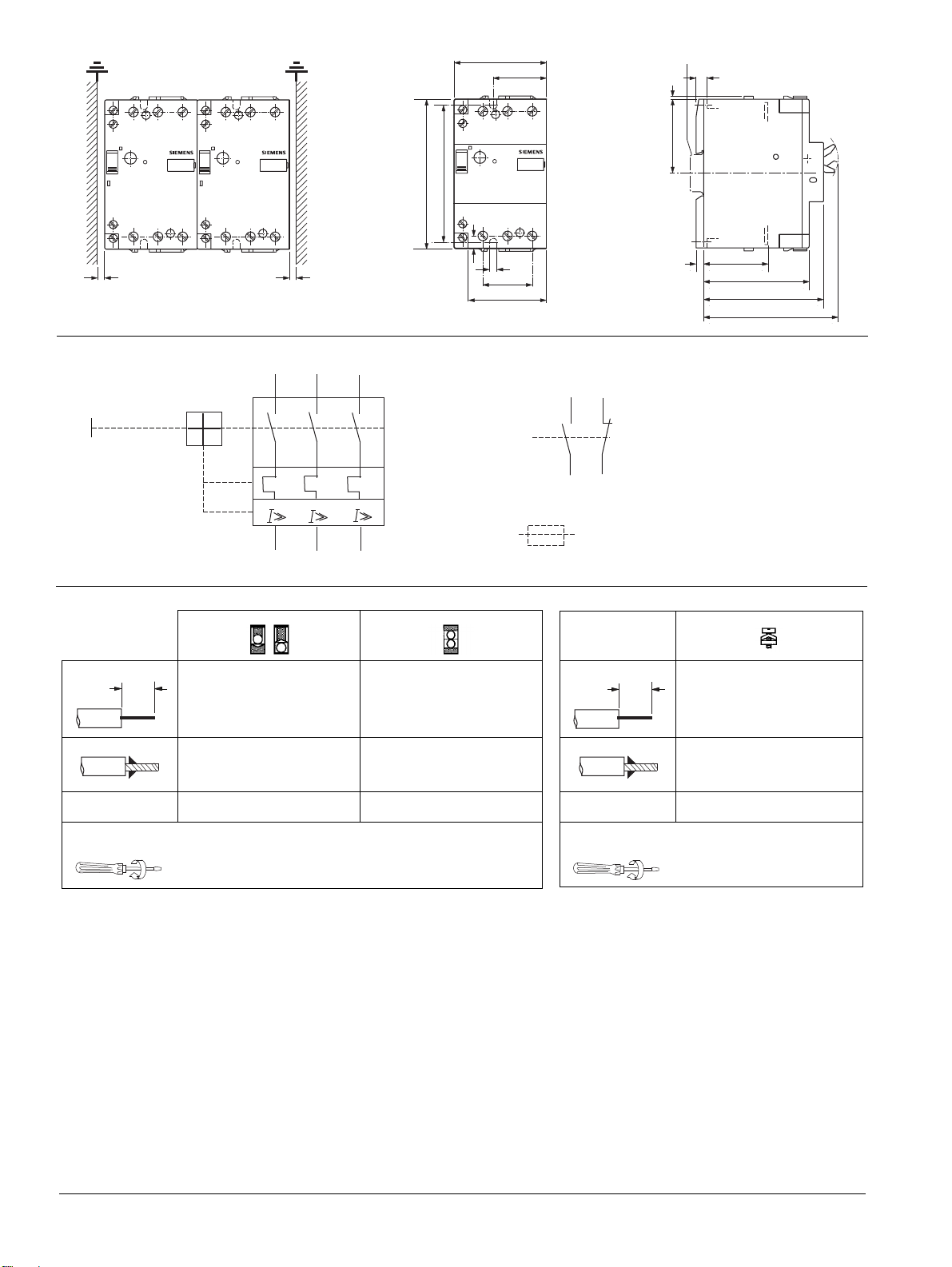

105

9,4

115

4,5

>5 mm >5 mm

92,5

103,5

57,5 2

DIN EN 50022-35

max. 10A

13 21

14 22

1 L2

L1 3 L3 5

4 T3 6

T1 2 T2

3VS16...

1,5 ... 25 mm2max.16 + max. 16 /

max. 10 + max. 25 mm2

1 ... 16 mm2max.10 + max. 10 /

max. 6 + max. 16 mm2

AWG 1 ... 16 max.6 + max. 3

2,5 ... 3 Nm

22 to 26,5 lbin

Ø 5...6 mm

2X0,5...2,5mm

2X0,5...1,5mm

AWG 2 x 20 to 16

1 ... 1,3 Nm

9 to 11 lbin

Ø 5...6 mm
