PT 230 E - Manuale d’uso + pezzi di ricambio 3
I
SOMMARIO
SOMMARIO........................................................................................ 3
INTRODUZIONE .................................................................................. 4
TRASPORTO, STOCCAGGIO E MOVIMENTAZIONE ......................................... 5
Condizioni trasporto macchina e dati tecnici ..................................... 5
Condizioni dell’ambiente di trasporto e stoccaggio macchina................ 5
NORME DI SICUREZZA.......................................................................... 5
PARTI FUNZIONALI ............................................................................10
CONTROLLO CORRETTO FUNZIONAMENTO ................................................10
USO ................................................................................................11
Smontaggio/ montaggio pneumatico .............................................. 11
Procedura omologata di smontaggio e
montaggio pneumatici UHP e Run Flat............................................ 14
MANUTENZIONE ................................................................................14
INFORMAZIONI SULLA DEMOLIZIONE.....................................................15
MEZZI ANTINCENDIO DA UTILIZZARE.....................................................15
SCHEMA PNEUMATICO ........................................................................16
4 PT 230 E - Manuale d’uso + pezzi di ricambio
INTRODUZIONE
Scopo di questa pubblicazione è quello di fornire al
proprietario e all’operatore istruzioni efficaci e sicure
sull’uso e la manutenzione dell’HELP.
Se tali istruzioni verranno attentamente seguite, la
macchina Vi darà tutte le soddisfazioni di efficenza e
durata che sono nella tradizione del costruttore, con-
tribuendo a facilitare notevolmente il Vostro lavoro.
Si riportano di seguito le definizioni per l’identifica-
zione dei livelli di pericolo, con le rispettive diciture
di segnalazione utilizzate nel presente manuale:
PERICOLO
Pericoli immediati che provocano gravi lesioni
o morte.
ATTENZIONE
Pericoli o procedimenti poco sicuri che possono
provocare gravi lesioni o morte.
AVVERTENZA
Pericoli o procedimenti poco sicuri che possono
provocare lesioni non gravi o danni a materiali.
Leggere attentamente queste istruzioni prima di
mettere in funzione l’apparecchiatura. Conservare
questo manuale, assieme a tutto il materiale illu-
strativo fornito assieme all’apparecchiatura, in una
cartellina vicino alla macchina, per agevolarne la
consultazione da parte degli operatori.
La documentazione tecnica fornita è parte inte-
grante della macchina, pertanto in caso di vendita
dell’apparecchiatura, tutta la documentazione dovrà
esservi allegata.
Il manuale è da ritenersi valido esclusivamente per
il modello e la matricola macchina rilevabili dalla
targhetta applicata su di esso.
ATTENZIONE
Attenersi a quanto descritto in questo manuale:
eventuali usi dell’apparecchiatura non espres-
samente descritti sono da ritenersi di totale
responsabilità dell’operatore.
Nota
Alcune illustrazioni contenute in questo libretto
sono state ricavate da foto di prototipi: le macchine
della produzione standard possono differire in alcuni
particolari.
Queste istruzioni sono destinate a persone aventi
un certo grado di conoscenza di meccanica. Si è
quindi omesso di descrivere ogni singola operazione,
quale il metodo per allentare o serrare i dispositivi di
fissaggio. Evitare di eseguire operazioni che superino
il proprio livello di capacità operativa, o di cui non
si ha esperienza. Se occorre assistenza, contattare
un centro di assistenza autorizzato.
PT 230 E - Manuale d’uso + pezzi di ricambio 5
I
NORME DI SICUREZZA
L’apparecchiatura é destinata ad un uso esclusiva-
mente professionale.
ATTENZIONE
Sull’attrezzatura può operare un solo operatore
alla volta.
ATTENZIONE
L’inosservanza delle istruzioni e delle avvertenze
di pericolo, può provocare gravi lesioni agli ope-
ratori e ai presenti. Non mettere in funzione la
macchina prima di aver letto e compreso tutte le
segnalazioni di pericolo, attenzione e avvertenza
di questo manuale.
Per operare correttamente con questa macchina oc-
corre essere un operatore qualificato e autorizzato in
grado di capirele istruzioni scritte datedalproduttore,
essere addestrato e conoscere le regole di sicurezza.
Un operatore non può ingerire droghe o alcool che
potrebbero alterare le sue capacità.
È comunque indispensabile:
- Sapere leggere e capire quanto descritto.
- Conoscere le capacità e le caratteristiche di questa
macchina.
- Mantenere le persone non autorizzate lontano dalla
zona di lavoro.
- Accertare che l’installazione della macchina sia
stata eseguita in conformità a tutte le normative
e regolamentazioni vigenti in materia.
- Accertare che tutti gli operatori siano adeguata-
mente addestrati, che sappiano utilizzare l’appa-
recchiatura in modo corretto e sicuro e che vi sia
una supervisione adeguata.
- Non dimenticare mai sulla macchina dadi, bulloni,
utensili od altro che durante il lavoro potrebbero
inserirsi tra parti in movimento della macchina
stessa.
- Non toccare linee o l’interno di motori e apparec-
chiature elettriche senza prima assicurarsi che sia
stata tolta la corrente.
- Leggere con attenzione questo libretto e imparare
ad usare la macchina correttamente e in sicurezza.
- Tenere sempre disponibile in luogo facilmente
accessibile questo manuale d’uso e manutenzione
e non trascurare di consultarlo.
TRASPORTO, STOCCAGGIO E
MOVIMENTAZIONE
Condizioni trasporto macchina e dati
tecnici
I gruppi devono essere trasportati nel rispettivo
imballo originale e mantenuti nella posizione indicata
sull’imballo stesso.
PT 230 E
- diametro massimo copertura................... 1080 mm
- diametro cerchio.......................min 10” - max 26”
- larghezza cerchio....................... min 4” - max 14”
- forza cilindro stallonatore ............ 9300 N a 10 bar
- pressione di esercizio ................................ 10 bar
•Peso:
- Montante.................................................. 18 kg
- Unità di potenza ...................................... 48 kg
- Braccio mobile ......................................... 19 kg
- Cono premicerchio ...................................... 1 kg
Condizioni dell’ambiente di trasporto
e stoccaggio macchina
Temperatura: -25° ÷ +55°C.
ATTENZIONE
Per evitare danneggiamenti non sovrapporre altri
colli sull’imballo.
AVVERTENZA
Conservare gli imballi originali per eventuali
trasporti futuri.
6 PT 230 E - Manuale d’uso + pezzi di ricambio
ATTENZIONE
Evitare di togliere o rendere illeggibili gli auto-
adesivi di Avvertenza, Attenzione o Istruzione.
Sostituire qualsiasi adesivo che non sia più
leggibile o sia venuto a mancare. Nel caso che
uno o più adesivi si siano staccati o siano stati
danneggiati è possibile reperirli presso il riven-
ditore più vicino.
- Durante l’uso e le operazioni di manutenzione
della macchina, osservare i regolamenti unificati
di antinfortunistica industriale per alte tensioni.
- Variazioni o modifiche non autorizzate allamacchina
sollevano il costruttore da ogni responsabilità per
qualsiasi danno o incidente da esso derivato. In
particolare la manomissione o la rimozione dei
dispositivi di sicurezza costituisconounaviolazione
alle normative della Sicurezza sul Lavoro.
ATTENZIONE
Durante le operazioni di lavoro e manutenzione
raccogliere i capelli lunghi e non indossare abiti
ampi o svolazzanti, cravatte pendenti, collane,
anelli, orologi da polso che possono essere presi
da parti in movimento.
INSTALLAZIONE SULLO
SMONTAGOMME
•Scollegarelamacchinadallareteelettricag.1e
dalla linea pneumatica fig. 2.
1
•ScollegareitubiariaTdelgruppoltroregolatore,
posto sul lato destro posteriore del cassone, e
smontare il gruppo stesso fig. 2 e il supporto vaso
grasso
T
2
•smontareilcofanolateraleg.3;
•smontarelaprotezioneallabasedelpalog.3;
3

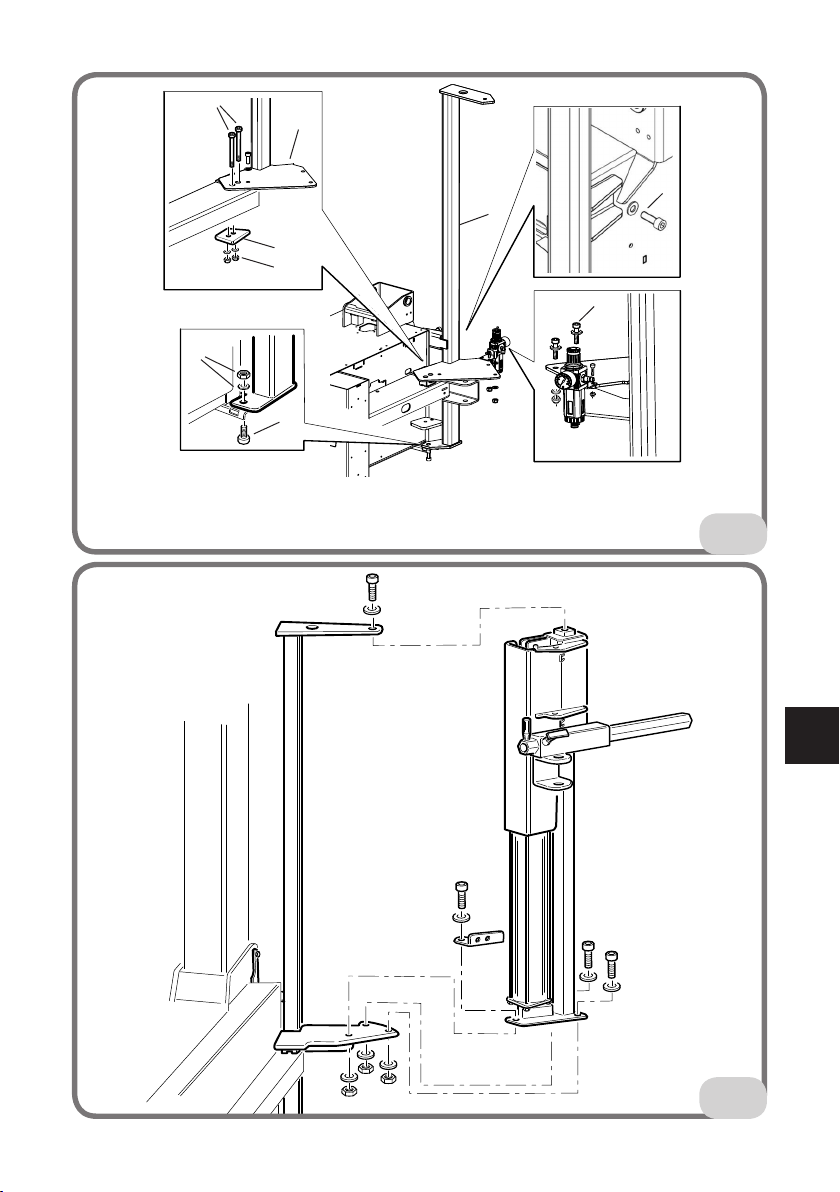

•InstallareilmontanteFsullosmontagomme
• Fissarlo allo smontagomme stesso, tramite le
apposite viti fornite nel kit, nei punti indicati in
figura (fig. 4)
1.inserirelaviteE,ildadoelarosettaG;
2. inserire la vite e rondella A
3. montare la staffa H sulla trave dello stallonatore
laterale con le viti I, il blocchetto L ed i dadi M
4. Rimontare il gruppo filtrante con le viti B
•Installarel’unitàdipotenzasulmontantessandola,
con le viti in dotazione, nei punti indicati in fig. 5:
PT 230 E - Manuale d’uso + pezzi di ricambio 7
I
4
E
F
G
H
I
L
5
M
A
B
8 PT 230 E - Manuale d’uso + pezzi di ricambio
•installaresull’unitàdipotenzailbracciocondiscostallonatoreg.6
6
•ssareilbracciomobileall’unitàdipotenza(g.7)
7
•installareilgruppoltro/lubricatoresulretrodell’unitàdipotenza,nellaposizionedig.9.
•ssareilfascioditubipneumatici,chefuoriescedalbracciomobile,all’unitàdipotenzatramitelafascetta
in dotazione (Fig. 9).
•Collegarei2tubipneumaticididiametropiccoloalcilindrodell’unitàdipotenza.Fissareiltubocheva
alla parte inferiore con le apposite fascette (fig. 9)
PT 230 E - Manuale d’uso + pezzi di ricambio 9
I
•Utilizzandoitubieiraccordiindotazioneeffettuareicollegamentialgruppoltro/regolatorecomeda
fig. 9.
•rimontareilcofanolateraleelaprotezionepalo.
•Ricollegarelosmontagommeall’alimentazioneelettricaepneumatica
9
10 PT 230 E - Manuale d’uso + pezzi di ricambio
PARTI FUNZIONALI
10
1
2
4
3
5
6
7
10
9
8
11

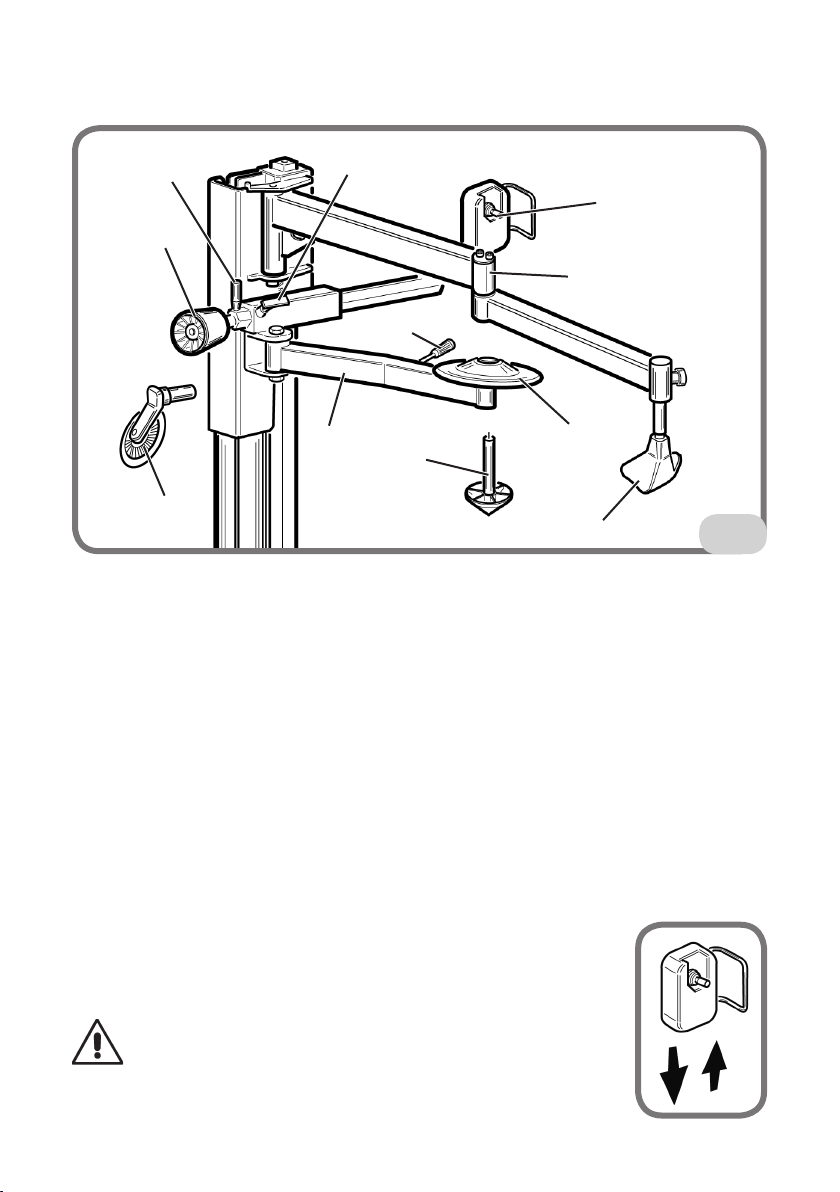

1. Levetta di azionamento pneumatico dei bracci.
2. Braccio mobile
3. Premitallone
4. Disco alza talloni
5. Cono premicerchio (a richiesta)
6. Leva posizionamento orizzontale disco
7. Braccio disco alza talloni
8. Leva posizionamento orizzontale Rullo o disco premitallone
9. Maniglia bloccaggio rullo o disco premitallone
10. Rullo premitallone
11. Disco premitallone (versione WDK)
CONTROLLO CORRETTO FUNZIONAMENTO
Prima di utilizzare il dispositivo verficarne il corretto funzionamento:
1. Azionare il comando pneumatico verso l’alto: i bracci operanti devono sollevarsi.
2. Azionare il comando pneumatico verso il basso: i bracci operanti devono abbassarsi.
ATTENZIONE
Se si nota qualche anomalia nel funzionamento NON utilizzare lo smontagomme
e chiamare immediatamente il servizio di assistenza tecnica.
Table des matières
Langues :
Autres manuels SICE Équipement de service
