SHP Carku 234-753 Manuel utilisateur

BEDIENUNGSANLEITUNG

GERMAN

Produktbeschreibung:

Vielen Dank, dass Sie sich für unser EPower-Gerät entschieden haben! Beachten Sie stets die grundlegenden

Sicherheitsvorkehrungen bei derVerwendung von Elektrogeräten. Lesen Sie alle Anweisungen sorgfältig durch.

Bitte bewahren Sie diese Gebrauchsanweisung zum Nachschlagen auf.

LCD-Anzeige

Netzschalter/Starttaste der Pumpe

Einstelltaste

Lichtschalter

Lüftung

LED-Taschenlampe

USB 5V 2.4A Ausgangsanschluss

USB-C 5V 2A Eingangsanschluss

15V 10A Ausgangsanschluss

Druckanstieg

oder -abfall

Starthilfebuchse

Starthilfekabel

mit Klemmen

Starthilfe-

buchse

Carku Starthilfe

Auaden

per USB Zigarettenanzünder

Adapter für Auto

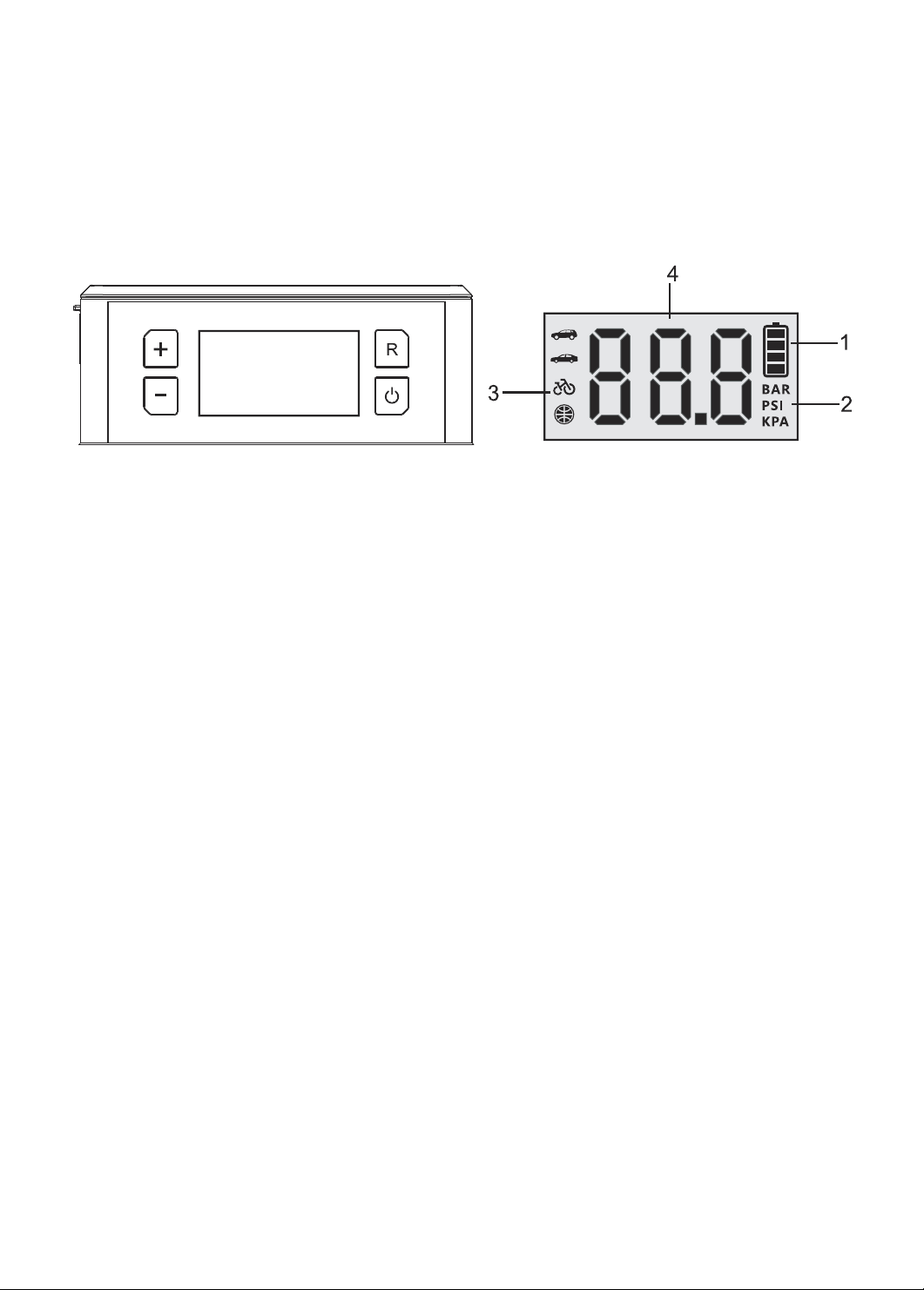

Anweisungen für Tasten und Bildschirm:

1. Drücken Sie dieTaste 1S des Netzschalters, um den Ladestand des Geräts, den voreingestellten

Reifendruckwert, BAR und die Fahrzeugsymbole anzuzeigen. Der Ladestand wird entsprechend dem

Batteriegitter in Abbildung "1 " dargestellt und gleichzeitig wird der Standby-Modus aktiviert.

Drücken Sie dieTaste 1S für kurze Zeit, um die Abschaltung einzuleiten.

2. Drücken Sie kurz auf die Lichttaste, um die LED einzuschalten. Das weiße Licht leuchtet weiterhin.

Nach erneutem Betätigen derTaste beginnt die LED rot zu blinken. Drücken Sie erneut auf das rote

SOS-Licht, um das Licht auszuschalten.

3. Wenn die Spannung 30 Sekunden später aufgehoben wird, schaltet sich das Gerät automatisch ab

4. Im Standby und im Normalbetrieb drücken Sie kurz dieTaste "R", um die Pumpe einzugeben und

den Pumpentyp auszuwählen (Pfeil 4 in der Abbildung oben). Gleichzeitig blinkt das Fahrzeug-

symbol. Drücken Sie kurz dieTaste "+" "-", um den SUV aufzurufen.Wechseln Sie zwischen Auto-,

Fahrrad- und Basketball-Symbolen. Drücken Sie erneut kurz dieTaste "R". Das "AR"-Symbol blinkt

(Pfeil 3 in der obigen Abbildung), dann drücken Sie kurz dieTasten "+" und "-", um zwischen

"BAR", "PSI" und "KPA" zu wechseln. Bestätigen Sie dann die Einheit. Drücken Sie kurz dieTaste

"R" und der aktuelle Luftdruckwert blinkt auf (Pfeil 2 in der Abbildung oben). Drücken Sie dann

kurz "+" und "-", um den Luftdruckwert einzustellen. Nach erneutem kurzem Drücken derTaste

"R" können Sie durch 4, 3 und 2 blättern, um die zu ändernden Startparameter zu bearbeiten.

Nachdem Sie den Luftdruckwert eingestellt haben, drücken Sie kurz dieTaste "Netzschalter", um

den Luftpumpenmodus zu aktivieren. Beim nächsten Einschalten wird die zuvor eingerichtete

Pumpenschnittstelle angezeigt.Wenn Sie keine spezischen Parameter einstellen müssen,

können Sie die Pumpe direkt einschalten.

5. Wenn der Luftpumpenmodus ausgewählt ist (SUV, Auto, Fahrrad, Basketball), zeigt das Symbol 4

den voreingestellten Reifendruckwert an. Hinweis: Der voreingestellteWert dient nur als

Referenz. Bitte passen Sie denWert an die tatsächliche Situation an.

Es gilt:

Basketball: 0.7 BAR, Fahrrad: 2,1 BAR, Auto: 2,2 BAR, SUV: 2,5 BAR.

6. Während des Ladevorgangs wird das "Batteriesymbol 1" angezeigt. Das Symbol bewegt sich je nach

Leistungsstufe in blinkenden Intervallen von unten nach oben.

7. Wenn die Leistung des Geräts weniger als 10% beträgt, blinkt die entsprechende Stromanzeige. 30S

ohne Spannung in den Standby-Zustand.

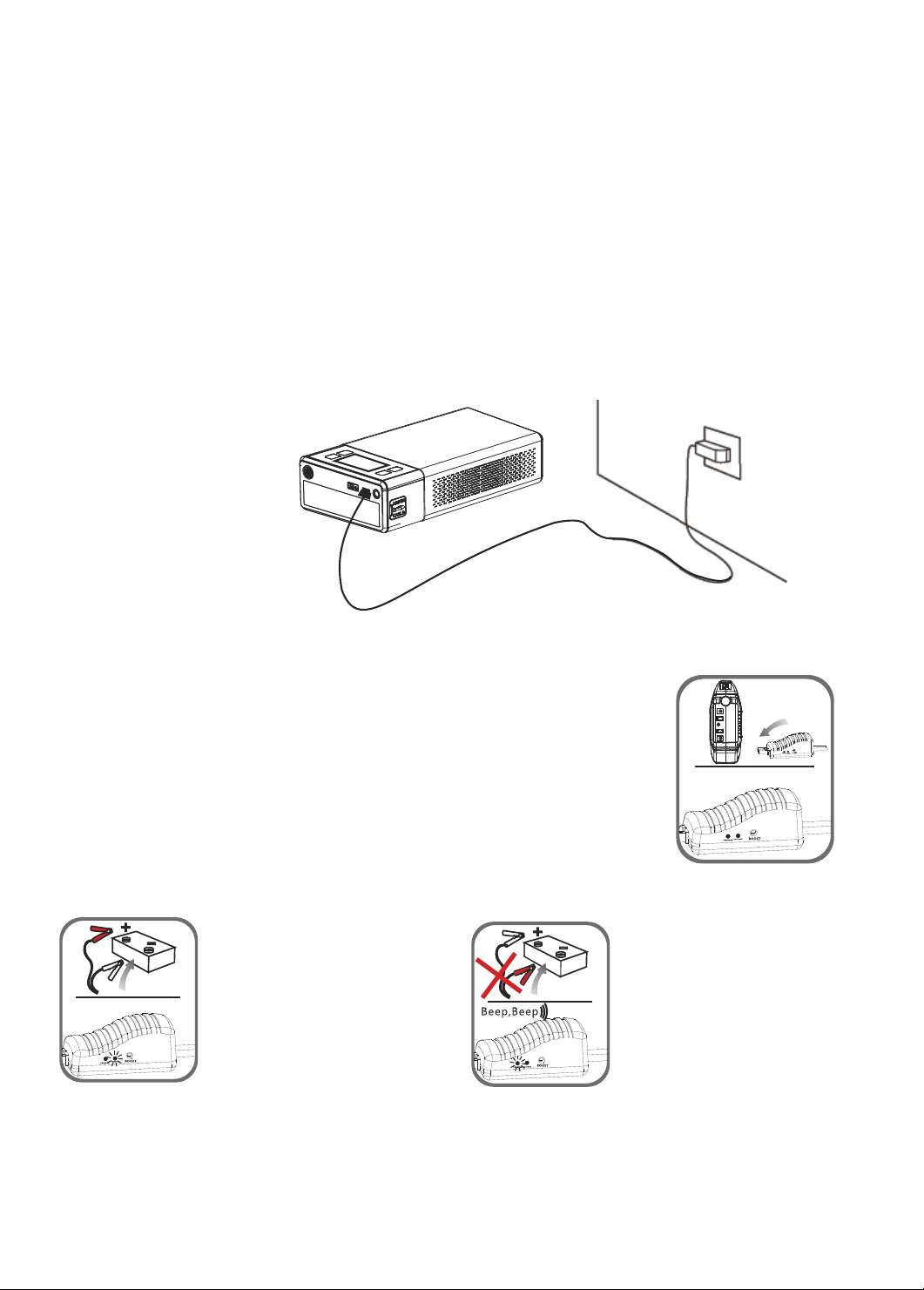

Anleitung zum Laden von EPower:

1. Stecken Sie den Heimadapter in die Universalsteckdose.

2. Verbinden Sie den USB-C-Anschluss mit dem EPower-Host.

Anleitung zur Starthilfe von 12V-Fahrzeugen :

1. Stecken Sie den blauen Stecker vollständig in den Host ein, und

vergewissern Sie sich, dass die Kabelanzeige ausgeschaltet ist.

2. Verbinden Sie die rote Klemme mit dem Pluspol (+) der Batterie

und die schwarze Klemme mit dem Minuspol (-) der Batterie.

3. Bedienen Sie das Gerät gemäß den Anweisungen der Kabelanzeige:

GRÜNES LICHT an:

Dies zeigt an, dass die

Verbindung korrekt ist und

der Stromkreis funktioniert.

Sie können den Motor auch

mit der Starthilfe direkt

einschalten.

ROTES LICHT an

mit Summen:

Dies bedeutet, dass dieVerbin-

dung fehlerhaft ist. Das Sum-

men des Alarms zeigt an, dass

Sie die Klemmen wie in Schritt 2

oben beschrieben korrigieren

müssen.Warten Sie, bis das

GRÜNE LICHT leuchtet, um den

Motor einzuschalten.

GRÜNES LICHT blinkt:

Dies zeigt an, dass die Fahr-

zeugbatterie schwach ist.

Drücken Sie die "BOOST"-

Taste, warten Sie, bis das

GRÜNE LICHT leuchtet, und

lassen Sie dann den Motor in-

nerhalb von 30 Sekunden an.

Kein Licht, kein Summen:

Dies weist darauf hin, dass die Fahr-

zeugbatterie beschädigt sein

könnte. Nachdem Sie sich vergewis-

sert haben, dass die Klemmverbin-

dungen korrekt sind, drücken Sie

dieTaste "BOOST".Warten Sie, bis

das GRÜNE LICHT leuchtet, und

lassen Sie dann den Motor

innerhalb von 30 Sekunden an.

4. Starten Sie das Fahrzeug.

5. Nach dem Starten des Fahrzeugs, entfernen Sie das Starthilfekabel von der Fahrzeugbatterie.

Lassen Sie den Motor des Fahrzeugs laufen.

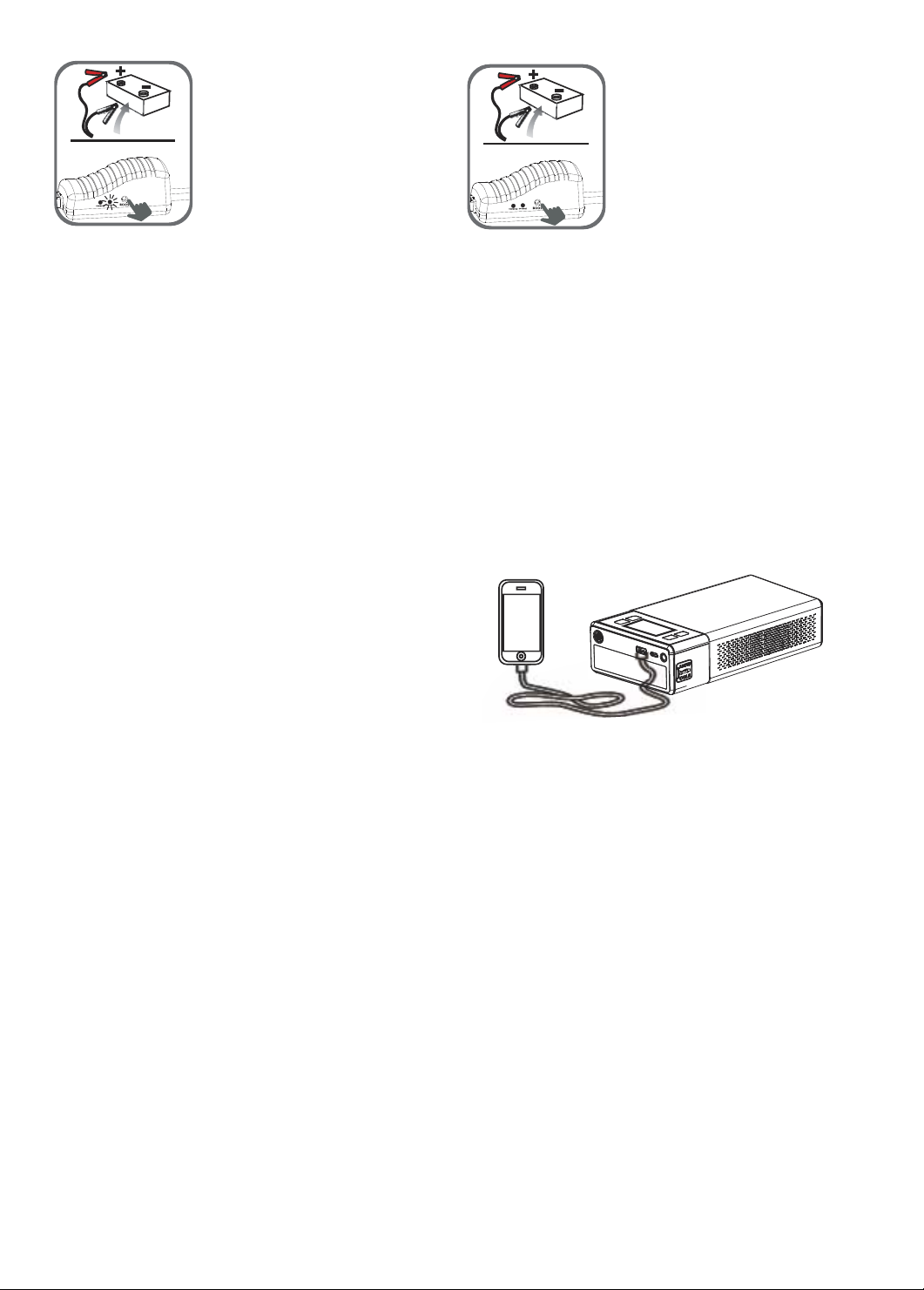

Anleitung zum Auaden von Mobiltelefonen oder Tablets:

1. Schließen Sie das Schaltkabel an einen USB 5V 2A-Ausgang an.

2. Wählen Sie den entsprechenden Anschluss und verbinden Sie ihn mit Ihrem Mobiltelefon oderTablet.

3. Drücken Sie dieTaste zum Auaden.

Für die Stromversorgung von 12V-Fahrzeugverbrauchern

oder 12V-Elektronikgeräten

1. Schließen Sie das optionale Schaltkabel an den 15V 10A-Ausgang an.

2. Schließen Sie das optionale Schaltkabel und den 12V-Fahrzeugverbraucher oder die 12V-Elektronik an.

3. Drücken Sie die Einschalttaste, um die Stromversorgung herzustellen.

LED-Leuchte:

Drücken Sie den Schalter kurz 3 Sekunden lang, um die LED-Leuchte einzuschalten.

4 LED-Lichtmodi erscheinen nacheinander (normal. Strobe. SOS. aus).

Teileliste:

1x Host, 1x Pumpenschlauch, 1x Schaltkabel (optional), 1x Starthilfekabel mit Klemmen.

1x Gebrauchsanleitung, 1x Multifunktions-Luftdüse, 1x Auto-Zigarettenanzünder-Adapter

Technische Spezikationen:

Größe: 191 x 115 x 54 mm

Gewicht: 1165± 5g

Batteriekapazität: 12000mAh (44.4Wh)

Ausgabe: 5V=2.4A;15V= 10A;12V Starthilfe für Autos

Eingang: 5V= 2A

Gesamte Ladezeit: 5-6 hours

Startstrom: 300A

Spitzenstrom: 800A

Betriebstemperatur: -20°C ~ 60°-C

FAQ:

Frage: Wie schalte ich das Gerät aus?

Antwort: a. Dieses Gerät schaltet sich automatisch aus, wenn der Ladevorgang abgeschlossen ist.

b. Drücken Sie die 1S-Einschalttaste für einige Momente, um die Abschaltung zu aktivieren.

Frage: Wie lange dauert es, bis die Starthilfe vollständig aufgeladen ist?

Antwort: Ca. 5-6 Stunden über den USB-Eingang 5V/2A.

Frage: Wie oft kann dieses Gerät zum Auaden meines Handys verwendet werden?

Antwort: Ca. 7 Mal für das iPhone 11.

Frage: Wie oft kann dieses Gerät, wenn voll aufgeladen, dem Fahrzeug Starthilfe geben?

Antwort: Ca. 40 Mal.

Frage: Wie hoch ist die Lebensdauer dieses Geräts?

Antwort: Etwa 3-5 Jahre.

Frage: Wie lange hält die Batterieladung?

Antwort: 6 - 12 Monate.Wir empfehlen jedoch, das Gerät alle 3 Monate aufzuladen.

Fehlersuche:

Problem: Keine Reaktion beim Drücken derTaste.

Grund: Der Unterspannungsschutz von ePower ist aktiviert.

Abhilfe: Stecken Sie den Adapter zum Aktivieren in den 5V 2A-Eingang.

Giftige und schädliche Stoe:

Pb / Hg / Cd / Cr(Vi) / PBB / PBDE

Kennzeichnet alle homogenen Materialien. Der Gehalt an gefährlichen Stoen

liegt unter dem in der Norm 2002/95/EG (RoHs) festgelegten MCV-Grenzwert.

Warnung:

1. Lesen Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie das Gerät benutzen.

2. Starthilfe nur für 12V-Fahrzeuge. Die Verwendung für andere Zwecke ist riskant. Das Gerät darf nicht

in Zusammenhang mit anderen Beförderungsmitteln wie Flugzeugen, Schien usw. eingesetzt werden.

3. Bei derVerwendung dieses Geräts istVorsicht geboten.

4. Verwenden Sie das Gerät NICHT, wenn eine Kabelklemme oder ein Kabel beschädigt sind.

5. NICHT als Ersatz für eine Fahrzeugbatterie verwenden.

6. NICHT als Batterieladegerät verwenden.

7. Lassen Sie das Gerät niemals an der Autobatterie angeschlossen, nachdem Sie das Auto erfolgreich

angelassen haben.

8. Verwenden Sie nur das mit diesem Gerät gelieferte Starthilfekabel.

9. Vergewissern Sie sich, dass der BLAUE Stecker des Starthilfekabels vollständig in die Starthilfebuchse

eingesteckt ist. Andernfalls könnte der blaue Stecker schmelzen.

10. Vergewissern Sie sich vor Anschluss der Starthilfe, dass alle Batterieanschlüsse SAUBER sind!

Vergewissern Sie sich, dass die Batterieklemmen sicher angeschlossen sind!Wenn die

Batterieklemmen des Fahrzeugs verschmutzt oder korrodiert sind, verringert sich die Leistung

des Geräts.

11. Starten Sie NICHT mehr als 3 Mal hintereinander. Dies könnte das Gerät durch Überhitzung

beschädigen. Lassen Sie zwischen den Versuchen zwei Minuten Abstand. Das Startkabel kann sich

überhitzen und sich aus Sicherheitsgründen lösen.

12. Trennen Sie das Produkt innerhalb von 30 Sekunden nach vorgenommener Starthilfe von der

Fahrzeugbatterie. Andernfalls kann es zu Schäden kommen.

13. Verbinden Sie die beiden Klemmen NICHT miteinander.

14. Starthilfe nur vornehmen, wenn 3 bis 4 Kontrollleuchten aueuchten.

15. Darf NICHT von Minderjährigen oder gebrechlichen Personen ohne Aufsicht verwendet werden.

16. NICHT als Spielzeug verwenden.

17. Das Produkt darf NICHT nass werden.

18. Tauchen Sie das Produkt NICHT inWasser ein.

19. Verwenden Sie das Produkt NICHT in einer explosiven Atmosphäre, z.B. in der Nähe von brennbaren

Flüssigkeiten, Gasen oder Staub.

20. Epower darf NICHT modiziert oder zerlegt werden. Dieses Gerät darf nur von einem qualiziertem

Techniker repariert werden.

21. Setzen Sie das Produkt NIEMALS extremer Hitze oder Feuer aus.

22. Stellen Sie sicher, dass eine andere Person in Hörweite oder in der Nähe ist, um Ihnen ggf. Hilfe leisten zu

können, wenn Sie an der Batterie arbeiten.

23. Legen Sie persönliche metallische Gegenstände wie Ringe, Armbänder, Halsketten usw. ab, wenn Sie das

Produkt verwenden.

24. Lassen Sie das Gerät NICHT fallen. Sollte das Gerät einen starken Stoß erhalten oder anderweitig

beschädigt werden, lassen Sie es von einem qualizierten Batterieexperten überprüfen.

25. NICHT an Orten lagern, an denen dieTemperatur 70°C überschreiten kann.

26. Nur bei Umgebungstemperaturen zwischen 0°C und 60°C laden.

27. Laden Sie das Gerät ausschließlich mit dem mitgelieferten Ladegerät auf.

28. Verwenden Sie das Gerät NICHT als Starthilfe für ein Fahrzeug, während die interne Gerätebatterie

geladen wird.

29. Wenn aus dem Gerät Flüssigkeit austritt, entsorgen Sie es sofort in einer ordnungsgemäßen Recyclinganlage.

30. Unter extremen Bedingungen kann es zu einem Auslaufen der Batterie kommen.Wenn Flüssigkeit aus

dem Produkt austritt, sollte es nicht mit bloßen Händen angefasst werden. Bei Hautkontakt sofort mit

Wasser und Seife abwaschen. Bei Kontakt mit den Augen diese mindestens 10 Minuten lang mit ießen

dem kaltemWasser spülen und sofort einen Arzt aufsuchen.

31. Das Produkt enthält eine Batterie auf Lithiumbasis. Entsorgen Sie das Produkt am Ende seiner

Lebensdauer in Übereinstimmung mit den örtlichenVorschriften.

Die Gewährleistungsfrist beträgt 2 Jahre ab Kaufdatum. Darin enthalten sind 12 Monate Garantie ab

Kaufdatum. Der räumliche Geltungsbereich des Garantieschutzes ist europaweit. Als Beleg hierfür gilt

der Kaufbeleg. Der Kunde verpichtet sich, vor Inanspruchnahme der Garantie/Gewährleistung die

Anleitung sorgfältig zu lesen, um eventuelle Bedienungsfehler auszuschließen.

Das Produkt wurde vor demVersenden gründlich auf Qualität und Funktionalität geprüft.

Ein Ausschluss der Garantie ndet unter folgenden Fällen statt:

- beiVeränderungen am Produkt ohne unsere Genehmigung

- bei andersartiger als der bestimmungsmäßigenVerwendung

- bei Mängeln, die durch unsachgemäßeWartung und/oder Reparatur entstehen

- gewerbliche Nutzung des Artikels

- bei Fallschäden

Bei Inanspruchnahme der Garantie/Gewährleistung senden Sie bitte das vollständige Produkt inklu-

sive Zubehör in einer transportsicherenVerpackung an dieVerkaufsstelle zurück, von der das Produkt

bezogen wurde. Beschreiben Sie den vorhandenen Mangel am Produkt und legen Sie der Sendung

den Original Kaufbeleg bei.

DerVerkäufer behält sich das Recht auf Nacherfüllung vor Erstattung des Kaufpreises vor. Erforderliche

Transportkosten werden der Kundschaft bei Feststellung eines gerechtfertigten Anspruchs der gesetzl.

Garantie/Gewährleistung erstattet. Die Inanspruchnahme der gesetzlichen Mängelrechte ist unent-

geltlich. Diese werden nicht durch die Garantie eingeschränkt.

Hiermit erklärt SHP InternationalTrading GmbH (Rathausstraße 5, 96342 Stockheim, Germany), dass

sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen der zutreenden

europäischen Richtlinien bendet.

Bestimmungsgemäße Verwendung

Dieses Gerät (Starthilfe) ist nur zur Nutzung als Starthilfe bestimmt. Eine andere oder

darüberhinausgehende Benutzung gilt als nicht bestimmungsgemäß.

Garantie/Gewährleistung

DE 19863741

Artikelnummer: 234-753

Importeur:

SHP InternationalTrading GmbH

Rathausstraße 5, D-96342 Stockheim

www.shp-company.com

Made in China

Überladungs- und

Überentladungsschutz

Sicherungs-

schutz

USER MANUAL

ENGLISH

Product description:

Thank you for choosing the EPower device! Always follow basic safety precautions when using electrical

appliances. Read all instructions carefully. Please retain this instruction manual for easy reference.

LCD Display

Power switch/pump start button

Setting button

Light switch

Aerated

LED Flashlight

USB 5V 2.4A Output port

USB-C 5V 2A Input port

15V 10A Output port

Pressure increase

or decrease

Jump start socket

Jumper cable

with clamps

Jump start

socket

Carku Jump start

Charging

via USB Car cigarette

lighter adapter

Table des matières

Langues :

Manuels Démarreur à distance populaires d'autres marques

AstroStart

AstroStart 803U Manuel utilisateur

Durite

Durite 0-649-20 Manuel

EINHELL

EINHELL BT-PS 1000 Manuel

Linear

Linear ACCESS AK-21 Caractéristiques techniques

Soundstream

Soundstream TARANTULA RS.2 Manuel utilisateur

Jaycar Electronics

Jaycar Electronics MB3752 Manuel utilisateur

Ultra Start

Ultra Start 72 Series Manuel utilisateur

ADS

ADS FLASHLOGIC FLRSVW1 Manuel utilisateur

Selecta

Selecta JS012 Manuel utilisateur

Black Widow Security

Black Widow Security BW RAS 400 Manuel utilisateur

Vector

Vector Power City DK080706 Supplément

Code Alarm

Code Alarm CA-535 Manuel utilisateur

Ozito

Ozito OJS-800 Manuel utilisateur

Profi-Partner

Profi-Partner 46387 Manuel utilisateur

EZ STARTER

EZ STARTER EZ-45 Manuel utilisateur

Viper

Viper 4204 Manuel utilisateur

Essex Electronics

Essex Electronics KE-1701 Manuel utilisateur

EINHELL

EINHELL EGS 3600 Manuel
