Shelta AG5A Manuel utilisateur

Canopy Change

AG5a, AG5c,AG25, AG25R, AG35, AG45, AD45, AG55, AG65

Step 1

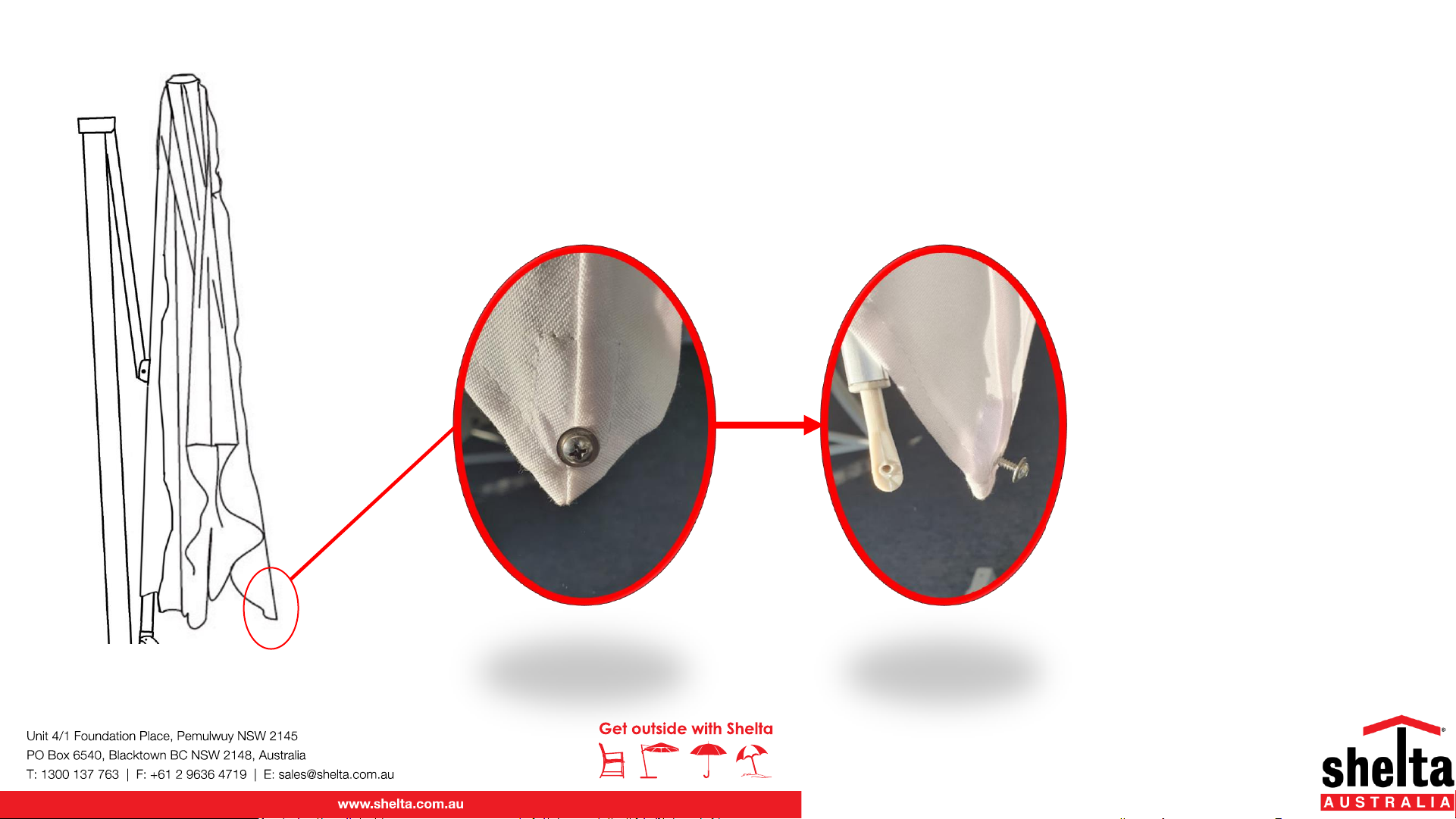

Remove all the screws from the Rib ends (7)

Step 2

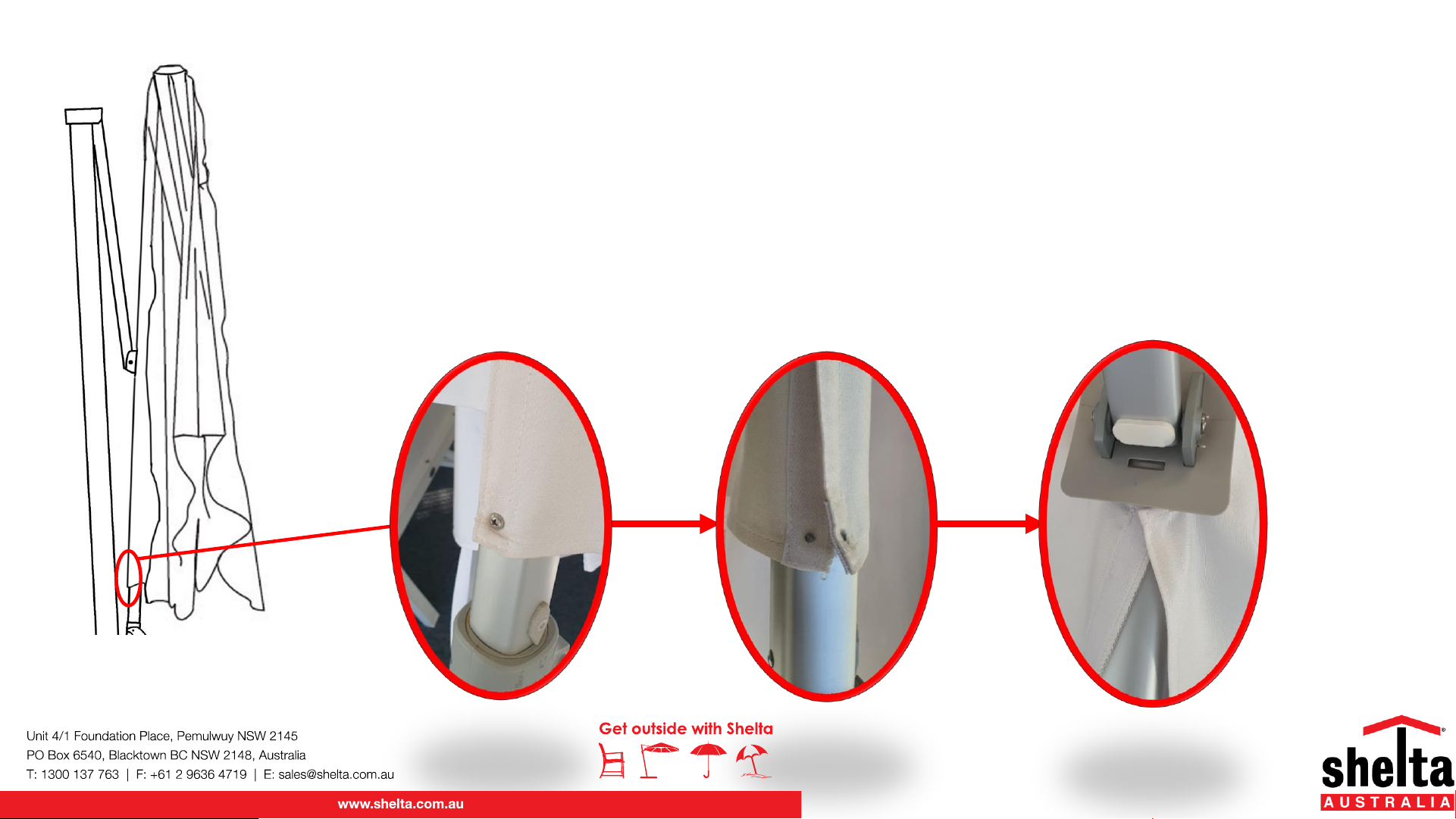

Raise the umbrella slightly so you can remove the support bar canopy

screw –depending on the model, this step may require a stumpy Phillips head.

Rip the Velcro apart all the way to the protector pad

Step 3

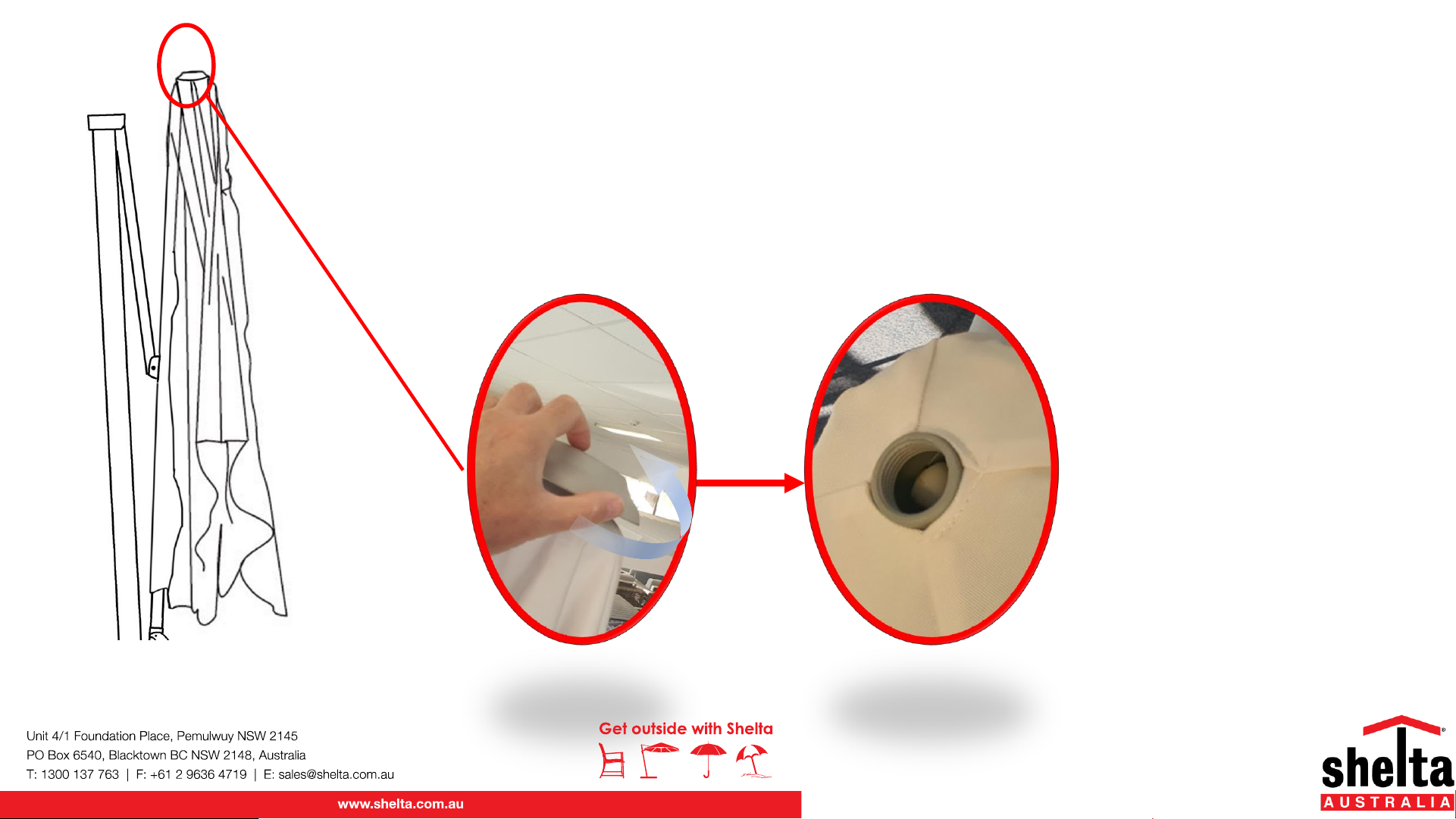

Remove the finial by unscrewing it in a counter clockwise direction.

You can use a step ladder for this step

Step 4

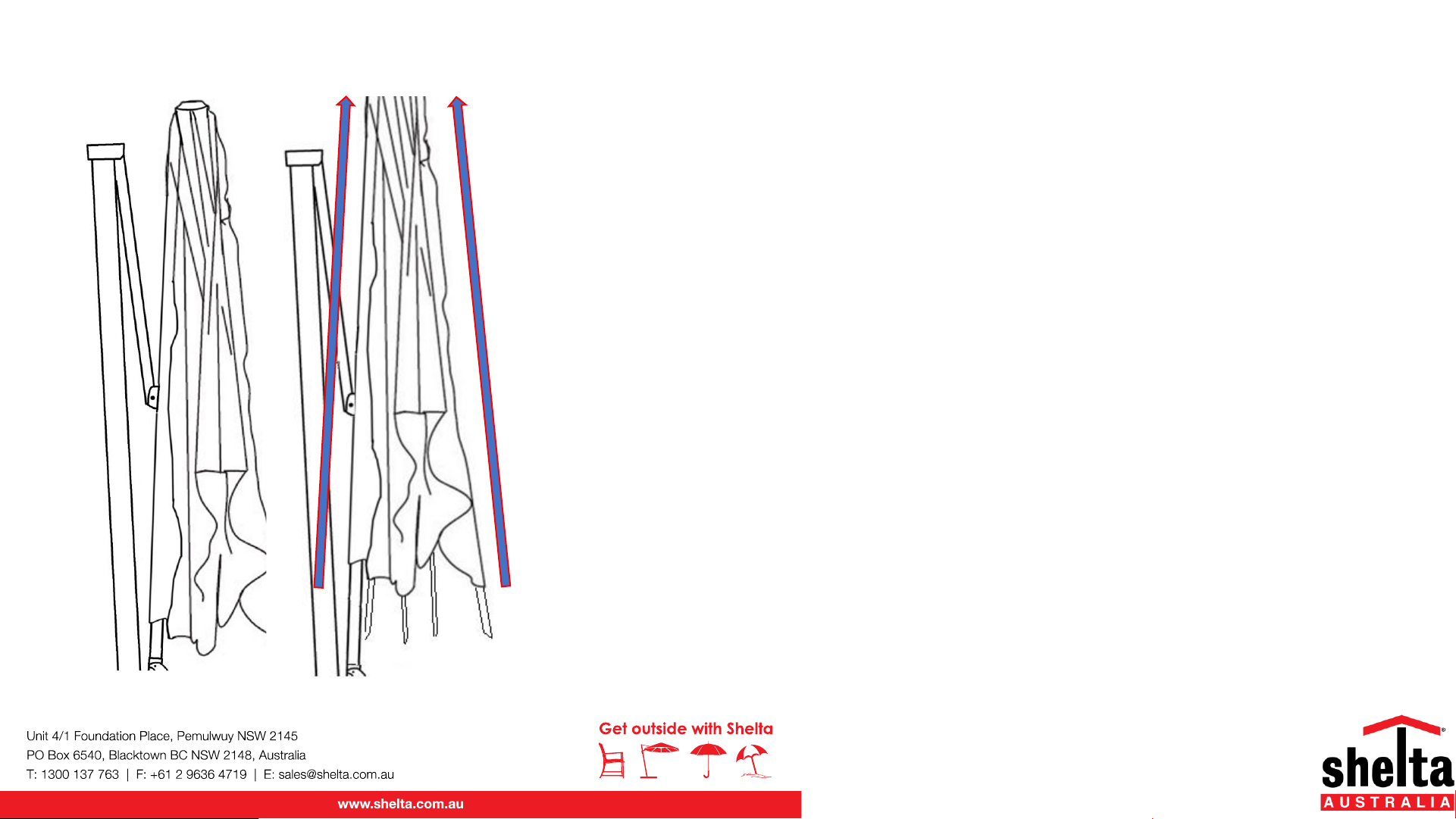

Lift the canopy up and over the structure.

You can use a step ladder for this step

Step 5

Place the new canopy over the structure and align the hole

and the support arm Velcro under the protective pad

Step 6

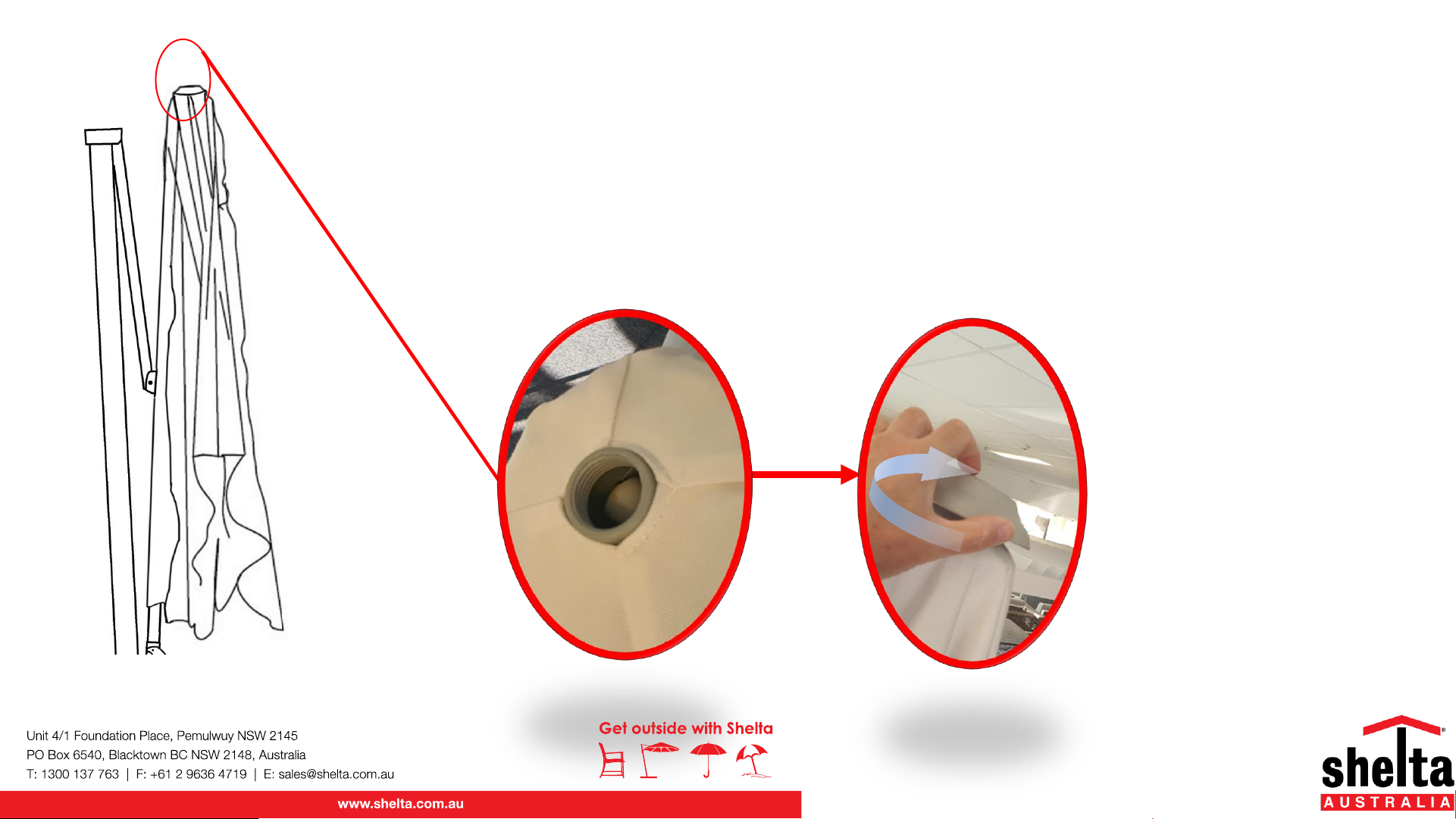

Replace the finial by screwing it in a clockwise direction.

You can use a step ladder for this step

Step 7

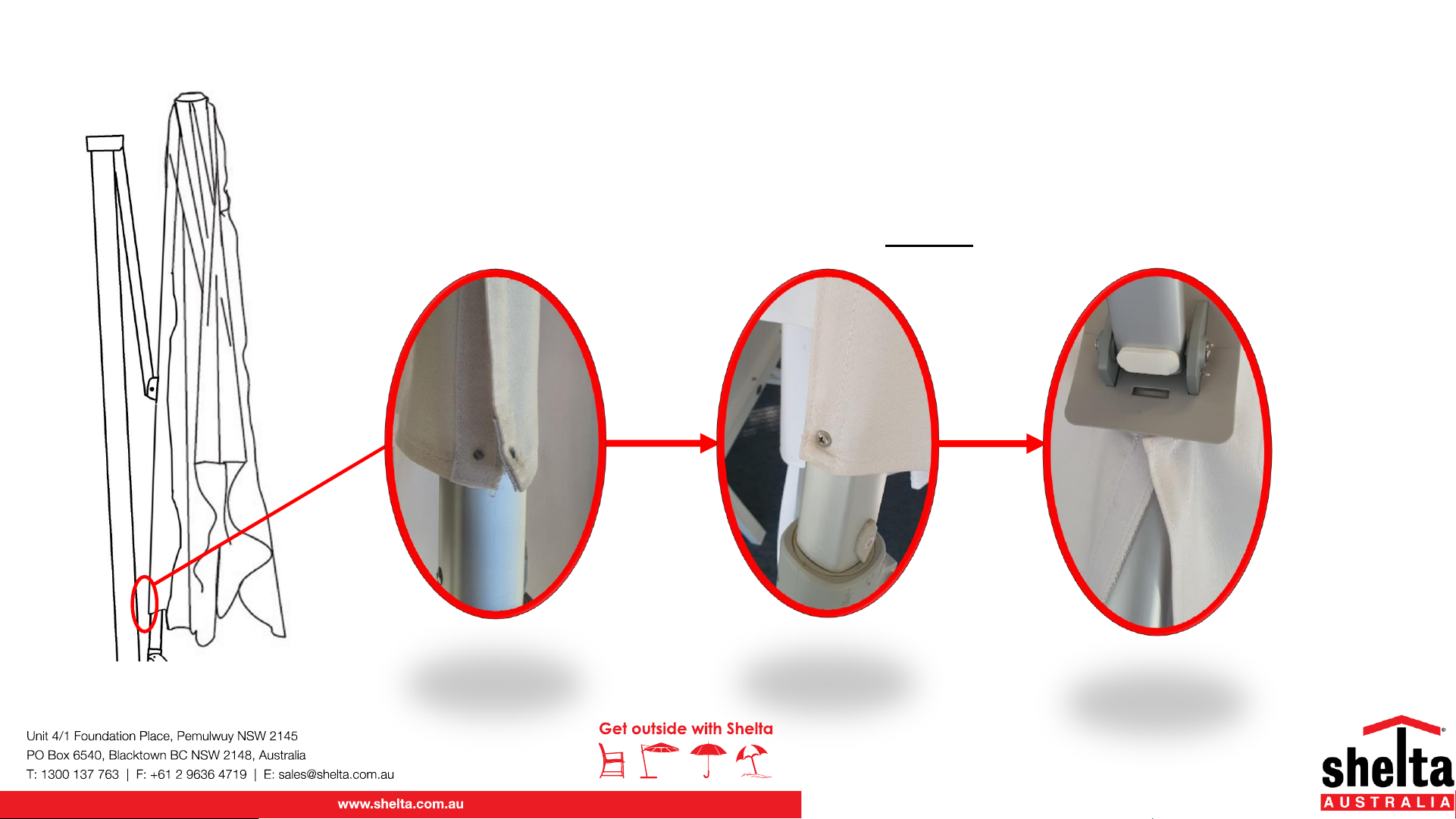

Replace the screw into the support arm

Join the Velcro all the way to under the protector pad

Step 8

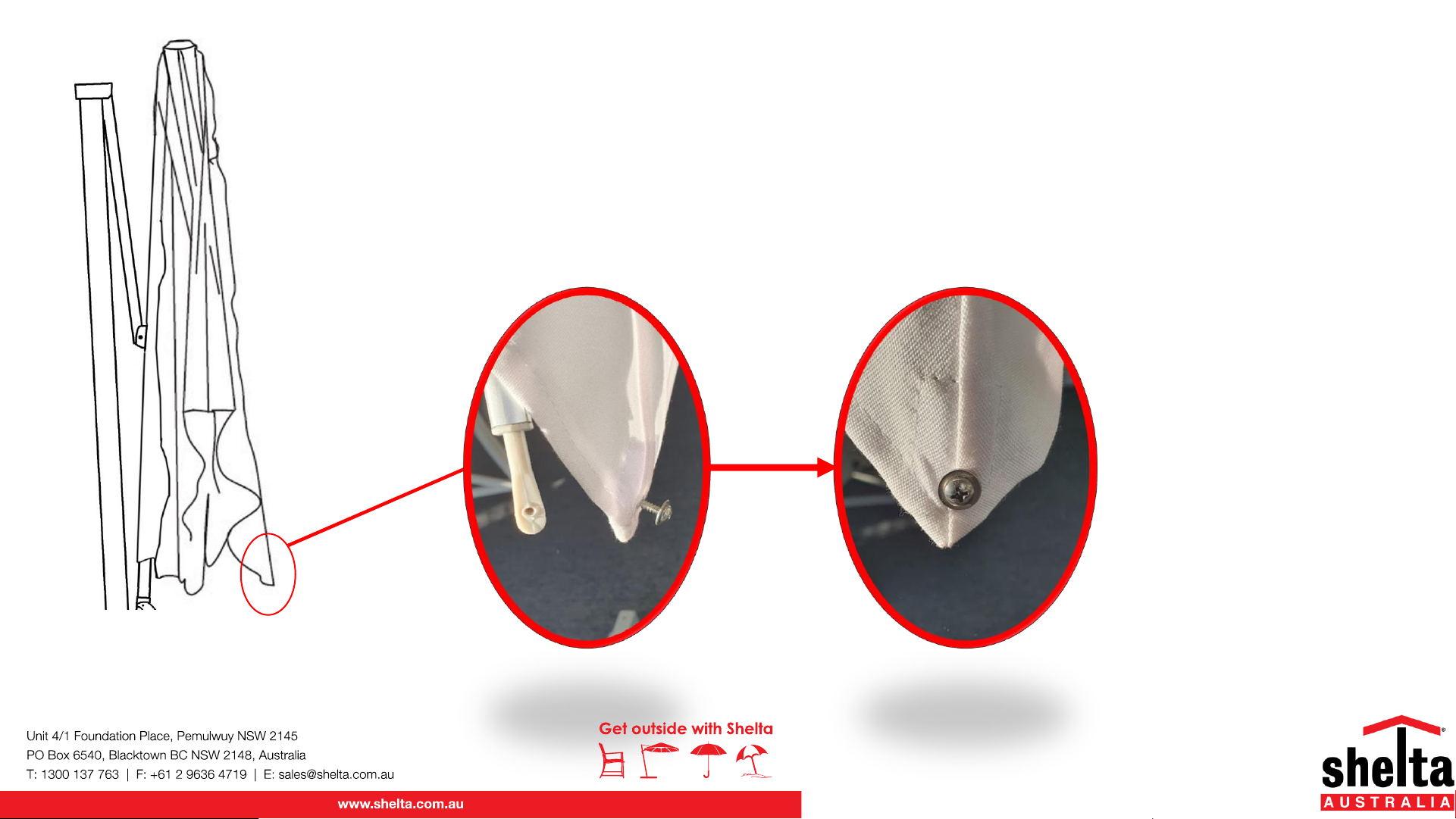

Replace all the screws in the Rib ends (7)

Then wind up the canopy slowly to allow proper unfolding
