Shakespeare Electronic 5215-C-X Manuel utilisateur

Styles 5215 and 5215-C-X

Thank you for purchasing a Shakespeare antenna product.

Customer comments are welcome. Before installing, please study

the diagram and check parts supplied against those listed.

IMPORTANT! Please read all instructions before installing.

The Squatty Body®Style 5215 is an end-fed 1/2-wave, stainless

steel antenna of low prole design and 36” length. Its element is a

sealed, tin-plated copper wire coil. The Style 5215-C-X is the same

antenna, with a 60’ RG-8/X low-loss cable and two connectors

supplied. They are designed primarily for sailboat masts, but are

adaptable to other applications where antenna size is a limitation.

Tools required: Drill, drill bit for ¼” mounting

screws, screwdriver, sheet metal or wood screws.

Installation Instructions

Choose as high a mounting location as feasible, as free as

possible from obstructions, and as far as possible from other

antennas and strong sources of RF. The recommended mounting

is by the supplied L-shaped stainless steel bracket. The antenna

requires no external or internal ground system, and works equally

well on berglass, wood, or metal boats without additional

insulation from the mounting surface.

1. Using the L-shaped bracket as a template, mark the location for

mounting holes on the mounting surface. Drill pilot holes for ¼”

mounting screws or other fasteners (not supplied). Be careful

not to drill pilot holes too large. When drilling berglass, use

metal-drilling bits, not wood-boring bits. Place a block of scrap

wood behind the surface, if possible, to prevent fraying of the

berglass as the bit passes through.

2. Install the bracket on the mast or other surface using the

appropriate fasteners (sold separately). Assemble the antenna,

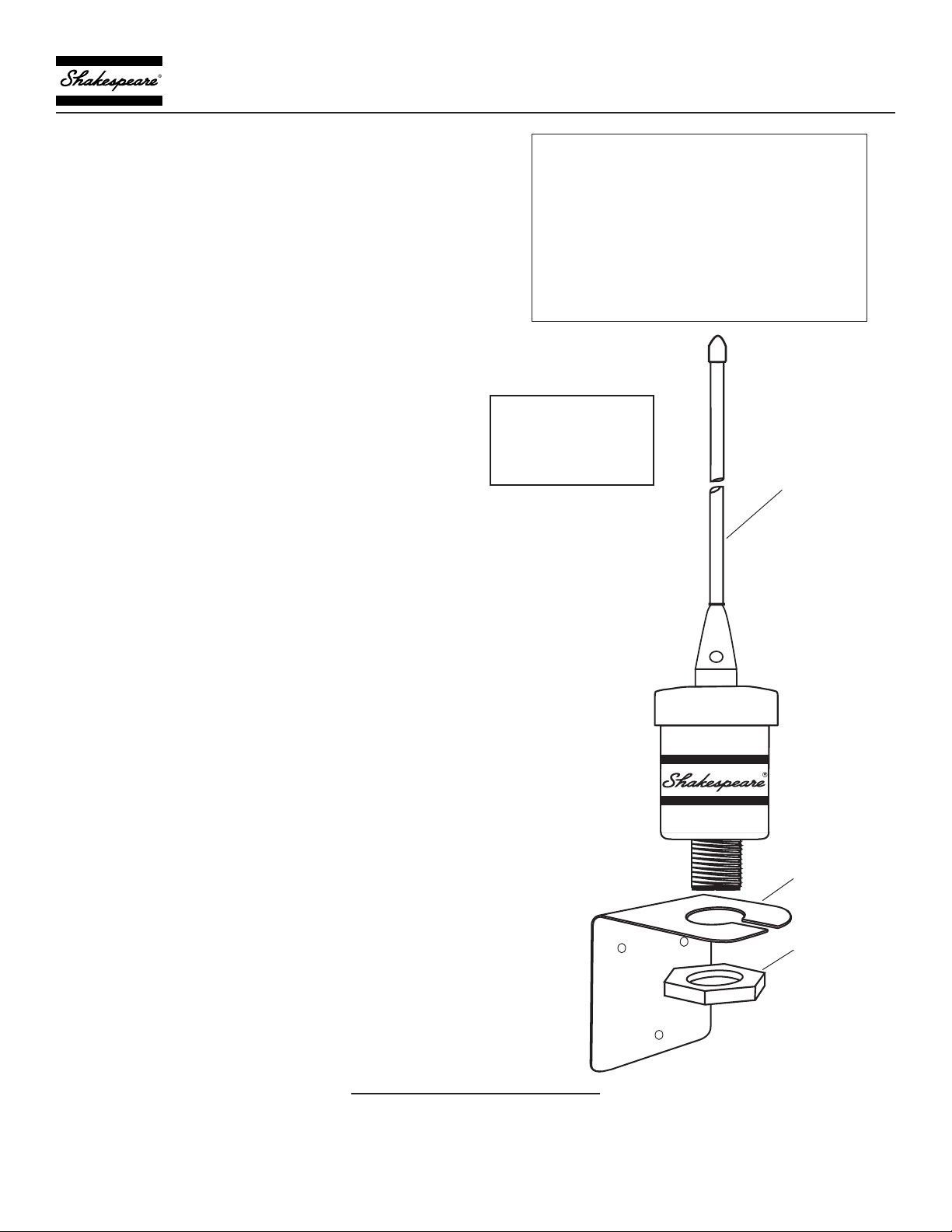

bracket, and hex nut as shown in the diagram and tighten

securely.

3. Route at least 3 feet of coax cable (not supplied with Style 5215)

to your transceiver, keeping it as far as possible from other

electrical equipment and cables. The 60’ coaxial cable supplied

with Style 5215-C-X can be shortened as required, but it should

remain at least 3 feet long, measured from the point where the

cable attaches to the antenna. Any excess cable should be rolled

in a coil of at least 8” diameter and stowed in an out-of-the-

way place away from other electrical cabling. Install PL-259

connectors (not supplied with Style 5215) to each end of the

cable and connect the antenna.

Shakespeare Electronic Products Group

U.S. Operations: 6111 Shakespeare Rd. · Columbia, SC 29223 · 803-227-1590 · Fax: 803-419-3099 · www.shakespeare-marine.com

U.K. Operations: Enterprise Way, Fleetwood, Lancashire, FY7 8RY, England · +44 (0) 1253 858787 · Fax: +44 (0) 1253-859595

Shakespeare Co., LLC is a subsidiary of Jarden Corporation (NYSE: JAH)

35-90-0763-00

Supplied Parts

1 Antenna assembly

1 Hex nut

1 L-shaped bracket

Style 5215-C-X additional supplied parts:

1 60’ RG-8/X low-loss cable

2 PL-259 connectors with instruction sheet

Antenna

Tech Tip: This antenna

will read “open circuit”

when tested with an ohm

meter or continuity tester.

L-shaped

bracket

Hex nut

Shakespeare Electronic Products Group

Siège social aux USA : 6111 Shakespeare Rd. • Columbia, SC 29223 • 803-227-1590 • Fax : 803-419-3099 • www.shakespeare-marine.com

Siège social au Royaume-Uni : Enterprise Way, Fleetwood, Lancashire, FY7 8RY, Angleterre • +44 (0) 1253 858787 • Fax : +44 (0) 1253-859595

Shakespeare Co., LLC est une liale de Jarden Corporation (NYSE: JAH)

Styles 5215 et 5215-C-X

Merci d’avoir acheté une antenne Shakespeare. Les commentaires de nos

clients sont les bienvenus. Avant le montage, veuillez étudier l’illustration et

vérier que les pièces fournies correspondent à la liste incluse.

IMPORTANT ! Veuillez lire toutes les instructions avant le montage.

Antenne demi-onde en acier inoxydable, alimentée en extrémité, la

Squatty Body® style 5215 est un modèle prolé de 36 pouces (91,4 cm) de

long. Son élément rayonnant est une bobine de l de cuivre étamé, scellée.

La style 5215-C-X est la même antenne, mais avec câble faible perte RG-

8/X de 60 pieds (18,3 m) et deux connecteurs fournis. Bien qu’elles soient

spécialement conçues pour les mâts de bateau à voiles, ces antennes sont

adaptables à d’autres applications où la taille d’antenne est limitative.

Outils requis : Perceuse, foret pour vis de montage 1/4 po,

tournevis, vis à tôle ou à bois.

Instructions d’installation

Pour l’installation, choisissez un emplacement qui soit le plus élevé

possible, le plus éloigné possible de toute obstruction, et également le plus

loin possible d’autres antennes et de puissantes sources de radiofréquences.

Le montage recommandé est celui utilisant l’étrier en L en acier inoxydable,

fourni. L’antenne n’exige aucun circuit de mise à la terre, externe ou

interne, et fonctionne aussi bien sur des bateaux en bre de verre que sur

des bateaux en bois ou en métal, sans ajout d’un isolant sur la surface de

montage.

1) En employant l’étrier en L comme gabarit, marquez l’emplacement des

trous de montage sur la surface de montage. Percez les trous de guidage

pour les vis de montage ¼ po ou d’autres dispositifs de xation (non

fournis). Faites attention à ne pas percer de trop grands trous de guidage.

Si vous percez de la bre de verre, utilisez des forets pour le métal et non

pour le bois. Placez un morceau de bois sous la surface, si possible, pour

éviter de détériorer la bre de verre au moment où le foret la traverse.

2) Montez l’étrier sur le mât ou sur toute autre surface, à l’aide des éléments

de xation appropriés (vendus séparément). Assemblez l’antenne,

l’étrier et l’écrou hexagonal, conformément à l’illustration, puis serrez

solidement.

3) Acheminez au moins 3 pieds (91,4 cm) de câble coaxial (non fourni avec

l’antenne 5215) jusqu’à votre émetteur-récepteur, en les maintenant le

plus loin possible d’autres appareillages électriques et câbles. Le câble

coaxial de 60 pieds (18,3 m) fourni avec l’antenne 5215-C-X peut être

raccourci au besoin, mais sa longueur ne doit pas être inférieure à 3

pieds (0,9 m), mesurée à partir du point où le câble est relié à l’antenne.

Toute longueur excessive de câble devrait être enroulée de façon à ce

que la boucle de câble obtenue ait un diamètre minimum de 8 pouces

(203 mm) et soit placée dans un endroit peu accessible, loin de tout autre

câblage électrique. Installez les connecteurs PL-259 (non fournis avec

l’antenne 5215) à chaque extrémité du câble, puis raccordez l’antenne.

Pièces fournies

1 Antenne

1 Écrou hexagonal

1 Étrier en L

Pièces supplémentaires fournies avec

l’antenne 5215-C-X :

1 Câble faible perte RG-8/X de 60 pieds

(18,3 m)

2 Connecteurs PL-259 avec instructions

de montage

Antenne

Conseils techniques :

Cette antenne indiquera

un “circuit ouvert”

lors d’un test avec

un ohmmètre ou un

véricateur de continuité.

Étrier en L

Filetage NTP

1 po-14

Écrou

hexagonal

Ce manuel convient aux modèles suivants
