Shad Top Master Manuel utilisateur

BBB

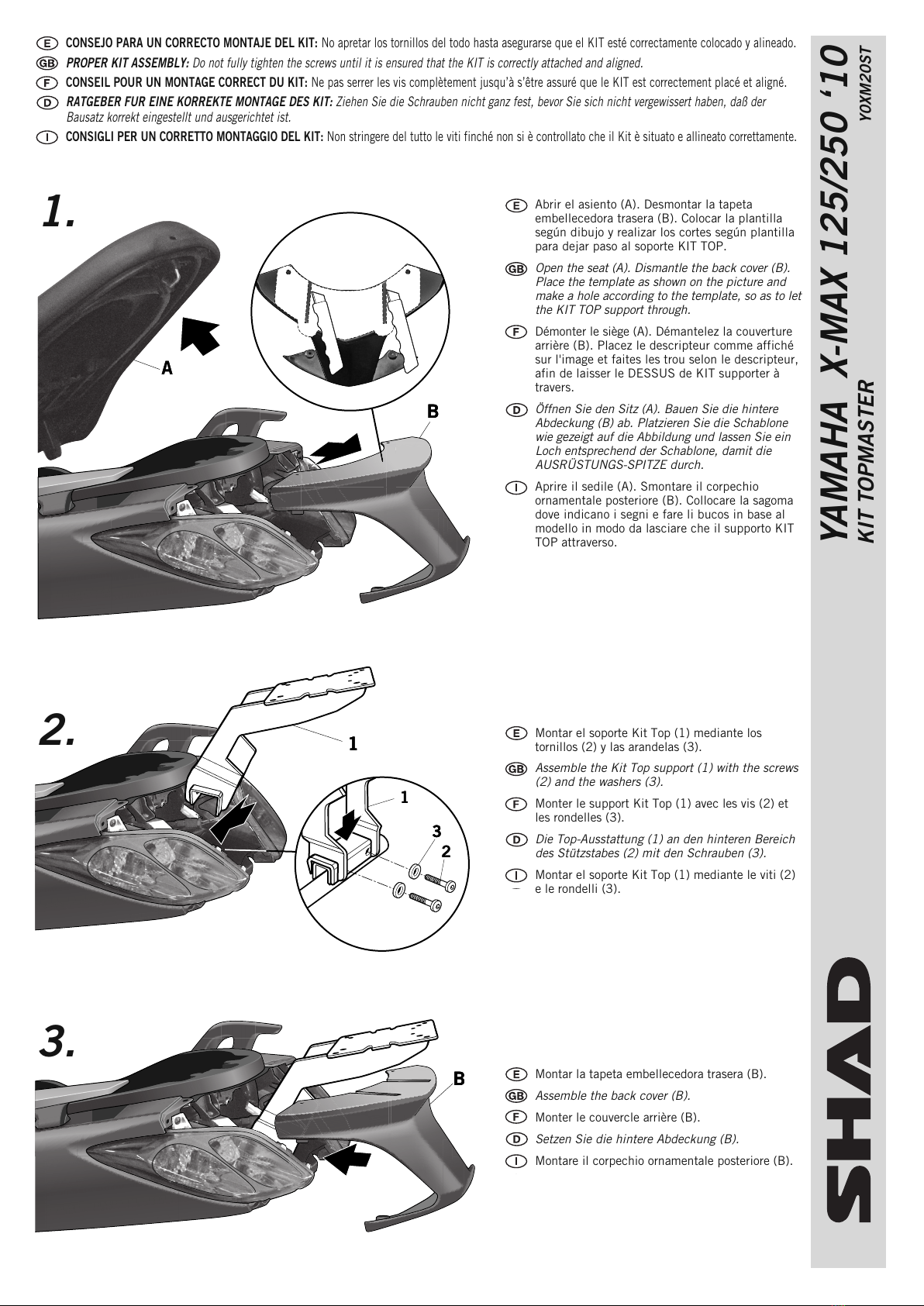

Abrir el asiento (A). Desmontar la tapeta

embellecedora trasera (B). Colocar la plantilla

según dibujo y realizar los cortes según plantilla

para dejar paso al soporte KIT TOP.

Open the seat (A). Dismantle the back cover (B).

Place the template as shown on the picture and

make a hole according to the template, so as to let

the KIT TOP support through.

Démonter le siège (A). Démantelez la couverture

arrière (B). Placez le descripteur comme affiché

sur l'image et faites les trou selon le descripteur,

afin de laisser le DESSUS de KIT supporter à

travers.

Öffnen Sie den Sitz (A). Bauen Sie die hintere

Abdeckung (B) ab. Platzieren Sie die Schablone

wie gezeigt auf die Abbildung und lassen Sie ein

Loch entsprechend der Schablone, damit die

AUSRÜSTUNGS-SPITZE durch.

Aprire il sedile (A). Smontare il corpechio

ornamentale posteriore (B). Collocare la sagoma

dove indicano i segni e fare li bucos in base al

modello in modo da lasciare che il supporto KIT

TOP attraverso.

Montar el soporte Kit Top (1) mediante los

tornillos (2) y las arandelas (3).

Assemble the Kit Top support (1) with the screws

(2) and the washers (3).

Monter le support Kit Top (1) avec les vis (2) et

les rondelles (3).

Die Top-Ausstattung (1) an den hinteren Bereich

des Stützstabes (2) mit den Schrauben (3).

Montar el soporte Kit Top (1) mediante le viti (2)

e le rondelli (3).

Montar la tapeta embellecedora trasera (B).

Assemble the back cover (B).

Monter le couvercle arrière (B).

Setzen Sie die hintere Abdeckung (B).

Montare il corpechio ornamentale posteriore (B).

YAMAHA X-MAX 125/250 ‘10

KIT TOPMASTER

Y0XM20ST

CONSEJO PARA UN CORRECTO MONTAJE DEL KIT: No apretar los tornillos del todo hasta asegurarse que el KIT esté correctamente colocado y alineado.

PROPER KIT ASSEMBLY: Do not fully tighten the screws until it is ensured that the KIT is correctly attached and aligned.

CONSEIL POUR UN MONTAGE CORRECT DU KIT: Ne pas serrer les vis complètement jusqu’à s’être assuré que le KIT est correctement placé et aligné.

RATGEBER FUR EINE KORREKTE MONTAGE DES KIT: Ziehen Sie die Schrauben nicht ganz fest, bevor Sie sich nicht vergewissert haben, daß der

Bausatz korrekt eingestellt und ausgerichtet ist.

CONSIGLI PER UN CORRETTO MONTAGGIO DEL KIT: Non stringere del tutto le viti finché non si è controllato che il Kit è situato e allineato correttamente.

Yamaha X_MAX 10 30/09/10 12:43 Página 1

All manuals and user guides at all-guides.com

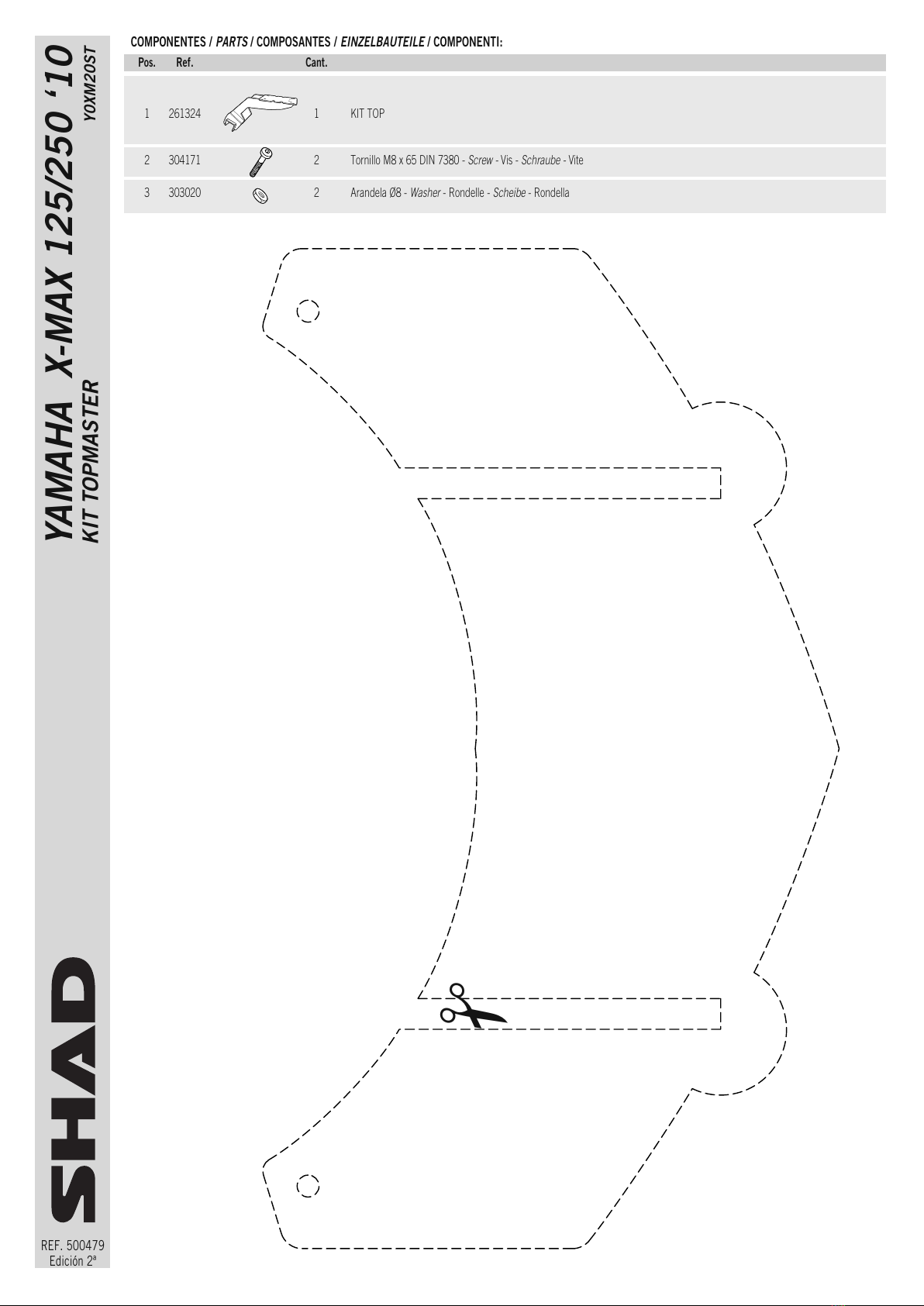

Pos. Ref. Cant.

1 261324 1 KIT TOP

2 304171 2 Tornillo M8 x 65 DIN 7380 -

Screw -

Vis -

Schraube -

Vite

3 303020 2 Arandela Ø8 -

Washer

- Rondelle -

Scheibe

- Rondella

COMPONENTES /

PARTS

/ COMPOSANTES /

EINZELBAUTEILE

/ COMPONENTI:

YAMAHA X-MAX 125/250 ‘10

KIT TOPMASTER

Y0XM20ST

REF. 500479

Edición 2ª

✁

Yamaha X_MAX 10 30/09/10 12:43 Página 2

All manuals and user guides at all-guides.com
