SFA SANISUB STEEL Manuel

SANISUB STEEL

Notice de service /montage

Operating/installation manual

Bedienungs-/Installationsanleitung

Manual de funcionamento

Manuale per l’uso e l’installazione

Manual de instalação/utilização

Gebruikers-/installatiehandleiding

9032

10.2019

x1 x1

SANISUB STEEL

230 V

450 W

50 Hz

Qmax = 9,0 m3/h

Hmax= 8 m

4,5 kg

1. SECURITE

ATTENTION, cet appareil peut

être utilisé par des enfants âgés

d’au moins 8 ans et par des

personnes ayant des capacités

physiques sensorielles ou

mentales réduites ou dénuées

d’expérience ou de connaissance,

s’ils (si elles) sont correctement

surveillé(e)s ou si des instructions

relatives à l’utilisationde l’appareil

en toutes sécurité leur ont été

données et si les risques encourus

ontété appréhendés.Les enfantsne

doivent pas jouer avec l’appareil. le

nettoyage et l’entretien par l’usager

ne doivent pas être eectués par

des enfants sans surveillance.

RACCORDEMENT ELECTRIQUE : Le

circuit d’alimentation de l’appareil

doit être relié à la terre (classe I) et

protégé par un disjoncteur diérentiel

haute sensibilité (30mA). Si le câble

d’alimentation est endommagé, il doit

être remplacé par le fabricant, son

service après-vente ou des personnes

de qualication similaire an d’éviter

un danger.

Débrancher avant toute

intervention.

L’installation et le fonctionnement de

votre pompe doivent respecter les

réglementations locales et la norme

NF C 15-100.

2. APPLICATIONS

SANISUB STEEL convient au pompage

d’eau légèrement contaminée par des solides

en suspension (pas de pierres), provenant

d'installations domestiques ou commerciales.

La taille des particules en suspension ne doit pas

dépasser la taille maximale de 10mm.

La pompe ne doit pas être utilisée pour pomper

des eaux usées contenant des substances qui

attaquent ou endommagent les matériaux de la

pompe. La pompe n’est pas homologuée pour le

pompage des eaux usées fécales.

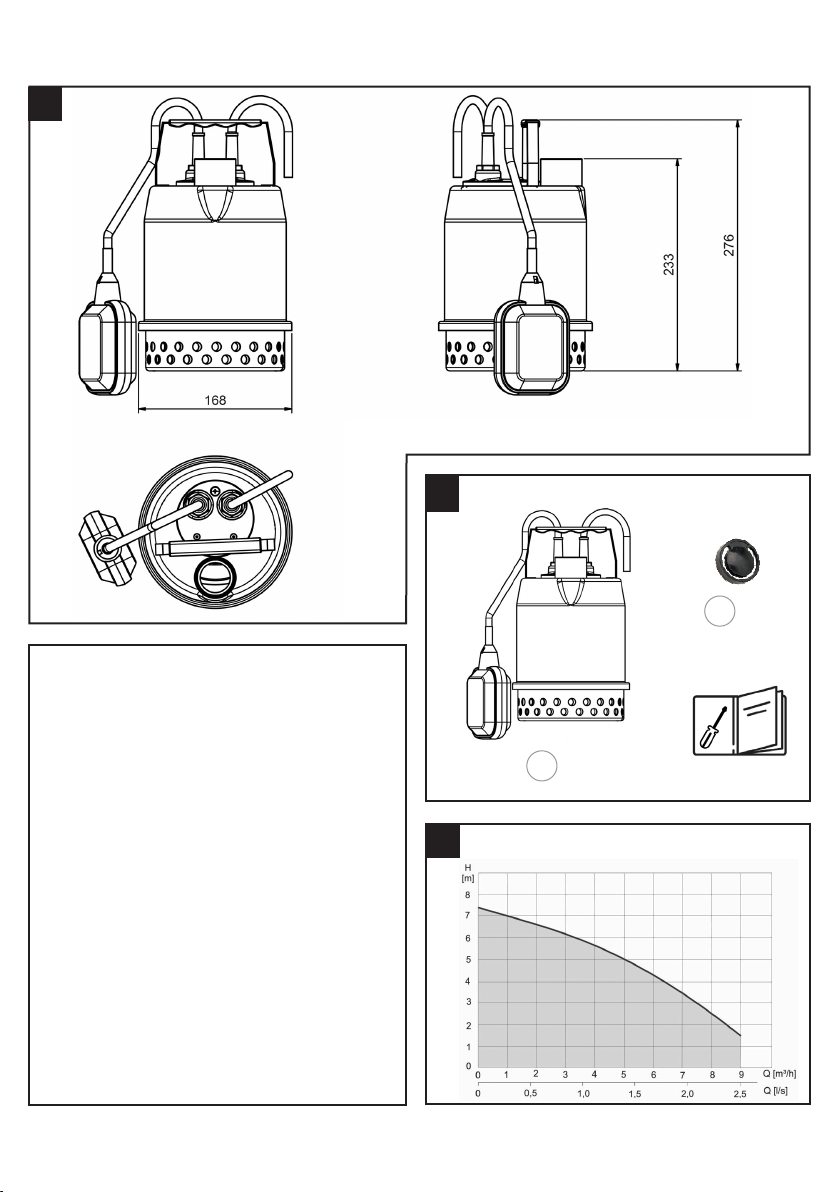

3. PIECES FOURNIES

Voir gure 2.

4. DONNÉES TECHNIQUES

Puissance absorbée P1 450 W

Tension 230 V

Fréquence 50 Hz

Courant nominal absorbé 2,0 A

Vitesse de rotation 2800 tr.min-1

Débit de refoulement

maximum Qmax 9,0 m³/h

Hauteur de refoulement

maximale

Hmax

8,0 m

Température maximale

du uide 35 °C en continu

75°C sur temps court

Raccord de refoulement Ø 32 mm

Diamètre 170 mm

Hauteur totale 276 mm

Câble d'alimentation 10 m

Poids, câbles inclus 4,5 kg

Taille maximale des

particules 10 mm

Interrupteur à otteur oui

Longueur du câble

otteur 500 mm

Matériaux

Turbine PP0 chargé 20% bre de

verre

Joint moteur Garniture mécanique

Joint pompe Garniture mécanique

Carter moteur Acier inox

Arbre moteur Acier inox

Corps de pompe Acier inox

Cet appareil répond aux directives et normes

Européennes sur la sécurité électrique et la

compatibilité électromagnétique.

7. INCIDENTS: CAUSES, RESOLUTIONS

Anomalie Cause Remèdes

1. Le

moteur

ne tourne

pas

- Tension secteur

manquante/incorrecte

- Connexion

défectueuse

- Câble d’alimentation

défectueux

- Roue bloquée

- Disjoncteur moteur

activé (surchaue,

blocage, défaut de

tension ou autre

défaut)

- Flotteur coincé

- Moteur ou otteur

défectueux

- Vérier la source

d’alimentation

- Corriger la

connexion

- Remplacement

(Servie Après

Vente)

- Nettoyer

- Vérier, informer

le SAV

- Modier la

position de la

pompe

- Remplacement

(SAV)

2. Le

moteur

tourne,

mais ne

pompe

pas

- Roue bouchée ou

usée

- Conduite de

refoulement

bouchée/tuyau plié

- Tamis bouché

- Évent(s) bouché(s)

- Nettoyer/

Remplacer

- Nettoyer/

Enlever les plis

- Nettoyer

3. Le débit

est faible - Pompe incorrectement

purgée (bulle d’air

dans le boîtier)

- Conduite de

refoulement trop petite

- Chasser l’air en

inclinant la

pompe

- Diamètre min de

25mm

4. La

pompe

s’arrête

trop vite

- Eau trop sale

- Pompe bloquée

- Protection thermique

enclenchée

- Débrancher et

nettoyer

- Débrancher et

nettoyer

- Vérier la T° de

l’eau (voir

4. Données

techniques)

8. GARANTIE

SANISUB STEEL est garanti 2 ans à compter de

sa date d’achat sous réserve d’une installation et

d’une utilisation conformes à la présente notice.

6. MAINTENANCE

Débrancher avant toute intervention.

L'entretien consiste en une vérication et un

nettoyage du tamis :

- Retourner la pompe

- Déposer les vis

- Nettoyer le tamis

- Remonter le tamis en suivant le procédé inverse.

5. UTILISATION

Avant la mise en service, vériez que

la pompe ne présente pas d’éventuels

dommages externes an d’éviter tout

accident avec un courant électrique.

Si la pompe est utilisée dans une fosse ou un puits,

ses dimensions doivent permettre à l’interrupteur

à otteur de se déplacer librement. Si le niveau

d’eau monte et que le otteur nage vers le haut,

la pompe se met en marche et pompe l’eau vers le

bas jusqu’à ce que le niveau d’eau soit si bas que le

otteur coupe à nouveau la pompe.

Les hauteurs nécessaires au otteur pour démarrer

et éteindre la pompe peuvent être modiées en

déplaçant le câble du otteur dans son œillet de

xation.

Le tamis d’entrée ne doit pas être obstrué par des

boues et/ou des uides breux.

Même un appareil à fonctionnement

automatique, comme une pompe

submersible, ne doit pas fonctionner

pendant une longue durée sans

surveillance.

Clapet anti-retour : Le clapet anti-retour Ⓑ fourni

peut être installé pour empêcher le liquide de

refouler du tuyau ou de la tuyauterie après que la

pompe a été arrêtée.

- tenir le clapet par l'opercule,

- placer le clapet, opercule vers le haut, dans le

raccord de refoulement.

1. SAFETY

WARNING, This device can be

used by children who are at least

8 years old and by people with

reduced physical, sensory or

mental capacities or those without

knowledgeorexperience,iftheyare

properly supervised or if they have

been given instructions on safely

using the device and the associated

risks have been understood.

Children should not play with the

device. Children should not clean or

perform maintenance on the device

without supervision.

ELECTRICAL CONNECTIONS : The

device’s power supply must be

connected to ground (class I) and

protected by a high sensitivity

dierential circuit breaker (30 mA).

The connection must be used

exclusively to provide the power to the

product.

If the power cord is damaged, to

prevent possible danger, it must

be replaced by the manufacturer,

customer service team or a similarly

qualied individual.

Disconnect the electrical supply

before carrying out work on the

unit!

The installation and operation of

your pump must comply with local

standards.

2. AREA OF USAGE

SANISUB STEEL is suitable for conveying slightly

contaminated water with suspended solids (no

rocks) from private households or commercial use.

The size of suspended solids must not exceed

10 mm. The pump must not be used to convey

waste waters containing substances which attack

or damage the pump’s materials.

The pump is not approved for conveying waste

waters containing faeces.

3. LIST OF PARTS PROVIDED

See gure 2.

4. TECHNICAL DATA

Power rating P1 450 W

Voltage 230 V

Frequency 50 Hz

Power input 2.0 A

Speed rotation 2800 rpm

Max. discharge ow Qmax 9.0 m³/h

Max. discharge height

Hmax 8.0 m

Max. liquid temperature 35 °C

short-time 75°C

Discharge connection Ø 32 mm

Diameter 170 mm

Total height 276 mm

Supply cable 10 m

Weight with cable 4.5 kg

Max. particle size 10 mm

Float switch Yes

Length of the oat cable 500 mm

Materials

Wheel PP0 20% glass ber

reinforced

Motor seal Mechanical seal

Pump seal Mechanical seal

Motor housing Stainless steel

Motor shaft Stainless steel

Pump housing Stainless steel

This piece of equipment complies with the

directives and European standards on electric

safety and electromagnetic compatibility.

7. MALFUNCTIONS: CAUSE AND

TROUBLESHOOTING

Malfunction Cause Troubleshooting

1. Motor

does not

rotate

- Supply voltage

missing or wrong

- Faulty connection

- Defective power

cable

- Impeller blocked

- Activated

motor protection

(overheating,

blockage, voltage

error or other defect)

- Float suspended

- Motor defective

- Check power

supply

- Correct

connection

- Replacement

(Customer

service)

- Clean

- Check, inform

customerservice

- Change the

position of the

pump

-Replacement

(Customer

service)

2. Motor

rotates, but

does not

convey

- Impeller clogged or

worn

- Discharge pipe

clogged/hose kinked

- Sieve clogged

- Clean/Replace

- Clean/Remove

kinks

- Clean

3. Feed

volume too

low

- Pump not properly

ventilated (air bubble

int the housing)

- Discharge pipe

dimensioned too

small

- Remove air by

tilting the pump

- Min. diameter of

25mm

4. The pump

stops too

quickly

- Water too dirty

- Pump blocked

- Thermical

protection on

- Unplug and

clean

- Unplug and

cleanr

- Check the water

temperature (see

4. Technical data)

8. GUARANTEE

SANISUB STEEL is guaranteed for 2 years for

parts and labour, subject to correct installation

and use of the unit.

5. INSTALLATION

Prior to commissioning, check the pump

for possible external damages (e.g.

transport damages) in order to prevent

accidents with electrical current.

If the pump shall be inserted into a pit or a duct,

its dimensions must allow the oat switch to

move freely. When the water level rises with the

oat oating to the top, so the pump will turn on

and pump o the water until such a low water

level has been achieved that the oat turns o the

pump again.

The heights required by the oat to start and stop

the pump can be changed by moving the oat

cable through its xing eyelet.

The inlet screen must not be clogged by mud and/

or brous media.

Even an automatically operating device,

such as a submersible pump, must not

be operated for a long period of time

without supervision.

Non-return valve : In order to prevent liquid

from owing back from the hose / piping after

switching o the pump, the enclosed check valve

Ⓑ can be installed:

- hold the valve by the cover

- place the valve, with the cap facing upwards, in

the discharge connection

6. MAINTENANCE

Disconnect the electrical supply before

carrying out work on the unit!

Maintenance consists of checking and cleaning

the sieve :

- Turn over the pomp

- Undo the screws

- Clean the sieve

- Reassemble sieve by following the opposite

procedure.

1. SICHERHEIT

ACHTUNG: Dieses Gerät darf von

Kindern im Alter von mindestens

8 Jahren und von Personen mit

eingeschränkten physischen,

sensorischen und mentalen Fähigkeiten

sowievonPersonenohne Erfahrung und

Kenntnisse der Bedienung nur unter

der Voraussetzung benutzt werden,

dass sie ordungsgemäß beaufsichtigt

werden und in die sichere Bedienung

des Geräts eingewiesen wurden

und dass sie die möglichen Risiken

verstanden haben. Kinder dürfen nicht

mit dem Gerät spielen. Die Reinigung

und Wartung durch den Nutzer darf

nicht von unbeaufsichtigten Kindern

durchgeführt werden.

STROMANSCHLUSS:DieVersorgungsleitung

des Geräts muss geerdet (Klasse I)

und durch einen hochempndlichen

Schutzschalter (30 mA) geschützt sein.

Wenn das Stromkabel beschädigt ist, muss

es vom Hersteller, seinem Kundendienst

oder ähnlich qualiziertem Fachpersonal

ersetzt werden, um Gefahren zu vermeiden.

In jedem Fall zuerst den Netzstecker

ziehen.

Die Installation und der Betrieb

Ihrer Pumpe müssen den örtlichen

Bestimmungen entsprechen.

2. EINSATZBEREICH

Die Pumpen der Baureihe SANISUB STEEL eignen

sich zur Förderung von leicht verunreinigtem

Wasser mit Schwebestoen (keine Steine) aus

privaten Haushalten und Industrie. Die Größe der

Schwebstoe darf 10 mm nicht überschreiten.

Die Pumpen dürfen nicht zur Förderung von

Schmutzwässern eingesetzt werden, welche

Inhaltsstoe enthalten welche die Materialien der

Pumpe angreifen oder schädigen. Die Pumpen

sind nicht zugelassen für die Förderung von

fäkalhaltigen Abwässern.

3. ZUBEHÖR

Siehe Abbildung 2.

4. TECHNISCHE DATEN

Aufnahmeleistung P1 450 W

Spannung 230 V

Frequenz 50 Hz

Stromaufnahme 2.0 A

Drehzahl 2800 min-1

Max. Fördermenge Qmax 9.0 m³/h

Max. Förderhöhe

Hmax 8.0 m

Liquid temperature 35 °C

kurzfristig 75°C möglich

Druckanschluss Ø 32 mm

Durchmesser 170 mm

Gesamthöhe 276 mm

Netzanschlussleitung 10 m

Gewicht mit Kabel 4,5 kg

max. Korngröße 10 mm

Schwimmerschalter Ja

Länge des

Schwimmerkabels 500 mm

Werkstoffe

Laufrad PA6 GF25

Dichtung Motor Gleitringdichtung

Dichtung Pumpe Gleitringdichtung

Motorgehäuse Edelstahl

Motorwelle Edelstahl

Pumpengehäuse: Edelstahl

Dieses Gerät entspricht den europäischen

Richtlinien und Normen bezüglich elektrischer

Sicherheit und elektromagnetischer

Kompatibilität.

7. STÖRUNGEN; URSACHE UND BESEITIGUNG

Störung Ursache Behebung

1. Motor

dreht

nicht

- Netzspannung fehlt

bzw. falsch

- fehlerhafter Anschluß

- defektes Stromkabel

- Laufrad blockiert

- aktivierter Motor-

schutz (Überhit-

zung, Blockierung,

Spannungsfehler oder

sonstiger Defekt)

- Schwimmer hängt

- Motor defekt

- Spannungsversor-

gung überprüfen

- Anschluß korri-

gieren

- Austausch (Kun-

dendienst)

- Reinigen

- Prüfen, Kunden-

dienst informieren

- Ändern der Posi-

tion der Pumpe.

- Austausch (Kunden-

dienst)

2. Motor

dreht

sich, för-

dert aber

nicht

- Laufrad verstopft

oder verschlissen

- Druckleitung

verstopft/Schlauch

geknickt

- Ansaugstutzen

verstopft

- Reinigen/Aus-

tauschen

- Reinigen/Knicks-

tellen entfernen

- Reinigen

3. Förder-

menge

zu gering

- Pumpe ist nicht rich-

tig entlüftet (Luftblase

im Gehäuse)

- Druckleitung zu klein

dimensioniert

- Druckleitung

entlüften

- min. Durchmesser

25 mm (1“)

4. Die

Pumpe

schaltet

zu sch-

nell ab

- Wasser zu schmutzig

- Pumpe blockiert

- Wärmeschutz

eingeschaltet

- Ausschalten und

reinigen

- Ausschalten und

reinigen

- Überprüfen Sie das

Wasser T° (Siehe 4.

Technische Daten)

8. GEWÄHRLEISTUNG

SANISUB STEEL wird für 2 Jahre ab Kaufdatum

garantiert, vorbehaltlich der Installation und

Verwendung in Übereinstimmung mit dieser

Anleitung.

6. WARTUNG

In jedem Fall zuerst den

Netzstecker ziehen.

Die Wartung umfasst die Überprüfung und

Reinigung des Siebs :

- Die Pumpe umdrehen

- Schrauben entfernen

- Das Sieb reinigen

- Das Sieb in umgekehrter Reihenfolge der

Arbeitsschritte wieder einbauen.

5. AUFSTELLUNG

Überprüfen Sie die Pumpe vor Inbetrie-

bnahme auf eventuelle äußere Beschä-

digungen (z.B. Transportschäden), um

Unfällen mit elektrischem Strom vorzu-

beugen.

Wenn die Pumpe für eine Grube oder

einen Brunnen eingesetzt wird, müssen

ihre Abmessungen erlauben, dass der

Schwimmerschalter sich ungehindert bewegen

kann. Steigt der Wasserspiegel an und der

Schwimmer schwimmt auf, so schaltet die Pumpe

ein und pumpt das Wasser ab, bis ein so niedriger

Wasserstand erreicht ist, daß der Schwimmer die

Pumpe wieder ausschaltet.

Die vom Schwimmer zum Starten und Stoppen

der Pumpe benötigten Höhen können durch

Einhängen des Schwimmerkabels in die

Befestigungsöse verändert werden.

Das Einlaufsieb darf nicht durch Schlamm und/

oder faserhal-tige Medien verstopft werden.

Auch ein automatisch arbeitendes Gerät

wie z.B. eine Tauchpumpe darf nicht

längere Zeit unbeaufsichtigt betrieben

werden.

Rückschlagklappe : Um zu verhindern, dass

nach dem Abschalten der Pumpe Flüssigkeit aus

dem Schlauch/Verrohrung zurück ießt, kann

die beigelegte Rückschlagklappe Ⓑinstalliert

werden.

- das Ventil an der Kappe festhalten.

- das Ventil mit der Kappe nach oben in dem

Druckanschluss platzieren.

1. SEGURIDAD

ATENCIÓN : Este aparato puede

utilizarse por niños de 8 años

comomínimoyporpersonascon

capacidades físicas, sensoriales

o mentales reducidas o con falta

de experiencia o conocimientos,

siempre que se encuentren

bajo vigilancia o si se les

proporcionan las instrucciones

relativas para el uso seguro

del electrodoméstico y son

conscientes de los riegos a los

que se exponen. Los niños no

deben jugar con el aparato. Los

niños sin vigilancia no deben

encargarse de la limpieza ni

del mantenimiento que debe

realizar el usuario.

CONEXIÓN ELÉCTRICA : El circuito

de alimentación del aparato debe

conectarse a tierra (clase I) y

protegerseconundiferencialdealta

sensibilidad (30mA). La conexión

debe servir exclusivamente para

la alimentación del aparato. Si el

cabledealimentaciónestá dañado,

debe reemplazarlo el fabricante,

su servicio posventa o personas

de similar cualicación para evitar

cualquier peligro.

Desconectar antes de

cualquier intervención.

La instalación y el funcionamiento

de la bomba deben cumplir con

las normas locales.

2. APLICACIÓN

La bomba SANISUB STEEL es adecuada para el

bombeo de agua ligeramente contaminada con

sólidos en suspensión (sin piedras) procedentes

de un uso privado o comercial.

El tamaño de las partículas en suspensión no debe

superar el tamaño máximo de 10 mm.

La bomba no debe utilizarse para bombear aguas

residuales que contengan sustancias que ataquen

o dañen los materiales de la bomba. La bomba

no está homologada para el bombeo de aguas

residuales fecales.

3. PIEZAS SUMINISTRADAS

Véase la gura 2.

4. DATOS TÉCNICOS

Máx. Potencia absorbida

P1 450 W

Tensión 230 V

Frecuencia 50 Hz

Intensidad absorbida 2,0 A

Velocidad 2800 tr.min-1

Caudal máximo Qmax 9,0 m³/h

Evacuación vertical máx.

Hmax 8,0 m

Temperatura máxima del

liquido 35 °C de forma continua

75°C periodos cortos

Conexión de descarga Ø 32 mm

Diámetro 170 mm

Altura total 276 mm

Cable de alimentación 10 m

Peso con cable 4,5 kg

Tamaño máximo de las

partículas 10 mm

Interruptor otador Sí

Longitud del cable de

otador 500 mm

Materiales

Impulsor PP0 20% reforzada con

bra de vidrio

Cierre del motor Cierre mecánico

Cierre de la bomba Cierre mecánico

Carcasa del motor Acero inoxidable

Eje del motor Acero inoxidable

Carcasa de la bomba Acero inoxidable

Este aparato responde a las directivas y

normas europeas sobre seguridad eléctrica y

compatibilidad electromagnética.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels SFA Pompe à eau

SFA

SFA Sanicom2 Manuel utilisateur

SFA

SFA SANIFLOOR 1 Manuel utilisateur

SFA

SFA SANILife Tray Matic Manuel utilisateur

SFA

SFA Sanifloor+ 3 Manuel utilisateur

SFA

SFA SANICONDENS PRO Manuel

SFA

SFA Sanibest Pro Manuel utilisateur

SFA

SFA SaniCondens Eco Manuel utilisateur

SFA

SFA SANIVITE Manuel d'instructions

SFA

SFA SANIPUMP ZPG 71 Manuel

SFA

SFA Sanicubic 1 GR HP 2.0 S Manuel

SFA

SFA SANIPRO XR UP Manuel utilisateur

SFA

SFA SANICONDENS CLIM MINI Manuel utilisateur

SFA

SFA SANICUBIC Pro R300 Manuel utilisateur

SFA

SFA Sanifloor+ 1 Manuel utilisateur

SFA

SFA SaniAccess 3 Manuel utilisateur

SFA

SFA SANIPOMPE DOUCHE Manuel utilisateur

SFA

SFA SANICOM 2 Manuel utilisateur

SFA

SFA SANISLIM Manuel utilisateur

SFA

SFA SANISUB ZPK Manuel

SFA

SFA SANIFOS 1600 Manuel utilisateur

SFA

SFA SANICUBIC 1 Manuel utilisateur

SFA

SFA Sanicondens Mini v02 Manuel

SFA

SFA Sanipro XR Manuel utilisateur

SFA

SFA Sanicondens Clim mini S Fiche technique

Manuels Pompe à eau populaires d'autres marques

Neptun

Neptun NPHW 5500 Manuel utilisateur

Sensidyne

Sensidyne Gilian BDX-II Instructions d'installation et d'utilisation

Draper

Draper 47808 Manuel utilisateur

Trolla

Trolla 12820 Manuel utilisateur

Sunfab

Sunfab SVH Series Manuel utilisateur

WilTec

WilTec 50740 Manuel utilisateur

Fieldmann

Fieldmann FVC 5015 EK Manuel utilisateur

Everbilt

Everbilt EFSUB5-122HD Manuel utilisateur

Graco

Graco Husky 3300e Manuel utilisateur

esotec

esotec 101018 Manuel utilisateur

moyno

moyno 2000 CC Manuel utilisateur

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manuel utilisateur

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guide de dépannage

DUROMAX

DUROMAX XP WX Series Manuel utilisateur

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manuel utilisateur

Franklin Electric

Franklin Electric IPS Manuel utilisateur

Xylem

Xylem e-1532 Series Manuel utilisateur

Milton Roy

Milton Roy PRIMEROYAL Manuel utilisateur
