3/24
CPREG-4
VALEURS POUR UNE VENTOUSE*
VALUES FOR ONE MAGNET*
WERTE FÜR EINEN HAFTMAGNETEN*
Plage de tension d’alimentation / Supply voltage range / Spannungsbereich 12V DC →48V DC (-10% / +15%)
Puissance absorbée / Power requirement / Leistungsaufnahme 3,5 W*
Consommation en courant / Current consumption / Stromaufname
12VDC 250 mA*
24VDC 130 mA*
48VDC 73 mA*
Température d’utilisation / Operating temperature / Temperaturbereich -10°C +60°C
Indice de protection / Protection index / Schutzklasse IP42
Force de retenue nominale / Nominal holding force / Haltekraft 300 daN (▲)
Dimensions / Dimensions / Abmessungen
1330 mm x 105 mm x 67,5 mm
756 mm x 105 mm x 67,5 mm
469 mm x 105 mm x 67,5 mm
Pouvoir de coupure du contact de signalisation
Status sensor switching capability
Schaltbelastbarkeit des Rückmeldekontakts
125V AC/2A 30V DC/2A
(▲) Forces de retenue maximales théoriques, pour une mise en oeuvre respectant les conditions de pose optimales.
Maximal theoretical holding force for implementation fulllling optimal installation conditions
Maximale theoretische Haftkräfte unter optimalen Montagebedingungen.
Caractéristiques techniques
Technical specications
Technische Daten
● Utiliser ce matériel uniquement pour une application adaptée.
● Le fabricant n’est pas responsable des dommages éventuels causés par une utilisation contraire aux dispositions de sécurité.
● Le montage, la maintenance et les réparations doivent être réalisés par un personnel spécialisé et autorisé.
● Use this equipment only for an adapted application.
● The manufacturer cannot be held responsible for possible damage caused when usual security requirements are not fullled.
● Mounting, maintenance and repair must be carried on by a skilled and authorized staff.
● Dieses Material nur für vorgesehene Anwendungen einsetzen.
● Der Hersteller leistet keine Gewähr für Schäden die durch fehlerhafte Montage oder nicht einhalten von Sicherheitsvorschriften entstehen.
● Die Montage, die Wartung und Reparaturen dürfen nur durch sachkundiges Personal durchgeführt werden.
S4
S2
S1
*ATTENTION ! Ces valeurs sont à multiplier par le nombre de ventouses installées.
*BEWARE! Multiply these values by the number of installed magnets.
*ACHTUNG! Diese Werte müssen durch die Anzahl der installierten Haftmagnete
multipliziert werden.

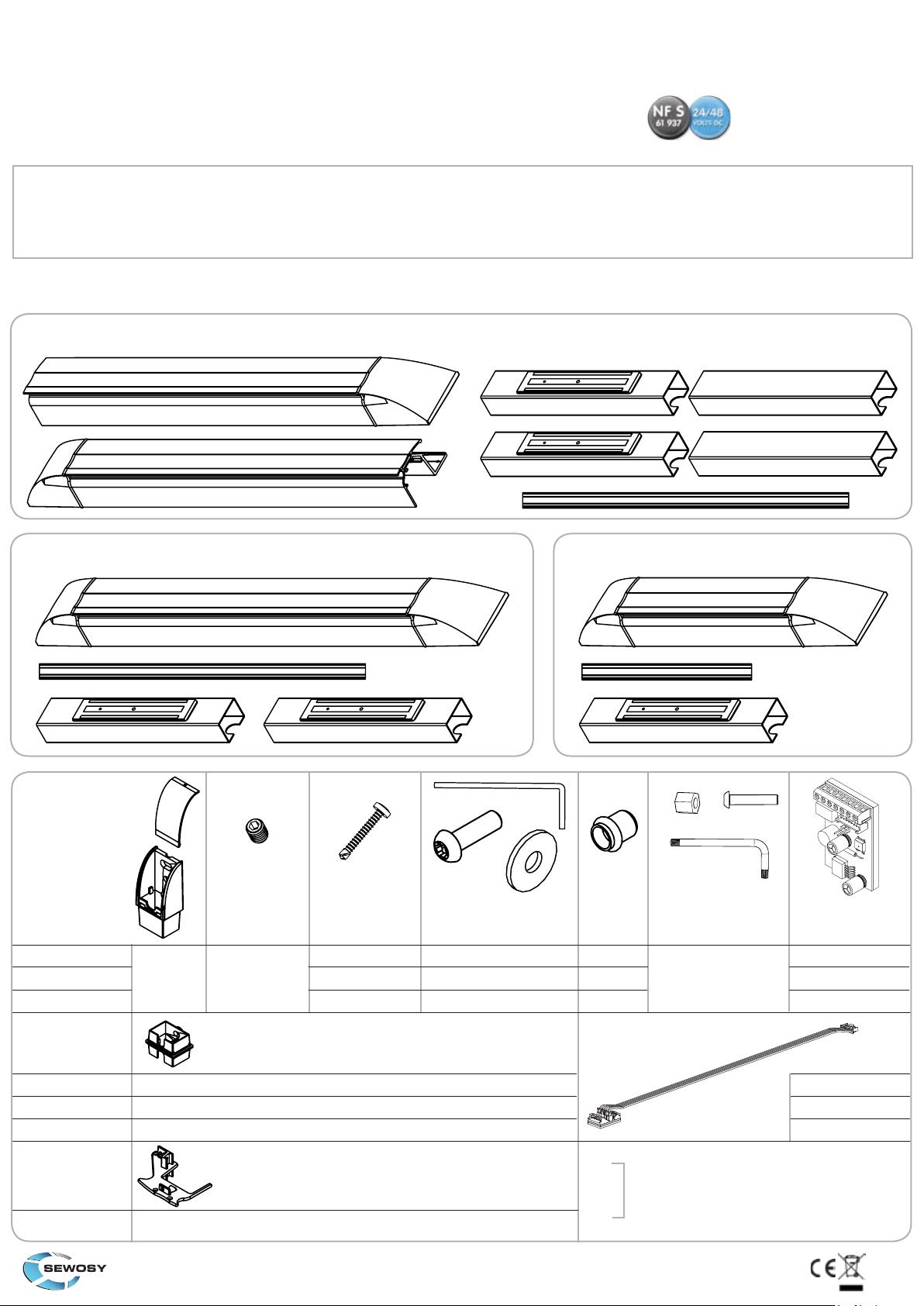

1 ventouse - magnet - Magnet 2 ventouses - magnets- Magnete 3 ventouses - magnets- Magnete 4 ventouses - magnets- Magnete
1 x 300 daN 2 x 300 daN 3 x 300 daN 4 x 300 daN
