Seto ALDEBARAN HERO Manuel utilisateur
Professional Lighting Solutions
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
HERO
SETOLITE Lichttechnik GmbH
Bockhackerstr. 13 - 42499 Hückeswagen, Germany
+49 2192 93624-0 - +49 2192 93624-25
info@setolite.de - www.setolite.com
2
DEUTSCH
GEFAHR!
Macht auf gefährliche Situationen durch elektrischen
Strom aufmerksam. Bei Nichtbeachtung besteht die
Gefahr einer Verletzung oder Lebensgefahr.
VORSICHT!
Kennzeichnet Gefahren, die Beschädigungen des
Gerätes zur Folge haben können.
WARNUNG!
Kennzeichnet Sicherheitshinweise, bei deren
Nichtbeachtung die Gefahr einer Verletzung
oder Lebensgefahr besteht.
HINWEIS!
Hebt Tipps und andere nützliche Informationen dieser
Betriebsanleitung hervor.
Inhalt
Gültigkeit der Anleitung 2
Vor Gebrauch 2
Symbole der Anleitung 2
Gewährleistung 3
Sicherheitshinweise 3
Anwendungsbereich 3
Bedienelemente 4
Inbetriebnahme 4
Installation / Montage 4 – 5
Störung 5
Reinigung und Pege 5
Wartung und Instandsetzung 6
Entsorgung 6
Rücknahme von Altgeräten 6
Technische Daten 6 – 7
ErP-Daten (2019/2020-EU) 8 – 9
Gültigkeit der Anleitung
Diese Gebrauchsanleitung ist gültig für LED-Strahler der Serie ALDEBARAN® HERO.
Typenbezeichnung und Artikelnummer entnehmen Sie bitte dem Typenschild.
WICHTIG
VOR GEBRAUCH SORGFÄLTIG LESEN UND AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
• Das Nichtbeachten dieser Gebrauchsanleitung kann zu Verletzungen oder Beschädigungen führen.
• Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Gebrauchsanweisung.
Symbole in der Anleitung
3
DEUTSCH
Gewährleistung
Hinsichtlich Gewährleistung und Garantieregelungen
gelten die zum Zeitpunkt des Kaufs gültigen AGB.
Bitte beachten Sie auch unsere aktuellen Seiten im Internet www.setolite.com
Sicherheitshinweise
Dieses Qualitätsprodukt ist nach aktuellen technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch
einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanweisung beachten.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
• wenn der LED-Strahler sichtbare Schäden aufweist.
• wenn der LED-Strahler nicht mehr ordnungsgemäß arbeitet.
• nach längerer Lagerung unter ungünstigen Verhältnissen.
• nach schweren Transportbeanspruchungen.
In diesen Fällen ist der LED-Strahler zur Reparatur zu geben.
HINWEIS!
Eine Reparatur des LED-Strahlers darf nur durch den Hersteller, seinen Kundendienst oder eine Elektrofachkraft erfolgen.
Elektrofachkraft ist, wer aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnisse der
einschlägigen Normen, die übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann. Garantie-
reparaturen werden nur durch den Hersteller ausgeführt.
Anwendungsbereich
ALDEBARAN®
HERO
sind als Außenbeleuchtung
, je nach Modell und Produkt auch als Innenbeleuchtung,
für Industrie,
Handwerk, Werkstätten, Rettungsdienste, Energieversorger,
Bahn- und Verkehrsbetriebe usw. einsetzbar. ALDEBARAN®
HERO sind konzipiert, um Ihnen eine optimale Beleuchtung direkt am Arbeitsplatz bereitzustellen.
Ein Betrieb in korrosiver oder explosionsgefährdeter Umgebung ist nicht zulässig.
4
DEUTSCH

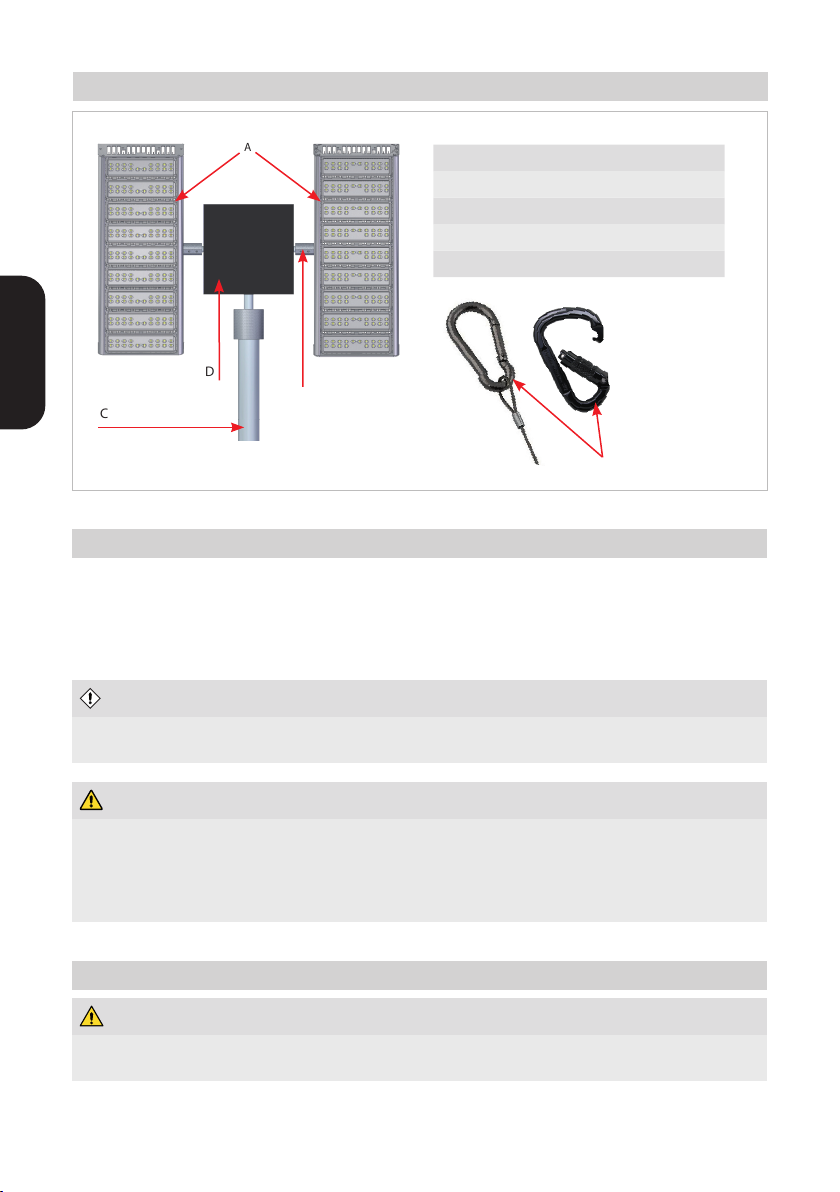

Bedienelemente
(A) Lichtmodul
(B) Individuelle Mastaufnahme
(C) Pneumatischer Lichtmast
(D) Dreh-Schwenk-Einheit
(E) Karabiner
Inbetriebnahme
Der ALDEBARAN® HERO wird prinzipiell anschlussfertig mit Zuleitung und Stecker ausgeliefert. Der LED-Strahler ist nur
an Wechselstrom – mit Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Schutzkontaktsteckdose an-
zuschließen. Bitte beachten Sie, dass Ihre Anlage den einschlägigen VDE-Richtlinien entspricht. Bei Fragen diesbezüglich
wenden Sie sich bitte an Ihren Energieversorger oder Ihre Elektrofachkraft. Selbstverständlich stehen wir Ihnen bei Rück-
fragen zur Verfügung.
VORSICHT!
Bei Ausführungen des LED-Strahlers mit anderen Stecksystemen (nicht Schuko®), ist die Spannung gemäß Typenschild
zu beachten.
WARNUNG!
• Verlegen Sie die Kabel so, dass keine Stolperfallen entstehen und sie vor mechanischen Beschädigungen, wie
Abreißen oder Überfahren, geschützt sind.
• Befestigen Sie die Kabel falls erforderlich mit Klebeband oder Kabelbindern.
• Stellen Sie sicher, dass der LED-Strahler vor Inbetriebnahme sicher aufgestellt und befestigt ist.
• Beachten Sie zudem geltende Vorschriften zur Arbeitssicherheit!
Installation / Montage
WARNUNG! Verletzungsgefahr!
Vergewissern Sie sich, dass Ihre Befestigung gegen selbstständiges Lösen gesichert ist.
Ein Lösen und Absturz des Produktes vom Mast kann zu Personenschäden führen.
A
C
DB
E
5
DEUTSCH
VORSICHT!
• Vergewissern Sie sich, dass Ihr Stativ-/ Mastsystem für das Gewicht des LED-Strahlers / der LED-Strahlern ausgelegt ist.
Drahtseilsicherung:
Das Produkt wird mit einer Drahtseilsicherung ausgeliefert. Diese dient der Absturzsicherung des Produkts bei Versagen
der regulären Befestigung. Hierdurch soll ein Abstürzen des Produktes verhindert und Gefahren für Personen in unmittel-
barer Nähe vermieden werden.
Anbringung:
Legen Sie das Drahtseil um einen „für das Gewicht geeigneten“ festen Punkt und verbinden mittels Karabiner (E) die
beiden Enden (Schlaufen) des Drahtseils, sodass das Produkt vor einem Absturz gesichert ist.
WARNUNG! Verletzungsgefahr!
• Karabiner mit manueller Verschlusssicherung müssen
aktiv verriegelt werden. Hierzu ist die Drehhülse über die
Schnapperönung bis zum Anschlag zu zu drehen.
• Hierbei handelt es sich um eine zusätzliche Sicherung.
Die Drahtseilsicherung ersetzt nicht das ordnungsgemäße
Befestigen des Produkts.
• Die Drahtseilsicherung ist nicht geeignet, um das Produkt
damit aufzuhängen oder zu befestigen.
• Die Drahtseilsicherung ist so zu befestigen, dass sie den
ordnungsgemäßen Gebrauch des Produktes nicht
beeinträchtigt oder behindert.
Störung
Fehler Mögliche Ursache Behebung
LED-Strahler ohne Funktion Trennung vom Versorgungsnetz Überprüfen Sie die Verbindung zur
Spannungsversorgung
Ausfall eines LED-Moduls Defektes LED-Modul Reparatur notwendig
Ausfall von zwei oder drei LED-Modulen
Defektes Netzteil Reparatur notwendig
GEFAHR! Elektrischer Strom!
• Wartungs- oder Reparaturarbeiten an der Leuchte dürfen nur von Elektrofachkräften durchgeführt werden.
Es gelten die einschlägigen Sicherheitsregeln für das Arbeiten an elektrischen Anlagen.
• Vor jeder Wartung, Instandsetzung und Reinigung ist grundsätzlich das Gerät durch Ziehen des Netzsteckers vom
Versorgungsnetz zu trennen.
Reinigung und Pege
Verwenden Sie zum Reinigen der Kunststoteile/Metallteile keine Lösungsmittel, Alkohole oder sonstige Chemikalien.
Ver-
wenden Sie zum Entfernen von Schmutz, Staub, Öl und Fett usw. ein weiches, trockenes und fusselfreies Tuch.
6
DEUTSCH
Wartung und Instandsetzung
Der ALDEBARAN® HERO erfordert zum einwandfreien Betrieb Umgebungsluft. Vergewissern Sie sich in regelmäßigen
Abständen per Sichtprüfung, dass ein Luftstrom von unten nach oben durch die Deckelönungen gewährleistet ist. Das
Produkt ist reparaturfähig. Einzelne Komponenten können im Bedarfsfall durch eine Fachkraft ausgetauscht bzw. instand
gesetzt werden.
Entsorgung
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer-
den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten
abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung
weist darauf
hin.
Die Werkstoe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stoichen Verwertung
oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte
erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Rücknahme von Altgeräten
Wir kümmern uns um eine umweltverträgliche Entsorgung Ihrer Altgeräte. Wenden Sie sich direkt an Ihr SETOLITE Team!
Technische Daten
ALDEBARAN® HERO-2 HERO-3 HERO-4 HERO-5 HERO-6 HERO-9 HERO-12
Elektrische Daten
Eingangs-
spannung
100 bis 240 V AC
Frequenz 50 /60 Hz
Leistungs-
aufnahme ca.
150 W 220 W 300 W 370 W 440 W 660 W 880 W
Schutzklasse
I
Lichttechnische Daten
Leuchtmittel 2 x SPM16B
LED-Modul
3 x SPM16B
LED-Modul
4 x SPM16B
LED-Modul
5 x SPM16B
LED-Modul
6 x SPM16B
LED-Modul
9 x SPM16B
LED-Modul
12 x
SPM16B
LED-Modul
Lichtfarbe 3.000 K, 4.000 K, 5.000 K und 5.700 K (modellabhängig)
Allgemeine Daten
Schutzart Von IP65 bis IP67
Umgebungs-
temperatur
-40 bis +50 °C
Adaption Alle Modelle für TEKSAM und
Fireco geeignet
Abmessung ca.
(H x B x T)
175 x
290 (350) x
125 mm
255 x
290 (350) x
125 mm
335 x
290 (350) x
125 mm
415 x
290 (350) x
125 mm
495 x
290 (350) x
125 mm
735 x
390 (350) x
125 mm
975 x
290 (350) x
125 mm
Gewicht 5,2 kg 7,2 kg 8,1 kg 9,5 kg 10,1 kg 15,3 kg 20,4 kg
7
DEUTSCH
Technische Daten 12/24 V-Version
ALDEBARAN® HERO-2 HERO-3 HERO-4
Elektrische Daten
Eingangsspannung 20 bis 35 V DC
Leistungsaufnahme ca. 140 W 210 W 280 W
Schutzklasse III
Lichttechnische Daten
Leuchtmittel 2 x SPM16B LED-Modul 3 x SPM16B LED-Modul 4 x SPM16B LED-Modul
Lichtfarbe 3.000 K, 4.000 K, 5.000 K und 5.700 K (modellabhängig)
Allgemeine Daten
Schutzart Von IP65 bis IP67
Umgebungstemperatur -40 bis +50 °C
Adaption Alle Modelle für TEKSAM und Fireco geeignet
Abmessung ca. (H x B x T)
175 x 290 (350) x 125 mm 255 x 290 (350) x 125 mm 335 x 290 (350) x 125 mm
Gewicht 5,2 kg 7,2 kg 8,1 kg
Die genauen Angaben entnehmen Sie bitte dem jeweiligenTypenschild.
8
DEUTSCH
ErP-Daten (2019/2020-EU)
Produkt / Modell
Leuchtmittel /
Betriebsgerät EPREL
• ALDEBARAN® HERO
Diese LED-Strahler können
je nach Konguration
Lichtquellen der Energie-
ezienzklasse D enthalten.
DD
A
G
Die Lichtquellen dieser
LED-Strahler darf nur
vom Hersteller
oder
einem von ihm beauf-
tragten
Servicetechniker
oder einer vergleichbar
qualizierten
Person
ersetzt werden.
SETOLITE Lichttechnik GmbH
1410911240 (5.000 K, 60°)
SETOLITE Lichttechnik GmbH
1410911244 (4.000 K, 60°)
SETOLITE Lichttechnik GmbH
1410911245 (5.700 K, 40°)
SETOLITE Lichttechnik GmbH
1410911249 (5.700 K, 25°)
SETOLITE Lichttechnik GmbH
1410911252 (5.700 K, 60°)
SETOLITE Lichttechnik GmbH
1410911253 (4.000 K, 40°)
SETOLITE Lichttechnik GmbH
1410911267 (5.000 K, 40°)
Das Betriebsgerät
dieser
LED-Strahler
ist
durch eine Fachkraft
austauschbar.
9
DEUTSCH
Produkt / Modell
Leuchtmittel /
Betriebsgerät EPREL
• ALDEBARAN® HERO
Diese LED-Strahler können
je nach Konguration
Lichtquellen der Energie-
ezienzklasse E enthalten.
EE
A
G
Die Lichtquellen dieser
LED-Strahler darf nur
vom Hersteller
oder
einem von ihm beauf-
tragten
Servicetechniker
oder einer vergleichbar
qualizierten
Person
ersetzt werden.
SETOLITE Lichttechnik GmbH
1410911264 (3.000 K, 60°)
SETOLITE Lichttechnik GmbH
1410911276 (3.000 K, 25°)
Das Betriebsgerät
dieser
LED-Strahler
ist
durch eine Fachkraft
austauschbar.
10
ENGLISH
DANGER!
Calls attention to dangerous situations with
electrical current. When neglected, there is a
danger of injuries or danger of life.
ATTENTION!
Labels dangers that may lead to damages of the
product.
WARNING!
Labels safety guidelines which can cause dangers of
injuries or dangers of life when neglected.
INFORMATION!
Highlights tips and other useful information of these
instructions.
Table of contents
Validity of instructions 10
Before use 10
Symbols in the instructions 10
Warranty 11
Safety information 11
Field of application 11
Controls 12
Initial operation 12
Installation / Mounting 12 – 13
Fault 13
Cleaning and care 13
Maintenance and repair 14
Disposal 14
Return of old equipment 14
Technical data 14 – 15
ErP data (2019/2020-EU) 16 – 17
Validity of instructions
These operating instructions are valid for
LED spotlight
of the series ALDEBARAN®
HERO.
Please refer to the rating plate for the type designation and article number.
IMPORTANT
READ CAREFULLY BEFORE USE AND KEEP FOR LATER REFERENCE
• Neglecting these instructions may lead to injuries or damages.
• When leaving the device for other persons to use, hand over the instructions as well.
Symbols in the instructions
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Autres manuels Seto Équipement d'éclairage
Seto
Seto ALDEBARAN XLD COMPACT Manuel utilisateur
Seto
Seto 1410000340 Manuel utilisateur
Seto
Seto ALDEBARAN 360 GRAD FLEX LED 600 COMPACT... Manuel utilisateur
Seto
Seto HEADLITE EASY Manuel utilisateur
Seto
Seto 4CLED Manuel utilisateur
Seto
Seto LED SNAKE 5/60 Manuel utilisateur
Seto
Seto ALDEBARAN CRANEMASTER AC1350 LED Manuel utilisateur
Seto
Seto ALDEBARAN 360 GRAD FLEX-C 2.0 Series Manuel utilisateur
Seto
Seto ALDEBARAN 80 W Manuel utilisateur
Seto
Seto Powerator 1800 compact Manuel utilisateur
Manuels Équipement d'éclairage populaires d'autres marques
Qazqa
Qazqa Suplux SL 3 Black 103062 Manuel utilisateur
Commercial Electric
Commercial Electric 54568141 Manuel utilisateur
CREE LIGHTING
CREE LIGHTING 304 Series Manuel utilisateur
Goobay
Goobay 49867 Manuel utilisateur
ECOMAN ITALIA
ECOMAN ITALIA LED T8 Manuel utilisateur
Alkalite
Alkalite Krypton KT-81 Manuel utilisateur
