1. Introduzione Questo manuale d’istruzione si riferisce all’installazione, uso e manutenzione
dei rivelatori di gas della serie SMART S-IS (codice identificativo in targa ST/.../
EL/...), per utilizzo in aree con presenza di atmosfere potenzialmente esplosive.
. DESCRIZIONE GENERALE

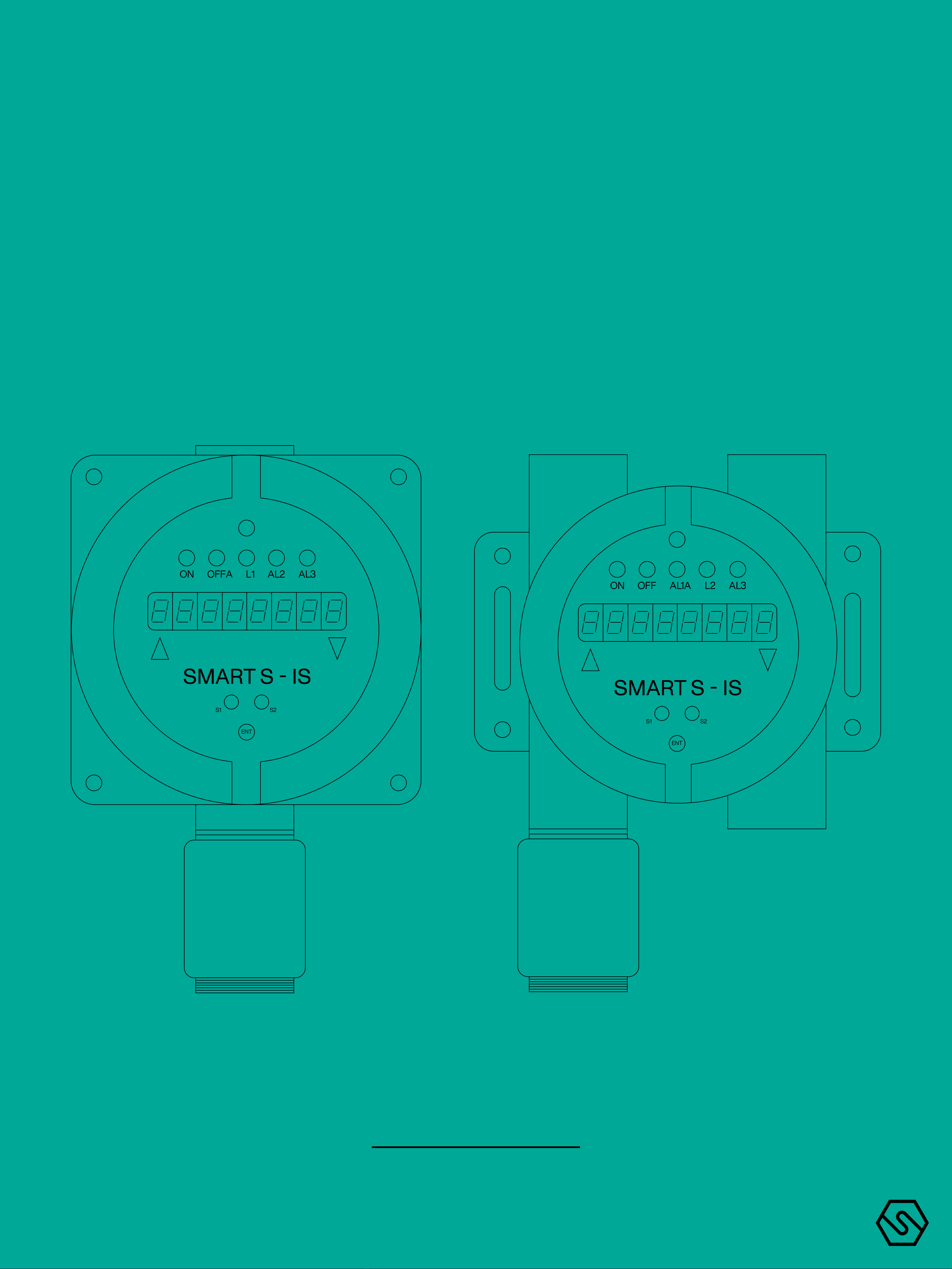

I rilevatori di gas della serie SMART S-IS sono apparecchi completi di sensore,
custodia e circuito di interfaccia che possono essere collegati sia a centrali di
tipo analogico sia indirizzate, nonché alle centrali MULTISCAN++.
I rilevatori SMART S-IS sono a sicurezza intrinseca certificati ATEX e IECEx e in-
ternamente provvisti di barriera Zener e circuito di separazione galvanica.
Gli SMART S-IS vengono impiegati per rilevare la presenza di gas tossici in ppm
con la cella elettrochimica. La cella elettrochimica, estremamente precisa e a-
dabile, ha ottime prestazioni nella rilevazione di gas a basse concentrazioni, per
questo trova facile applicazione in ambienti in cui sono presenti gas tossici.
I rilevatori SMART S-IS hanno un’uscita seriale RS485, un’uscita analogica 4-20
mA e possono essere equipaggiati con una scheda a 3 relè. E’ provvisto di un
display LCD o LED. L’utilizzo del display è riportato nel relativo manuale.
Il microprocessore presente sulla scheda elettronica del rivelatore, oltre che per
il normale funzionamento, è provvisto dei seguenti algoritmi software che ser-
vono per aumentare l’accuratezza del rilevatore:
- Autodiagnosi del sistema, che verifica costantemente il
corretto funzionamento dell’hardware, sensore compreso.
- Inseguitore di Zero per il mantenimento del parametro del
sensore prescindendo da possibili derive dovute a varia-
zioni termiche o fisiche del sensore stesso.
- Filtro digitale che consente di correggere fenomeni tran-
sitori che potrebbero causare una instabilità del sistema o
errori di lettura con conseguenti falsi allarmi;
- Ciclo d’isteresi viene applicato alle uscite digitali associate
alle soglie d’allarme e consente l’eliminazione delle conti-
nue commutazioni nell’intorno dei punti di soglia.
- Watch-dog per il controllo del microprocessore. In caso di
intervento la corrente di uscita viene forzata a 0mA e il LED
rosso di segnalazione resta acceso. Se sul rilevatore è pre-
sente la scheda seriale RS485, la trasmissione viene inter-
rotta, mentre se è installata la scheda 3 relè, il relè di fault si
attiva.
. IDENTIFICAZIONE RILEVATORE
Il codice del rilevatore SMART S-IS viene composto da quattro parti che identi-
ficano le varie parti (vedere la scheda tecnica del prodotto per ulteriori dettagli):
SIS Codice contenitore Codice trasmettitore Codice testa sensore
