Sensitron SMART3R LITE Manuel utilisateur

Manuale d’istruzione / Instruction Manual

MT4647 rev.3 01/07/2022©

Rilevatore per gas refrigeranti / Detector for refrigerant gas

SMART3R LITE

THIS MANUAL MUST BE CAREFULLY READ BY ALL PERSONS WHO HAVE OR

WILL HAVE THE RESPONSIBILITY FOR INSTALLING, USING OR SERVICING

THIS PRODUCT.

Like any equipment, this product will perform as designed only if installed,

used and serviced in accordance with the manufacturer’s instructions.

OTHERWISE, IT COULD FAIL TO PERFORM AS DESIGNED AND PERSONS

WHO RELY ON THIS PRODUCT FOR THEIR SAFETY COULD SUFFER SEVERE

PERSONAL INJURY OR DEATH.

The warranties made by Sensitron s.r.l. with respect to this product are voi-

ded if the product is not installed, used and serviced in accordance with

the instructions in this user guide. Please protect yourself and others by

following them.

We recommend our customers to write or call us regarding this equipment

prior to use or for any additional information relative to use or repair.

QUESTO MANUALE DEVE ESSERE LETTO ATTENTAMENTE DATUTTI COLORO

CHE HANNO O AVRANNO LA RESPONSABILITA’ DI INSTALLARE, UTILIZZARE

O DI PRESTARE UN SERVIZIO DI ASSISTENZA SU QUESTO PRODOTTO.

Come ogni componente di un sistema, questo prodotto funzionerà corret-

tamente solo se installato, utilizzato e controllato come prescritto dal fab-

bricante.

IN CASO CONTRARIO, POTREBBE NON FUNZIONARE CORRETTAMENTE E LE

PERSONE CHE AFFIDANO LA LORO SICUREZZA A QUESTO PRODOTTO PO-

TREBBERO SUBIRE DANNI PERSONALI O LETALI.

La garanzia riconosciuta da Sensitron s.r.l. su questo prodotto potrebbe es-

sere nulla se il prodotto non venisse installato, utilizzato e controllato se-

condo le istruzioni fornite con il presente manuale. Per favore, proteggetevi

seguendole attentamente.

Invitiamo i nostri clienti a scriverci o a chiamarci per ogni informazione ri-

guardo questo strumento, il suo uso o una sua eventuale riparazione.

ItalianoEnglish

SUMMARY

1. Introduction..................................................................................................... 13

1.1. Description ...........................................................................................................................13

1.2. Product codes.......................................................................................................................14

2. Technical characteristics ............................................................................. 15

2.1. Board layout SMART3R LITE.............................................................................................16

3. Installation........................................................................................................ 17

3.1. Connection relays outputs...............................................................................................18

3.2. Connection serial line RS485 (optional) .....................................................................18

4. Testing, use and maintenance .................................................................. 19

4.1. Power ON................................................................................................................................19

4.2. Testing .....................................................................................................................................19

4.3. Use ............................................................................................................................................19

4.4. Maintenance .........................................................................................................................19

5. Accessories....................................................................................................... 20

6. Warranty coupon for repairing ................................................................. 21

7. Instructions for disposal.............................................................................. 22

SOMMARIO

1. Introduzione.................................................................................................... 1

1.1. Descrizione generale..........................................................................................................1

1.2. Codici prodotto....................................................................................................................2

2. Caratteristiche tecniche............................................................................... 3

2.1. Schema topograco SMART3R LITE..............................................................................4

3. Installazione..................................................................................................... 5

3.1. Collegamento uscite relays..............................................................................................6

3.2. Collegamento linea seriale RS485 (opzionale).........................................................6

4. Collaudo, uso e manutenzione................................................................. 7

4.1. Accensione.............................................................................................................................7

4.2. Collaudo..................................................................................................................................7

4.3. Uso............................................................................................................................................7

4.4. Manutenzione.......................................................................................................................7

5. Accessori ........................................................................................................... 8

6. Tagliando di garanzia per la riparazione ............................................... 9

7. Istruzioni per lo smaltimento .................................................................... 10

ITALIANO

Pag. 1

1. Introduzione

1.1 Descrizione generale

Il rivelatore SMART3R LITE è progettato per soddisfare i requisiti della rilevazione di gas

refrigeranti in zone non classicate come sale macchine e impianti di refrigerazione, mante-

nendo dei costi contenuti. Questo grazie alla presenza di uno speciale sensore infrarosso che

unisce una lettura selettiva a un costo ridotto.

Il rilevatore rispecchia i requisiti delle seguenti normative:

EN 50676, EN 378-3, EN 14624, IEC 60335-2-40 Annex LL, ISO 5149-3

Il rilevatore ha una custodia in policarbonato con due pressacavi M20; sui lati sono presenti

delle guide preformate che possono essere forate per aggiungere no a sei pressacavi M16.

Sul frontale è presente una ghiera semitrasparente che si illumina a seconda dello stato del

dispositivo e un buzzer interno viene attivato in caso di presenza di guasto e/o allarme.

SMART3R LITE fornisce in uscita 2 contatti relè associati alle due soglie di allarme, ma mo-

dicabili dall’utente. Il rilevatore ha inoltre una auto-diagnostica continua. Il controllo e la

calibrazione dello strumento avvengono tramite tastierino con display STS/CKD+.

Figura 1) SMART3R LITE

ITALIANO

Pag. 2

1.2 Codici prodotto

Tabella 1) Codici di acquisto per il rilevatore SMART3R LITE

Codice Descrizione

S3832R32 Rilevatore per R32, soglie al 5% e 10% LFL

S3833R1234YF Rilevatore per R1234YF, soglie al 5% e 10% LFL

S3834R1234ZE Rilevatore per R1234ZE, soglie al 5% e 10% LFL

S3860R454A Rilevatore per R454A, soglie al 5% e 10% LFL

S3861R454B Rilevatore per R454B, soglie al 5% e 10% LFL

S3862R454C Rilevatore per R454C, soglie al 5% e 10% LFL

S3863R452B Rilevatore per R452B, soglie al 5% e 10% LFL

S3835R134A Rilevatore per R134A, soglie 1000 e 2000 ppm

S3836R410A Rilevatore per R410A, soglie 1000 e 2000 ppm

S3837R32 Rilevatore per R32, soglie 1000 e 2000 ppm

S3838R404A Rilevatore per R404A, soglie 1000 e 2000 ppm

S3839R407C Rilevatore per R407C, soglie 1000 e 2000 ppm

S3840R1234YF Rilevatore per R1234YF, soglie 1000 e 2000 ppm

S3841R1234ZE Rilevatore per R1234ZE, soglie 1000 e 2000 ppm

S3842CO2 Rilevatore per CO, soglie 1000 e 2000 ppm

Altri gas disponibili su richiesta

ITALIANO

Pag. 3

2. Caratteristiche tecniche

Il rilevatore gas SMART3R LITE è progettato per rilevare alcuni gas refrigeranti, siano essi

inammabili o tossici. I gas refrigeranti R32, R1234YF e R1234ZE sono inammabili e secon-

do la norma ISO 187 rientrano nella classe di gas A2L, mentre i gas R410A e R134A non sono

inammabili e sono del gruppo A1L.

La classicazione dei gas tiene conto di due fattori: tossicità e inammabilità secondo lo

schema seguente:

Tabella 2) caratteristiche tecniche rilevatore SMART3R LITE

Bassa tossicità Alta tossicità

Bassa inammabilità A1 B1

Media inammabilità A2, A2L B2, B2L

Alta inammabilità A3 B3

Applicazione Sale macchine e impianti di refrigerazione

Sensore Infrarosso

Vita stimata del sensore >5 anni

Gas rilevati R32, R1234YF, R1234ZE, R454A,R454B, R454C, R452B, R134A,

R410A, R404A, R407C, CO

Fondoscala 0-20% LFL ; 0-5000 ppm

Soglie impostate 5 e 10% LFL ; 1000 e 2000 ppm

Ripetibilità 5% FS

Alimentazione 12-24 Vdc

Uscita di segnale 2 relé; uscita seriale RS485 (opzionale)

Potenza dissipata 65 mA a 24 Vdc

Portata contatti relè 1A a 24 Vdc

Indicazioni visive 7 LED (2 verdi, 3 rossi e 2 gialli)

Indicazioni acustiche Buzzer 63 dB

Materiale custodia Policarbonato

Dimensioni custodia Scatola: 120 x 120 x 52 mm; Coperchio: 130 x 130 x 22 mm

Peso 450 g

Ingresso cavi 2 uscite con pressacavi M20 già montati

6 uscite opzionali per pressacavi M16

Grado IP IP42

Temperatura di stoccaggio -40 / +85°C

Temperatura operativa -10 / +50°C

Umidità di funzionamento 0 / 95% RH non condensata

ITALIANO

Pag. 4

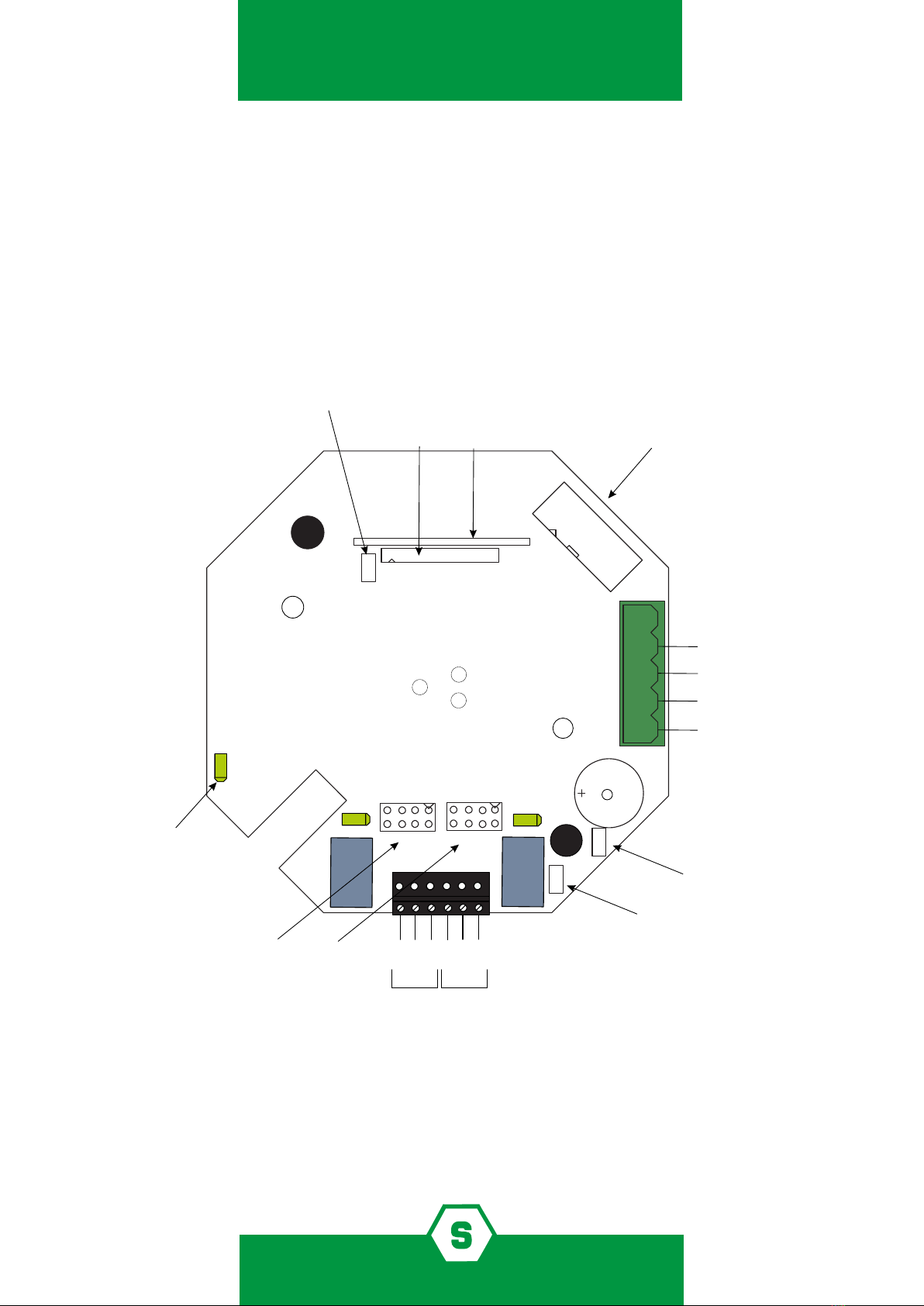

2.1 Schema topograco SMART3R LITE

Figura 2) Schema topograco SMART3R LITE

+24V

GND

BUZZER

JP25

JP25 CHIUSO : BUZZER ABILITATO

JP25 APERTO : BUZZER DISABILITATO

CONNETTORE PER TASTIERINO

DLB1, DLB2 LED VERDI DI ATTIVAZIONE RELÈ

RELÈ 2

RELÈ 1

ACTIVITY LED VERDE

JP1

JP13

JP26

JP28

JP2

JP27

JP27 CHIUSO : RELÈ NORMALMENTE NON ENERGIZZATI

JP27 APERTO : RELÈ NORMALMENTE ENERGIZZATI

JP5

JP4

JP5:

CONNETTORE PER SCHEDA

RS485 (OPZIONALE)

SCHEDA RS485 (OPZIONALE)

JP4: CHIUDERE SOLO SE IL RILEVATORE È

L’ULTIMO DELLA LINEA SERIALE RS485

JP4 CHIUSO : INSERITO TERMINATORE DI LINEA

JP4 APERTO : TERMINATORE DI LINEA DISINSERITO

DLB1

DLB2

DL1

NO1

COM1

NC1

NO2

COM2

NC2

CONTATTI RELÈ 1

CONTATTI RELÈ 2

JP26: ASSOCIAZIONI RELÈ 1

PIN 1-2 CHIUSI: ASSOCIATO A FAULT

PIN 5-6 CHIUSI: ASSOCIATO A SOGLIA 1

PIN 7-8 CHIUSI: ASSOCIATO A SOGLIA 2

JP28: ASSOCIAZIONI RELÈ 2

PIN 1-2 CHIUSI: ASSOCIATO A FAULT

PIN 5-6 CHIUSI: ASSOCIATO A SOGLIA 1

PIN 7-8 CHIUSI: ASSOCIATO A SOGLIA 2

ITALIANO

Pag. 5

3. Installazione

Durante le operazioni di montaggio e installazione, gli impianti devono essere messi in si-

curezza. Ricordiamo anche come in fase di installazione sia opportuno tenere in considera-

zione alcune norme generali in quanto un posizionamento non corretto può pregiudicare il

funzionamento ottimale del rivelatore.

• Si raccomanda di non installare rivelatori gas nelle vicinanze di prese d’aria e/o venti-

latori che provocano forti correnti d’aria.

• I rivelatori non devono essere altresì posti in zone nelle quali siano presenti vibrazioni

e, sebbene immuni da disturbi a radiofrequenze è consigliabile non installarle in pros-

simità di emettitori radio (ponti radio o apparecchiature simili).

• Si consiglia di installare il rivelatore in zone facilmente accessibili per le operazioni di

test e taratura.

ATTENZIONE!

I refrigeranti usati per il condizionamento più pesanti dell’aria, quindi disperdendosi sta-

zioneranno nella parte bassa dell’ambiente. Per questo, si consiglia di installare il rivelatore

deve quindi essere posizionato a 30 cm dal pavimento.

Per il ssaggio a muro, utilizzare i tasselli da 6x40 mm secondo le distanze riportate in Figura

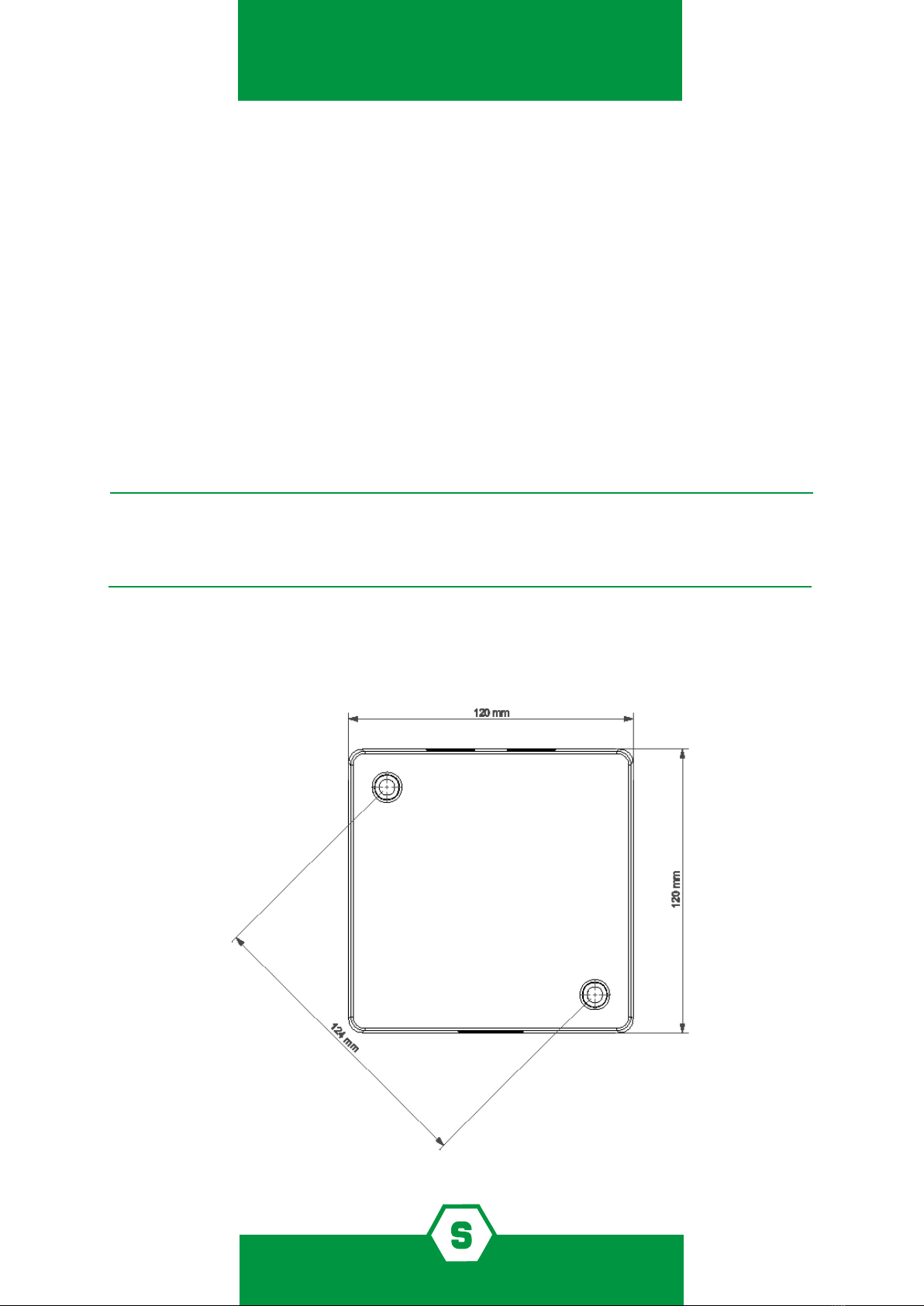

Figura 3) Distanze fori per il ssaggio a muro.

ITALIANO

Pag. 6

3.1 Collegamento uscite relè

Per il collegamento dei relè, fare riferimento allo schema riportato in Figura 2. Occorre con-

siderare che: NC indica il contatto normalmente chiuso, NO il contatto normalmente aperto

e COM il contatto comune. Il rilevatore viene fornito con il relè 1 associato alla prima soglia

di allarme e il relè 2 alla seconda, se l’utente desidera eettuare delle modiche può seguire

quanto riportato In Figura 2. Èpossibile associare le due soglie di allarme allo stesso relè, ma

si sconsiglia di associare lo stesso evento a entrambi i relè.

Se correttamente congurato, il rilevatore SMART3R LITE può essere installato anche in siste-

mi dove è richiesto un livello di sicurezza funzionale SIL2. Per garantire questa caratteristica

sono necessari alcuni passaggi:

• I relè devono essere normalmente energizzati (JP27 aperto)

• Associare a uno dei due relè il solo l’evento di guasto (chiudere i PIN 1-2 di JP26 o JP28)

• Durante l’installazione deve essere collegato all’uscita di ogni relè un fusibile a 1.33 A

• Vericare il funzionamento dei contatti relè almeno una volta all’anno, testando il rile-

vatore in gas e vericando lo scatto dei relè

La tabella seguente riporta i dati di adabilità del rilevatore considerando come uscita di

sicurezza le uscite relè:

SFF PFD λsd [1/h] λsu [1/h] λdd [1/h] λdu [1/h] T1 MTTR

94,10% 2,09E-04 3,80E-10 2,94E-07 4,26E-07 4,52E-08 1 anno 24h

3.2 Collegamento linea seriale RS485 (opzionale)

Per il collegamento dei rivelatori su bus RS485 sono necessari oltre che ai 2 conduttori di

alimentazione, altri due per la linea seriale RS485. Inoltre, è necessario:

• Il collegamento dei rivelatori alla centrale deve essere realizzato con cavo per con-

nessioni EIA RS 485: n.2 conduttori con sezione 0,22 / 0,35 mm2 + schermo (coppia

twistata). Capacità nominale tra i conduttori <50 pF/m, impedenza nominale 120 .

Un tipo di cavo di esempio è il BELDEN 9842 o similare (cavo per trasmissione dati in

EIA RS485).

• Con questo tipo di collegamento la lunghezza totale della linea non può superare i

1000 m.

• Collegare i rivelatori solo in modalità “cascata”. Si raccomanda di evitare collegamenti

ad albero o a stella in quanto riducono l’immunità alle interferenze.

• Vericare altresì che ciascun cavo multipolare contenga un solo RS485.

• Sull’ultimo rivelatore della catena dovrà essere posta la resistenza di chiusura linea da

120 .

• Per la connessione dell’alimentazione ai rilevatori, raccomandiamo di utilizzare un

cavo di sezione adeguata, in base alla distanza ed al numero di rivelatori della linea.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Sensitron Détecteur de gaz

Sensitron

Sensitron SMART3H LITE Manuel utilisateur

Sensitron

Sensitron Multiscan++PK32 Mode d’emploi

Sensitron

Sensitron PATROL Manuel utilisateur

Sensitron

Sensitron SMART3H LITE Manuel utilisateur

Sensitron

Sensitron SMART 3 Manuel utilisateur

Sensitron

Sensitron SMART3G Manuel utilisateur

Sensitron

Sensitron HART Manuel utilisateur

Sensitron

Sensitron SMART3G-GrI Manuel utilisateur

Sensitron

Sensitron SMART3G Instructions d'installation et d'utilisation

Sensitron

Sensitron SMART P Manuel utilisateur

Sensitron

Sensitron SMART3G Manuel utilisateur

Sensitron

Sensitron SMART3 NC Manuel utilisateur

Sensitron

Sensitron SMART3 NC Manuel utilisateur

Sensitron

Sensitron SMART S Series Manuel utilisateur

Sensitron

Sensitron SMART3 NC Manuel utilisateur

Sensitron

Sensitron P Manuel utilisateur

Sensitron

Sensitron SMART3G Manuel utilisateur

Sensitron

Sensitron SMART 3 Manuel utilisateur

Sensitron

Sensitron SMART3G Manuel utilisateur

Sensitron

Sensitron GAS TEST KIT Manuel utilisateur

Sensitron

Sensitron PL4 +D Manuel de référence

Sensitron

Sensitron MULTISCAN++/S1-32B Mode d’emploi

Sensitron

Sensitron LCR2 Series Manuel utilisateur

Sensitron

Sensitron MULTISCAN 8+ Manuel de référence

Manuels Détecteur de gaz populaires d'autres marques

Macurco

Macurco GD-6 Manuel utilisateur

Evikon

Evikon E2632 Manuel utilisateur

Critical Environment Technologies

Critical Environment Technologies CGAS-A Series Manuel utilisateur

MSA

MSA altair 5 Manuel utilisateur

DOD Technologies

DOD Technologies ChemLogic CL96 Manuel utilisateur

DEGA

DEGA NS III LCD Series Manuel utilisateur

RKI Instruments

RKI Instruments 35-3001A-08-01 Manuel utilisateur

PEMTECH

PEMTECH PT2008 Series Manuel utilisateur

Coster

Coster RGS 328 Manuel utilisateur

Sygonix

Sygonix 2483186 Manuel utilisateur

Perry

Perry 1GA 50917MET/P Manuel utilisateur

isweek

isweek AS8900 Manuel utilisateur

Oldham

Oldham OLC 10 Manuel utilisateur

Wizmart

Wizmart NB983 Manuel utilisateur

Beacon

Beacon MEGA Manuel

RKI

RKI GX-6000 Manuel utilisateur

Dräger

Dräger PIR 7000 Manuel utilisateur

GDS

GDS GASMAX EC Manuel utilisateur
