Sennheiser K 6-P Manuel utilisateur

K6-CL

K6-P

K6-PC

SYSTEM K6SYSTEM K6

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

MitdenSpeiseadapternK6undK6PwerdendieaufschraubbarenMikrofonmodule

des System K6 mit Strom versorgt und an die nachfolgenden Verstärker angepaßt.

Der Speiseadapter dient auch als Griffstück. Über die vielfältigen Kombina-

tionsmöglichkeiten des Systems K6 informiert die beiliegende Systemübersicht.

Ausführungen

K6 Speisedapter für Batterie- und Phantomspeisung.

Schaltbarer Tiefenfilter, Ein-/Ausschalter, Batterie-Test-LED.

K6 P Speisedapter für Anschluß an Phantomspeisung.

Schaltbarer Tiefenfilter, Ein-/Ausschalter.

...-C diese Speiseadapter werden ohne Zubehör geliefert

K6-CL Wie K6, aber mit geringerer Empfindlichkeit (-18 dB)

Batteriebetrieb ( K6 )

• Batterie einsetzen ( Mignon / LR 6, 1,5 V, Polarität beachten!) und

Mikrofonmodul aufschrauben.

• Einschalten, dabei Batterie-Test durchführen. Blitzt die LED hell auf,

ist die Batterieleistung ausreichend. Glimmt die LED nur schwach,

Batterie umgehend erneuern!

Unnötigen Stromverbrauch vermeiden - nach Gebrauch ausschalten.

•BeiPhantomspeisungwirdautomatischderBatteriebetriebausgeschaltet.

Betrieb mit Phantomspeisung ( K6 P )

Der Speiseadapter K6P bezieht die Versorgung für die Mikrofonmodule nur

über die Anschlußleitung (Phantomspeisung).

Speiseadapter K6 / K6 P

Trittschallfilter

Der Tiefenfilter Bunterdrückt optimal Störungen durch Körperschall,

Trittschall, Windgeräusch und Popgeräusche.

Technische Daten K6 (k6P)

Elektrische Impedanz ca. 200 Ωsym, ca. 100 Ωasym.

Empfohlene Abschlußimpedanz > 1 kΩ

Übertragungsfaktor 0 dB (K6-CL –18 dB)

max. Leerlaufausgangsspannung 2 V (entspricht 6 dBV)

Ausgang symmetrisch transformatorlos

Phantomspeisestrom K6P 12 - 48 V DC, 2 mA

Betriebszeit mit einer Batterie max. 150 Stunden

Abmessungen in mm netto: 94 x Ø 22 (K6P: 55 x Ø 22) *

brutto: 155 x Ø 22 (K6P: 112 x Ø 22)

Gewicht (ohne Batterie) ca. 45g (K6P: 30g)

Stecker XLR-3

Lieferumfang K6 / K6P • Speiseadapter

• Stativklemme MZQ 200

Lieferumfang

K6-C / K6-CL / K6P-C • Speiseadapter

* Dieses Maß müssen sie zur Länge des entsprechenden Mikrofon-Modules

dazuzählen, um zur Gesamtlänge des enstandenen Mikrofones zu gelangen.

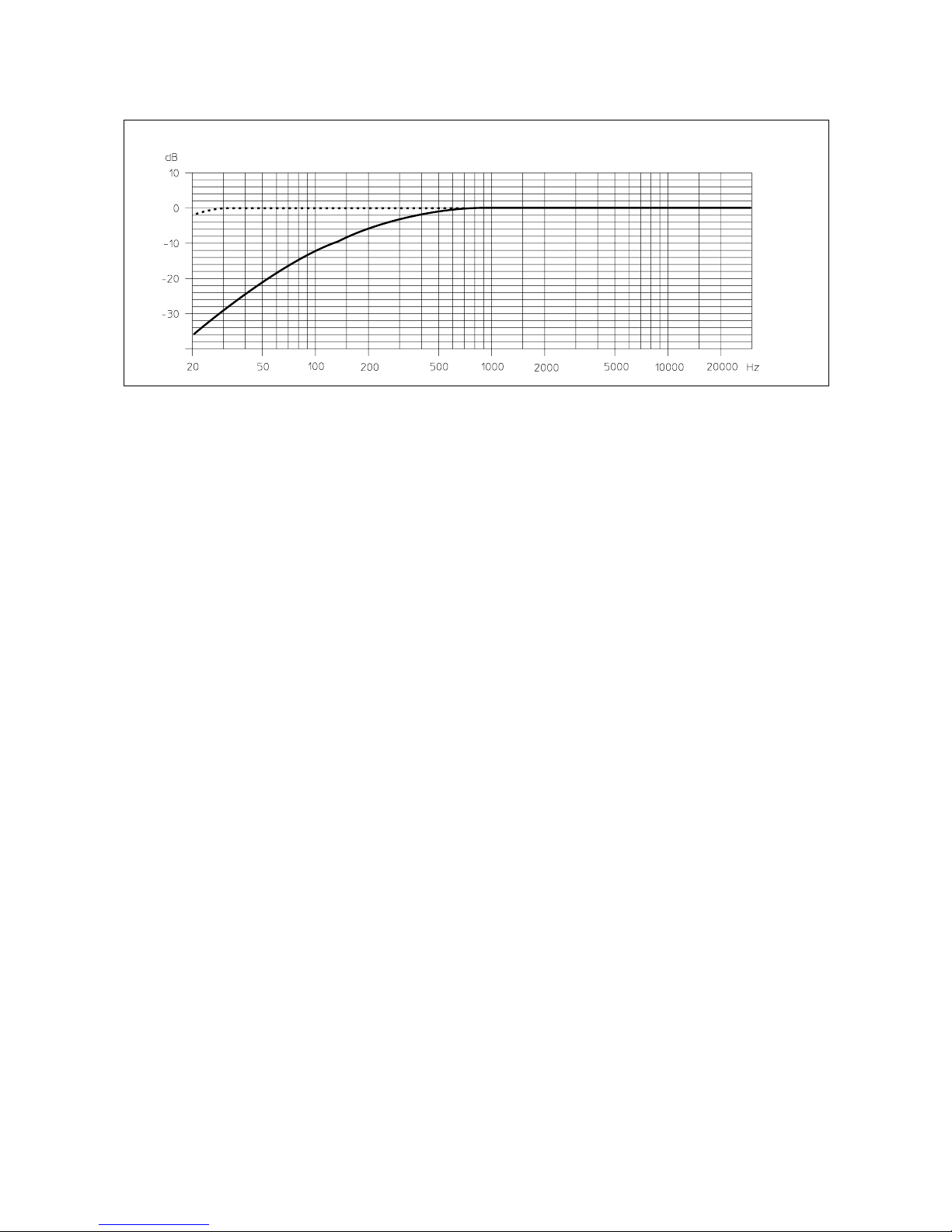

Wirkung des Tiefenfilters B:

K6 / K6 P Powering modules

The K6 and K6P powering modules power the various microphone heads of the

K6 modular microphone system and provide them with a balanced microphone

level output. The powering module is also the microphone body for the different

heads. Please refer to the enclosed system overview for possible combinations.

Versions

K6 Powering module for battery or phantom powering. Switchable bass

roll-off filter, on/off switch with battery condition indicator.

K6 P Powering module for phantom powering only. Switchable bass roll-off

filter, on/off switch.

...-C Versions supplied without accessories.

K6-CL Identical to K6, but with lower sensitivity.

Battery operation (K6 only)

• Insert a 1.5V AA (LR6) size battery (taking care to observe the correct

polarity) into the powering module and screw on a microphone head.

• Switch the microphone on, checking the battery condition (the LED will blink

as the powering module is switched on). If the LED is bright, the battery

capacity is OK, if it is dim, the battery is low and should be replaced.

•When the powering module is connected to a phantom power

source, it automatically switches from battery to phantom power

operation, thus conserving the battery.

Phantom power operation (K6 and K6P)

Both the K6 and K6P powering modules can be powered by 12-48V DC

phantom power via the connection cable (phantom powering).

Effect of the bass roll-off filter (B)

Roll-off filter

The bass roll-off filter (B) (see drawing on previous page) effectively rejects

rumble, handling, pop and wind noises, as well as reducing the proximity effect

when used in close miking situations.

Technical data K6 (K6P)

Electrical impedance approx. 200Ω(bal.), approx. 100Ω(unbal.)

Min. terminating impedance 1 kΩ

Sensitivity at 1 kHz 0 dB (K6-CL –18 dB)

Max. output voltage (no load) 2V (corresponds to 6dBV)

Output transformerless, balanced

Phantom power 12 – 48V DC, 2mA

Battery operating time (K6 only) max. 150 hrs

Dimensions in mm 155 x Ø 22 (K6P 112 x Ø 22)

Resultant length in mm* 94 (55)

Weight K6: 45g (without battery)

K6P: 30g

Connector: XLR-3

Supply schedule K6/K6P • Powering module

• MZQ 200 stand adaptor

Supply schedule

K6-C / K6-CL / K6P-C • Powering module only

* Resultant length: this is the figure you need to add to the capsule length to give

the overall length of the complete microphone.

Les corps de micros/alimentation K6 et K6P servent à alimenter les têtes de micro-

phonedusystèmeK6.Ilscomprennentunesortiesymétriquesanstransformateur.

La page ci-jointe montre les combinaisons possibles du système K6/K6P.

Modeles

K6 Corpsdemicro/alimentationpouralimentationfantômeoupiles.Filtre de

graves commutable, interrupteur marche/arrêt avec contrôle de pile.

K6 P Corps de micro/alimentation pour alimentation fantôme. Filtre de

graves commutable, interrupteur marche/arrêt.

... C Variantes sans accessoires.

K6-CL Comme K6, mais avec facteur de transmission plus bas.

Alimentation pile (seulement K6)

• En respectant la polarité indiquée, insérez une pile 1.5 V AA (LR6) dans

le corps d’alimentation et vissez une tête de microphone sur le corps.

• Allumez le microphone et contrôlez le niveau de charge de la pile (la

LED clignote quand le système est sous tension). Si la LED clignote

franchement, la capacité de la pile est suffisante, si la LED est faible,

il faut remplacer la pile.

Si le corps de micro/alimentation est raccordé à une source

fantôme, il commute automatiquement sur alimentation fantôme,

en économisant la pile.

Alimation fantome (K6 et K6P)

Les corps de micros/alimentation K6 et K6P peuvent être alimentés par 12 – 48

V DC via le câble (alimentation fantôme).

Corps de micros/alimentation K6 / K6 P

Effet du filtre des graves (B)

Filtre des graves

Le filtre des graves (B) (voir le schéma sur la page précédente) réduit

effectivement les bruits de pas, de vent et des plosives. Il réduit également l’effet

de proximité en close-miking.

Caracteristiques techniques K6 (K6P)

Impédance électrique approx.200Ω(sym.),approx.100Ω(asym.)

Impédance mini. de charge 1 kΩ

Facteur de transmission à 1 kHz 0 dB (K6-CL –18 dB)

Tension de sortie maxi. (sans charge) 2 V (correspond à 6 dBV)

Sortie sans transformateur, symétrique

Alimentation fantôme 12 – 48V DC, 2 mA

Autonomie (seulement K6) 150 h maxi.

Dimensions en mm 155 x Ø 22 (K6P 112 x Ø 22)

Longueur totale en mm* 94 (55)

Poids K6: 45 g (sans pile) K6P: 30 g

Connecteur XLR-3

Contenu K6/K6P corps de micro/alimentation

pince à fixation rapide MZQ 200

Contenu K6-C/K6-CL/K6P-C uniquementcorpsdemicroalimentation

* Longueur totale: la longueur qu’il faut additionner à la longueur de la tête

du microphone pour avoir la longueur totale du microphone complet.

Adattatore di alimentazione K6 / K6 P

Con gli adattatori di alimentazione K6 e K6P i moduli avvitabili del microfono

del sistema K6 vengono alimentati con corrente e adattati ai successivi

amplificatori. L’adattore di alimentazione svolge anche la funzione di pezzo di

impugnatura. L’acclusa panoramica del sistema informa sulle molteplici

possibilità di combinazione del sistema K6.

Versioni

K6 Adattatore per alimentazione pila e alimentazione virtuale. Filtro bassi

commutabile, interruttore inserimento/disinserimento, LED test pila.

K6 P Adattatore per collegamento ad alimentazione virtuale. Filtro bassi

commutabile, interruttore inserimento/disinserimento.

... C questi adattatori di alimentazione vengono forniti senza accessori

K6-CL Come K6, ma con minore sensibilità (-18 dB)

Esercizio a pila ( K6 )

• Inserire la pila (LR 6, 1,5 V, osservare la polarità!) e avvitare il modulo

del microfono.

• Inserire effetuando il test della pila. Se il LED lampeggia con chiara

luminosità, la potenza della pila è sufficiente Se il LED emette solo

una debole luminiscenza, sostituire immediamente la pila!

Evitare un consumo inutile di corrente - disinserire dopo l’uso.

•Per l’alimentazione virtuale l’esercizio a pila viene disinserito

automaticamente.

Esercizio con alimentazione virtuale ( K6 P )

L’adattatore K6P riceve l’alimentazione per i moduli del microfono attraverso

il cavo di collegamento (alimentazione virtuale).

Filtro suono a propagazione mista

Il filtro dei bassi Bsopprime in modo ottimale i disturbi dovuti alle vibrazioni

meccaniche, al suono a propagazione mista, al fruscio e ai rumori "Pop".

Dati tecnici K6 (k6P)

Impedenza elettrica ca. 200 Ωsim., ca. 100 Ωasim.

Impedenza di collegamento

raccomandata > 1 kΩ

Fattore di tranmissione 0 dB (K6-CL –18 dB)

Max. tensione di uscita a vuoto 2 V (corrisponde a 6 dBV)

Uscita simmetrica senza transformatore

Corrente alimentazione

virtuale K6P 12 - 48 V DC, 2 mA

Tempo di esercizio con una pila max. 150 ore

Dimensioni in mm netto: 94 x Ø 22 (K6P: 55 x Ø 22) *

lordo: 155 x Ø 22 (K6P: 112 x Ø 22)

Peso (senza pila) ca. 45g (K6P: 30g)

Spina XLR-3

Volume fornitura K6/K6P: • Adattatore di alimentazione

• Morsetto stativo MZQ 200

Volume fornitura

K6-C / K6-CL / K6P-C: • Adattatore di alimentazione

* Questamisurava aggiuntaallalunghezza delrispettivomodulodel microfono

per ottenere la lunghezza totale del microfono che ne risulta.

Effetto del filtro bassi B:

Los adaptadores K6 y K6P alimentan los modules micrófono a atornillar del

sistema K6 y los adaptan a los amplificadores siguientes y además sirven como

empuñadura. La vista general del sistema añadida da informaciones detalladas

sobre los multibles posibilidades de combinación.

Modelos

K6 adaptador para alimentación con pila o fantasma, filtro de bajos

conmutable, interruptor, diodo luminoso para verificación de la pila

K6 P adaptador para conexión a una alimentación fantasma, filtro de bajos

conmutable, interruptor.

... C Estos adaptadores de alimentación se suministran sin accesorios

K6-CL Como K6, pero con menor sensibilidad (-18 dB)

Funcionamiento con pila ( K6 )

• Poner la pila (LR 6, 1,5 V, ¡atención a la polaridad!) y atornillar el

modulo micrófono.

• Poner en marcha el micrófono y verificar la pila. Si el diodo luce

claramente, la potencia de la pila está suficiente. ¡Si el diodo luce

débilmente, hay que en seguida cambiar la pila!

Evitar una consomación inútil: apagar el aparato si no es utilizado.

•En caso de una alimentación fantasma el funcionamiento con pila es

interrumpido automáticamente.

Funcionamiento con alimentacion fantasma ( K6 P )

El adaptador K6P alimenta los modulos micrófono a través del cable de

conexión (alimentación fantasma).

Adaptadores de alimentacion K6 / K6 P

Autres manuels pour K 6-P

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Sennheiser Microphone

Sennheiser

Sennheiser MD 417 Manuel utilisateur

Sennheiser

Sennheiser MKE 440 Manuel utilisateur

Sennheiser

Sennheiser K 30 AV Manuel utilisateur

Sennheiser

Sennheiser MKH 80 Manuel utilisateur

Sennheiser

Sennheiser MKE 80 R Manuel utilisateur

Sennheiser

Sennheiser MKH 418 S P48 U Manuel utilisateur

Sennheiser

Sennheiser SDC 8000 D Manuel utilisateur

Sennheiser

Sennheiser SKM 5200 Manuel utilisateur

Sennheiser

Sennheiser ew G4 Series Instructions d'installation

Sennheiser

Sennheiser K6 Manuel utilisateur

Sennheiser

Sennheiser EW 100 G3 Manuel utilisateur

Sennheiser

Sennheiser SKM 5200-II Manuel utilisateur

Sennheiser

Sennheiser Black Fire 4031 Manuel utilisateur

Sennheiser

Sennheiser Evolution E914 Manuel utilisateur

Sennheiser

Sennheiser E 935 - 03-06 Manuel utilisateur

Sennheiser

Sennheiser E 825 S - ANNEXE 787 Manuel utilisateur

Sennheiser

Sennheiser MKH 50 P 48 Manuel utilisateur

Sennheiser

Sennheiser e614 Manuel utilisateur

Sennheiser

Sennheiser E 965 Manuel utilisateur

Sennheiser

Sennheiser MKE 1 Manuel utilisateur

Sennheiser

Sennheiser MKE 40 Manuel utilisateur

Sennheiser

Sennheiser Evolution E 602-II Manuel utilisateur

Sennheiser

Sennheiser evolution wireless series EM 100 Manuel utilisateur

Sennheiser

Sennheiser profipower MD 431 Manuel utilisateur

Manuels Microphone populaires d'autres marques

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manuel utilisateur

DAPAudio

DAPAudio RM-101 Manuel utilisateur

AKG

AKG CHM 21 Manuel utilisateur

Sony

Sony C-48 Manuel utilisateur

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manuel utilisateur

Shure

Shure WH30TQG Manuel utilisateur

auna PRO

auna PRO MIC-900 Manuel utilisateur

AKG

AKG D 3800 Manuel utilisateur

Shure

Shure KSM141 Manuel utilisateur

MAIIN SOUND

MAIIN SOUND IIN style Manuel utilisateur

Earthworks

Earthworks TC25 Manuel utilisateur

Alesis

Alesis MicLink Wireless Manuel utilisateur

DSPPA

DSPPA D6234 Manuel utilisateur

Monacor

Monacor IMG STAGELINE ECM-300B Manuel utilisateur

Ansr Audio

Ansr Audio Scan16 Manuel utilisateur

Shure

Shure MXA710 Series Manuel utilisateur

JLab

JLab GO TALK Manuel utilisateur

Renkforce

Renkforce TY-109 Manuel utilisateur
