seca 257/256

Montageanweisung

Assembly instructions

Notice d'assemblage

Instrucciones de montaje

2 •

17-10-07-658-100a_02-2020S

seca 655/654 + seca 257

seca 655/654 + seca 455 0002 009 + seca 257

seca mBCA 555/554 + seca mBCA 550 0000 009 + seca 257 / seca mBCA 552 + seca mBCA 549 0000 009 + seca 256

seca 257/seca 256,seca 655/654 • 3

3UHFLVLRQIRUKHDOWK

17-10-07-658-100a_02-2020S

seca 655/654

Waage • Scale • Balance • Báscula

seca 257/256

Ultraschalllängenmessstab • Ultrasound measuring rod • Toise de

mesure à ultrasons • Tallímetro por ultrasonidos

1. VERWENDUNGSZWECK • INTENDED USE • DOMAINE D'UTILISATION • USO PREVISTO

seca 655/654 seca 257/seca 256

0123

M20 0102

0123

4 •

17-10-07-658-100a_02-2020S

2. SICHERHEITSHINWEISE • SAFETY PRECAUTIONS • CONSIGNES DE SÉCURITÉ • INDICACIONES DE SEGURIDAD

3. EMPFOHLENER MINDESTABSTAND FÜR MONTAGE • RECOMMENDED MINIMUM SPACE FOR ASSEMBLY

• DISTANCES MINIMALES RECOMMANDÉES POUR LE MONTAGE • DISTANCIA MÍNIMA RECOMENDADA PARA EL

MONTAJE

Assembly

instructions

WARNING!

Risk of injury, malfunction

►Tighten screws as indicated in figures using a torque wrench.

►Check and retighten screw connections at least once every

year.

Instructions

for use

seca 655/654

WARNUNG!

Verletzungsgefahr/Fehlfunktionen

►Schrauben mit Drehmomentschlüssel festziehen wie in den

Abbildungen dargestellt.

►Schraubverbindungen mindestens einmal jährlich prüfen und

festziehen.

AVERTISSEMENT !

Risque de blessure/dysfonctionnement

►Serrer les vis avec une clé dynamométrique comme indiqué sur les

illustrations.

►Vérifier et resserrer les raccords vissés au moins une fois par an.

¡ADVERTENCIA!

Peligro de lesiones / Mal funcionamiento

►Apretar los tornillos con una llave dinamométrica como se muestra

en la figura.

►Comprobar y apretar las uniones roscadas al menos una vez al

año.

min. 3 m

2.5 m

min. 2.5 m

seca 257/seca 256,seca 655/654 • 5

3UHFLVLRQIRUKHDOWK

17-10-07-658-100a_02-2020S

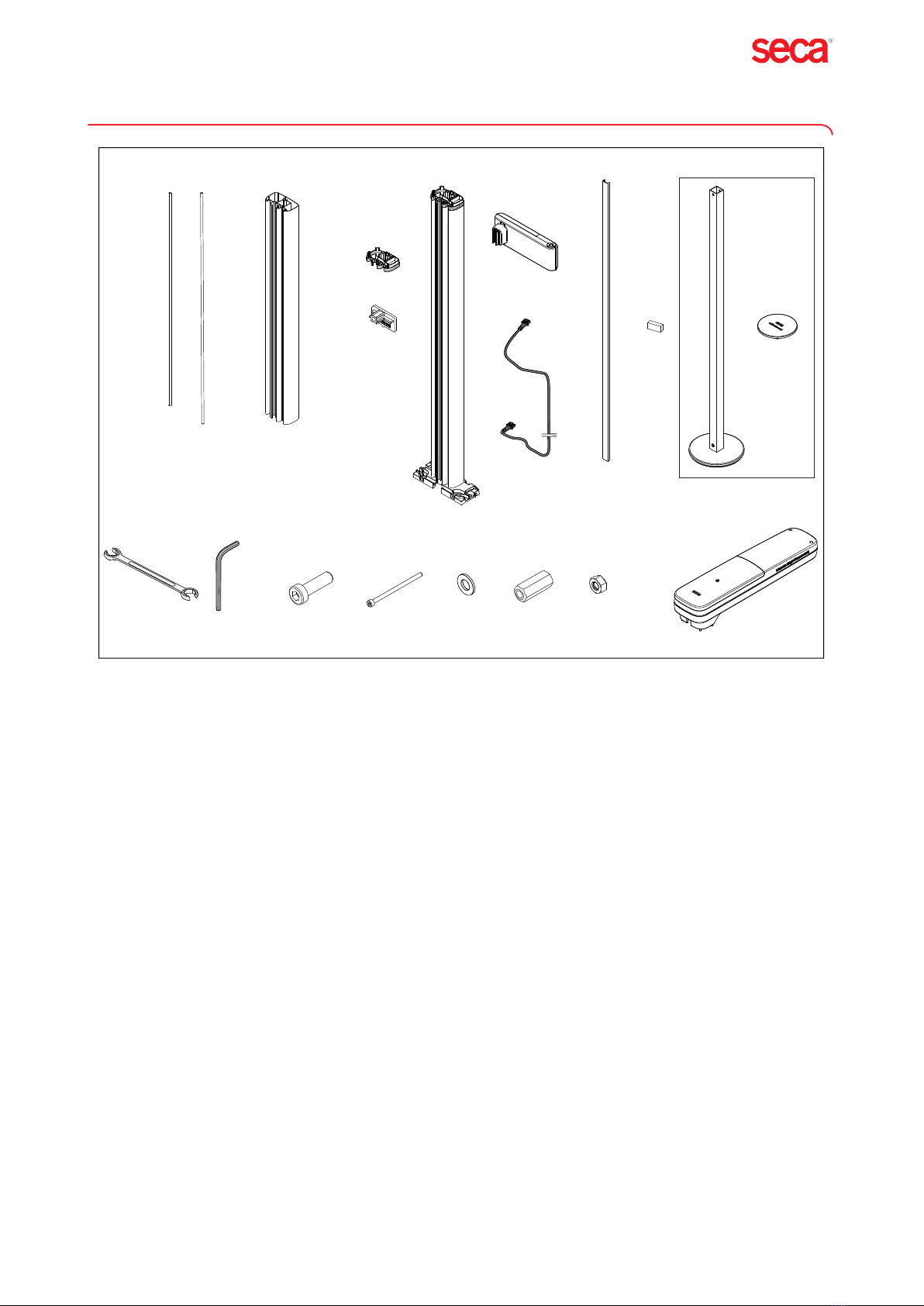

4. seca 257/seca 256 – LIEFERUMFANG • SCOPE OF DELIVERY • ÉLÉMENTS LIVRÉS • VOLUMEN DE SUMINISTRO

M6x2010 mm

4x1x 1x 2x

2x1x 1x

3 x

5 x

1x2x

M66.4 mmM4x70 M65 mm (1x)

3 mm (1x)

2 mm (1x)

2.7 m 0.86 m

0.72 m

0.67 m

6 •

17-10-07-658-100a_02-2020S

5. ABDECKUNG DES SÄULENANSCHLUSSES ENTFERNEN • REMOVING COLUMN SOCKET COVER • RETIRER LE

CACHE DE LA SURFACE D'ASSEMBLAGE DE LA COLONNE • SACAR LA CUBIERTA DE UNIÓN DE LA COLUMNA

6. UNTERES SÄULENSEGMENT MONTIEREN • MOUNTING BOTTOM COLUMN SEGMENT • MONTER LE SEGMENT

INFÉRIEUR DE LA COLONNE • MONTAR EL SEGMENTO INFERIOR DE LA COLUMNA

M5x8

seca

655/654

4 mm

5 mm M6x20

10 Nm

seca 257/seca 256,seca 655/654 • 7

3UHFLVLRQIRUKHDOWK

17-10-07-658-100a_02-2020S

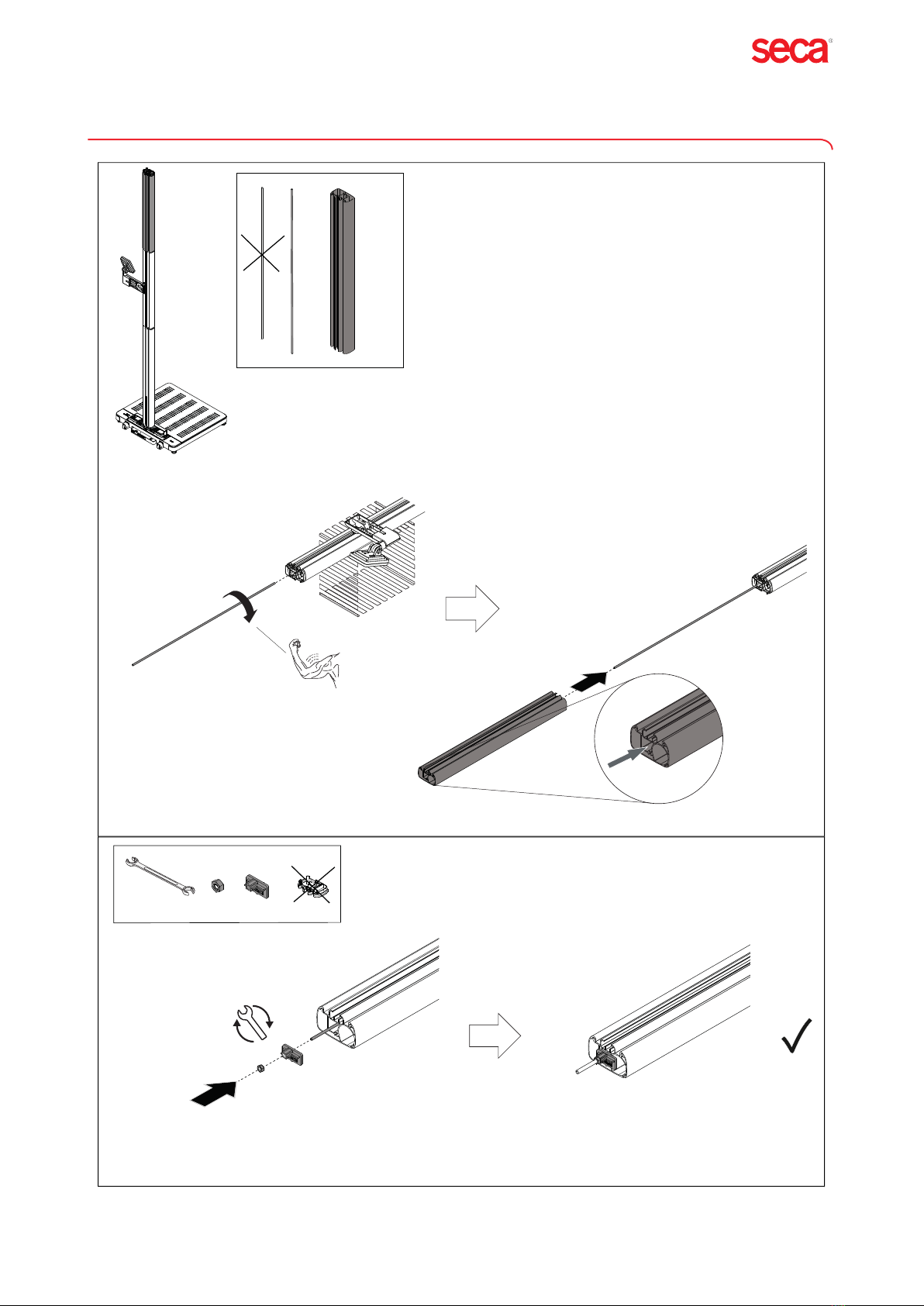

7. MITTLERES SÄULENSEGMENT MONTIEREN • MOUNTING CENTER COLUMN SEGMENT • MONTER LE SEGMENT

INTERMÉDIAIRE DE LA COLONNE • MONTAR EL SEGMENTO MEDIO DE LA COLUMNA

0.72 m

0.67 m

1x 1x1x

6.4 mm

10 mm

3 Nm

8 •

17-10-07-658-100a_02-2020S

8. MULTIFUNKTIONSDISPLAY MONTIEREN • MOUNTING MULTIFUNCTIONAL DISPLAY • MONTER L'ÉCRAN MULTI-

FONCTIONS • MONTAR EL VISOR MULTIFUNCIONAL

seca

655/654

3 mm M4x70

Option A

Opción A

Option B

Opción B

2 Nm

5 mm

8 Nm

seca 257/seca 256,seca 655/654 • 9

3UHFLVLRQIRUKHDOWK

17-10-07-658-100a_02-2020S

9. OBERES SÄULENSEGMENT MONTIEREN • MOUNTING TOP COLUMN SEGMENT • MONTER LE SEGMENT

SUPÉRIEUR DE LA COLONNE • MONTAR EL SEGMENTO SUPERIOR DE LA COLUMNA

0.72 m

0.67 m

1x 1x

10 mm

3 Nm

10 •

17-10-07-658-100a_02-2020S

10. ULTRASCHALLMESSKOPF VORBEREITEN • PREPARING ULTRASOUND MEASURING HEAD • PRÉPARER LA TÊTE DE

MESURE PAR ULTRASONS • PREPARAR EL CABEZAL DE MEDICIÓN ULTRASÓNICO

11. ULTRASCHALLMESSKOPF MONTIEREN • MOUNTING ULTRASOUND MEASURING HEAD • MONTER LA TÊTE DE

MESURE PAR ULTRASONS • MONTAR EL CABEZAL DE MEDICIÓN ULTRASÓNICO

2 mm

1x1x

6.4 mm

10 mm

3 Nm
