Scotsman Eclipse Series Guide d'installation

Technical Training

Technical Training

30 Inch Wide Eclipse

Modular Cubers

•Ice Making Head

– CME1386

– CME1686

•Compressor Package

– CP1316

– CP2086

•Condenser

– ERC1086

– ERC2086

Eclipse 1300

Eclipse 1300 -

-2000

2000

The Eclipse System

The Eclipse System

•The remote system is made up of three parts:

– Ice Making Section or Head Unit - 115 volt

– Compressor Package - 208-230 volt

– AC Condenser - 208-230 volt

•Flexible Modular System

– CME1386 or CME1686 can connect to CP1316

– ERC1086 can be used on 1000, 1300 or 1600 systems

– All are R-404A systems

Ice Making Section

Ice Making Section

•30” Wide Head Units

•CME1386 or

CME1686 or

CME2086

– Remote Low Side

–CM

3technology

•Water and Control

Systems

•Rotomolded freezing

compartment

Ice Making Section

Ice Making Section

•Refrigerant

Line

Connections

– Vapor

– Liquid

–Suction

Vapor

Liquid

Suction

Ice Making Section

Ice Making Section

•Ice making

compartment

•Five or Six

evaporators

– CME1386 has 5

– CME1686 and

CME2086 have 6

Vapor Inlet Valve

Vapor Inlet Valve

•Purpose: Opens

during harvest to

allow vapor to enter

the evaporators

•24 volt coil

One TXV

One TXV

•Single externally

equalized valve

– Meters refrigerant

through a

distributor

TXV

Water Pump

Water Pump

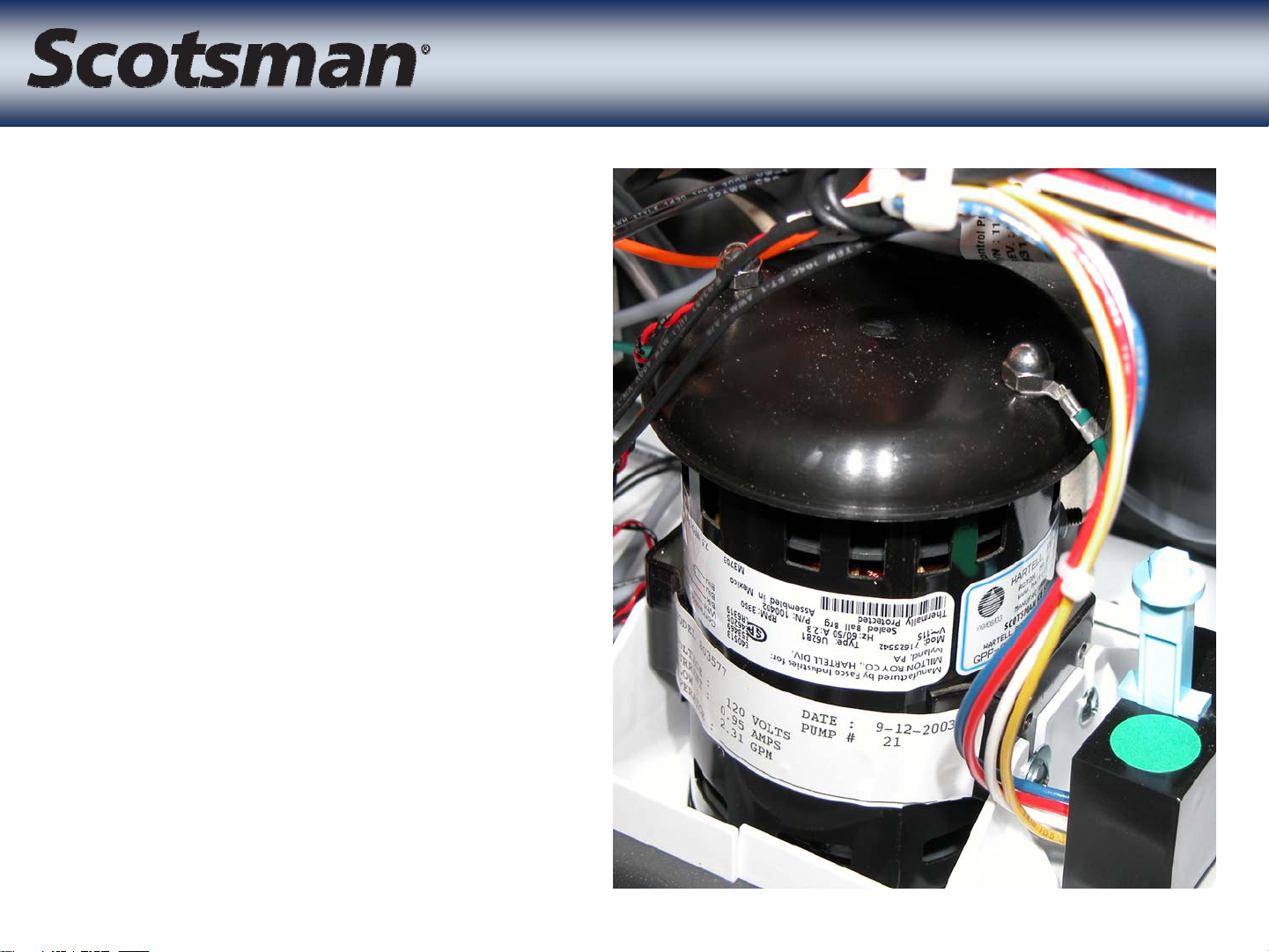

•115 volt pump

•Same for all three

•Pedestal type

•Pump motor

separated from

reservoir

– Keeps motor drier

– Motor cap keeps

condensation off

motor

Controller

Controller

•AutoIQplus

•Uses sensors for

– ice harvest,

– bin full indications

– water reservoir

temperature

– water level

•Controls freeze and

harvest cycles

™
