Schulthess ProLine D200 Manuel utilisateur

Professioneller Wäschetrockner

Sèche-linge professionnel

Asciugatrice professionale

Professional dryer

Aufstellanleitung

Notice d’installation

Istruzioni per l’installazione

Installation instruction

proLine

D200 | D325

DE 3

Inhalt / Sommaire / Indice / Content

DEUTSCH

Sicherheit und Schutzmassnahmen ................5

Gerät aufstellen.................................6

Gerät ausrichten ................................7

Frischluft-Anschluss (Option) .....................8

Abluftleitung ...................................8

Elektrischer Anschluss ..........................10

Beschrieb zu Installationsplan....................13

FRANÇAIS

Sécurité et mesures de protection ................15

Installer l’appareil ..............................16

Alignement de l’appareil.........................17

Raccord d’air frais (en option)....................18

Conduite d’évacuation de l’air ....................18

Raccordement électrique ........................20

A décrit au plan d’installation ....................23

ITALIANO

Sicurezza e misure preventive ....................25

Installazione dell’apparecchio ....................26

Livellamento dell’apparecchio ....................27

Attacco del tubo dell’aria fresca (opzionale) ........28

Tubazione per lo scarico dell’aria-vapore ...........28

Collegamento elettrico ..........................30

Descrizione del piano d’installazione ..............33

ENGLISH

Safety and safety measures .....................35

Installing the appliance..........................36

Aligning the appliance...........................37

Fresh air connection (Option) ....................38

Exhaust air duct ...............................38

Electrical connection ...........................40

Description to accompany the installation plan .....43

Symbole

Vor Gebrauch des Gerätes die Anleitungen

lesen

Warnhinweise sind mit einem Warndreieck

gekennzeichnet.

Es wird angegeben, wie die Gefahr vermieden

werden kann.

Signalwörter kennzeichnen die Schwere der

Gefahr,

die auftritt, wenn sie nicht vermieden

wird.

Warnung

bedeutet, dass Personenschäden, unter

Umständen auch lebensgefährliche Verletzungen

auftreten können.

Achtung

bedeutet, dass Sachschäden auftreten können.

DEUTSCH

DE 5

Sicherheit und Schutzmassnahmen

Die beiliegenden Anleitungen enthalten wich-

tige Informationen zu Installation, Gebrauch

und Sicherheit des Wäschetrockners.

►

Bewahren Sie sie für Mitbenutzer oder

Nachbesitzer sorgfältig auf.

►

Beachten Sie beim Aufstellen und Anschlies-

sen des Gerätes die folgenden Sicherheits-

hinweise, Warnungen, allgemeinen Hinweise

wie auch eventuelle besondere Vorschriften

des zuständigen Wasser- und Elektrizitäts-

werkes.

Der Wäschetrockner darf nur durch den

Kundenservice des Herstellers oder einen

autorisierten Fachhändler aufgestellt und in

Betrieb genommen werden.

►

Überprüfen Sie die Maschine auf Transport-

schäden. Schliessen Sie ein Gerät mit sicht-

baren Schäden nicht an.

Der Wäschetrockner hat ein hohes Gewicht.

►

Achten Sie bei Transport und Installation des

Gerätes (Entladen, Verrücken usw.) darauf,

dass dieses nicht herunterfällt oder kippt.

►

Setzen Sie das Gerät niemals auf der Palette

in Betrieb.

Beim Anheben des Wäschetrockners an vor-

stehenden Bauteilen (z.B. Einfülltür, Deck-

platte) können diese abbrechen.

►

Heben Sie das Gerät nicht an vorstehenden

Bauteilen an!

Nach dem Aufstellen und Anschliessen des

Geräts müssen alle Teile der Aussenverklei-

dung wieder montiert sein, damit kein Zugriff

zu stromführenden oder sich drehenden

Maschinenteilen besteht.

Bei unsachgemässem Verlegen von Schläu-

chen und Netzleitungen besteht Stolper-

und Verletzungsgefahr.

►

Verlegen Sie Schläuche und Kabel so, dass

man nicht darüber stolpert.

Das Gerät darf nicht auf einer Höhe von mehr

als 2000m über Meer betrieben werden.

Beim Betreiben des Trockners im Freien

besteht Kurzschluss- bzw. Brandgefahr.

►

Stellen Sie das Gerät nicht im Freien auf.

►

Achten Sie darauf, dass am Aufstellort eine

minimale Temperatur von 5°C nicht unter-

schritten wird. Bei tieferen Temperaturen

kann die Störungsmeldung «Fehler F–11»

angezeigt werden.

Kinder können sich beim Spielen in Verpa-

ckungen/Folien und Verpackungsteile ein-

wickeln oder sich diese über den Kopf ziehen

und ersticken.

►

Halten Sie Verpackungsmaterial von Kindern

fern.

►

Entsorgen Sie das Verpackungsmaterial

ordnungsgemäss.

Das Gerät darf nicht aufgestellt werden hinter

einer verschliessbaren Tür, einer Schiebetür

oder einer Tür mit einem Scharnier, welches

dem Scharnier des Trockners so gegen-

überliegt, dass ein vollständiges Öffnen der

Einfülltür des Trockners eingeschränkt ist.

►

Die Belüftungsöffnungen im Gehäuseboden

dürfen nicht durch Teppichboden verstopft

werden.

►

Die Betriebstemperatur des Gerätes beträgt

5 bis 35°C.

Am Aufstellort und in den benachbarten

Räumen dürfen keine Gasheizungen oder

Gas-Durchlauferhitzer, keine Kohleöfen mit

Kaminanschluss und keine offenen Kamine

betrieben werden. Andernfalls kann ein

Unterdruck entstehen und zum Rücksaugen

von Abgasen führen.

►

Das Anschliessen der Abluftleitung an ein

Kamin, an welches Gas- oder Kohleöfen, Gas-

oder Kohleherde oder Gas-Raumheizungen

angeschlossen sind, ist nicht gestattet.

►

Verwenden Sie das Gerät nicht in Räumen,

in welchen sich entzündbare oder explosive

Gase oder Dämpfe befinden.

Gerät aufstellen

Hinweis

Kleine geschlossene Räume ohne Be- und Ent-

lüftungsmöglichkeit sind nicht geeignet als Aufstel-

lort.

Der Trockner arbeitet nach dem Abluftprinzip. Die

beim Trocknen der Wäsche entstehende feuchtwarme

Luft tritt durch Abluftöffnungen aus.

►

Führen Sie die Abluft über eine Abluftleitung in einen

Lüftungsschacht oder ins Freie (siehe Abluftleitung

installieren).

Bei ungenügender Zufuhr von frischer Kühlluft saugt

der Trockner die ausgeblasene, feuchtwarme Luft

wieder an. Dies kann zu verlängerten Trocknungszeiten

und erhöhtem Energieverbrauch führen.

►

Achten Sie darauf, dass der Trockner in einem gut

belüfteten Raum installiert wird, damit keine Gase

von Geräten, die andere Brennstoffe verbrennen

(einschliesslich offener Feuer) in den Raum zurück-

fliessen, während der Trockner betrieben wird.

►

Sorgen Sie für ausreichende Raumbelüftung während

des Trocknens, z.B. durch Öffnen von Fenstern oder

Türen oder durch unverschliessbare Belüftungsöff-

nungen in Wänden oder Türen.

Wird der Trockner ohne Anschluss einer Abluftleitung

betrieben, können durch die Luftfeuchtigkeit langfris-

tig Wände beschädigt werden.

Die Abluftöffnung des Geräts darf nicht verdeckt

sein.

►

Sorgen Sie für ca. 1m freien Raum zur Abluftöffnung.

Gerät von der Palette nehmen

Die Maschine wird auf einer genormten, für den

Transport mit einem Gabelstapler geeigneten Palette

geliefert.

►

Heben Sie die Maschine mit einem Stemmeisen seit-

lich an und schieben Sie ein Rohr unter.

►

Rollen Sie die Maschine mit Hilfe des Rohrs von der

Palette.

Gerät an Aufstellort transportieren

Um den Trockner an den Aufstellort zu bringen, kann

er mit einem Hubwagen unterfahren werden. Das

Einbringen durch Türen mit einer Breite von 80cm ist

problemlos möglich.

Achtung

Entfernen Sie unbedingt die Frontabdeckung un-

terhalb der Filterschublade vor dem Transport, um

Schäden am Gerät zu vermeiden.

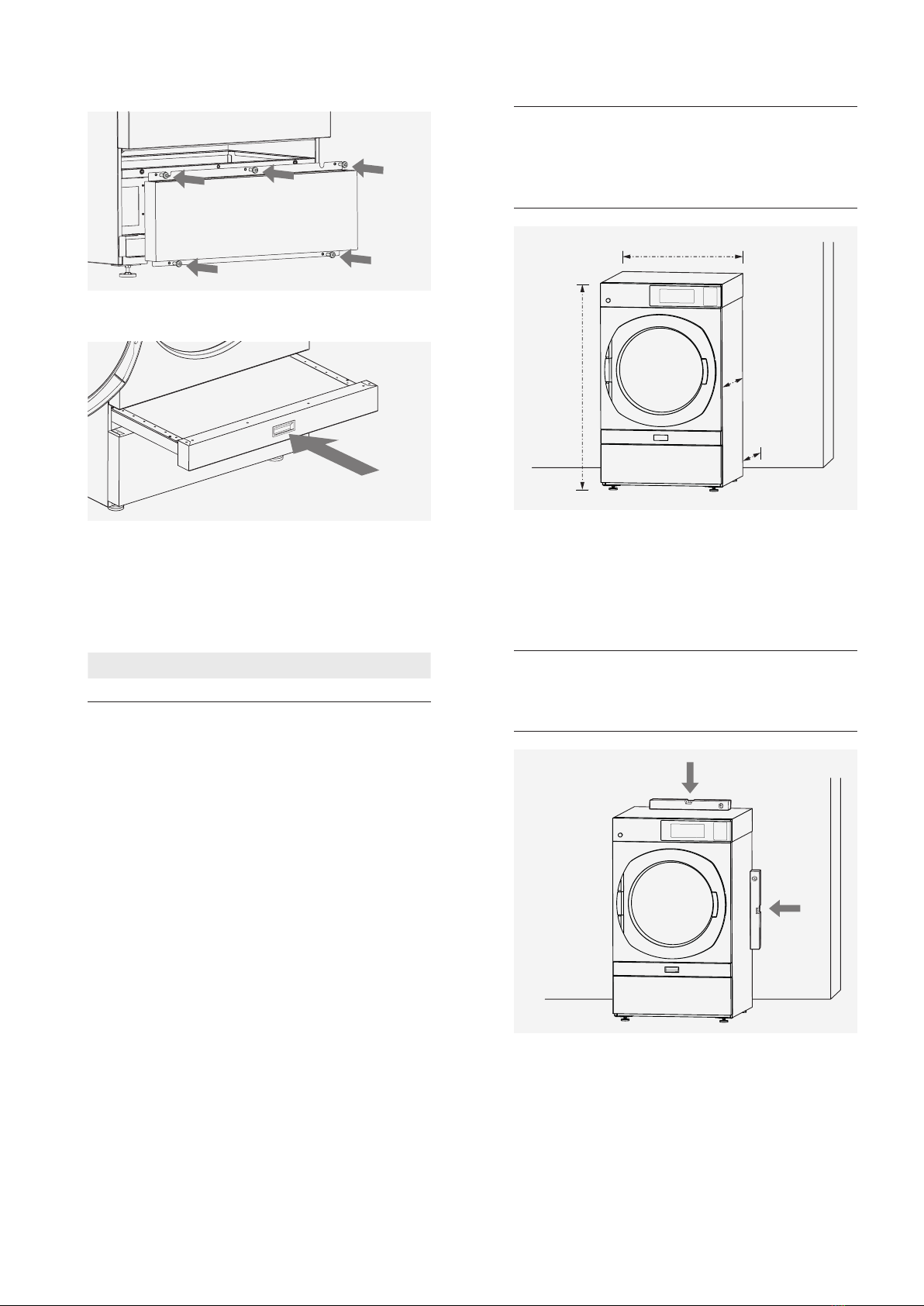

Trockner für Transport vorbereiten

►

Ziehen Sie die Filterschublade bis zum Anschlag

heraus.

►

Heben Sie die Schublade leicht an und entnehmen Sie

sie.

5 x

►

Lösen Sie die fünf Schrauben der Frontabdeckung.

►

Entfernen Sie die Frontabdeckung.

Das Gerät kann nun verschoben werden.

DE 7

Frontabdeckung und Schublade wieder

einsetzen

►

Schrauben Sie die Frontabdeckung nach dem Trans-

port wieder fest.

►

Setzen Sie die Filterschublade wieder ein.

Aufstellfläche

Maximale Bodenbelastung (ohne Sockel) im Betriebs-

zustand:

D 200 D 325

2125 N 2650 N

Um die Standsicherheit des Gerätes zu gewährleisten,

muss die Aufstellfläche fest, eben und trocken sein.

Weiche Bodenbeläge, z.B. Teppichböden oder Beläge

mit Schaumstoffrücken, sind als Untergrund nicht

geeignet.

►

Halten Sie die Umgebung des Gerätes frei von Staub

und Flusen.

Gerätemasse beachten

Hinweis

Das Gerät kann mit seiner Rückseite gegen eine Wand

gestellt werden. Der Mindestabstand zwischen dem

Gerät und einer Wand beträgt 50cm.

79cm

135cm

>50cm

90cm (D 200)

120cm (D 325)

►

Beachten Sie die Gerätemasse und den Platzbedarf

für den Anschluss einer Abluftleitung.

Gerät ausrichten

Hinweis

Das Gerät muss lotrecht mit allen vier Füssen fest auf

dem Boden stehen und darf nicht wackeln.

►

Entfernen Sie auf keinen Fall die Schraubfüsse.

►

Richten Sie den Trockner mit Hilfe einer Wasserwaage

nach allen Seiten aus.

►

Lösen Sie die Kontermuttern der Gerätefüsse mit

einem Schraubenschlüssel.

►

Korrigieren Sie die Höhe der Gerätefüsse.

►

Schrauben Sie die Kontermuttern wieder nach oben.

Halten Sie die Gerätefüsse dabei fest, um zu verhin-

dern, dass sich die Höhe verstellt.

Frischluft-Anschluss (Option)

Beim Frischluftanschluss (mit Überströmöffnung)

lässt sich eine Frischluftzuleitung mit einem Durch-

messer von 160mm oder 200mm anschliessen.

Die Zufuhr von Frischluft zum Gerät muss folgende

Bedingungen erfüllen:

Luftdruck am Zuluftstutzen

►

Maximal 0Pa (kein Überdruck)

►

Minimal –20Pa (Unterdruck)

Abluftleitung

Als Abluftleitung können verschiedene handelsübliche

Produkte verwendet werden:

•Kunststoffrohre

•Flexible Kanäle / flexible Rohre

•Blechkanäle / Blechrohre, verzinkt

•Verbindungs-/ Übergangs-/ Umlenkstücke für Flach-

kanal- oder Rohrsystem

•Mauerkästen zur Entlüftung ins Freie oder in einen

Lüftungsschacht.

Hinweis

Die verwendeten Materialien müssen feuchtigkeits-

und wärmebeständig sein (bis 80°C).

Druckverlust

Beschaffenheit und Länge der Abluftleitung können

den Durchfluss der Abluft erschweren, insbesondere

bei Kniestücken oder Rohrbögen mit engem Radius.

►

Achten Sie darauf, den Luftdurchsatz möglichst we-

nig zu behindern und den Druckverlust (Widerstand)

minimal zu halten.

Durch Reibung an der Innenseite der Rohre wird die

Luft je nach verwendetem Material mehr oder weniger

stark behindert.

►

Verwenden Sie Rohre mit glatter Innenfläche und

grossem Innendurchmesser

►

Achten Sie auf eine möglichst kurze Gesamtlänge.

Rohrbögen oder -krümmer, Kniestücke sowie Mauer-

kästen mit Gitter oder Rückstauklappen erhöhen den

Widerstand zusätzlich.

Hinweis

Durch Beachten der folgenden Punkte erzielen Sie

eine optimale Leistung der Abluftleitung:

•grosser Innendurchmesser

•kurze Gesamtlänge

•Rohrbögen/Kniestücke vermeiden

Druckverlust berechnen

►

Berechnen Sie den Druckverlust anhand der entspre-

chenden Werte für Ihren Gerätetyp.

Hinweis

Um den minimal erforderlichen Luftdurchsatz zu ge-

währleisten, darf der gesamte Druckverlust den Wert

von 200Pa nicht überschreiten.

DE 9

Gewelltes Rohr

Kann der Trockner nicht an eine fest installierte

Abluftleitung angeschlossen werden, besteht die

Möglichkeit, die Abluft über ein gewelltes Rohr abzu-

führen.

Abluftleitung installieren

Je nach baulicher Situation kann die Abluft auf unter-

schiedliche Weise nach aussen geführt werden:

•über einen Mauerkasten ins Freie

•durch ein Fenster ins Freie

•über einen Mauerkasten in ein Kamin oder einen

Lüftungsschacht

Abluft durch ein Fenster ins Freie führen

Befindet sich ein Fenster im Raum, kann die Abluft

über die Abluftleitung direkt durch das geöffnete

Fenster ins Freie geleitet werden.

►

Verlegen Sie die Abluftleitung so, dass die ausgebla-

sene, feuchtwarme Luft nicht wieder angesaugt

werden kann.

►

Achten Sie darauf, dass kein zusätzlicher Gegendruck

(z.B. durch direkten Windeinfall) auf die ausströmende

Abluft entstehen kann.

Abluft über einen Mauerkasten in ein Kamin

oder einen Lüftungsschacht führen

Soll die Abluftleitung an einen feuchtigkeitsisolier-

ten Lüftungsschacht angeschlossen werden, ist der

zuständige Kaminfeger zu verständigen bzw. die

Genehmigung der örtlichen Baubehörde oder des

Hauseigentümers einzuholen.

►

Lassen Sie sich den gefahrlosen Betrieb in jedem Fall

von Ihrem Kaminfeger bestätigen.

Gesamten Druckverlust berechnen

D 200

Beladung 11kg

Maximaler Volumenstrom 480m3 /h

Maximaler Leitungswiderstand, bauseitig 200Pa

Abluftanschluss, Durchmesser 160 mm (Option) 200 mm

Gerade, glatte Rohre

Druckverlust pro Meter 4 Pa 2 Pa

Gebogene Rohre, glatt (rm = 1,5 d)

30°-Bogen 2 Pa 2 Pa

45°-Bogen 4 Pa 2 Pa

60°-Bogen 5 Pa 2 Pa

90°-Bogen 6 Pa 3 Pa

Gebogene Rohre, Segmentausführung (rm = 1,5 d)

30°-Bogen 4 Pa 2 Pa

45°-Bogen 6 Pa 3 Pa

60°-Bogen 7 Pa 3 Pa

90°-Bogen 9 Pa 4 Pa

Flexible Rohre

Gerade Rohre (Alu), Druckverlust pro Meter 9 Pa 3 Pa

90°-Radius (Alu/ rm =1,5 d) 20Pa 6 Pa

Aussenluftgitter

Aussenluftgitter aus Stahl 70Pa 30Pa

Warnung

Werden im Aufstellraum oder in benachbarten

Räumen zusätzliche Geräte wie Gasheizungen, Gas-

Durchlauferhitzer, Kohleöfen mit Kaminanschluss

oder offene Kamine betrieben, kann Unterdruck ent-

stehen und ein Rücksaugen von Abgasen bewirken.

►

Führen Sie die Abluftleitung nicht in ein Kamin, an

welches Geräte wie Gas- oder Kohleöfen oder -herde

oder Gas-Raumheizungen angeschlossen sind.

Ablaufmöglichkeit für Kondenswasser

Es empfiehlt sich, an der tiefsten Stelle der Abluft-

leitung einen «Kondenswassersammler » (im Fach-

handel erhältlich) oder ein Ablaufloch von ca. 3mm

Durchmesser anzubringen.

Elektrischer Anschluss

Hinweis

Der Anschluss an die Stromversorgung muss durch

eine Fachperson ausgeführt werden.

Bei der ersten Inbetriebnahme der Maschine sind die

Einstellungen Datum und Uhrzeit zu kontrollieren

und falls nötig richtig zu stellen (siehe Einstellun-

gen / Menu Einstellungen in der Bedienungsan-

leitung).

Elektrischen Anschluss nach den Vorschriften und

Bestimmungen der örtlichen Elektrizitätsbehörde und

des Elektrizitätswerks erstellen.

Das Gerät ist zugelassen für festen Anschluss, allpolig

abschaltbar über einen Hauptschalter.

Der Schutzleiter ist so anzuschliessen, dass im Fall

einer übermässigen Zugbelastung der Anschluss-

leitung zuerst alle aktiven (stromführenden) Leiter

getrennt werden, bevor der Schutzleiter reissen kann.

Sind am Aufstellort Fehlerstrom-Schutzschalter zur

Erhöhung der Sicherheit vorgeschrieben oder emp-

fohlen, muss der Auslösestrom 30mA betragen.

►

Verwenden Sie einen Fehlerstrom-Schutzschalter mit

-Zeichen.

Der Motor ist gegen Überlastung gesichert.

Der Hauptschalter ist abschliessbar in Position AUS.

Netzleitung

Das Gerät wird ohne Netzleitung geliefert, zum An-

schliessen an 3-Phasen-Wechselstrom mit Neutral-

leiter (400V 3N~).

Warnung

Verletzungsgefahr durch Strom führende

oder sich drehende Maschinenteile

►

Stellen Sie sicher, dass alle demontierten

Gehäuseteile nach dem Aufstellen und Anschliessen

des Geräts wieder befestigt werden.

Gefahr von Stromschlag oder Brand

►

Verwenden Sie keine Verlängerungskabel, Mehrfach-

kupplungen oder steckbaren, mobilen Zeitschaltuh-

ren.

►

Der Wäschetrockner darf nicht über eine externe

Schaltvorrichtung angeschlossen werden, welche

das Gerät regelmässig ein- und ausschaltet (z.B.

Zeitschaltuhr).

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Schulthess Séchoir

Schulthess

Schulthess WT14 MFH K Manuel utilisateur

Schulthess

Schulthess WT 14 EFH W2 Manuel utilisateur

Schulthess

Schulthess WT14 EFH K Manuel utilisateur

Schulthess

Schulthess Spirit topLine Manuel technique

Schulthess

Schulthess Fust Novomatic TK 6096 Manuel technique

Schulthess

Schulthess WT14 Mode d'emploi

Schulthess

Schulthess TRI 9250 Manuel utilisateur

Schulthess

Schulthess Spirit 640 Manuel utilisateur

Schulthess

Schulthess WT 14 MFH W Manuel utilisateur

Schulthess

Schulthess Spirit topLine 810 Manuel utilisateur

Schulthess

Schulthess Spirit topLine TW 8340 Manuel utilisateur

Schulthess

Schulthess Spirit topLine TC 8230 Manuel technique

Schulthess

Schulthess Spirit TopLine TC 6697 Manuel technique

Schulthess

Schulthess Spirit Eco TW 4740 Manuel utilisateur

Schulthess

Schulthess TW 7000 Manuel technique

Schulthess

Schulthess TRI 9550 Manuel utilisateur

Schulthess

Schulthess TRI 9250 Manuel utilisateur

Schulthess

Schulthess topLine pro TA 9340 Manuel utilisateur

Schulthess

Schulthess Spirit topLine TW 8410 Manuel technique

Schulthess

Schulthess Spirit TopLine TC 8330 Manuel utilisateur

Schulthess

Schulthess Spirit eMotion TW 7335i Manuel technique

Schulthess

Schulthess Spirit 620 Mode d'emploi

Schulthess

Schulthess starLine 7730 Manuel utilisateur

Schulthess

Schulthess Spirit 610 Manuel utilisateur

Manuels Séchoir populaires d'autres marques

Bosch

Bosch WTA79200GB Manuel utilisateur

Amana

Amana W10233410A Manuel utilisateur

Miele

Miele TWH 780 WP Manuel utilisateur

Asko

Asko T760 Manuel utilisateur

Alliance Laundry Systems

Alliance Laundry Systems 25 Series Manuel utilisateur

Bosch

Bosch Logixx 10 WTB76556GB Fiche technique

STIEBEL ELTRON

STIEBEL ELTRON Ultronic S Mode d’emploi

Electrolux

Electrolux EW2H328R2 Manuel utilisateur

Beko

Beko DS8433RX1M Manuel utilisateur

Dawlance

Dawlance Spinner DS 6000 C Manuel utilisateur

Electrolux

Electrolux TP5080TW Manuel utilisateur

AEG

AEG TR838P4OB Manuel utilisateur

Indesit

Indesit IDV 75 Manuel utilisateur

Infiniton

Infiniton SD-DG85C Manuel utilisateur

BOMANN

BOMANN WT 5019 Manuel utilisateur

Alliance Laundry Systems

Alliance Laundry Systems TMB795C Manuel utilisateur

Asko

Asko T793C Manuel utilisateur

Kenmore

Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer Manuel utilisateur

Schulthess proLine D200 Manuel utilisateur

Manuels Séchoir populaires d'autres marques
