Schuller ENZO Manuel utilisateur
1
ENZO
VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
196536D
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 9
Para ver la ficha técnica de producto completa, puede usar el si
g
uiente códi
g
o QR:
Para cualquier duda técnica pongase en contacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email [email protected] o en nuestro teléfono 961 601 051 Ext. 229 Rev.07.23
2

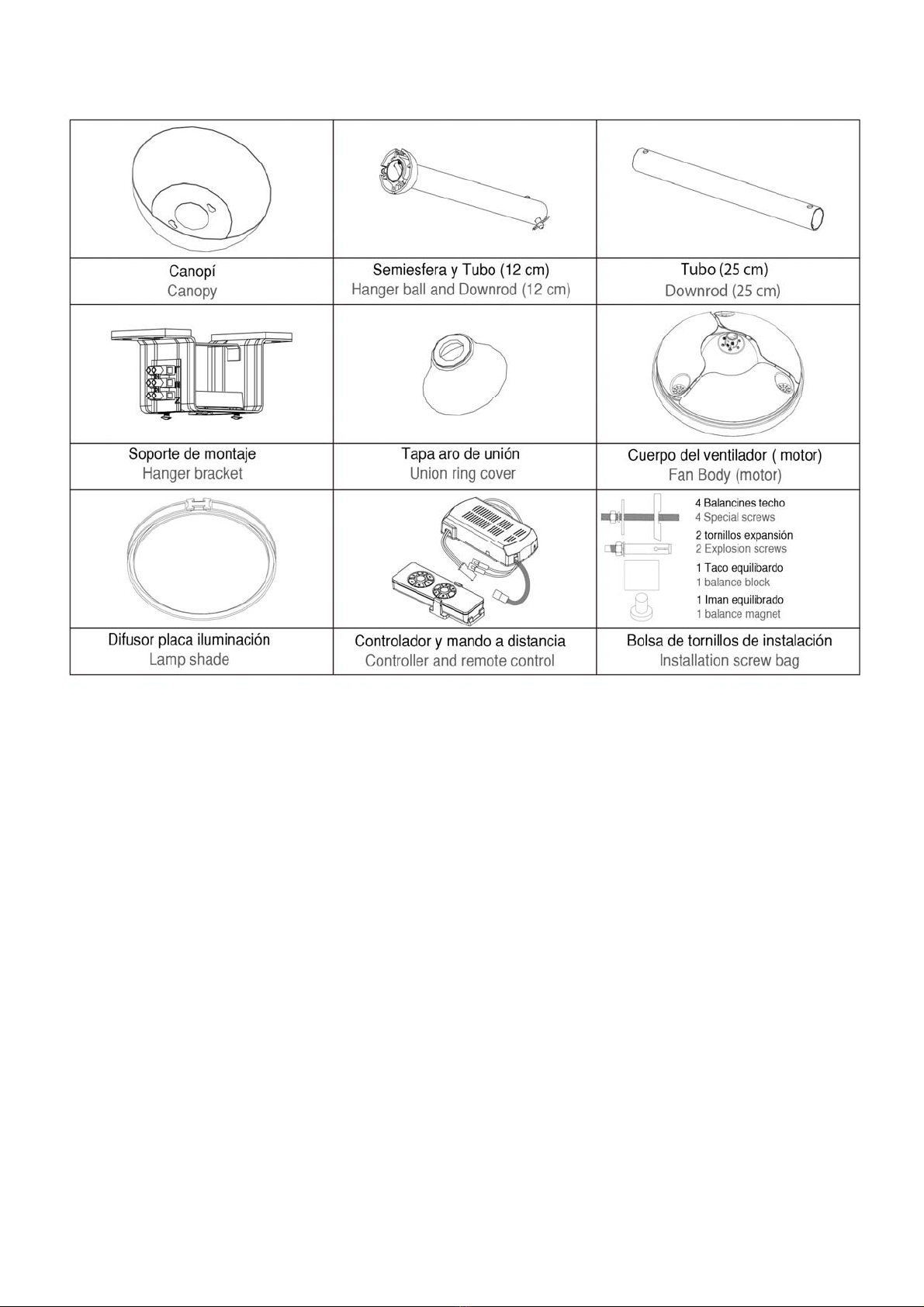

LISTA DE COMPONENTES INCLUIDOS.
Abra con cuidado el embalaje. saque las piezas y colóquelas sobre una alfombra o sobre alguna
superficie blanda para no dañar el acabado.
Nota: Verifique el listado de piezas para asegurarse de que se hayan incluido todas las piezas antes
de comenzar la instalación.
RECOMENDACIONES DE SEGURIDAD.
- Lea este manual detenidamente antes de comenzar la instalación y guárdelo para consultas
posteriores.
- Para evitar una posible descarga eléctrica, antes de instalar su ventilador, desconecte la corriente
eléctrica.
-Todo el cableado debe estar de acuerdo con las normas eléctricas nacionales y locales.
- Para reducir el riesgo de lesiones personales, no doble ni cambie la posición de las aspas. Nunca
inserte objetos extraños entre las aspas giratorias del ventilador.
- Para reducir el riesgo de incendio, descarga eléctrica o daños en el motor, no utilice reguladores de
intensidad de pared con este ventilador. Utilice únicamente el regulador de velocidad del mando a
distancia.
- NOTA: Las instrucciones y precauciones de seguridad incluidas en el manual no pretenden cubrir
todas las posibles circunstancias o situaciones. Debe entenderse que el sentido común y la precaución
son factores esenciales en la instalación y operación de este ventilador
3
GUÍA DE INSTALACIÓN
1. PREPARACIÓN DE LA INSTALACIÓN.
Para evitar lesiones personales y daños, asegúrese de que la posición de suspensión permita al
menos 2,1 metros entre el piso y las aspas y que haya al menos 76 cm de distancia horizontal entre el
ventilador y cualquier pared u otra obstrucción (Fig.1)
Asegúrese de que el techo pueda soportar el peso del ventilador.
2. INSTALACIÓN DEL SOPORTE DE MONTAJE:
A.INSTALACIÓN EN TECHO DE MADERA O YESO (Fig.2)
4
B.INSTALACIÓN EN TECHO DE HORMIGÓN. (Fig.3)
MONTAJE DE LOS COMPONENTES DEL VENTILADOR:
A. Elegir la altura del ventilador
Se incluyen dos tubos (corto de 12 cm y largo de 25 cm). El tubo corto ya estará pre-ensamblado en
la semiesfera anti-balanceo. Esto le da una altura total de 39 cm al ventilador una vez montado.
Si desea que el ventilador cuelgue más (52 cm), debe reemplazar el tubo corto por el largo.
Para hacer esto, deberá quitar la semiesfera anti-balanceo, junto con los tornillos de montaje y los
pasadores de el tubo corto y colocarlos en la misma posición en la tubo largo.
B. Conexión del tubo al cuerpo del ventilador (motor) (Fig.4)
- Retire el pasador inferior del tubo y deslice hacia arriba la canopí yla tapa del aro conector como se
muestra en el diagrama.
-Pasar los cables del cuerpo (motor) por el interior del tubo, hasta que salgan por el extremo opuesto
(soporte de techo). Inserte el tubo en el aro conector y fíjelo usando el pasador y el clip R y los tornillos
de bloqueo.
Asegúrese de que estén atornillados proporcionalmente en ambos lados. Baje la tapa del aro conector
hasta la base superior del cuerpo motor.
5
3. INSTALACIÓN DEL MOTOR DEL VENTILADOR EN EL SOPORTE DE FIJACIÓN.
A. Colgar el motor del ventilador en el soporte de montaje (Fig.5)
B. Bloquee la ranura del soporte de bola en la lengüeta del soporte de montaje. (Fig.6)
NOTA: Para evitar balanceos y vibraciones, asegúrese que la semiesfera asienta correctamente en el
aro del soporte de montaje, que la lengüeta coincide con la.
4- CONEXIÓN DE CABLEADO
A. Inserte el controlador en el soporte de montaje (Fig.7)
B. Conecte los cables de entrada de corriente a los cables de entrada del controlador.
A. Enchufe los cables del motor del cuerpo del ventilador en los cables del controlador.
6
B. Enchufe los cables del kit de iluminación del cuerpo del ventilador en los cables para
iluminación del controlador.
C. Conecte el cable de tierra del cuerpo del ventilador al cable de tierra de la corriente. (Fig.8)
5. INSTALE EL CANOPÍ.
A. Levante el canopí hasta que esté en su lugar y cubra el soporte (Fig.9)
B. Fije en su lugar usando los tornillos provistos (Fig.10)
COLOCACIÓN DE LA DIFUSOR DE LA LÁMPARA:
A. Coloque el difusor de la lámpara alineando las ranuras del difusor con los soportes del anillo de
metal.
B. Asegúrese de que el difusor de la lámpara esté en su lugar, gire el difusor en el sentido de las
agujas del reloj. (Fig.11)
7
7. MÉTODO DE AJUSTE DEL EQUILIBRIO DEL VENTILADOR DE TECHO.
A. Encienda el ventilador de techo, si se tambalea, apáguelo y pegue uno de los imanes de
equilibrio en cualquier posición del lado superior de la placa de las aspas. (Figura 12).
B. Encienda el ventilador nuevamente para ver si hay alguna mejora.
C. Si no hay ninguna mejora, quite el imán de equilibrio y péguelo en otra posición del lado
superior de la placa de la paleta y repita la prueba hasta que el ventilador funcione bien.
D. Sustituir el imán por la placa adhesiva.
D. Retire el imán de equilibrio y pegue el bloque de equilibrio en la posición del imán, luego encienda la
alimentación, el ventilador funcionará bien.
NOTAS DE FUNCIONAMIENTO:
1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el
funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá.
2. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará
completamente apagada, si se corta la corriente a través del interruptor de pared.
3. Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se
amplifique el rumor del ventilador debido a la cámara de aire existente. Recomendamos añadir
un material aislante en la cámara del techo para mitigar la trasmisión del sonido.
8
NOTAS DE FUNCIONAMIENTO:
1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el
funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá.
2. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará
completamente apagada, si se corta la corriente a través del interruptor de pared.
3. Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se
amplifique el rumor del ventilador debido a la cámara de aire existente. Recomendamos añadir un
material aislante en la cámara del techo para mitigar la trasmisión del sonido.
4. Desde el interruptor de pared, puede usar las funciones de iluminación del botón K (10)
Manual de uso del mando a distancia
Avisos
1. Cada mando a distancia está sincronizado de origen con su ventilador. Otro mando a distancia
no hará que el ventilador funcione. No intercambiar los mandos.
2. Para enlazar el mando por control remoto con la luz del ventilador, inmediatamente después de
encender el ventilador mantenga pulsado el botón F/R unos segundos hasta la confirmación del
enlace con un pitido.
3. Cuando el mando a distancia falla, compruebe que las baterías del interruptor hacen buen
contacto, están fijadas correctamente o si se agotaron.
OFF Apagado ventilador
Aire cambiante (Velocidad aleatoria /
Encendido ventilador en la última función F/R)
ON Control de velocidad
F/R Inversión giro aspas
Luz ON/OFF Cambio alterno de color
Reduce luminosidad
Incrementa luminosidad
Luz más cálida progresiva
Luz más fría progresiva
Selector 3000k, 4500k, 6000k
Temporizador
Requiere 2 Pilas 1,5V AAA
9
ENZO
DIMMABLE CEILING FAN
196536D
INSTALLATION GUIDE
Y
ou may use the following QR code to view the completetechnical data sheet of the product:
If you have any technical questions, please do not hesitate to contact our technical Department.
10
LIST OF INCLUDED COMPONENTS.
Carefully open the packaging. Take out the pieces and place them on a carpet or a soft surface to
avoid damaging the finish.
Note: Check the part listing to make sure all parts are included in box before beginning installation.
SAFETY RECOMMENDATIONS.
- Please read this manual carefully before starting the installation and keep the instructions for
future reference
.
-To avoid possible electrical shock, before installing your fan, turn off the circuit breakers and wall
switch
to
the fan supply line leads.
All wiring must be in accordance with national and local electrical standards.
- To reduce the risk of personal injuries, do not bend or change the position of the blades. Never
insert foreign objects between the rotating fan blades.
- To reduce the risk of a fire, electric shock or motor damage, do not use wall speed regulator switch
this fan. Only use the speed regulator on the remote control.
- NOTE: The safety instructions and precautions included in the manual are not intended to cover all
possible circumstances or situations. It must be understood that common sense and caution are
essential factors in the installation and operation of this fan.
