SCHOLTES Table gaz Manuel utilisateur

Table gaz

Manuel d’utilisation

Instructions de sécurité

EN Instruction manual/safety instruction - Gas hob

Guía de utilización / Instrucciones de seguridad - Placa de cocción de gas

NL Gebruikershandleiding / Veiligheidsinstructies - Gaskookplaat

Caractéristiques technique / Technical characteristics /

Características técnicas / Technische eigenschappen

2. Brûleur semi-rapide 1750 W / Semi-rapid burner 1750 W /

Quemador semirrápido 1750 W / Semi-snelle brander 1750 W

3. Brûleur auxilaire 1000 W / Auxilary burner 1000 W / Quemador auxiliar 1000 W/

Hulpbrander 1000 W

5. Brûleur triple couronne 3500 W / Triple crown burner 3500 W /

Quemador de triple corona 3500 W / Brander met drie kronen 3500 W

8. Bandeau de commandes / Control panel / Panel de mando / Bedieningspaneel

BRÛLEUR/

BURNER/

QUEMADOR/

BRANDER

GAZ/

GAS/

GAS

mbar

PRESSION

SERVICE/

NORMAL

PRESSURE/

PRESIÓN

SERVICIO/

BEDRIJFS-

DRUK

mbar

DEBIT/

NOMINAL

RATE/

CAUDAL/

DEBIET

DIAMETRE

INJECTEUR /

INJECTORS

DIAMETER/

DIÁMETRO

INYECTOR/

DIAMETER

VAN DE

INJECTOR

1/100 mm

DIAMETRE

BY PASS

ROBINET/

TAPE

BY PASS

DIAMETER

DIÁMETRO

BY PASS

LLAVE/

DIAMETER

BY PASS

KLEP

1/100 mm

DEBIT

CALORIFIQUE/

NOMINAL HEAT

INPUT/

CAUDAL

CALORÍFICO/

WARMTE-

AFGIFTE

(W)

N°

Description/

Descripción/

Omschrijving

G/h L/h

Max./

Máx./

Max.

Min./

Mín./

Min.

Semi-rapide/

Semi-rapid/

Semirrápido/

Semi-snel

G30 /

G31

G20/G25

28-30 / 37

20-25

127

167

Reg.

1750

600

Auxiliaire/

Auxilary/

Auxiliar/

Extra

G30 /

G31

G20/G25

28-30 / 37

20-25

Reg.

1000

450

Triple

couronne/

Triple crown/

Triple corona/

Drie kronen

G30 /

G31

G20/G25

28-30 / 37

20-25

255

334

135

Reg.

3500

2100

576

560

495

480

508 590

Closed

Maximum

Minimum

10 mm

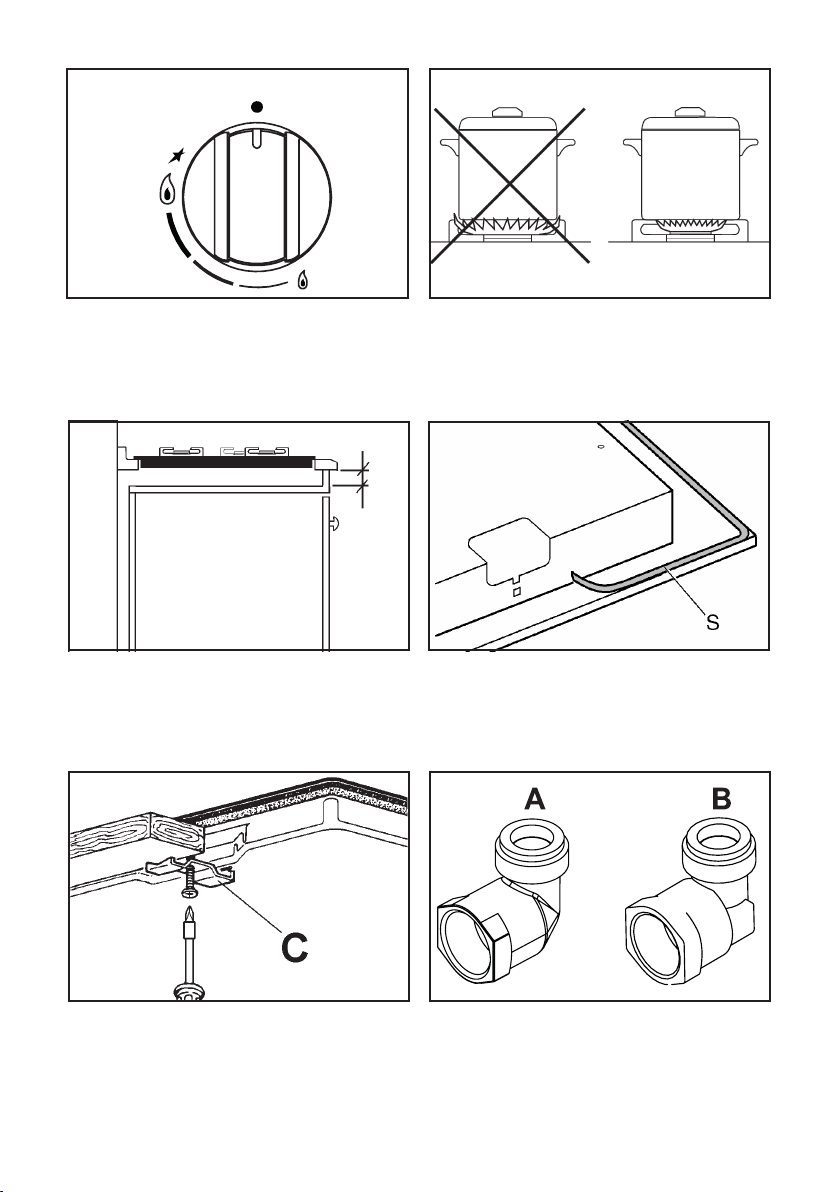

FIG 1 FIG 2

FIG 3 FIG 4

FIG 5 FIG 6

Câble marron/brown cable L (phase)

Câble bleu/blue cableN (neutre/neutral)

Câble vert-jaune/green-yellow cable (terre/ground)

FIG 7

FIG 8 FIG 8/A

FIG 9

FIG 10

Cher Client,

Depuis presque 100 ans, Scholtès

développe des produits de haute précision

au service de chaque cuisinier.

Parce que la cuisine est une passion, la

technologie de nos appareils vous offre

une grande variété d’expressions et vous

invite à explorer votre liberté créative.

Nous vous souhaitons beaucoup de plaisir

dans l’utilisation de ce nouveau produit et

vous remercions de votre conance.

SOMMAIRE

1. SÉCURITÉ ET PRÉCAUTIONS

1.1 Sécurité des personnes vulnérables et des enfants

1.2 Sécurité générale

2. INSTALLATION

2.1 Encastrement

2.2 Raccordement électrique

2.3 Raccordement gaz

2.4 Changement de gaz

2.5 Caractéristiques gaz

3. UTILISATION

4. ENTRETIEN

5. ANOMALIE

6. RESPECT DE L’ENVIRONNEMENT

Avant d’utiliser votre produit merci de prendre connaissance des

consignes d’installation et des instructions de sécurité.

Les consignes de sécurité doivent être lues avec attention.

Le fabricant ne peut être tenu responsable des blessures ou des

dommages qui résulteraient d’une mauvaise installation ou

d’une mauvaise utilisation de l’appareil.

Instructions de sécurité importantes :

lire avec attention et garder pour de

futures utilisations.

1. SÉCURITÉ ET

PRÉCAUTIONS

AVANT D’INSTALLER ET D’UTILISER VOTRE

APPAREIL VEUILLEZ LIRE ATTENTIVEMENT CES

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES ET LES

CONSERVER POUR DE FUTURES UTILISATIONS.

LE FABRICANT NE PEUT EN AUCUN CAS ÊTRE

TENU RESPONSABLE DES DOMMAGES LIÉS AU

NON-RESPECT DES CONSIGNES DE SÉCURITÉ ET

D’INSTALLATION.

1.1 Sécurité des personnes vulnérables et

des enfants

Cet appareil peut être utilisé par des enfants âgés

de 8 ans et plus, et par des personnes aux capacités

physiques, sensorielles ou mentales réduites, ou

dénuées d’expérience et de connaissance, si elles

ont pu bénécier d’une surveillance ou d’instructions

préalables concernant l’utilisation de l’appareil de façon

sûre et en ont compris les risques encourus.

Les enfants ne doivent pas jouer avec l’appareil.

Les opérations de nettoyage et de maintenance ne

doivent pas être faites par des enfants laissés sans

surveillance.

1.2 Sécurité générale

Vériez l’aspect général de l’appareil une fois déballé.

Ne raccordez pas l’appareil si ce dernier est endommagé.

L’ensemble des branchements électriques et le

remplacement du câble d’alimentation doivent être

effectués par un technicien qualié.

La che de prise de courant doit être accessible après

l’installation.

Les dommages dus à un raccordement électrique

incorrect n’entrent pas dans le cadre de la garantie.

Déconnectez toujours l’appareil du réseau électrique

avant de procéder à une opération de maintenance.

La déconnexion peut être obtenue en prévoyant

une che de courant accessible ou en incorporant

un interrupteur xe conformément aux règles

d’installation.

Si le câble d’alimentation est endommagé il doit être

remplacé par le fabricant, son service après-vente ou

une personne qualiée an d’éviter un danger.
