Scheppach MIX160 Instructions de montage
DBetonmischer
Original-Anleitung
GB Concrete mixer
Translation from the original instruction manual
FR Bétonnière
Traduction des instructions d’origine
IBetoniera
Vertaling van originele handleiding
SK Miešačka betónu
Preklad originálneho návodu
CZ Míchač betonové směsi
Překlad originálního návodu
HU Betonkeverő
Az eredeti használati utasítás fordítása
MIX160
Art.Nr.
5808401984
AusgabeNr.
5808401850
Rev.Nr.
30/11/2017
DBetonmischer
Original-Anleitung 9
GB Concrete mixer
Translation from the original instruction manual 14
FR Bétonnière
Traduction des instructions d’origine 19
IBetoniera
Vertaling van originele handleiding 24
SK Miešačka betónu
Preklad originálneho návodu 29
CZ Míchač betonové směsi
Překlad originálního návodu 34
HU Betonkeverő
Az eredeti használati utasítás fordítása 39
Fig. 1
Fig. 2
Fig. 10
Fig. 11
Art.Nr.
590 8403 901
5908403850 | 09/2012
DBetonmischer
Original-Anleitung
GB Concrete mixer
Translationfrom the original instruction manual
FR Bétonnière
Traductiondu manuel d’origine
IBetoniera
Vertalingvan originele handleiding
MIX125
1
2
3
4
5
6
78
9
10
11
12
13
Fig. 3
Fig. 4
Fig. 5
Fig. 6
Fig. 7
Fig. 8
Fig. 9
A
B
C
D
E
F
G
H
2
M8
1
M8 70
M8 20 2
2
10
M8 20
M10 20
2
M10 20
M8 70 2
M8 20 2
M8 65 1
42 1
M8 70
1M6 30
2
1
1
2
14 15
16
4
Fig. 3
Fig. 4
Fig. 5
Fig. 6
Fig. 7
M8 70
1M6 30
2
1
1
M8 70 2
M8 20 2
M8 65 1
42 1
2
M10 20
Fig. 8 Fig. 9
2
10
M8 20
M10 20
M8 20 2
Fig. 10
2
M8
1
M8 70

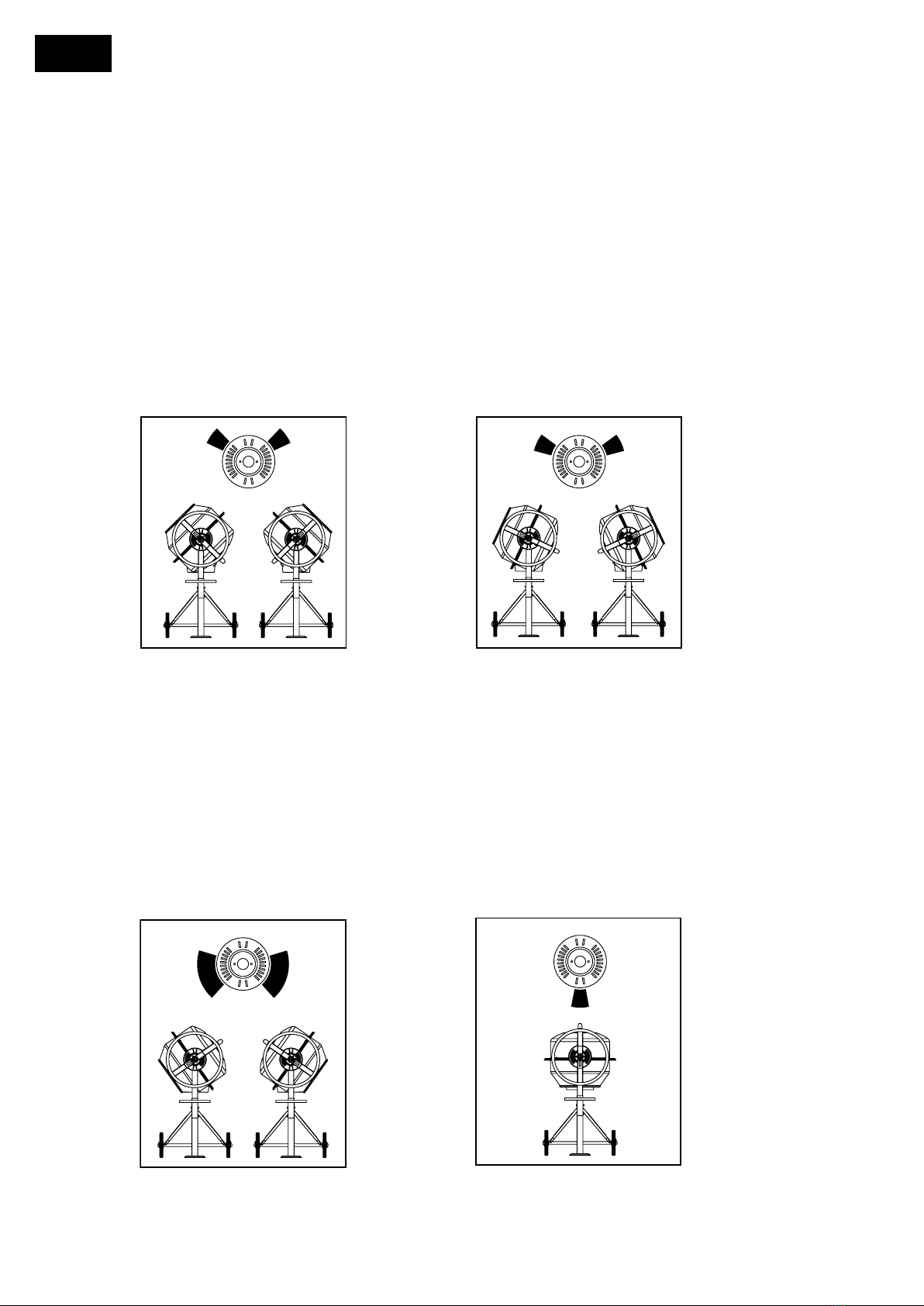

Befüllposition
Filling position
Position de remplissage
Posizione di riempimento
Plniaca pozícia
Poloha pro plnění
Betöltési pozíció
Entleerung Position
Emptying position
Position de vidage
Svuotamento posizione
Vyprázdňovacia pozícia
Poloha pro vyprazdňování
Ürítési pozíció
Lager Position
Storage position
Position de rangement
Memorizzazione della posizione
Paměťová pozícia
Poloha pro skladování
Tárolási pozíció
Für Mörtel
For mortar
Pour le mortier
Per malta
pre malty
pro malt
Habarcshozy
Für Beton
For concrete
Pour le béton
Per calcestruzzo
pre betón
pro beton
Betonhoz
Mischposition
Mixing position
Position de mélange
Posizione di miscelazione
Miešacia pozícia
Poloha pro míchání
Keverő pozíció
Fig. 11
WIRING DIAGRAM
Save This Manual for Future Reference
Fig. 12
Allgemeine Hinweise
Wir wünschen Ihnen viel Freude und Erfolg beim
Arbeiten mit Ihrer neuen Maschine.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem
geltenden Produkthaftungsgesetz nicht für
Schäden, die an diesem Gerät oder durch dieses
Gerät entstehen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch nicht autorisierte Fachkräf-
te,
• Einbau und Austausch von nicht originalen Er-
satzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nicht-
beachtung der elektrischen Vorschriften
und VDE-Bestimmungen 0100, DIN 57113 /
VDE0113.
Wir empfehlen Ihnen:
Lesen Sie vor der Montage und vor Inbetrieb-
nahme den gesamten Text der Bedienungsan-
weisung durch. Diese Bedienungsanweisung soll
es Ihnen erleichtern, Ihre Maschine kennen zu
lernen und ihre bestimmungsgemäßen Einsatz-
möglichkeiten zu nutzen.
Die Bedienungsanweisung enthält wichtige Hin-
weise, wie Sie mit der Maschine sicher, fachge-
recht und wirtschaftlich arbeiten, und wie Sie
Gefahren vermeiden, Reparaturkosten sparen,
Ausfallzeiten verringern und die Zuverlässigkeit
und Lebensdauer der Maschine erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen
dieser Bedienungsanweisung müssen Sie unbe-
dingt die für den Betrieb der Maschine geltenden
Vorschriften Ihres Landes beachten.
Die Bedienungsanweisung, in einer Plastikhülle
geschützt vor Schmutz und Feuchtigkeit, bei der
Maschine aufbewahren.
Sie muss von jeder Bedienungsperson vor Auf-
nahme der Arbeit gelesen und sorgfältig beach-
tet werden. An der Maschine dürfen nur Perso-
nen arbeiten, die im Gebrauch der Maschine
unterwiesen und über die damit verbundenen
Gefahren unterrichtet sind. Das geforderte Min-
destalter ist einzuhalten.
• Überprüfen Sie nach dem Auspacken alle
Teile auf eventuelle Transportschäden. Bei
Beanstandungen muss sofort der Zubringer
verständigt werden. Spätere Reklamationen
werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständig-
keit.
• Machen Sie sich vor dem Einsatz anhand der
Bedienungsanweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß-
und Ersatzteilen nur Original-Teile. Ersatzteile
erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikel-
nummern sowie Typ und Baujahr des Gerätes
an.
Allgemeine Sicherheitshinweise m
In dieser Bedienungsanweisung haben wir
Stellen, die Ihre Sicherheit betreffen, mit die-
sem Zeichen versehen: m
WARNUNG: Wenn Sie Elektrowerkzeuge
verwenden, sollten Sie die nachstehenden
grundlegenden Sicherheitsvorkehrungen
befolgen, um so das Risiko von Feuer, elek-
trischem Schlag und Personenverletzungen
zu reduzieren.
Bitte lesen Sie alle Anweisungen, bevor sie
mit diesem Werkzeug arbeiten.
• Alle Sicherheits- und Gefahrenhinweise an der
Maschine beachten.
• Alle Sicherheits- und Gefahrenhinweise an
der Maschine vollzählig in lesbarem Zustand
halten.
• Die Sicherheitseinrichtungen an der Maschine
dürfen nicht demontiert oder unbrauchbar ge-
macht werden.
• Netzanschlussleitungen überprüfen. Keine
fehlerhaften Anschlussleitungen verwenden.
• Vor Inbetriebnahme die korrekte Funktion prü-
fen.
• Die Bedienungsperson muss mindestens 18
Jahre alt sein. Auszubildende müssen mindes-
tens 16 Jahre alt sein, dürfen aber nur unter
Aufsicht an der Maschine arbeiten.
• Personen die unter Alkohol-, Drogen - Medika-
menteneinuss stehen ist der Gebrauch nicht
gestattet.
• Beim Arbeiten Arbeitshandschuhe tragen.
• Vorsicht beim Arbeiten: Verletzungsgefahr
durch rotierende Teile
• Wartungsarbeiten und Beheben von Störun-
gen nur bei ausgeschaltetem Motor durchfüh-
ren. Netzstecker ziehen!
• Installationen, Reparaturen und Wartungsar-
beiten an der Elektroinstallation dürfen nur von
Fachkräften ausgeführt werden.
• Sämtliche Schutz -und Sicherheitseinrichtun-
gen müssen nach abgeschlossenen Repara-
tur- und Wartungsarbeiten sofort wieder mon-
tiert werden.
• Beim Verlassen des Arbeitsplatzes den Motor
ausschalten. Netzstecker ziehen!
• Achten sie auf eine ausreichende Beleuchtung
• Im Gefahrenfall Maschine ausschalten und
Netzstecker ziehen!
• Niemals bei eingeschalteter Maschine die
Hände auf sich bewegende Teile der Maschi-
ne legen.
Zusätzliche Sicherheitshinweise für Betonmischer m
• Der Betonmischer darf nur vollständig mon-
tiert in Betrieb genommen werden.
• Die Anschlussleitungen vor Inbetriebnahme
auf Beschädigungen überprüfen.
• Sicherheitsschuhe, Handschuhe, Schutzbrille
und Atemschutzmaske tragen.
• Hände und Füße von beweglichen Teilen fern-
halten.
• Nicht in die laufende Mischtrommel greifen.
• Keine Gegenstände in die laufende Misch-
trommel stecken z.B. Schaufel oder ähnliches.
• Verletzungsgefahr bei drehender Mischtrom-
mel.
• Betonmischer darf nur mit Original- Ersatztei-
len betrieben werden.
• Reparaturen am Betonmischer dürfen nur
durch autorisierte Fachbetriebe durchgeführt
werden.
• Betriebsbereiten Betonmischer nicht unbeauf-
sichtigt lassen.
• Beim Verlassen des Arbeitsplatzes Maschine
ausschalten und Netzstecker ziehen.
Symbole m
Vor Inbetriebnahme das Bedienungsanweisung lesen!
Betonmischer waagerecht auf ebenen und festen Boden
stellen!
Betonmischer darf im Betrieb nicht bewegt werden!
9
D
Nicht autorisierte Personen und Kinder vom Gerät fern
halten!
Das Gerät ist schutzisoliert!
Achtung!
Die Schutzklasse bleibt nur erhalten, wenn im Servicefall
Originalisolierstoffe verwendet werden und die Isolationsab-
stände nicht verändert werden.
Vor Reinigung oder Wartung Netzstecker ziehen!
Size: 20 (mm) 40 (mm)
Ø 25 mm
129 x 70
Betonmischer darf nur mit vollständig geschlossener
Schutzeinrichtung betrieben werden!
Schutzkleidung tragen!
Nicht in die sich bewegende Trommel greifen!
Vorsicht!
Quetschgefahr am Zahnkranz
Montagehilfe!
Siehe: Montage, Trommeloberteil montieren (Fig.6)
Bestimmungsgemäße Verwendung m
Die Maschine entspricht der gültigen EG Ma-
schinenrichtlinie.
• Der Betonmischer ist nur für den privaten Ge-
brauch in Haus und Garten bestimmt.
• Er darf nur im Rahmen der technischen Daten
betrieben werden.
• Der Betonmischer ist ausschließlich zur Her-
stellung von Beton und Mörtel bestimmt.
• Die zutreffenden Unfallverhütungsvorschriften
und die sonstigen allgemein anerkannten si-
cherheitstechnischen Regeln müssen beach-
tet werden.
• Die Maschine darf nur von Personen genutzt,
gewartet oder repariert werden, die damit ver-
traut und über die Gefahren unterrichtet sind.
Eigenmächtige Veränderungen an der Maschi-
ne schließen eine Haftung des Herstellers für
daraus resultierende Schäden aus.
• Die Maschine darf nur mit Originalzubehör und
Original-Werkzeugen des Herstellers genutzt
werden.
• Jeder darüber hinausgehende Gebrauch gilt
als nicht bestimmungsgemäß. Für daraus
resultierende Schäden haftet der Hersteller
nicht; das Risiko dafür trägt allein der Benut-
zer.
Achtung! Es ist nicht gestattet:
Der Betrieb in Explosionsgefährdender At-
mosphäre
Der Einsatz im Lebensmittelgewerbe
Das Mischen von explosiven, brennbaren
und gesundheitsschädlichen Stoffen.
Warnung! Dieses Elektrowerkzeug erzeugt wäh-
rend des Betriebs ein elektromagnetisches Feld.
Dieses Feld kann unter bestimmten Umständen
aktive oder passive medizinische Implantate
beeinträchtigen. Um die Gefahr von ernsthaf-
ten oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen Im-
plantaten ihren Arzt und den Hersteller vom me-
dizinischen Implantat zu konsultieren, bevor das
Elektrowerkzeug bedient wird.
Restrisiken m
Die Maschine ist nach dem Stand der Tech-
nik und den anerkannten Sicherheitstechni-
schen Regeln gebaut. Dennoch können beim
Arbeiten einzelne Restrisiken auftreten.
• Verletzungsgefahr durch rotierende Teile.
• Gefährdung durch Strom bei Verwendung
nicht ordnungsgemäßer Elektroanschlusslei-
tungen
• Des Weiteren können trotz aller getroffener
Vorkehrungen nicht offensichtliche Restrisiken
bestehen.
• Restrisiken können minimiert werden, wenn
die Sicherheitshinweise und die Bestimmungs-
gemäße Verwendung, sowie die Bedienungs-
anweisung beachtet werden.
Elektrischer Anschluss m
Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN Bestimmungen.
Der kundenseitige Netzanschluss sowie die ver-
wendete Verlängerungsleitung müssen diesen
Vorschriften entsprechen.
Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser
Selbsttätig ab.
Nach einer Abkühlzeit (zeitlich unterschiedlich)
lässt sich der Motor wieder einschalten.
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen
oft Isolationsschäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen, durch unsachgemäße Befesti-
gung oder Führung der Anschlussleitungen.
• Schnittstellen durch Überfahren der An-
schlussleitungen.
• Isolationsschäden durch Herausreißen aus
der Wandsteckdose.
D
10
Autres manuels pour MIX160
6
Ce manuel convient aux modèles suivants
2
Table des matières
Langues :
Autres manuels Scheppach Matériel de construction
Scheppach
Scheppach HP1800S Instructions d'utilisation
Scheppach
Scheppach PM1800D Manuel utilisateur
Scheppach
Scheppach HP1200S Instructions d'utilisation
Scheppach
Scheppach rs 400 Instructions de montage
Scheppach
Scheppach PM1800D Guide de l'utilisateur
Scheppach
Scheppach HP2000S Manuel utilisateur
Scheppach
Scheppach DP5000 Instructions de montage
Scheppach
Scheppach DP3000 Instructions d'utilisation
