Scheppach GSE45S Instructions d'installation et d'utilisation

GSE45S

Art.Nr.

5904409901

AusgabeNr.

5904409850

Rev.Nr.

25/01/2016

www.scheppach.com ser[email protected] +(49)-08223-4002-99 +(49)-08223-4002-58

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

DE Gartenhäcksler

Original-Anleitung

GB Garden shredder

Translation of the original user manual

FR Broyeur de végétaux

Traduction du manuel original

www.scheppach.com ser[email protected] +(49)-08223-4002-99 +(49)-08223-4002-58

Nur für EU-Länder.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-

Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro-

werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwer-

tung zugeführt werden.

Only for EU countries.

Do not dispose of electric tools together with household waste material!

In observance of European directive 2012/19/EU on wasted electrical and

electronic equipment and its implementation in accordance with national

law, electric tools that have reached the end of their life must be collected

separately and returned to an environmentally compatible recycling facility.

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères!

Conformément à la directive européenne 2012/19/EU relative aux déchets

d’équipements électriques ou électroniques (DEEE), et à sa transposition

dans la législation nationale, les appareils électriques doivent être collec-

tés à part et être soumis à un recyclage respectueux de l’environnement.

Solo per Paesi EU.

Non gettare le apparecchiature elettriche tra i ri uti domestici!

Secondo la Direttiva Europea 2012/19/EU sui ri uti di apparrecchiature

elettriche ed elettroniche e la sua attuazione in conformità alle norme

nazionali, le apparecchiature elettriche esauste devono essere raccolte

separatamente, al  ne di essere reimpiegate in modo eco-compatibile.

Allen voor EU-landen.

Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de europese richtlijn 2012/19/EU inzake oude elektrische en

elektronische apparaten en de toepassing daarvan binnen de nationale

wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden

ingezameld en te worden afgevoerd naar en recycle bedrijf dat voldoet aan

de geldende milieu-eisen.

Sólo para países de la EU

¡No deseche los aparatos eléctricos junto con los residuos domésticos!

De conformidad con la Directiva Europea 2012/19/EU sobre residuos

de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la

legislación nacional, las herramientas electricas cuya vida útil haya llegado

a su  n se deberán recoger por separado y trasladar a una planta de

reciclaje que cumpla con las exigencias ecológicas.

Apenas para países da UE.

Não deite ferramentas eléctricas no lixo doméstico!

De acordo cum a directiva europeia 2012/19/EU sobre ferramentas

eléctricas e electrónicas usadas e a transposição para as leis nacionais,

as ferramentas eléctricas usadas devem ser recolhidas em separado e

encaminhadas a uma instalação de reciclagem dos materiais ecológica.

Gåller endast EU-länder.

Elektriska verktyg får inte kastas i hushållssoporna!

Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk

utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta

eletriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Koskee vain EU-maita.

Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/

EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on

toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystä-

välliseen kierrätykseen.

Kun for EU-land.

Kast aldri elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EU om kasserte elektriske og elektroniske

produkter og direktivets iverksettning i nasjonal rett, må elektroverktøy som

ikke lenger skal brukes, samles separat og returneres til et miljøvennlig

gjenvinningsanlegg.

Kun for EU-lande.

Elværktøj må ikke bortskaffes som allmindeligt affald!

I henhold til det europæiske direktiv 2012/19/EU em bortskaffelse af

elektriske og elektroniske produkter og gældende national lovgivning skal

brugt elværktoj indsamles separat og bortskaffes på en måde, der skåner

miljøet mest muligt.

Kun for EU-lande.

Elværktøj må ikke bortskaffes som allmindeligt affald!

I henhold til det europæiske direktiv 2012/19/EU em bortskaffelse af

elektriske og elektroniske produkter og gældende national lovgivning skal

brugt elværktoj indsamles separat og bortskaffes på en måde, der skåner

miljøet mest muligt.

Samo za države EU.

Električnega orodja ne odstranjujte s hišnimi odpadki!

V skladu z Evropsko direktivo 2012/19/EU o odpani električni in elektronski

opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna

orodja ob koncu nijihove življenjske dobe ločeno zbirati in jih predati v

postopek okolju prijaznega recikliranja.

Csak EU-országok számára.

Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe!

A használt villamos és elektronikai készülékekról szóló 2012/19/EU

irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált

elektromos kéziszerszámokat külön kell gyüjteni, és környezetbarát módon

újra kell hasznositani.

Samo za EU-države.

Električne alate ne odlažite u kućne otpatke!

Prema Europskoj direktivi 2012/19/EU o starim električnim i elektroničkim

strojevima i usklađivanju s hrvatskim pravom istrošeni električni alati

moraju se sakupljati odvojeno i odvesti u pogon za reciklažu.

Jen pro státy EU.

Elektrické náradi nevyhazujte do komunálniho odpadu!

Podle evropské smêrnice 2012/19/EU o nakládání s použitými elecktrický-

mi a elektronickými zarizeními a odpovídajícich ustanoveni právnich pred-

pisú jednotlivých zemí se použitá elektrická náradí musí sbírat oddêlenê

od ostatniho odpadu a podrobit ekologicky šetrnému

recyklování.

Tylko dla państw UE.

Proszę nie wyrzucać elektronarzędzi wraz z odpadami domowymi!

Zgodnie z europejską Dyrektywą 2012/19/EU dot. zużytego sprzętu elek-

trycznego i elektronicznego oraz odpowiednikiem w prawie narodowym

zużyte elektronarzędzia muszą być oddzielnie zbierane i wprowadzane do

ponownego użytku w sposób nieszkodliwy dla środowiska.

Numai pentru ţările din UE.

Nu aruncaţi echipamentele electrice la fel ca reziduurile menajere!

Conform Directivei Europene 2012/19/EU privitoare la echipamente

electrice şi electronice scoase din uz şi în conformitate cu legile naţionale,

echipamentele electrice care au ajuns la  nalul duratei de viaţă trebuie să

 e colectate separat şi trebuie să  e predate unei unităţi de reciclare.

Kehtib vaid EL maade suhtes.

Ärge kasutage elektritööriistu koos majapidamisjäätmetega!

Vastavalt EÜ direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäät-

mete osas ja kooskõlas igas riigis kehtivate seadustega, kehtib kohustus

koguda kasutatud elektritööriistad eraldi kokku ja suunata need keskkon-

nasõbralikku taasringlusesse.

Tikai attiecībā uz ES valstīm.

Neutilizējiet elektriskas ierīces kopā ar sadzīves atkritumiem!

Ievērojot Eiropas Direktīvu 2012/19/EU par elektrisko un elektronisko

iekārtu atkritumiem un tās ieviešanu saskaņā ar nacionālo likumdošanu,

elektriskas ierīces, kas nokalpojušas savu mūžu, ir jāsavāc dalīti un

jāatgriež videi draudzīgās pārstrādes vietās.

Tik ES šalims.

Nemesti elektros prietaisų kartu su kitomis namų ūkio atliekomis!

Pagal Europos Sąjungos direktyvą 2012/19/EU dėl elektros ir elektroninės

įrangos atliekų ir jos vykdymo pagal nacionalinius įstatymus elektros

įrankius, kurių tinkamumo naudoti laikas pasibaigė, reikia surinkti atskirai ir

perduoti aplinkai nekenksmingo pakartotinio perdirbimo įmonei.

Aðeins fyrir lönd ESB:

Ekki henda rafmagnstækjum með heimilisúrgangi!

Í fylgni við evrópsku tilskipunina 2012/19/EU um fargaðan rafbúnað og

rafrænan búnað og framkvæmd þess í samræmi við innlend lög, verða

rafmagnstæki sem úr sér gengin.

www.scheppach.com ser[email protected] +(49)-08223-4002-99 +(49)-08223-4002-58

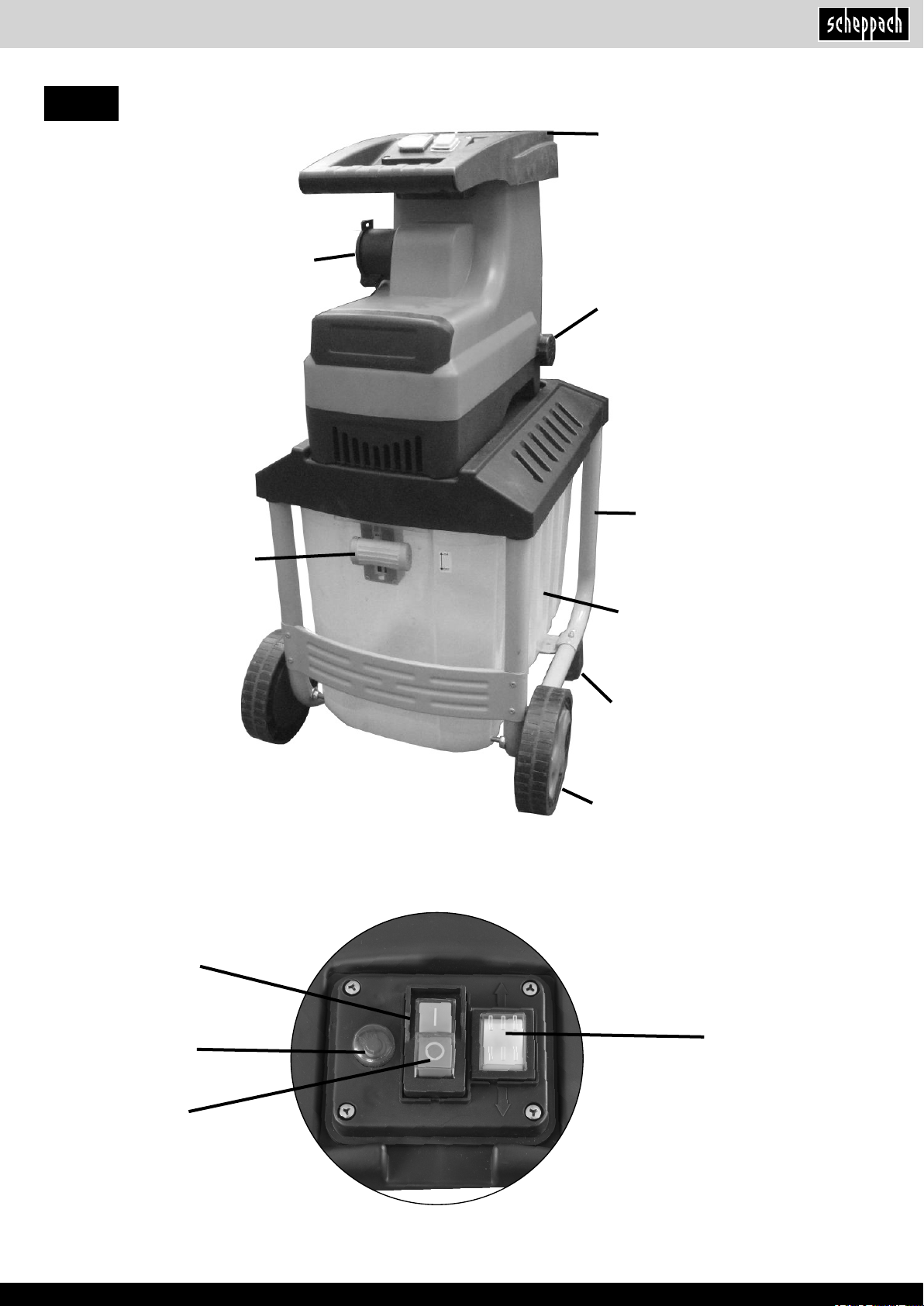

Fig. 1 1

www.scheppach.com ser[email protected] +(49)-08223-4002-99 +(49)-08223-4002-58

Fig. 2

Fig. 3

Fig. 4

www.scheppach.com ser[email protected] +(49)-08223-4002-99 +(49)-08223-4002-58

Fig. 5

DE Gartenhäcksler 6

GB Garden shredder 11

FR Broyeur de végétaux 15

www.scheppach.com ser[email protected] +(49)-08223-4002-99 +(49)-08223-4002-58

Lieferumfang

Montagewerkzeug

Bedienungsanweisung

Technische Daten

Baumaße LxBxH (mm).............................................................................................................................................................................590x480x925

Messerwalze Ø (mm).................................................................................................................................................................................................32

Anzahl Messer .............................................................................................................................................................................................................8

Sammelbehälter Maße LxBxH (mm) ........................................................................................................................................................ 510x285x420

Sammelbehälter Fassungsvermögen (l)....................................................................................................................................................................60

Transporträder Ø (mm) ............................................................................................................................................................................................180

Gewicht kg..................................................................................................................................................................................................................31

Antrieb

Motor V/Hz ..................................................................................................................................................................................................230-240/50

Nennaufnahme P1 (W)...........................................................................................................................................................................................2300

Motordrehzahl max. (1/min)....................................................................................................................................................................................2850

Drehzahl Messerwalze (1/min)...................................................................................................................................................................................40

Betriebsart ......................................................................................................................................................................................................... S6/40%

Schutzklasse .........................................................................................................................................................................................................IP 24

Technische Änderungen vorbehalten!

Geräuschkennwerte

Garantierter Schallleitungspegel LWA 92 dB(A)

Gemessener Schallleistungspegel LWA 89,1 dB(A)

Schalldruckpegel LpA 82,4 dB(A)

Messunsicherheit K 2,42 dB(A)

Hinweis: Die angegebenen Schallwerte sind nach einem genormten

Prüfverfahren ermittelt worden und können verwendet werden, um

verschiedene Elektrowerkzeuge miteinander zu vergleichen. Zudem

eignen sich diese Werte, um Belastungen für den Benutzer, die durch

Schall entstehen, im Vorhinein einschätzen zu können.

Warnung! Abhängig davon, wie Sie das Elektrowerkzeug einsetzen,

können die tatsächlichen Werte von dem angegebenen abweichen.

Ergreifen Sie Maßnahmen, um sich gegen Lärmbelastungen zu schüt-

zen. Berücksichtigen Sie dabei den gesamten Arbeitsablauf, also auch

Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder

ausgeschaltet ist. Geeignete Maßnahmen umfassen unter anderem

eine regelmäßige Wartung und Pege des Elektrowerkzeuges und der

Einsatzwerkzeuge, regelmäßige Pausen sowie eine gute Planung der

Arbeitsabläufe.

Symbolerklärung

Lesen Sie vor der Inbetriebnahme den

kompletten Text der Bedienungsanleitung

durch.

Tragen Sie Schutzbrille und Gehörschutz.

Schützen Sie die Maschine vor

Feuchtigkeit.

Gefahr - Beim Betrieb der Maschine,

können Objekte herausgeschleudert

werden.

Nehmen Sie keine Reinigungs-,

Reparatur- und Wartungsarbeiten bei

laufender Maschine vor. Ziehen Sie den

Netzstecker.

Halten Sie Personen und Tiere, die nicht

mit der Maschine Arbeiten fern.

Achtung! Verletzungsgefahr durch

rotierende Messerwalze! Hände und

Füße außerhalb der Öffnungen halten,

wenn die Maschine läuft.

Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf eventuelle

Transportschäden. Bei Beanstandungen muss sofort der Zubringer

verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Überprüfen Sie die Sendung auf Vollständigkeit.

• Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung

mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur

Original-Teile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und

Baujahr des Gerätes an.

Hinweise

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaf-

tungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses

Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,

• Einbau und Austausch von nicht originalen Ersatzteilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen

Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text

der Bedienungsanweisung durch.

Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Maschine

kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten

zu nutzen. Die Bedienungsanweisung enthält wichtige Hinweise, wie

Sie mit der Maschine sicher, fachgerecht und wirtschaftlich arbeiten,

und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzei-

ten verringern und die Zuverlässigkeit und Lebensdauer der Maschine

erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedie-

nungsanweisung müssen Sie unbedingt die für den Betrieb der Maschi-

ne geltenden Vorschriften Ihres Landes beachten.

Die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz

und Feuchtigkeit, bei der Maschine aufbewahren. Sie muss von jeder

Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig

beachtet werden. An der Maschine dürfen nur Personen arbeiten, die im

Gebrauch der Maschine unterwiesen und über die damit verbundenen

Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicher-

heit betreffen, mit diesem Zeichen versehen: 

Sicherheitshinweise 

Allgemein

• Der Häcksler ist nur für den Privaten Gebrauch und nicht für den

gewerblichen Einsatz geeignet.

• Lassen Sie den Häcksler niemals unbeaufsichtigt, wenn dieser

ans Netz angeschlossen ist.

• Halten Sie andere Personen und Tiere vom Häcksler fern, wenn

dieser in Betrieb ist.

• Stellen Sie sicher, dass keine Kinder mit dem Häcksler arbeiten.

• Verwenden Sie den Häcksler nur für seinen vorgesehenen Zweck.

• Sollten Sie einen defekt an dem Häcksler feststellen, schalten Sie

diesen ab und nehmen Sie ihn erst wieder in Betrieb, wenn die

Mängel behoben sind.

• Lagern Sie den Häcksler an einem trockenem Ort.

Vor der Inbetriebnahme

• Verwenden Sie den Häcksler nur, wenn dieser korrekt und voll-

ständig montiert ist.

• Stellen Sie sicher, dass sich alle Anschlussleitungen und Maschi-

nenbauteile in einwandfreien Zustand benden.

• Achten Sie auf eine gute Beleuchtung des Arbeitsplatzes.

• Stellen Sie sicher, dass keine Personen mit dem Häcksler arbei-

ten, die nicht mit der Bedienungsanleitung vertraut sind.

• Achten Sie darauf, dass der Häcksler auf ebenen festen Grund

steht.

• Achten Sie darauf, dass sich keine Fremdkörper in der Einfüllöff-

nung benden.

Schutzkleidung

• Tragen Sie stets Gehörschutz und Schutzbrille, wenn Sie mit dem

Häcksler arbeiten.

• Tragen Sie nur eng anliegende Kleidung.

• Tragen Sie Schutzhandschuhe.

Inbetriebnahme

• Zerkleinern Sie nur Gartenabfälle, wie Äste und Stauden mit dem

Häcksler.

• Stellen Sie sicher, dass keine Fremdkörper, wie Steine, Glas,

Metall, Erde oder Kunststoffe in den Häcksler gelangen. Dies kann

zu schweren Schäden am Häcksler führen.

• Achten Sie immer auf Ihr Gleichgewicht und festen Stand. Lehnen

Sie sich nicht über den Häcksler.

• Schützen Sie die Anschlusskabel vor Beschädigung durch schwe-

re mechanische Beanspruchung, wie scharfe Kanten, Kontakt mit

beweglichen Teilen, ätzenden Flüssigkeiten, usw.

• Greifen Sie nicht in den Einfülltrichter oder den Auswurfschlitz,

Verletzungsgefahr durch rotierende Messerwalze!

• Schalten Sie den Häcksler ab, wenn dieser ungewöhnlich zu

vibrieren beginnt.

• Arbeiten Sie nicht mit dem Häcksler wenn es regnet.

• Schalten Sie den Häcksler aus und ziehen Sie den Netzstecker,

bevor Sie sich vom Gerät entfernen.

• Schalten Sie den Häcksler immer zuerst aus, bevor Sie den Netz-

stecker ziehen.

• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose

zu ziehen.

• Vorsicht! Die Messerwalze steht nach dem ausschalten nicht

sofort still.

• Kippen Sie den Häcksler nicht, wenn dieser in Betrieb oder ans

Netz angeschlossen ist.

• Achten Sie darauf, dass der Sammelbehälter nicht überfüllt wird,

da dies zu einem Rückschlag des Materials führen kann.

• Schalten Sie den Häcksler ab und ziehen Sie den Netzstecker,

wenn der Häcksler verstopft.

Transport

• Ziehen Sie den Netzstecker, bevor Sie den Häcksler Transportie-

ren.

Elektrik

• Verwenden Sie nur dreiadrige Verlängerungskabel mit

angeschlossenem Schutzleiter.

• Verwenden Sie den Häcksler nur, wenn wenn die

Dauerbelastbarkeit des Netzes von mehr als 100 A je Phase hat.

• Verwenden Sie nur Verlängerungsleitungen, die für den

Ausseneinsatz zugelassen sind.

Wartung, Reparatur und Reinigung

• Achten Sie darauf, dass vor allen Wartungs-, Reparatur- und

Reinigungsarbeiten die Messerwalze stillsteht und der Netzstecker

gezogen ist.

• Tragen Sie Handschuhe, wenn Sie Wartungs-, Reparatur- oder

Reinigungsarbeiten durchführen.

• Nehmen Sie keine Änderungen an elektrischen oder

mechanischen Bauteilen des Häckslers vor.

Bestimmungsgemäße Verwendung 

• Der Häcksler ist zum Zerkleinern von faserigen oder holzigen Gar-

tenabfällen wie z.B. Hecken- oder Baumschnitt, Äster, Rinde oder

Tannenzapfen bestimmt.

• Der Häcksler darf nicht mit Steinen, Glas, Metall, Knochen, Kunst-

stoffen oder Stoffabfällen befüllt werden.

• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen

Menschen oder Eigentum verantwortlich.

• Jede andere Verwendung, die in dieser Anleitung nicht ausdrück-

lich zugelassen wird, kann zu Schäden am Häcksler führen und

eine ernsthafte Gefahr für den Benutzer darstellen.

• Der Hersteller haftet nicht für Schäden, die durch nicht bestim-

mungsgemäße Verwendung oder falsche Bedienung verursacht

wurden.

Restrisiken 

Die Maschine ist nach dem neuesten Stand der Technik und den

anerkannten sicherheitstechnischen Regeln gebaut. Dennoch

können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzung durch zurückschlagende Äste beim Zuführen.

• Gefährdung der Gesundheit durch Lärm.

• Gefährdung der Gesundheit durch elektrischen Strom, bei Verwen-

dung nicht ordnungsgemäßer Anschlussleitungen.

• Desweiteren können trotz aller Sicherheitsvorkehrungen nicht

offensichtliche Restrisiken entstehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshin-

weise“, die „ Bestimmungsgemäße Verwendung“, sowie Bedien-

anweisung insgesamt beachtet werden.

Ausstattung Fig. 1

1. Einfülltrichter

2. Einstellknopf

3. Untergestell für Sammelbehälter

4. Sammelbehälter

5. Verriegelung

6. Stützfuß

7. Laufrad

8. Netzanschluss

9. Reset-Schalter

10. Umschalter für Walzendrehrichtung

11. Ein-Schalter

12. Aus-Schalter

Montage

1. Öffnen Sie den Karton und nehmen Sie die Maschine und alle

Zubehörteile heraus.

2. Laufräder montieren (Fig.2)

• Montieren Sie beide Laufräder (1), wie im Bild beschrieben.

• Klipsen Sie die Radabdeckungen (2) in die Laufräder (1)

3. Stützfüße montieren (Fig.3)

• Montieren Sie beide Stützfüße (1), wie im Bild beschrieben.

4. Montage Maschinenoberteil auf Untergestell

• Stellen sie das Maschinenoberteil umgekehrt mit dem Einfülltrich-

ter (Fig.1, Pos.1) auf den Boden.

• Setzen Sie das Untergestell für den Sammelbehälter (Fig.1,

Pos.3) auf das Maschinenoberteil.

• Verschrauben Sie beide Bauteile mit den vier beiliegenden

Kreuzschlitzschrauben in den dazu vorgesehenen Löchern (Fig.4,

Pos.1).

5. Montage des Sammelbehälters (Fig. 5)

• Stellen Sie die Verriegelung (2) am Sammelbehälter in die unterste

Position.

• Schieben Sie den Sammelbehälter (1) ganz in das Untergestell

(3).

• Drücken Sie die Verriegelung (2) am Sammelbehälter (1) wieder

ganz nach oben.

Inbetriebnahme

Achtung! Der Häcksler lässt sich nur starten, wenn der Sammel-

behälter (Fig.1, Pos.4) in das Untergestell (Fig.1, Pos.3) geschoben

ist und sich die Verriegelung (Fig.1, Pos.5) in der oberen Stellung

bendet.

Bedienfeld Fig.1

• Pos.10 Manuelle Umschaltung für Walzendrehrichtung:

- Taste „▲“ - Gegen der Uhrzeigersinn: Durch drücken dieser Taste,

läufte die Messerwalze gegen den Uhrzeigersinn, dies ist nötig,

wenn um eingeklemmtes Häckselgut wieder frei zu bekommen.

Diese Funktion ist nur gegeben, wenn der Häcksler schon in Be-

trieb ist.

- Taste „▼“ - Im Uhrzeigersinn: Diese Taste ermöglicht das Um-

schalten der Messerwalze vom Gegen-Uhrzeigersinn wieder

zurück in den Uhrzeigersinn.

• Pos.11 Ein-Schalter: Durch drücken dieser Taste wird der Häcks-

ler gestartet und die Messerwalze dreht sich im Uhrzeigersinn.

• Pos.12 Aus-Schalter: Durch drücken dieser Taste wird der

Häcksler gestoppt.

Arbeiten mit dem Häcksler

Häckseln Sie welke, mehrere Tage gelagerte Gartenabfälle und

Äste abwechselnd mit Ästen, um ein Verstopfen zu vermeiden.

• Stellen Sie sicher, dass der Sammelbehälter (Fig.1, Pos.4) richtig

ins Untergestell (Fig.1, Pos.3) eingeschoben ist und sich die Ver-

riegelung (Fig.1, Pos.5) in der oberen Postion bendet.

• Schließen Sie den Häcksler an der Stromversorgung an.

• Setzen Sie den Häcksler mit dem Ein-Schalter (Fig.1, Pos.11) in

Betrieb.

• Füllen Sie das Häckselgut in den Einfülltrichter (Fig.1, Pos.1) und

das Material wird eingezogen.

• Achtung: Sollte sich das Häckselgut einklemmen, lassen Sie die

Messerwalze mithilfe des Umschalters für die Walzendrehrichtung

(Fig.1, Pos.10) gegen den Uhrzeigersinn laufen.

• Lassen Sie den Häcksler das eingebrachte Häckselgut voll-

ständig zerkleinern, bevor Sie neues Häckselgut einbringen.

• Benutzen Sie nicht ihre Händer um Häckselgut nachzuschieben,

benutzen Sie dafür nur spezielle Nachschieber oder anderes

Häckselgut

• Schalten Sie den Häcksler nach getaner Arbeit aus und trennen

diesen vom Netz.

Entleeren des Sammelbehälters

• Stoppen Sie den Häcksler mithilfe des Aus-Schalters (Fig.1,

Pos.12).

• Bringen Sie die Verriegelung (Fig.1, Pos.5) in die untere Stellung.

• Ziehen Sie den Sammelbehälter (Fig.1, Pos.4) heraus und entlee-

ren Sie diesen.

• Setzen Sie den Sammelbehälter (Fig.1, Pos.4) wieder ein und

schieben die Verriegelung (Fig.1, Pos.5) wieder nach oben.

Einstellen des Gegenmessers

Gegenmesser und Messerwalze sind vom Werk optimal justiert.

Nur bei Abnutzung ist eine Nachjustierung des Gegenmessers

erforderlich. Für einen optimalen Betrieb ist es nötig, dass der

Abstand zwischen Gegenmesser und der Messerwalze ca. 0,50

mm beträgt.

• Setzen Sie den Häcksler in Betrieb.

• Drehen sie den Einstellknopf (Fig.1, Pos.2) soweit im Uhrzeiger-

sinn, bis leichte Schleifgeräusche hörbar sind.

• Bei einer halben Umdrehung des Einstellknopfs (Fig.1, Pos.2) im

Uhrzeigersinn wird die Messerwalze um 0,50 mm näher an das

Gegenmesser gebracht.

ACHTUNG: Falls das Häckselmesser das Gegenmesser berührt,

wird dieses nachgeschnitten und kleine Metallspäne können aus

der Auswurföffnung fallen. Dies ist kein Fehler, jedoch darf nur im

erforderlichen Maß nachjustiert werden, da sonst das Gegenmes-

ser vorzeitig verschleißt.

Überlastungsschutz

Bei Überbeanspruchung z.B. durch zu dicke Äste schaltet sich das

Gerät automatisch ab.

Drücken Sie nach einer kurzen Abkühlphase (ca. 5 Minuten) den

Reset-Schalter (Pos.6)

Elektrischer Anschluss 

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der An-

schluss entspricht den einschlägigen VDE- und DIN Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlänge-

rungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitungen

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen sind:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten

geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der

Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation.

Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet

werden und sind auf Grund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen.

Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht

am Stromnetz hängt. Elektrische Anschlussleitungen müssen den ein-

schlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie

nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der

Typenbezeichnungen auf der Anschlussleitung ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 230 Volt – 50 Hz betragen.

• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt

von 1,5 mm2, über 25 m Länge mindestens 2,5 mm2aufweisen.

• Der Netzanschluss wird mit 16 A träge abgesichert.

Anschlüsse und Reparaturen an der elektrischen Ausrüstung dür-

fen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben.

• Stromart des Motors

• Daten des Maschinen-Typenschildes

Bei Rücksendung des Motors immer die komplette Antriebseinheit mit

Schalter einsenden.

Beachten Sie die Sicherheitshinweise!

Reinigung, Wartung und Reparatur

• Reinigungs-, Wartungs- und Reparaturarbeiten dürfen nur bei

stillgesetztem Motor und gezogenem Netzstecker erfolgen.

• Arbeiten an der elektrischen Anlage, dürfen nur von einer

Elektro-Fachkraft ausgeführt werden.

• Tragen Sie beim Umgang mit der Messerwalze Handschuhe.

• Spritzen Sie den Häcksler nicht mit Wasser ab. Gefahr durch

elektrischen Schlag.

• Halten Sie das Gerät, die Räder und die Lüftungsöffnungen stets

sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch,

aber keine Reinigungs- bzw. Lösungsmittel.

• Kontrollieren Sie das Gerät, insbesondere Schutzeinrichtungen, vor

jedem Gebrauch auf Beschädigungen, wie lose, abgenutzte oder

beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen

und Schrauben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Be-

schädigungen und korrekten Sitz. Tauschen Sie diese gegebenen-

falls aus.

• Bewahren Sie das Gerät trocken und außerhalb der Reichweite

von Kindern auf.
