PRÉCAUTIONS D’INSTALLATION
OUTILLAGE NÉCESSAIRE
Le bloc pompe R’Pulse 500 doit être installé conformément aux indications suivantes :
La pompe doit être installée de façon stable et sécurisée. Il convient de vérifier que son support d’installation est apte
à supporter son poids et les vibrations.
Si la pompe est suspendue sur son équerre de fixation murale, elle doit être sécurisée par son élingue de sécurité.
ll faut prévoir une alimentation électrique à proximité du lieu d’installation.
La pompe doit rester accessible pour son réglage et sa maintenance. Si la pompe est montée dans un espace fermé,
prévoir au minimum un trou d’homme à proximité (ex. trappe 60x60cm dans un faux plafond ou local technique).
La pompe génère de la chaleur, elle doit être montée dans un espace ventilé et non confiné.
La pompe doit être placée à moins de 25m du point de diffusion le plus éloigné.

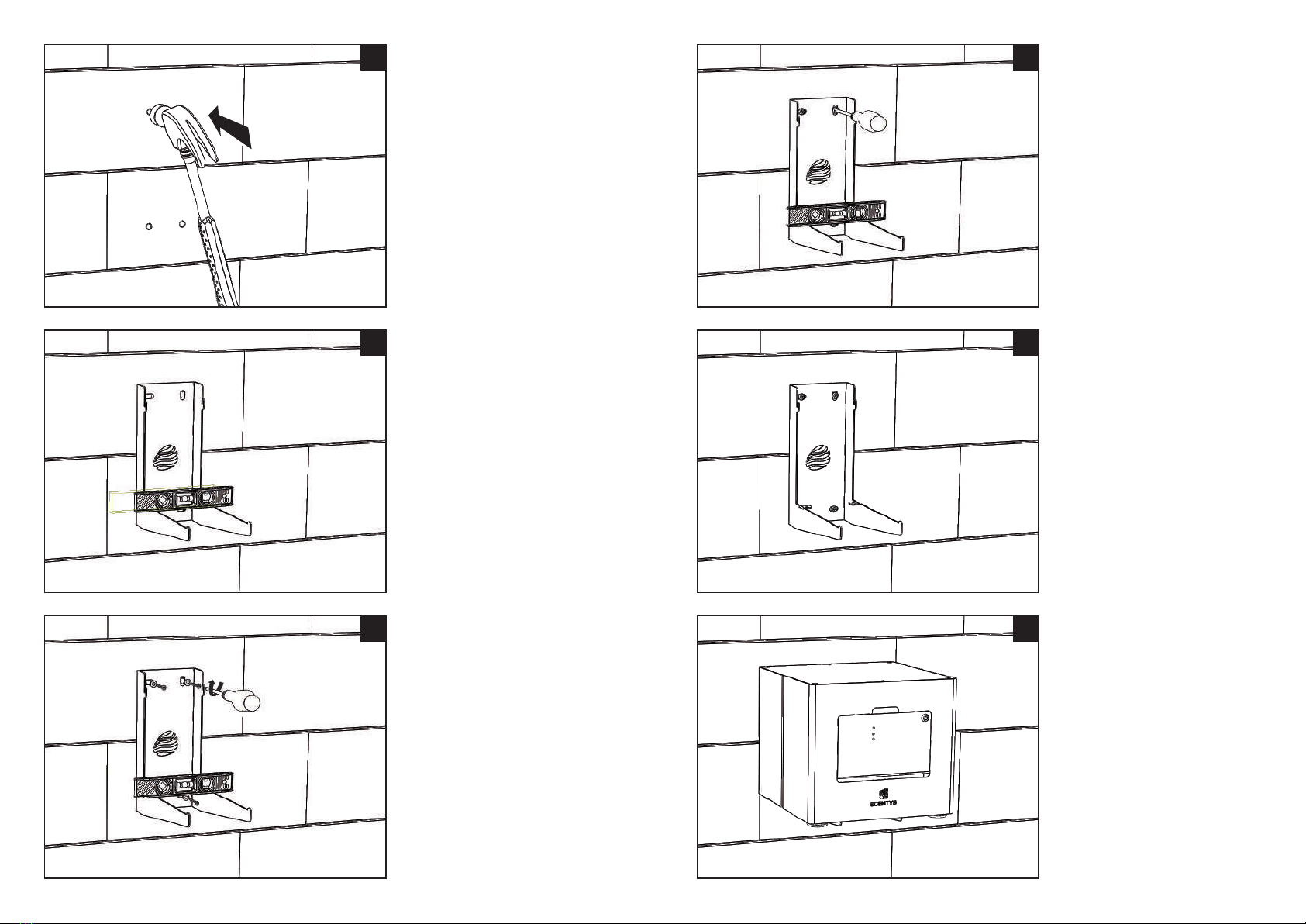

Pour l’installation, prévoir : nUn niveau à bulle
nUne perceuse adaptée au support mural à percer avec
son foret
n4 chevilles et 4 vis adaptées au support mural et au poids
et vibration de la pompe
nUn marteau
nUn tournevis adapté aux vis
nUne clé à pipe de 7mm
Pour les installations outdoor, le bloc pompe R’Pulse 500
couplé à un point de diffusion S’point 500 et un boitier
de soufflage adapté permet d’utiliser la puissance de la
solution pour parfumer les extérieurs.
Pour les applications outdoor, des accessoires de
diffusions doivent être créés sur mesure pour chaque
projet, afin de s’adapter au mieux à la configuration.
PACK OUTDOOR
3
DIMENSIONS H 254mm x L 283mm x P 283mm
POIDS Brut : 17 kg (carton & accessoires) - Net : 16 kg
PUISSANCE Type d’alimentation : 220-240 V – 50-60 Hz
Consommation électrique : 300 W
DESIGN Matériaux / finition : Acier, sablé gris foncé
FONCTIONS Programmable : OUI programmation sur-mesure via un programmateur intégré
Intensité de diffusion réglable : OUI par gestion des temporisations de pause et de diffusion
CONNECTIVITÉ Compatible avec le logiciel Scentys Controller : NON
Pour des installations en grand volume en climatisation,
le bloc pompe R’Pulse 500 couplé à un point de diffusion
S’point 500 permet de profiter de toute la puissance de
la solution Scentys Pack Building.
PACK BUILDING
2
