Sauter ASF 122 Manuel utilisateur

1/4

MV 505422 ASF 122

ASF 123

ASF 123S

Stellantrieb mit Federrückzug

Servo-moteur avec ressort de rappel

Spring return actuator

Servocomando con emergenza in chiusura

Actuador de acción con muelle de retorno

Spjällställdon med fjäderåtergång

Luchtklepservomotor voor veertuggang

Montagevorschrift

Instructions de montage

Mounting instructions

Istruzioni di montaggio

Instrucciones de montaje

Monteringsinstruktion

Montage-handleiding

4 319 2842 0 d

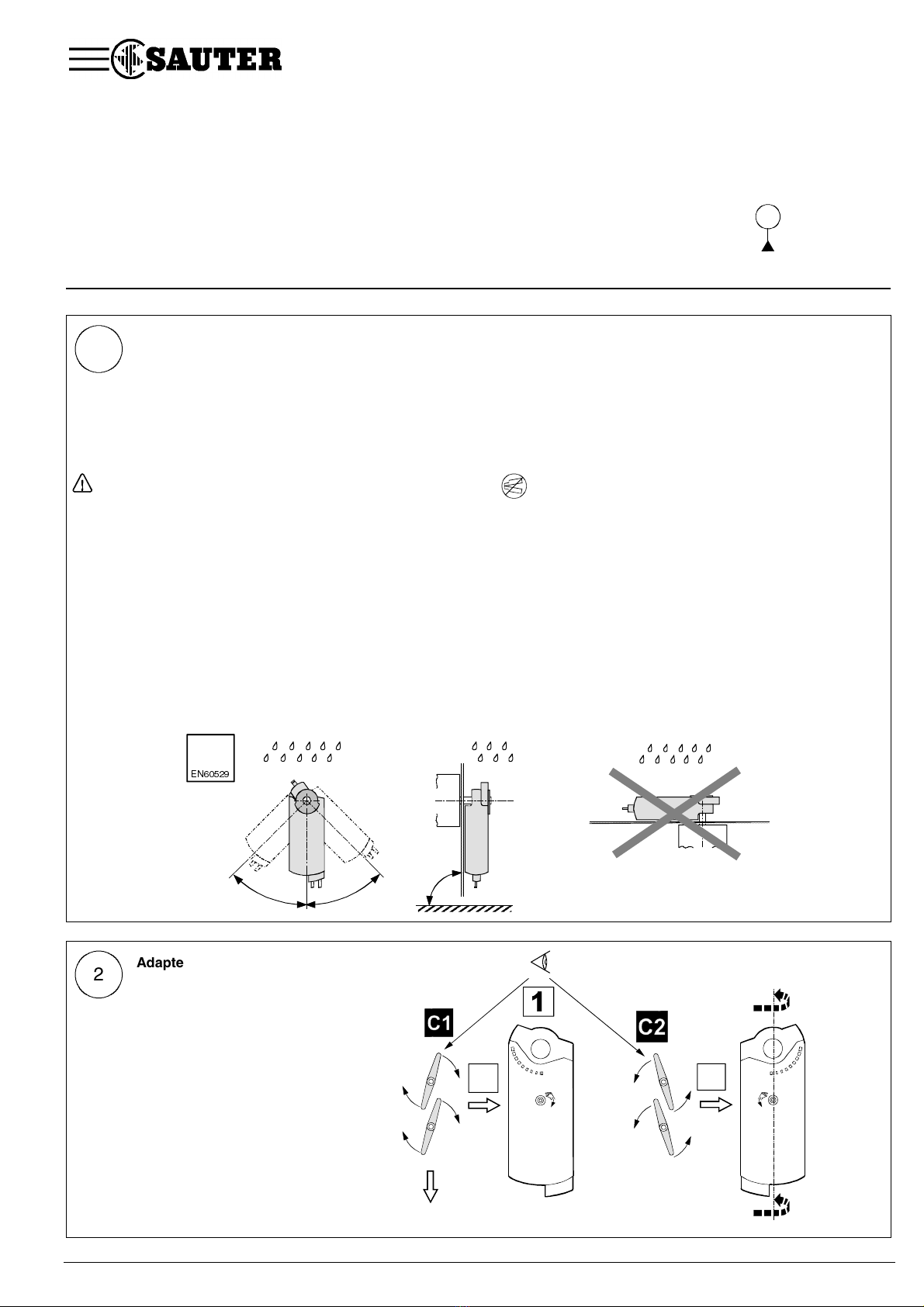

1Hinweise / Warnungen

Indications / Mise en garde

Hints / Warnings

Messa in servizio / Indicazioni

Indicaciones / Consejos

Hänvisningar / Varningar

Aanwijzingen / Waarschuwingen

Elektrisches Anschliessen von Antrieben für AC 230 V

ist nur durch autorisiertes Personal gestattet. Achtung! Der Stellantrieb darf nicht geöffnet werden.

Le raccordement électrique de servo-moteur pour le AC 230 V

ne peut être effectué que par du personnel autorisé.

Attention! Le servo-moteur ne doit pas être ouvert.

Only authorized personnel may perform electrical connections

for AC 230 V.

Attention! Do not open the actuator.

I collegamenti a 230V c.a. devono essere eseguiti da personale

autorizzato.

Attenzione! Il servocomando non deve essere aperto.

La conexión eléctrica del actuador a 230 V CA debe hacerse solamente

por personal autorizado.

Atención! el actuador no debe ser abierto.

Elektrisk installationen av ställdon med 230 V AC får endast

utföras av behörig servicetekniker.

OBS! Ställdonet får inte öppnas.

De elektrisch aansluitning van servomotoren voor 230 VAC

mag alleen door geautoriseerd personeel worden uitgevoerd.

Opgelet! De servomotor mag niet worden geopend.

4613Z24

< 45°

90°

IP54

EN60529

2Adapter-Montage

Montage de l’adapteur

Adapter Mounting

Montaggio dell’adattatore

Montaje del adaptador

Montering av adapter

Apadper-montage

90 90

4613Z06

22'

2/4

4613Z97

- 5°

90°

≥17 mm ≤67mm

> 67mm

4613Z19

4613Z05

4613Z03

4613Z02

0°

click !

Montagemarkierung

Mounting mark

Marquage de

positionnement

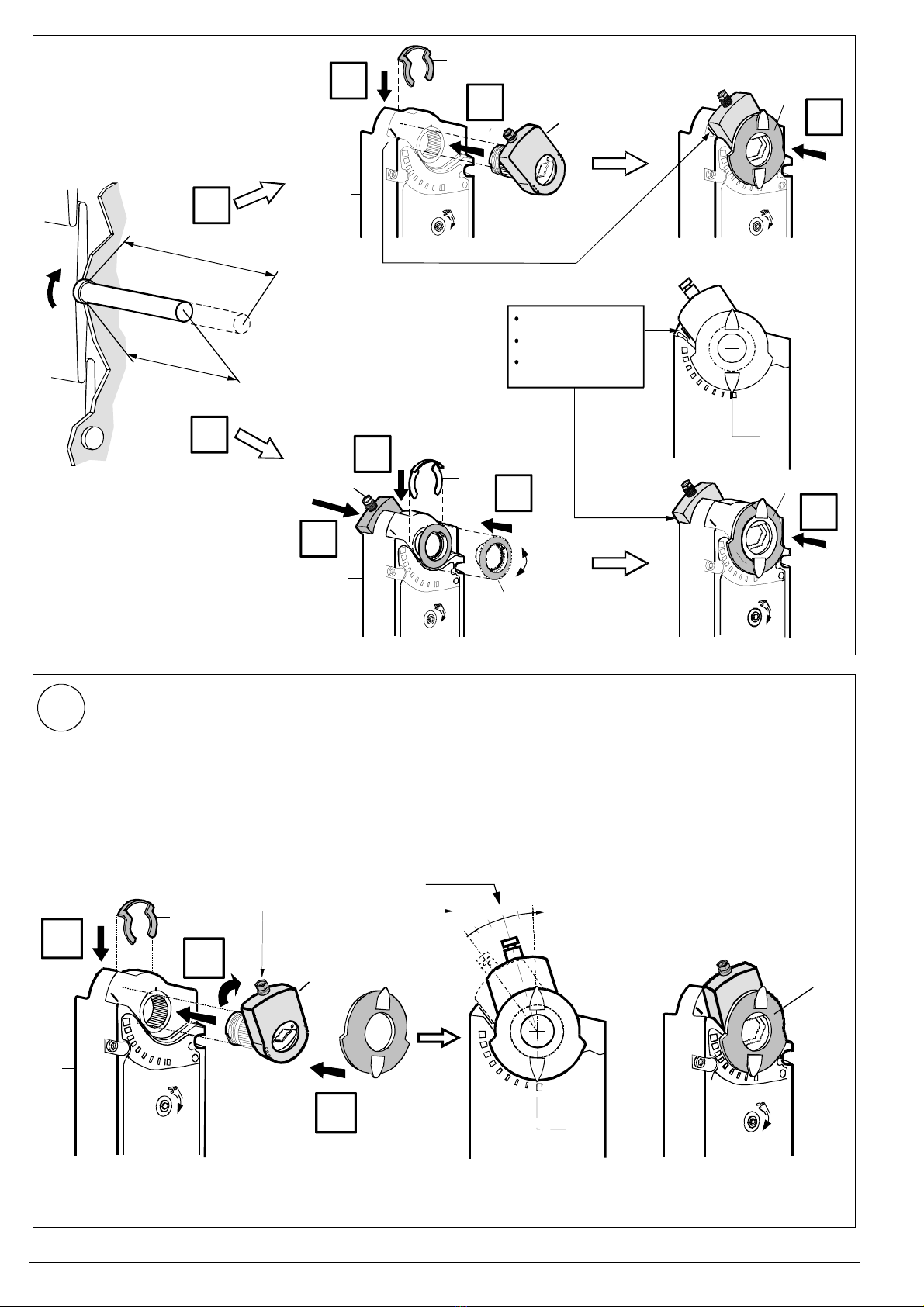

3Drehwinkelbegrenzung

Limitage de l’angle de rotation

Limits for Angular Rotation

Limitatore dell’angolo di rotazione

Límites del ángulo de rotación

Begränsning av vridningsvinkel

Begrenzing van de draaihoek

4613Z13

1X • 5°

X = 3

X = steps

0°

- 5°

90°

3/4

4Montage auf Klappenachse

Montage sur l’axe des volets

Shaft Mounting

Montaggio all’asse della serranda

Montaje sobre el eje de las comp.

Montering på spjällaxel

Montage op de luchtklepas

4613Z08

4613Z07

3' 4'

4613Z98 4613Z09

1/2

10 mm

77'

4613Z10

7...10 Nm 7...10 Nm

10 mm

4/4

5Manuelle Verstellung

Positionnement manuel

Manual Override

Posizionamento

manuale

Posicionamiento

manual

Manuell justering

Handmatige verstelling

GEAR T RAIN

LOCK PIN

GEAR TRAIN

LOCK PIN

GEA R TRA IN

LOCK PIN

3 mm

x 7¾ = 90°

90° 90°

90°

click !

4613Z100

Hold

•verstellen •sperren •entriegeln

•adjustment •locking •releasing

•positionner •verrouiller •débloquer

•justera •blockera •återställa

•verstellen •blokkeren •ontgrendelen

•posizione •bloccare •sbloccare

•käsisäätö •lukitus •vapautus

•psicionar •boquear •dsbloquear

•justere •låse •frigøre

6Geräteschaltpläne

Schèma de

raccordement

Wiring diagrams

Schemi di collegamento

Conexionado eléctrico

Kopplingsscheman

Aansluitschema’s

24...250V 6(2)A

GYRD 4

GYBU 5

GYPK 6

BKRD 7

BKBU 8

BKPK 9

BN 2

BU 1

N230V~

ASF122 F220

24...250V 6(2)A

ASF122 F222

braun

brun

brown

marrone

marrón

brun

bruin

blau

bleu

blue

blu

azul

blå

blauw

schwarz

noir

black

nero

negro

svart

zwart

rot

rouge

red

rosso

rojo

röd

rood

MM 24V~

4613Z21

GYRD 4

GYBU 5

GYPK 6

BKRD 7

BKBU 8

BKPK 9

BK 1

456789

grau/ rot

gris/ rouge

grey/ red

grigio/ rosso

gris/ rojo

grå röd

grä/ rood

grau/ blau

gris/ bleu

grey/ blue

grigio/ blu

gris/ atul

grå/ blå

grä/ blauw

grau/ rosa

gris/ rose

grey/ pink

grigio/ rosa

gris/ rosa

grå rosa

grä/ roze

schwarz/ rot

noir/ rouge

black/ red

nero/ rosso

negro/ rojo

svart/ röd

zwart/ rood

schwarz/ blau

noir/ bleu

black/ blue

nero/ blu

negro/ atul

svart/ blå

zwart/ blauw

schwarz/rosa

noir/ rose

black/ pink

nero/ rosa

negro/ rosa

svart/ rosa

zwart/ roze

ASF123S F122

4613Z22S

RD 2

BK 1

GY 3

24V~

in = DC 0...10V/>100kΩ

out = DC 0...10V/<1mA

out

24V~

RD 21

BK 1

VT 2

OG 3

ASF123 F122

4613Z32S

schwarz

noir

black

nero

negro

svart

zwart

rot

rouge

red

rosso

rojo

röd

rood

grau

gris

grey

grigio

gris

grå

grä

rosa

rose

pink

rosa

roze

schwarz

noir

black

nero

negro

svart

zwart

rot

rouge

red

rosso

rojo

röd

rood

violett

violet

violetto

violeta

violett

violet

orange

arancio

naranja

orange

oranje

Fr. Sauter AG CH-4016 Basel (Schweiz)

Tel. +41 61 - 695 55 55 Fax +41 61 - 695 55 10 http://www.sauter-controls.com 505422 033 P12

e-mail: info@sauter-controls.com Printed in Switzerland
