S&P REB-1N Manuel utilisateur
Reguladores electrónicos de velocidad
Electronic speed controllers
Variateurs de vitesse électroniques
Elektronische Drehzahlsteller Wechselstrom
Reguladores electrónicos monofásicos
Elektronische enkelfasige regelaars
Regolatori di velocità
Regulatory tyrystorowe
Elektroniska varvtalsregulatorer

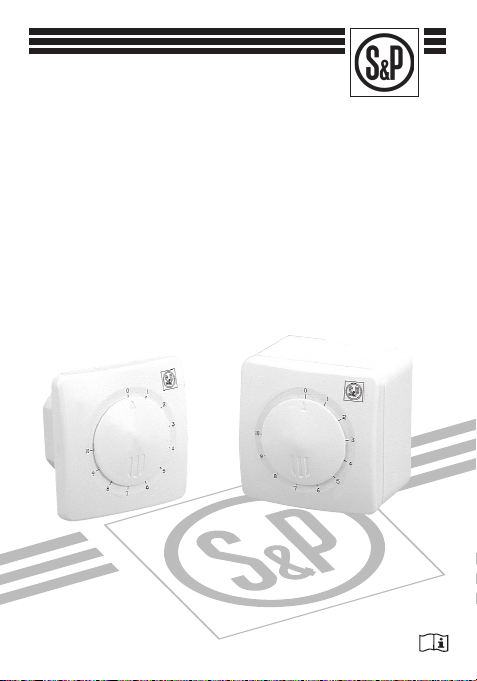

REB-1N / REB-2,5N / REB-1NE / REB-2,5NE
fig. 1
fig. 2
L
N
L
N
Español
Los REB's son reguladores
electrónicos de velocidad
diseñados para su aplicación
a extractores monofásicos con
motores que pueden soportar la
regulación electrónica de tensión.
Han sido fabricados bajo
rigurosas normas de producción
y control de calidad como la ISO
9001. Todos los componentes
han sido comprobados y los
reguladores ensayados a final de
montaje.
Recomendamos verificar los
siguientes puntos a la recepción
del regulador:
1- Que la ejecución sea la
correcta.
2- Que los detalles que figuran
en la placa de características
sean los que se precisa: voltaje,
frecuencia, intensidad máxima…
La instalación debe hacer
acorde con las reglamentaciones
vigentes en cada país.
Instalación y conexión eléctrica
Antes de proceder a la
instalación, asegurarse de
desconectar el suministro
eléctrico.
Modelos de superficie: REB-1N
Y REB-2,5N (fig. 1)
Quitar el mando regulador de
velocidad (1) tirando de él hacia si
o con ayuda de una herramienta
por los encajes destinados a ella,
aflojar la tuerca (2) y quitar la
tapa (3).
Aflojar los tornillos de fijación (4)
y liberar la base (5) del regulador
(6).
Utilizando la base (5) como
plantilla, marcar los puntos de
fijación en el sitio donde se quiere
instalar el regulador y taladrar los
agujeros. Fijar la base con los
tornillos apropiados.
Agujear los pasacables (7). Pasar
los cables eléctricos por ellos y
conectarlos al regulador tal como
viene indicado en el esquema
de conexión (fig. 2), fijando
los mismos con las bridas (10)
destinadas para ello.
Luego, fijar el regulador (6) a la
base (5).
Antes de volver a colocar la
tapa (3), proceder al ajuste de
la tensión mínima a la salida
del regulador. Esta operación
es muy importante para evitar
que el ventilador se quede
parado cuando el regulador está
en la posición mínima, y por
consecuencia, quemar el motor.
Para este ajuste, proceder de la
siguiente forma:
- Poner el mando regulador en
su eje y girarlo en sentido horario
hasta conseguir la regulación
mínima.
- Actuar en el tornillo (8) de
manera que la velocidad mínima
del ventilador sea la deseada,
pero nunca se encuentre el motor
del ventilador parado.
Una vez ajustada la tensión
mínima, proceder a la colocación
de la tapa, tuerca y mando
regulador.
Modelos empotrables:
REB-1NE y REB-2,5NE (fig. 1)
Los modelos empotrables se
diferencian de los modelos de
superficie en no tener la base (5).
Deben ser instalados por medio
de una caja empotrable estándar.
Seguir los mismos pasos que los
indicados para los modelos de
superficie para montar y ajustar
los reguladores.
Cambio de fusible
Los reguladores REB son
previstos con un fusible de
recambio. Para cambiarlo, quitar
el mando regulador de velocidad
(1) tirando de él hacia si, aflojar
la tuerca (2) y quitar la tapa (3).
Sacar el soporte fusibles (9)
y volver a colocar el soporte
fusibles de manera que el fusible
de recambio sustituya al malo.
No se debe cambiar el tipo de
fusible -fusible de cerámica tipo
rápido-.
Características técnicas
REB-1N y REB-1NE
Tensión de alimentación:
220-240 V ~ 50 Hz
Intensidad máxima: 1 A
Tipo de fusible: fusible de
cerámica tipo rápido
REB-2,5N y REB-2,5NE
Tensión de alimentación:
220-240 V ~ 50 Hz
Intensidad máxima: 2,5 A
Tipo de fusible: fusible de
cerámica tipo rápido
Asistencia técnica
La extensa red de Servicios
Oficiales de S&P garantiza una
adecuada asistencia técnica
en cualquier punto de España.
En caso de observar alguna
anomalía en el funcionamiento
del aparato, rogamos presentarlo
para su revisión en cualquiera de
los Servicios mencionados, donde
será debidamente atendido.
Cualquier manipulación efectuada
en el aparato por personas ajenas
a los Servicios Oficiales S&P nos
obligaría a cancelar su garantía.
S&P se reserva el derecho de modificaciones
sin previo aviso.
English
The REB are electronic speed
controllers designed to be used
with single phase motors suitable
for electronic speed control.
They have been manufactured
to the rigorous standards of
production and quality as laid
down by the international quality
standard ISO 9001. All the
components have been checked
and all the regulators have
been tested at the end of the
manufacturing process.
We recommend you to check
the following before installing the
speed controller:
1- That it is the correct type
2- That the details on the rating
plate are those you require:
Voltage, frequency, maximum
intensity…
The installation must be in
accordance with the electrical
standards and regulations in force
in your country.
Fitting and electrical
connection
Before installing the speed
controller, ensure that the main
supply is disconnected.
Wall mounting models: REB-1N
and REB-2,5N (see fig. 1)
Take off the speed control knob
(1) by hand, or ease gently with
a screwdriver positioned under
the knob, loosen the nut (2) and
remove the front cover (3).
Loosen the fixing screws (4) and
release the speed control (6) from
the base (5).
Used the base (5) to mark on the
wall the position of the fixing holes
and drill them. Fix the base with
appropiate wall plugs and screws.
Make a hole in the cable entries
(7). Pass the electrical cables
through the cable entries and
connect them to the speed
controller (6) as indicated on the
electrical wiring diagram (fig. 2).
Introduce the cables through the
clamp. Re-assemble the speed
controller (6) in the base (5).
Before replacing the front cover
(3), adjust the minimum output
voltage of the controller. This
adjustment is very important to
avoid a minimum output voltage
less than that required the motor.
Too low a minimum voltage can
damage the motor.
To adjust the minimum speed,
proceed as follows:
- Replace the speed controller
knob (1) on its shaft and turn
clockwise to the minimum setting
position.
- Turn the adjustment screw (8) to
set the minimum speed of the fan,
making sure that the fan motor
can start from a stationary
position at the minimum voltage
selected.
Once the minimum speed has
been selected, replace the front
cover (3), the nut (2) and the
speed controller knob (1).
Flush mounting models: REB-
1NE and REB-2,5NE (see fig. 1)
The flush mounting models are
similar to the wall mounting
models excepted that they are
provided without the base (5).
They can be fitted in any standard
box.
Follow the same instructions
given for the wall mounting
models to install and adjust the
flush mounting speed controller.
Change of fuse
The speed controllers are
provided with a spare fuse. To
change it, take off the speed
control knob (1) by hand, or
ease gently with a screwdriver
positioned under the knob,
loosen the nut (2) and remove the
front cover (3). Pull out the fuse
support (9), and replace with the
new fuse.
Uses only a rapid ceramic type
fuse.
Technical caracteristic
REB-1N and REB-1NE
Supply voltage:
220-240 V ~ 50 Hz
Maximum current: 1 A
Type of fuses: rapid ceramic fuse
REB-2,5N and REB-2,5NE
Supply voltage:
220-240 V ~ 50 Hz
Maximum current: 2,5 A
Type of fuses: rapid ceramic fuse.
S&P reserve the right to modify these
instructions without notice.
Français
Les REB sont des variateurs
électroniques de vitesse prévus
pour piloter des moteurs
monophasés supportant la
variation électronique de tension.
Ils ont été fabriqués en respectant
de rigoureuses normes de
fabrication et de contrôle qualité
(ISO 9001). Tous les composants
ont été vérifiés; tous les variateurs
ont été testés en fin de montage.
Dès la réception, vérifier les
points suivants:
1- Que le type du variateur soit
conforme à celui commandé
2- Que les caractéristiques
inscrites sur la plaque
signalétique soient compatibles
avec celles de l'installation:
tension, fréquence, intensité
maximum…
L'installation devra être réalisée
conformément à la réglamentation
en vigueur dans chaque pays.
Installation et raccordement
électrique
Avant d'installer le variateur,
s'assurer que l'alimentation soit
déconnectée du réseau.
Modèles de surface: REB-1N et
REB-2,5N (fig. 1)
Oter le bouton de réglage (1) en
le tirant vers soi avec la main, ou
avec l'aide d'un tournevis placé
dans les encoches prévues à cet
effet, dévisser l'écrou (2) et retirer
la face avant (3). Dévisser les vis
de fixation (4) et retirer le boitier
(5) du variateur (6).
En utilisant le boitier (5) comme
gabarit, marquer les points
de fixation à l'endroit où il est
prévu d'installer le variateur et
percer. Fixer la base avec les vis
appropriées.
Trouer les passe-câbles. Passer
les câbles électriques par les
passe-câbles et les raccorder au
variateur comme indiqué par le
schéma de raccordement (fig. 2).
Les maintenir en position avec les
brides de serrage (10).
Pour finir, remonter le variateur
(6) dans le boitier (5).
Avant de remonter la face avant
(3), régler la tension minimum
de sortie du variateur. Cette
opération est très importante
afin d'éviter l'arrêt du ventilateur
lorsque le variateur est en
position minimum et par
conséquence, de griller le moteur.
Pour ce réglage, suivre les
instructions suivantes:
- Placer le bouton de réglage
(1) sur son axe et le tourner
dans le sens des aiguilles d'une
montre jusqu'à la position
minimum.
- Agir sur la vis (8) pour ajuster la
vitesse minimum du ventilateur,
en s'assurant bien que le
ventilateur ne s'arrête pas et
qu'il puisse démarrer avec cette
tension minimum.
Une fois ajustée la tension
minimum, replacer la face avant,
l'écrou et le bouton de commande
du variateur.
Modèles encastrés: REB-1NE et
REB-2,5NE (fig. 1)
Les modèles encastrés,
identiques aux modèles de
surface, sont fournis sans le
boitier (5).
Ils doivent être installés dans un
boitier encastré standard.
Suivre les mêmes étapes que
celles indiquées pour les modèles
de surface pour monter et régler
les variateurs.
Changement de fusible
Les variateurs sont livrés avec
un fusible de rechange. Pour
le changer, ôter le bouton de
réglage (1) en le tirant vers soi
avec la main, ou avec l'aide
d'un tournevis placé dans les
encoches prévues à cet effet,
dévisser l'écrou (2) et retirer la
face avant (3). Extraire le support
fusibles (9) et le replacer de
manière à ce que le fusible de
recharge soit en lieu et place de
l'ancien.
Ne pas modifier le type des
fusibles -fusibles en céramique du
type rapide-.
Caractéristiques techniques
REB-1N et REB-1NE
Tension d'alimentation:
220-240 V ~ 50 Hz
Intensité maximum: 1 A
Type de fusible: fusible en
céramique du type rapide
REB-2,5N et REB-2,5NE
Tension d'alimentation:
220-240 V ~ 50 Hz
Intensité maximum: 2,5 A
Type de fusible: fusible en
céramique du type rapide
S&P se réserve le droit de modifier ces
instructions sans préavis.
Deutsch
Die REB-Serie umfaßt eine
Reihe von elektronischen
Drehzahlstellern für
Wechselstrom-Ventilatoren, deren
Motordrehzahl über elektronische
Spannungsveränderung regelbar
ist.
Die Herstellung der
Drehzahlsteller REB unterliegt
den strengen Normen für
Fertigungs- und einer Endprüfung
unterzogen.
Es empfiehlt sich, bei der
Entgegennahme des
Drehzahlstellers zu überprüfen, ob
1- dessen Ausführung und
2- die Daten des Typenschildes
(Spannung, Frequenz,
Belastbarkeit usw.) der Bestellung
entsprechen.
Die Installation muß den jeweils
geltenden nationalen Vorschriften
entsprechend durchgeführt
werden.
Installation und elektrischer
Anschluß
Bevor mit der Installation des
Stellers begonnen wird, ist
unbedingt darauf zu achten,
daß die Stromversorgung
unterbrochen wird.
Aufputzmodelle: REB-1N und
REB-2,5 N (siehe Abb. 1)
Den Drehschalter (1) von
Hand abziehen oder mit Hilfe
eines Schraubenziehers
vorsichtig abmontieren, die
Schraubenmutter (2) lösen und
die Frontseite (3) abnehmen.
Die Befestigungsschrauben (4)
lösen und das Gehäuse (5) des
Drehzahlstellers (6) abnehmen.
Das Gehäuse (5) als Schablone
benutzen, die Befestigungspunkte
an der Wand oder an der Fläche,
an der der Drehzahlsteller
installiert werden soll, markieren
und Löcher bohren. Das Gehäuse
mit den Schrauben befestigen.
Die Kabeldurchführung
durchbohren (7), die
Stromkabel durchfüren und am
Drehzahlsteller gemäß dem
elektrischen Schaltplan (Abb.
2) anschließen. Dabei die zum
Lieferumfang gehörenden
Flänsche benutzen.
Daraufihn den Drehzahlsteller (6)
am Gehäuse (5) befestigen.
Bevor die Frontseite (3)
erneut aufgesetzt wird, ist die
Mindestausgangsspannung des
Drehzahlstellers für flüssigen
Motorlauf einzustellen. Die
Einstellung der Mindestspannung
ist von äußerster Wichtigkeit, da
dadurch verhindert wird, daß der
Autres manuels pour REB-1N
1
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Autres manuels S&P Contrôleurs
S&P
S&P MULTI-REG CONTROL 2841 Series Manuel utilisateur
S&P
S&P CONTROL ECOWATT Manuel utilisateur
S&P
S&P REB 5 Manuel utilisateur
S&P
S&P REB 5 Manuel utilisateur
S&P
S&P RMB Series Manuel utilisateur
S&P
S&P CONTROL ECOWATT Manuel utilisateur
S&P
S&P REB 5 Manuel utilisateur
S&P
S&P TR90 Series Manuel utilisateur
S&P
S&P ES24V Manuel utilisateur
S&P
S&P REB-1NE Manuel utilisateur
